HCIA实验

 增加要求：R1-2-4三个路由器均存在两个环回接口，用来模拟用户网段

第一步：子网划分

192.168.1.0 24

十三个广播域，六个网段（借三位）

环回

R1:

192.168.1.001 00000 27---192.168.1.32 27

两个环回：（子网划分）

192.168.1.0010 0000 28---192.168.1.32 28

192.168.1.0011 0000 28---192.168.1.48 28

R2:

192.168.1.011 00000 27---192.168.1.96 27

两个环回：（子网划分）

192.168.1.0110 0000 28---192.168.1.96 28

192.168.1.0111 0000 28---192.168.1.112 28



R3:

192.168.1.010 00000 27---192.168.1.64 27

R4：

192.168.1.101 00000 27---192.168.1.128 27

两个环回：

192.168.1.1010 0000 28---192.168.1.128 28

192.168.1.1011 0000 28---192.168.1.144 28

R5:

192.168.1.110 00000 27---192.168.1.160 27

R6:

192.168.1.192 27

接口

R1:

192.168.1.0 30---192.168.1.000000 00

R2:

192.168.1.4 30---192.168.1.000001 00

R3:

192.168.1.8 30---192.168.1.000010 00

R4:

192.168.1.12 30

R5:

192.168.1.16 30

R6:
192.168.1.20 30

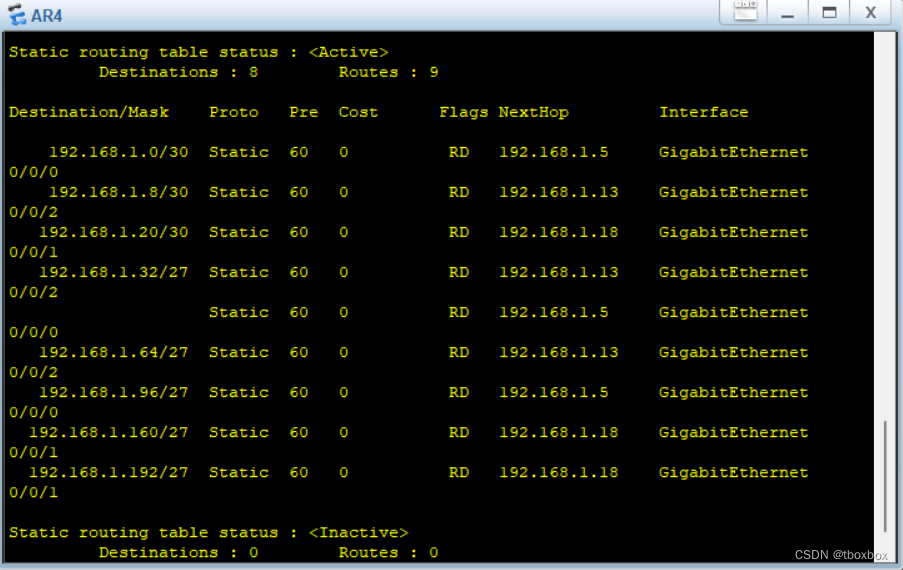

路由配置

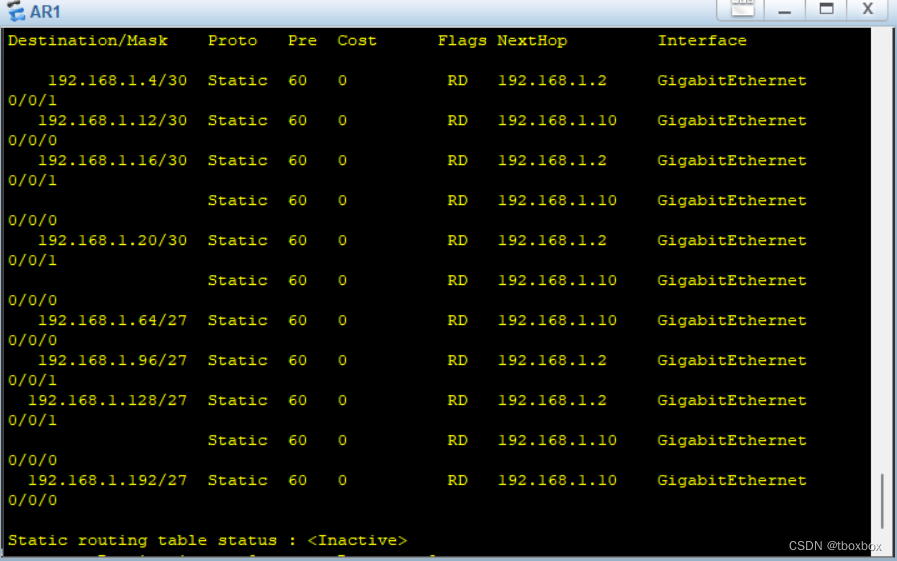

R1

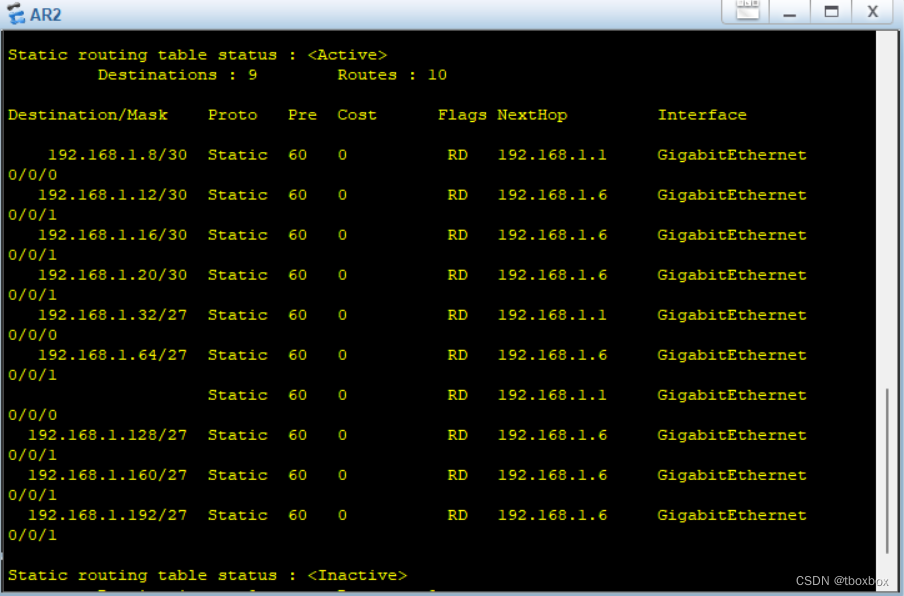

 R2

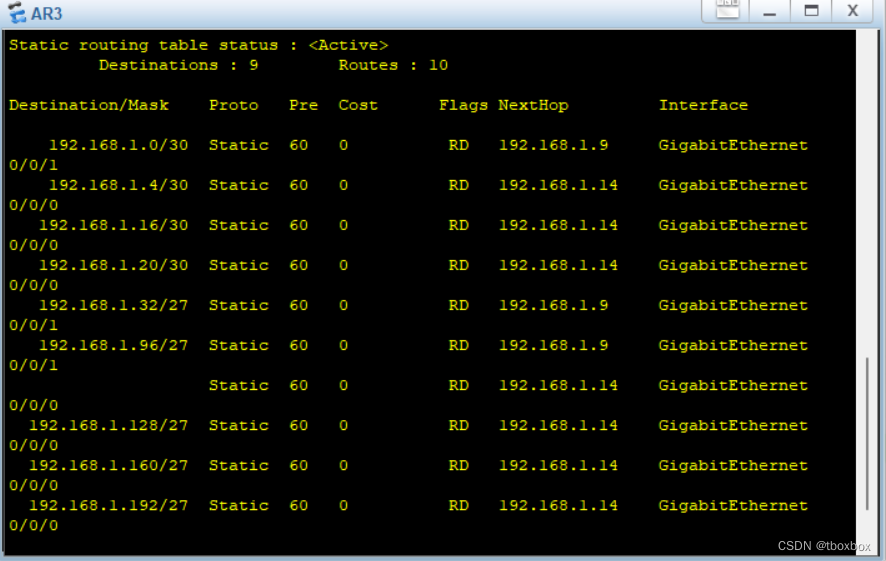

R3



R4

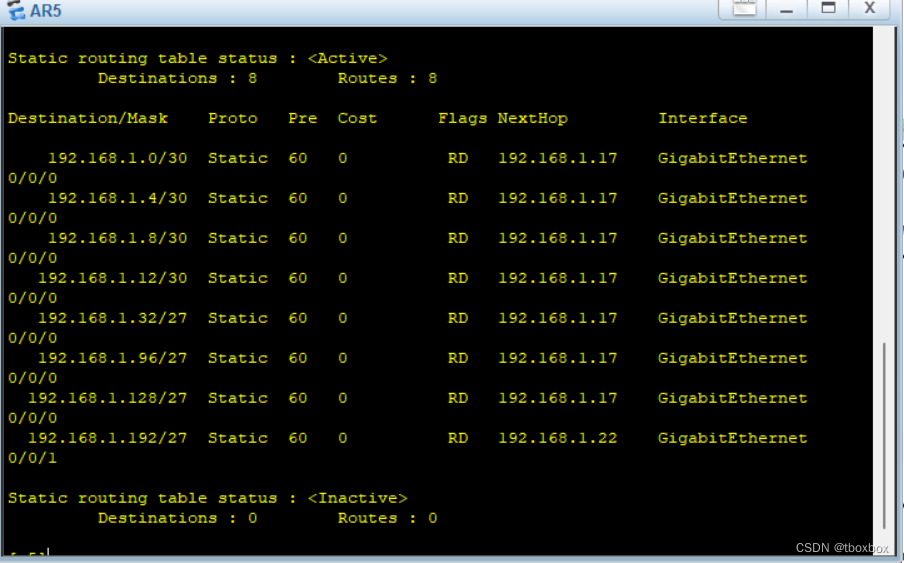

R5

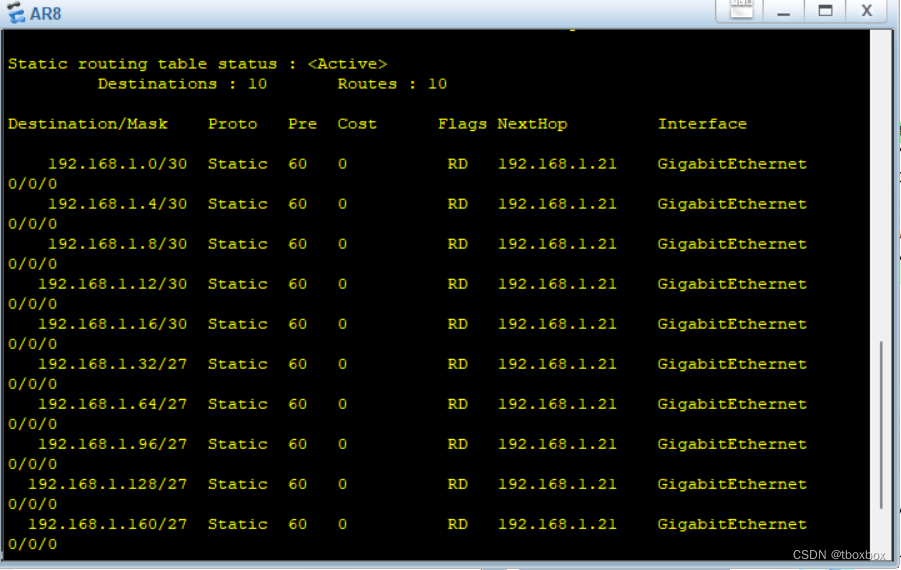

R6

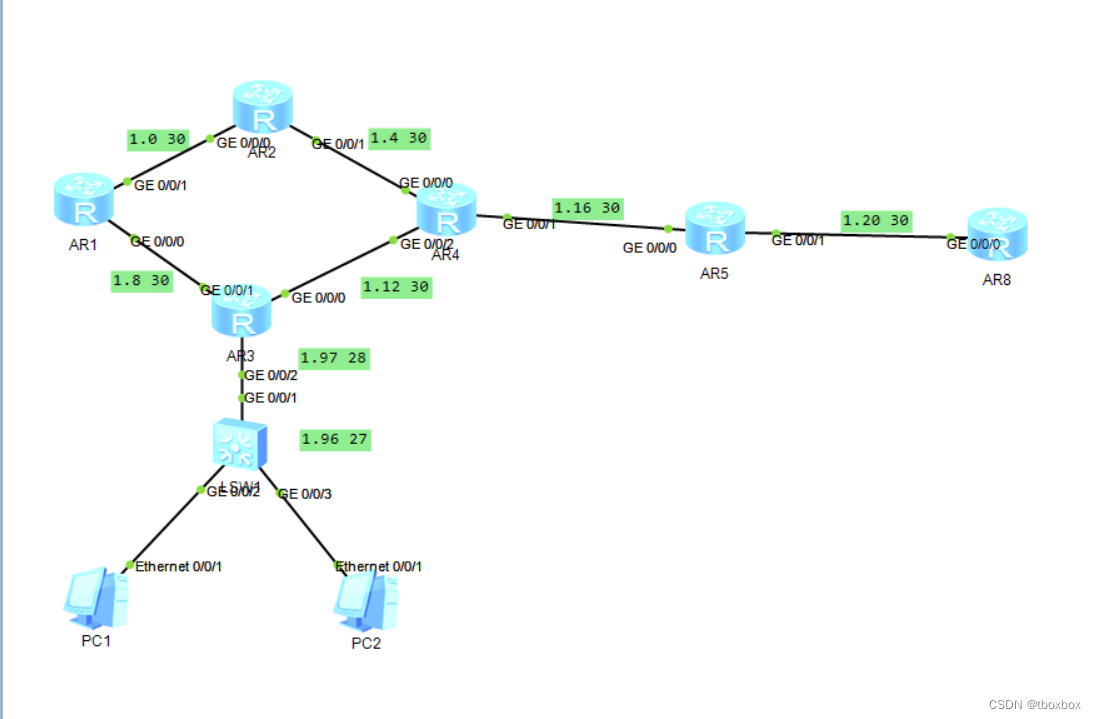

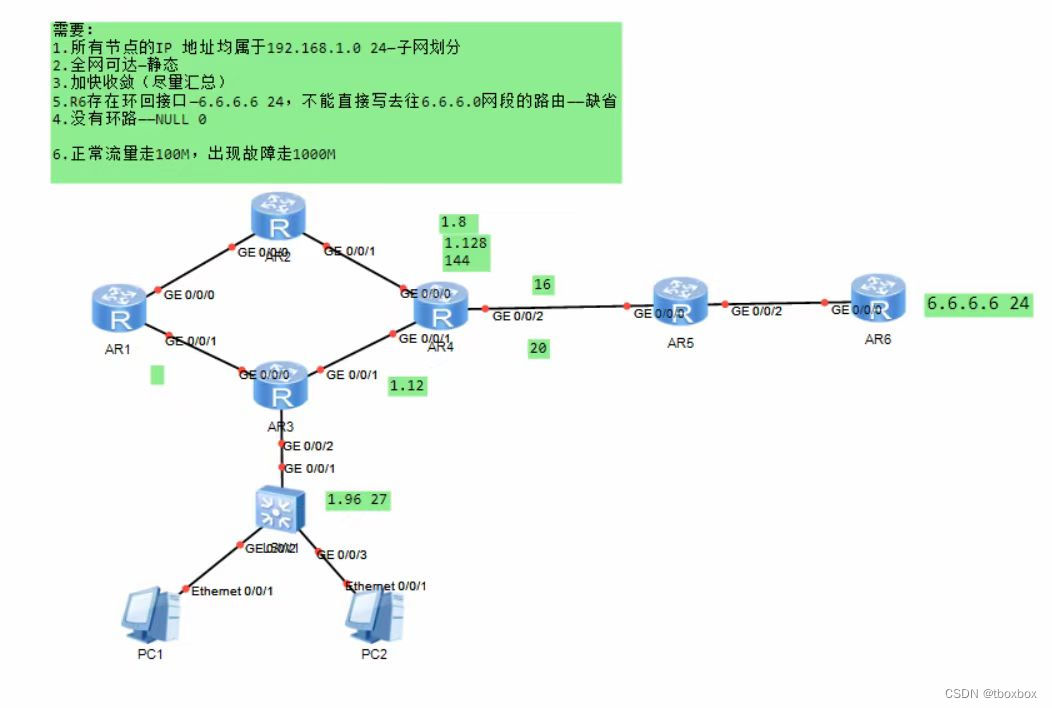

ENSP模拟图

 因为需要连通6.6.6.0网段，且不可写

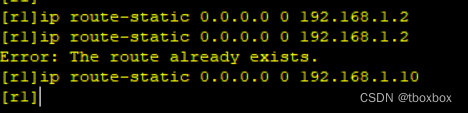

所有需要配置缺省路由

 防环，汇总指向空接口

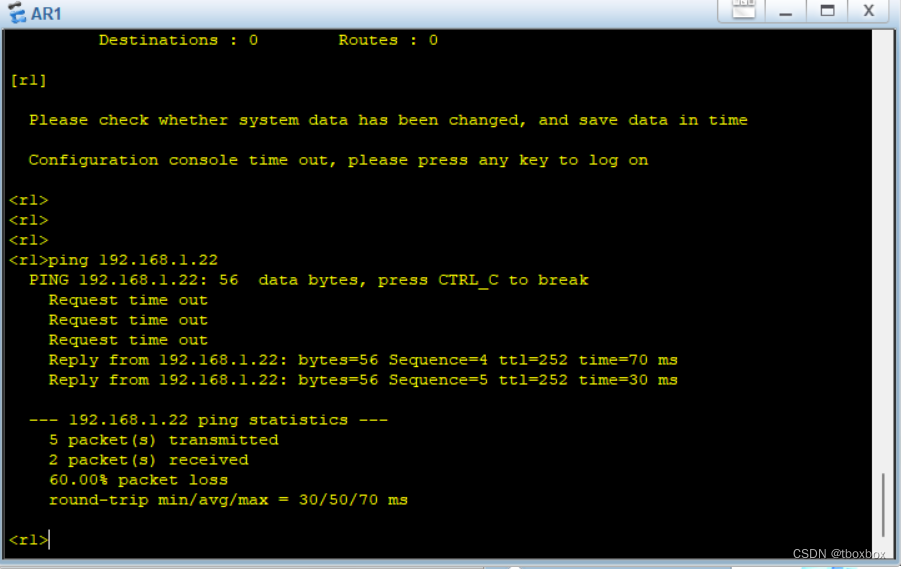

 ping（R1pingR6G0/0/0口）
