OSPF多区域+内外网发布服务

最新推荐文章于 2024-07-25 09:45:00 发布

原创最新推荐文章于 2024-07-25 09:45:00 发布 · 521 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#OSPF多区域配置

本文详细介绍如何配置路由器和防火墙的IP地址，包括R1至R4路由器及ASA防火墙的接口设置，同时讲解了OSPF区域配置，确保网络间通信，并演示了DMZ服务器的web和telnet服务发布过程。

推荐步骤

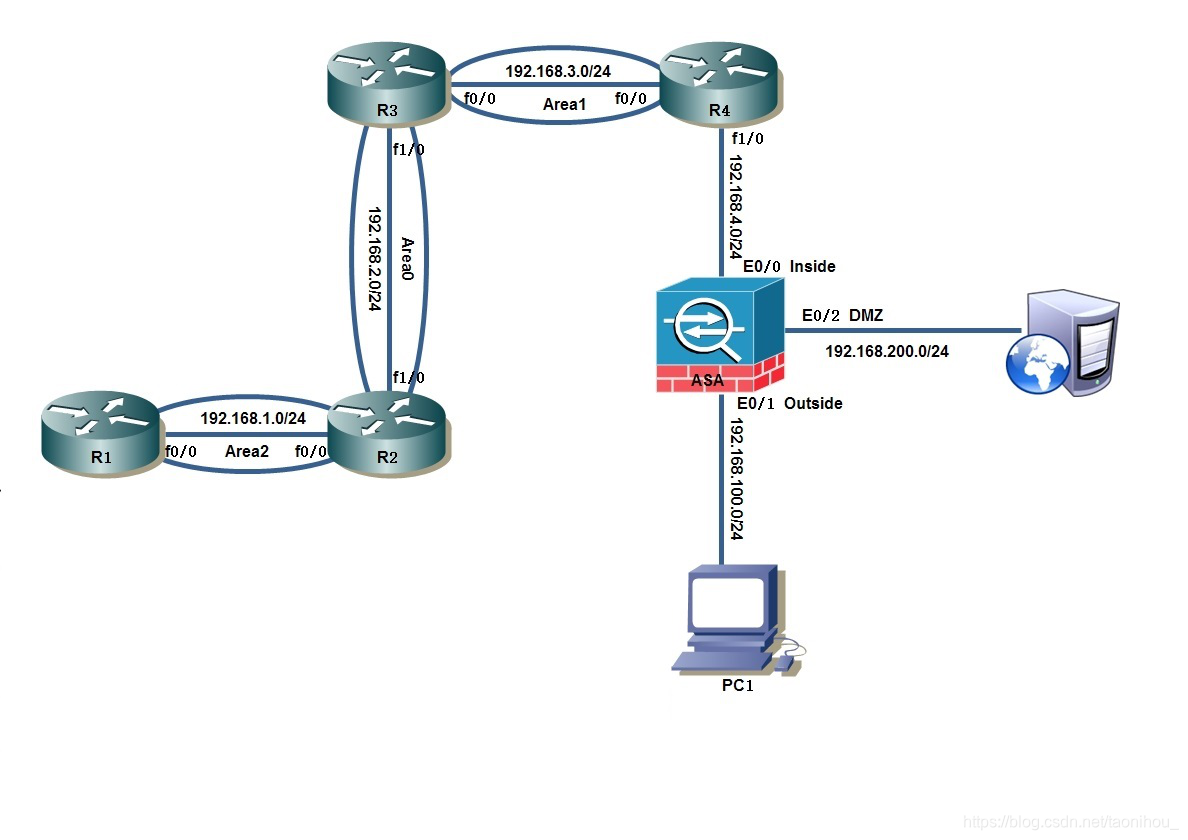

一配置IP地址
R1
R1(config)#interface f0/0
R1(config-if)#ip add
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
R2
R2(config)#interface f0/0
R2(config-if)#ip add 192.168.1.2 255.255.255.0
R2(config-if)#no shut
R2(config-if)#no shutdown

R2(config)#interface f1/0
R2(config-if)#ip add
R2(config-if)#ip address 192.168.2.1 255.255.255.0
R2(config-if)#no shu
R2(config-if)#no shutdown
R3
R3(config)#interface f1/0
R3(config-if)#ip add
R3(config-if)#ip address 192.168.2.2 255.255.255.0
R3(config-if)#no shu
R3(config-if)#no shutdown

R3(config)#interface f0/0
R3(config-if)#ip add
R3(config-if)#ip address 192.168.3.1 255.255.255.0
R3(config-if)#no shu
R3(config-if)#no shutdown
R4
R4(config)#interface f0/0
R4(config-if)#ip add
R4(config-if)#ip address 192.168.3.2 255.255.255.0
R4(config-if)#no shu
R4(config-if)#no shutdown

R4(config)#interface f1/0
R4(config-if)#ip add
R4(config-if)#ip address 192.168.4.1 255.255.255.0
R4(config-if)#no shu
R4(config-if)#no shutdown
ASA
ASA(config-if)# interface e0/0
ASA(config-if)# nameif inside
INFO: Security level for “inside” set to 100 by default.
ASA(config-if)# ip add
ASA(config-if)# ip address 192.168.4.254 255.255.255.0
ASA(config-if)# no shutdow

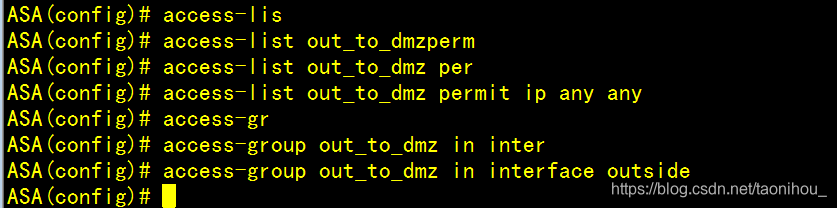

ASA(config)# interface e0/1
ASA(config-if)# nameif
ASA(config-if)# nameif outside
INFO: Security level for “outside” set to 0 by default.
ASA(config-if)# ip add
ASA(config-if)# ip address 192.168.100.254 255.255.255.0
ASA(config-if)# no shutdown
ASA(config)# interface e0/2

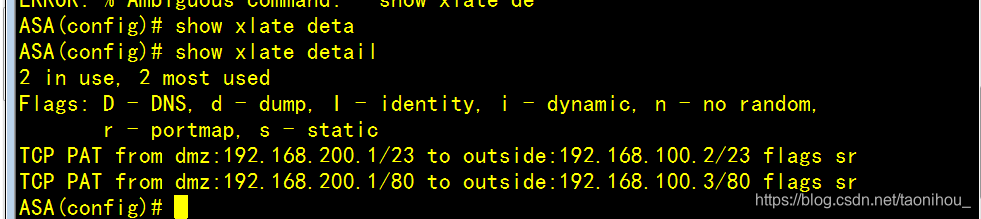

ASA(config-if)# nameif dmz
INFO: Security level for “dmz” set to 0 by default.
ASA(config-if)# security-level 50
ASA(config-if)# ip add 192.168.200.254 255.255.255.0
ASA(config-if)# no shutdown

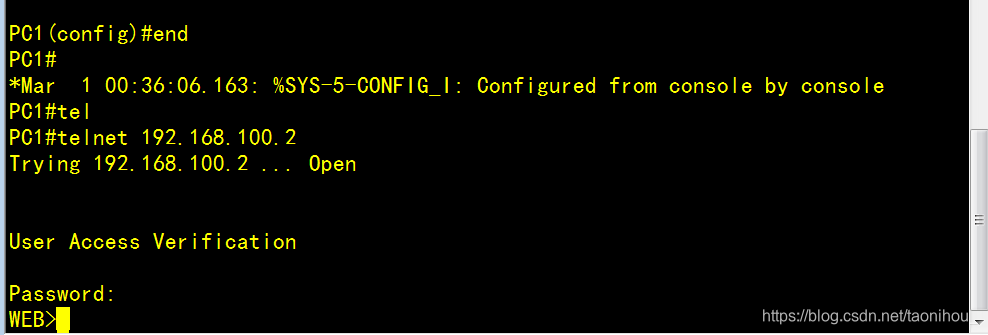

Pc1
PC1(config)#interface f0/0
PC1(config-if)#ip add
PC1(config-if)#ip address 192.168.100.1 255.255.255.0
PC1(config-if)#np shu
PC1(config-if)#no shu
PC1(config-if)#no shutdown
PC1(config)#ip default-gatway 192.168.100.254

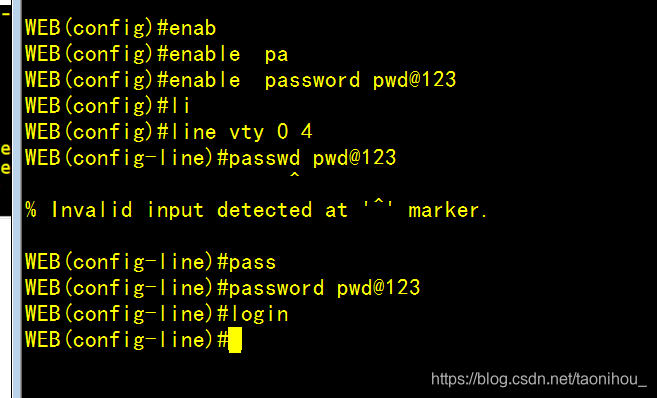

Web
WEB(config)#no ip routing
WEB(config)#interface f0/0
WEB(config-if)#ip address 192.168.200.1 255.255.255.0
WEB(config-if)#no shutdown
WEB(config-if)#exit
WEB(config)#ip default-gateway 192.168.200.254

二配置OSPF宣告指定的OSPF区域

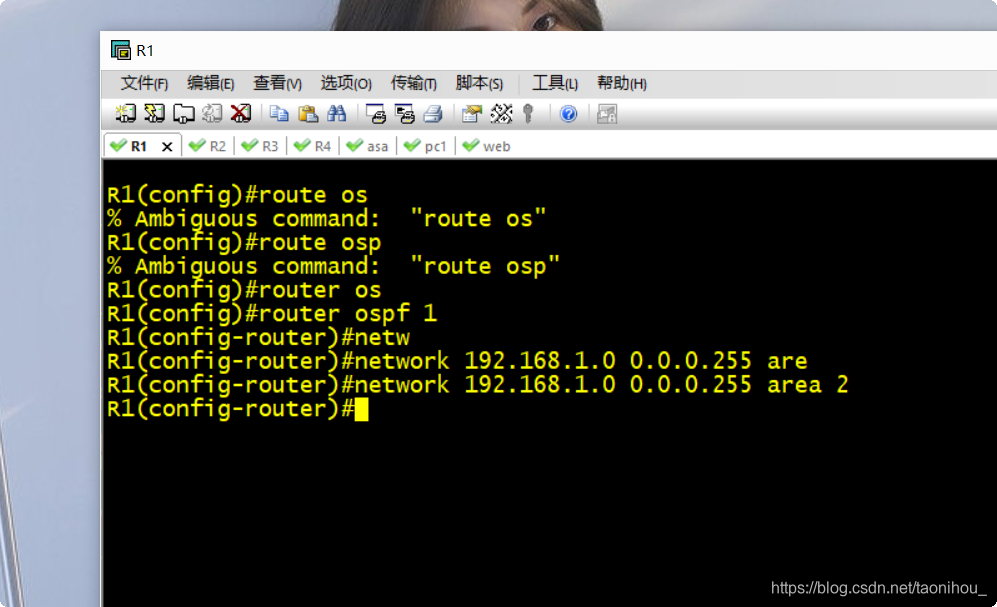

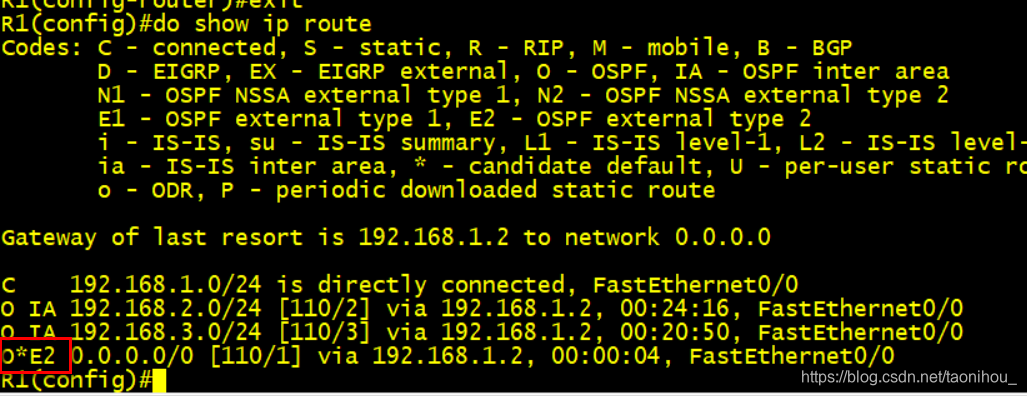

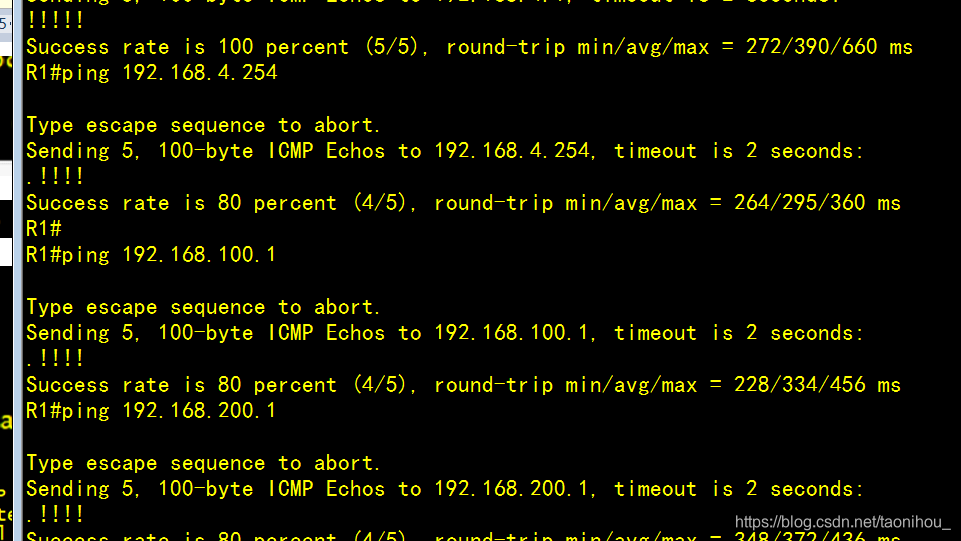

R1

R2

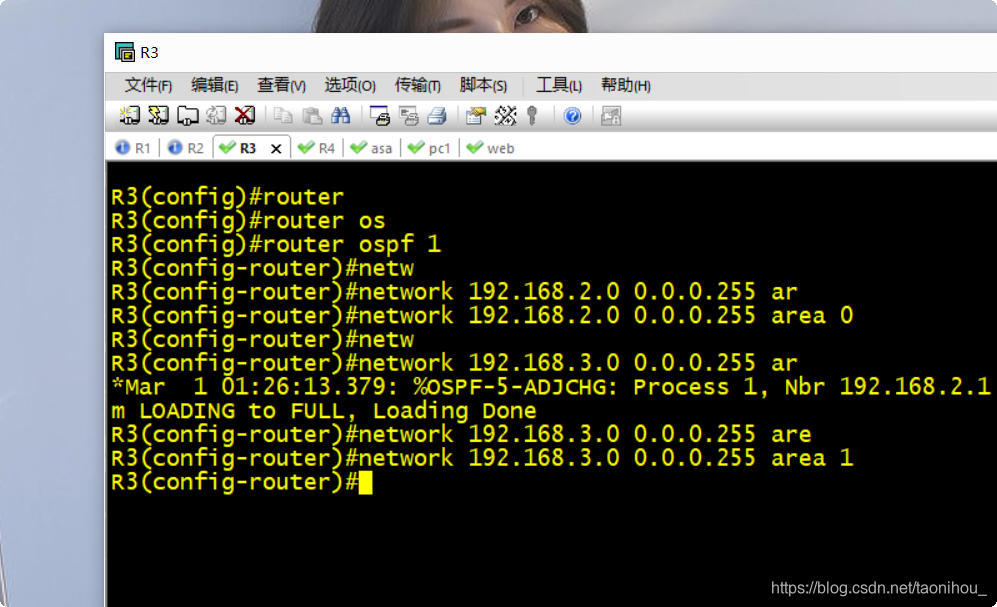

R3

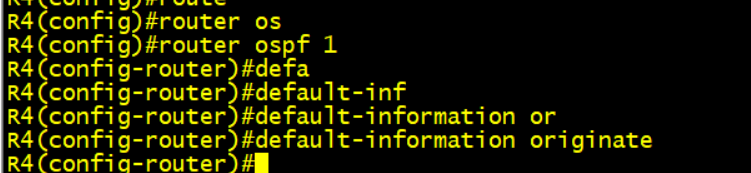

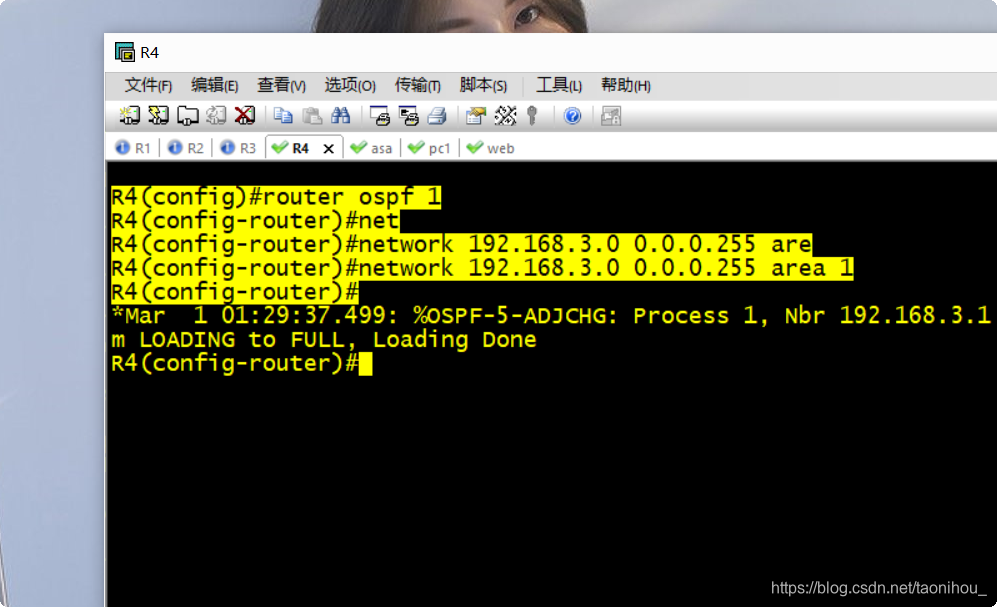

R4
