Lwip 之代码分析

一 LWIP内存管理

lwip初始化 lwip_comm_init()  函数开始进入

        ETH_Mem_Malloc() 函数,为ETH底层驱动申请内存,申请的内部SRAM的内存,跟配置了ETH_RXBUFNB、ETH_TXBUFNB、ETH_RX_BUF_SIZE、ETH_TX_BUF_SIZE 有关系

u8 ETH_Mem_Malloc(void)
{
	DMARxDscrTab = mymalloc(SRAMIN,ETH_RXBUFNB*sizeof(ETH_DMADESCTypeDef));//申请内存	5 * 32
	DMATxDscrTab = mymalloc(SRAMIN,ETH_TXBUFNB*sizeof(ETH_DMADESCTypeDef));//申请内存	5 * 32
	Rx_Buff = mymalloc(SRAMIN,ETH_RX_BUF_SIZE*ETH_RXBUFNB);	//申请内存	1524 * 5
	Tx_Buff = mymalloc(SRAMIN,ETH_TX_BUF_SIZE*ETH_TXBUFNB);	//申请内存	1524 * 5

	if(!DMARxDscrTab||!DMATxDscrTab||!Rx_Buff||!Tx_Buff)
	{
		ETH_Mem_Free();
		return 1;	//申请失败
	}

	//160 + 160 + 7620 + 7620 = 15560
	return 0;		//申请成功
}

       lwip_comm_mem_malloc() 函数,为lwip 内核部分申请内存, 里面这个函数有点难以理解,大概意思是包括 "memp_std.h"文件申明的大小全加起来再加上MEM_ALIGNMENT-1的长度,就是length。

剩下的也是一些配置影响了申请的内存大小,比如MEM_SIZE,内核任务申请的堆栈TCPIP_THREAD_STACKSIZE,给DHCP任务申请的堆栈 LWIP_DHCP_STK_SIZE

大概长度为 // 19423 + 16028 + 1000*4 + 256*4 = 40475,根据配置不同变化较大

//得到memp_memory数组大小
u32 memp_get_memorysize(void)
{
	u32 length=0;
	length = (
			MEM_ALIGNMENT-1 //全局型数组 为所有POOL分配的内存空间
			#define LWIP_MEMPOOL(name,num,size,desc)+((num)*(MEMP_SIZE+MEMP_ALIGN_SIZE(size)))//MEMP_SIZE表示需要在每个POOL头部预留的空间  MEMP_SIZE = 0
			#include "lwip/memp_std.h"
			);
	return length;
}

到这儿,需要的内存申请基本完成,下面是初始化函数 LAN8720_Init() 。

二 实现网口热插拔功能

在内存申请失败,或者LAN8720初始化失败时,需要释放内存

if(ETH_Mem_Malloc())	//15.2K
	return 1;		//内存申请失败
if(lwip_comm_mem_malloc())	//39.6K
{
	ETH_Mem_Free();
	return 1;	//内存申请失败
}
if(LAN8720_Init())
{
	ETH_Mem_Free();
	lwip_comm_mem_free();
	return 2;			//初始化LAN8720失败
}

先定义一个全局变量 EthInitStatus,然后在 LAN8720_Init() --->  ETH_MACDMA_Config()  --->  修改一下配置,主要记录一下初始配置是否成功

EthInitStatus = ETH_Init(&ETH_InitStructure,LAN8720_PHY_ADDRESS);		//配置ETH
if(EthInitStatus == ETH_SUCCESS)//配置成功
{
    ETH_DMAITConfig(ETH_DMA_IT_NIS|ETH_DMA_IT_R,ENABLE);  	//使能以太网接收中断
}

return EthInitStatus;

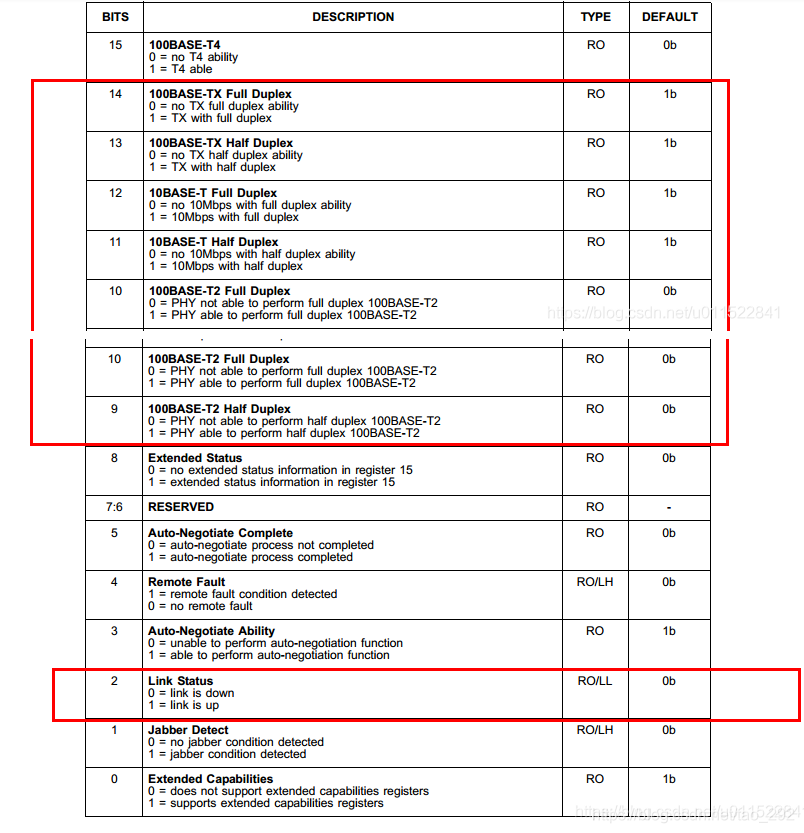

然后通过循环读取网线的连接状态和自动协商状态的变化,判断是否网线断连,数据手册上有写这两个状态在哪

先在 lan8720.c底部编写一下如下
