JM代码分析(三

请添加图片描述

printf颜色打印

\033[显示方式;前景色;背景色m

显示方式: 0（默认值）、1（高亮）、22（非粗体）、4（下划线）、24（非下划线）、5（闪烁）、25（非闪烁）、7（反显）、27（非反显）
前景色: 30（黑色）、31（红色）、32（绿色）、 33（黄色）、34（蓝色）、35（洋红）、36（青色）、37（白色）
背景色: 40（黑色）、41（红色）、42（绿色）、 43（黄色）、44（蓝色）、45（洋红）、46（青色）、47（白色）

\033[0m 默认
\033[1;32;40m 绿色
033[1;31;40m 红色

printf( “\033[1;31;40m 输出红色字符 \033[0m” )

//红色高亮
printf("\033[1;31m tmp_test===============%s %d %s======= \033[0m \n",__FILE__,__LINE__,__FUNCTION__);
//黄色高亮
printf("\033[1;33m tmp_test===============%s %d %s======= \033[0m \n",__FILE__,__LINE__,__FUNCTION__);

JM编码过程

encode_one_frame
perform_encode_field 场编码
perform_encode_frame 帧编码

frame_picture
code_a_picture
code_a_plane
while循环中编码
encode_one_slice

ReportI 输出I帧信息

Annex B & RTP输出格式

字节流格式（Annex B）和RTP格式流浅析
AnnexB(附录B)格式：NALU数据+开始前缀（00000001或000001），针对H.320电话会议。
RTP格式：NALU数据+20个字节的类似的并不符合RTP协议的RTP头。针对IP网络的RTP打包方式。为原始的NAL打包格式，就是开始的若干字节（1，2，4字节）是NAL的长度，而不是start_code,此时必须借助某个全局的数据来获得编码器的profile,level,PPS,SPS等信息才可以解码。

H.264协议只规定了字节流格式，没有规定 RTP 格式。可能也是因为这个原因，JM 的 RTP 格式没有被用到任何场合场合中，成为了摆设。
一共有两种起始码：3字节的0x000001和4字节的0x00000001 3字节的0x000001只有一种场合下使用，就是一个完整的帧被编为多个slice的时候，包含这些slice的nalu使用3字节起始码。其余场合都是4字节的。
H.264 的两种码流格式：

GetAnnexbNALU 处理字节流格式的码流
GetRTPNALU 处理 RTP 格式码流

字节流格式的码流主要用于存储，例如制作 DVD（当然现在的 DVD 还不是用 H.264）
RTP 格式码流主要用于网络传送，例如在线看电影

率失真优化 RDO

率失真优化（Rate–distortion optimization，简称RDO）是一种提升视频压缩性能的最优化方法。其原理是对视频的有损（画面质量）与比特率（编码所需的数据量）同时进行最优化，以求达到一个最佳的平衡点。虽然此算法一开始是在视频压缩的编码器中被使用，但也可以用于各种多媒体编码包含视频、视频、音频等等，只要编码时会同时考虑到质量及文件大小皆可使用。
率失真优化会较大部分其他区块比对的衡量方法来得慢，譬如绝对值差和（SAD）和转换后绝对值差和（SATD）。因此率失真优化通常只在动作补偿的最后一个步骤才会被使用，像是在H.264/AVC中最后需要对各种分区模式下决定的时候。

YUV格式

YUV420格式的理解：
在YUV420中，一个像素点对应一个Y，一个2X2的小方块对应一个U和V。对于所有YUV420图像，它们的Y值排列是完全相同的，因为只有Y的图像就是灰度图像。YUV420sp与YUV420p的数据格式它们的UV排列在原理上是完全不同的。420p它是先把U存放完后，再存放V，也就是说UV它们是连续的。而420sp它是UV、UV这样交替存放的。(见下图)
有了上面的理论，我就可以准确的计算出一个YUV420在内存中存放的大小。
width * hight =Y（总和）
U = Y / 4
V = Y / 4

所以YUV420 数据在内存中的长度是 width * hight * 3 / 2，
假设一个分辨率为8X4的YUV图像，它们的格式如下图：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-k6WppvFu-1672565231066)(null)]

另附：
这里写图片描述

宏块类型的介绍 B_Skip、P_Skip、CBP

1 CBP表示残差的编码状态,CBP一共6bit，低4位表示4个亮度8x8块,第4位表示U,第五位表示V,如果相应的位为"1", 表示此块有残差系数,反之没有残差,此宏块没有被编码.

2 direct 是帧间宏块的一种预测模式，而不是宏块类型，而 Skip 是帧间宏块的一种类型，而不是预测模式。skip 类型宏块采用的是direct 预测模式。

3 B_Skip类型宏块: 无像素残差，无运动矢量残差（MVD）。解码时，通过Direct预测模式（时间或空间）计算出前、后向MV后，直接利用前、后向MV得到像素预测值。像素重构值=像素预测值
P_Skip类型宏块: 也就是COPY宏块。无像素残差，无运动矢量残差（MVD）。直接利用预测MV得到像素预测值。像素重构值=像素预测值（不使用Direct预测模式）
B_Direct_1616类型宏块: 有像素残差，无运动矢量残差（MVD）。解码时，通过Direct预测模式（时间或空间）计算出前、后向MV后，利用前、后向MV得到像素预测值。然后，像素重构值=像素预测值+像素残差解码值 .
Skip类型的两种宏块，都是无残差、无MVD
B_Direct分为对1616和88，都是有残差、无MVD
B_Skip 类型宏块（大小为 1616）
B_Direct_88 类型块（大小为 88）
B_Direct 类型宏块（大小为 16*16）都采用的是 Direct 预测模式

	对于mb_type为P8*8的16*16宏块，里面可能存在B_Direct模式的8*8子快。跟B_Direct_16*16类型宏块一样有像素残差，无运动矢量残差（MVD）。 区别是对于B_Direct_16*16，其4个8*8子块都采用direct模式；但对于B_Direct_8*8，其所属的16*16宏块中剩余的8*8块却不一定要采用direct模式。

4 如果满足以下三个条件则将宏块按 Skip 类型进行编码：
（1）最佳模式选择为Inter16×16；
（2）MC得到的最终运动矢量等于预测运动矢量，即运动矢量的残差为0；
（3）变换系数均被量化为0。

参考：Skip宏块与Direct预测模式浅析

P帧中，有3种基本的宏块：I宏块，skip形式的P宏块和非skip形式的P宏块

帧间预测过程

普通的(非skip)帧间预测, 先得到MVPRED, 然后搜索得到最佳匹配块. (判断最佳的方法…是可能使用MAD作为判断标准…) 然后把模式, 运动残差(MVD), CBP, 和像素残差一起编码传输 (或者还有其他一些flags)

JM:从264流中读取MVD过程

1、码流中读取MVD
readMBMotionVectors 熵编码时读取帧间宏块的运动矢量残差，调用过程如下：

#0  readMBMotionVectors (currSE=0xbfffdde8, dP=0x81ab8c8, currMB=0x814f434, list=0, step_h0=2, step_v0=2, offset=1)	at src/macroblock.c:431
#1  0x08093fc1 in read_motion_info_from_NAL_p_slice (currMB=0x814f434) at src/macroblock.c:1269
#2  0x0809c71e in read_P8x8_macroblock (currMB=0x814f434, dP=0x81ab8c8, currSE=0xbfffde98) at src/mb_read.c:1123
#3  0x0809d42a in read_one_macroblock_p_slice_cavlc (currMB=0x814f434) at src/mb_read.c:1532
#4  0x0806554f in decode_one_slice (currSlice=0x81a68d8) at src/image.c:2540
#5  0x08060e94 in decode_slice (currSlice=0x81a68d8, current_header=2) at src/image.c:748
#6  0x0806169d in decode_one_frame (pDecoder=0x810d170) at src/image.c:943
#7  0x08087376 in DecodeOneFrame (ppDecPicList=0xbfffdfe4) at src/ldecod.c:1254
#8  0x08054fd3 in main (argc=1, argv=0xbffff174) at src/decoder_test.c:282

nalu->buf 存放着EBSP起始的第一个位

2、写MVD到码流中
writeMotionVector8x8

#0  writeMotionVector8x8 (currMB=0x8238378, i0=0, j0=0, i1=2, j1=2, refframe=0, list_idx=0, mv_mode=4, bipred_me=0,
    Extraction=0) at src/macroblock.c:3087
#1  0x0812b88a in rdcost_for_8x8blocks (currMB=0x8238378, dataTr=0x8c55df0, cnt_nonz=0xbfffea60, cbp_blk=0xbfffeac0,
    lambda=2505, block=0, mode=4, part=0xbfffeabb, min_rdcost=356116) at src/rdopt.c:830
#2  0x080fb713 in submacroblock_mode_decision_b_slice (currMB=0x8238378, enc_mb=0xbfffecc8, dataTr=0x8c55df0,
    cofACtr=0x8c4e730, block=0, cost=0xbfffec48) at src/mode_decision_P8x8.c:519
#3  0x080c0f5d in encode_one_macroblock_high (currMB=0x8238378) at src/md_high.c:207
#4  0x0814da9b in encode_one_slice (p_Vid=0x81d5020, SliceGroupId=0, TotalCodedMBs=0) at src/slice.c:515
#5  0x0806cfe5 in code_a_plane (p_Vid=0x81d5020, p_Inp=0x81e9c88) at src/image.c:219
#6  0x0806d32e in code_a_picture (p_Vid=0x81d5020, pic=0x836ac80) at src/image.c:306
#7  0x08070e2c in frame_picture (p_Vid=0x81d5020, frame=0x836ac80, imgData=0x81d50ec, rd_pass=0) at src/image.c:1664
#8  0x0806eaa1 in perform_encode_frame (p_Vid=0x81d5020) at src/image.c:818
#9  0x0807010b in encode_one_frame (p_Vid=0x81d5020, p_Inp=0x81e9c88) at src/image.c:1300
#10 0x0808e43b in encode_sequence (p_Vid=0x81d5020, p_Inp=0x81e9c88) at src/lencod.c:1106
#11 0x0808c504 in main (argc=1, argv=0xbffff164) at src/lencod.c:392

对码流的分析

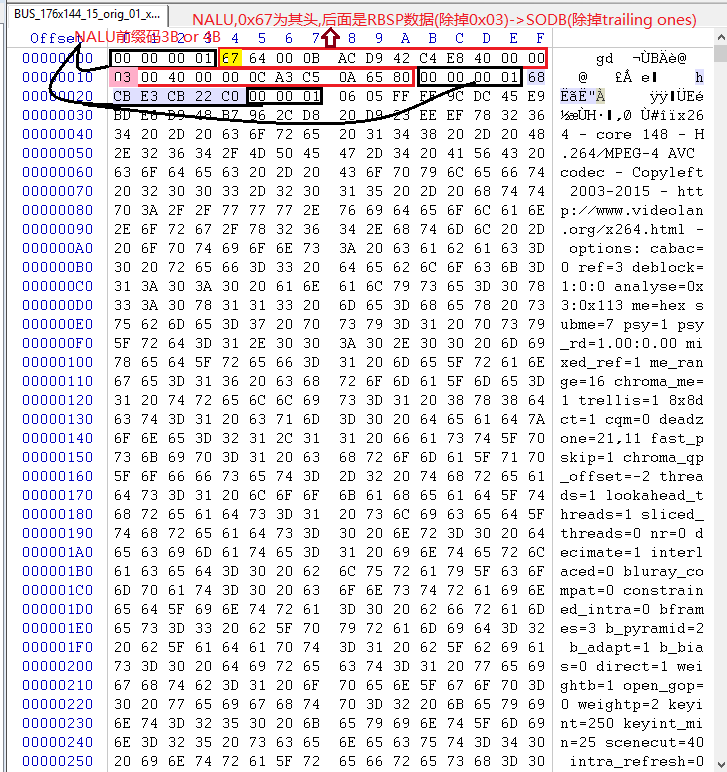

1 首先给出一张264码流的二进制文件,如下:
这里写图片描述

0x00 00 00 01 or 0x00 00 01是NALU的前缀编码,在get_annex_b_NALU 中将其识别,并去掉,而将一个NALU给nalu->buf
从后面的67~80是NALU单元,(代表着一个SPS),而NALU中的第一个字节0x67,是NALU的head,其后才是一个RBSP数据.

2 现在研究一个PPS
PPS的码流数据为: {0xcb, 0xe3, 0xcb, 0x22, 0xc0} 不包括0x68的NALU head
先语法元素用掉了33位(p_Dec->UsedBits存储了一个NALU语法元素的位数),那么0xcb, 0xe3, 0xcb, 0x22, + 1 = 33bit 而后面的100 0000是RBSP trailing bits (第一位是1,后跟0,直到补齐一个字节)

H264码流分析

NAL+VCL
NAL全称Network Abstract Layer, 即网络抽象层。
在H.264/AVC视频编码标准中，整个系统框架被分为了两个层面：视频编码层面（VCL）和网络抽象层面（NAL）。其中，前者负责有效表示视频数据的内容，而后者则负责格式化数据并提供头信息，以保证数据适合各种信道和存储介质上的传输。因此我们平时的每帧数据就是一个NAL单元（SPS与PPS除外）。
一个frame是可以分割成多个Slice来编码的，而一个Slice编码之后被打包进一个NAL单元,另外NAL单元中也存放着SPS/PPS/SEI等信息.
Slice是片的意思，264中把图像分成一帧（frame）或两场（field），而帧又可以分成一个或几个片（Slilce）；片由宏块（MB）组成。宏块是编码处理的基本单元。

SODB：最原始的编码数据，没有任何附加数据
RBSP：在 SODB 的基础上加了rbsp_stop_ont_bit（bit 值为 1）并用 0 按字节补位对齐
EBSP：在 RBSP 的基础上增加了防止伪起始码字节（0X03）

对于RBSP NALU的介绍和理解：
H.264中NALU、RBSP、SODB的关系

JM8.6中NALU（此处指非VCL式的NALU，如SPS和PPS)是如何写进码流的？
JM8.6中NALU（此处指VCL式的NALU)是如何写进码流的？

通过使用h264bitstream-0.1.9分析了H264的码流的NAL数据(未对V)，以下是一部分输出的NAL数据。

/************************************************
* SPS
* **********************************************/
!! Found NAL at offset 4 (0x0004), size 23 (0x0017)
XX 00 00 00 01 67 64 00 0B AC D9 42 C4 E8 40 00 00
==================== NAL ====================
 forbidden_zero_bit : 0
 nal_ref_idc : 3
 nal_unit_type : 7 ( Sequence parameter set )
======= SPS =======
 profile_idc : 100
 constraint_set0_flag : 0
 constraint_set1_flag : 0
 constraint_set2_flag : 0
 constraint_set3_flag : 0
 constraint_set4_flag : 0
 constraint_set5_flag : 0
 reserved_zero_2bits : 0
 level_idc : 11
 seq_parameter_set_id : 0
 chroma_format_idc : 1
 residual_colour_transform_flag : 0
 bit_depth_luma_minus8 : 0
 bit_depth_chroma_minus8 : 0
 qpprime_y_zero_transform_bypass_flag : 0
 seq_scaling_matrix_present_flag : 0
 log2_max_frame_num_minus4 : 0
 pic_order_cnt_type : 0
   log2_max_pic_order_cnt_lsb_minus4 : 2
   delta_pic_order_always_zero_flag : 0
   offset_for_non_ref_pic : 0
   offset_for_top_to_bottom_field : 0
   num_ref_frames_in_pic_order_cnt_cycle : 0
 num_ref_frames : 4
 gaps_in_frame_num_value_allowed_flag : 0
 pic_width_in_mbs_minus1 : 10
 pic_height_in_map_units_minus1 : 8
 frame_mbs_only_flag : 1
 mb_adaptive_frame_field_flag : 0
 direct_8x8_inference_flag : 1
 frame_cropping_flag : 0
   frame_crop_left_offset : 0
   frame_crop_right_offset : 0
   frame_crop_top_offset : 0
   frame_crop_bottom_offset : 0
 vui_parameters_present_flag : 1
=== VUI ===
 aspect_ratio_info_present_flag : 0
   aspect_ratio_idc : 0
     sar_width : 0
     sar_height : 0
 overscan_info_present_flag : 0
   overscan_appropriate_flag : 0
 video_signal_type_present_flag : 0
   video_format : 0
   video_full_range_flag : 0
   colour_description_present_flag : 0
     colour_primaries : 0
   transfer_characteristics : 0
   matrix_coefficients : 0
 chroma_loc_info_present_flag : 0
   chroma_sample_loc_type_top_field : 0
   chroma_sample_loc_type_bottom_field : 0
 timing_info_present_flag : 1
   num_units_in_tick : 1
   time_scale : 50
   fixed_frame_rate_flag : 1
 nal_hrd_parameters_present_flag : 0
 vcl_hrd_parameters_present_flag : 0
   low_delay_hrd_flag : 0
 pic_struct_present_flag : 0
 bitstream_restriction_flag : 1
   motion_vectors_over_pic_boundaries_flag : 1
   max_bytes_per_pic_denom : 0
   max_bits_per_mb_denom : 0
   log2_max_mv_length_horizontal : 9
   log2_max_mv_length_vertical : 9
   num_reorder_frames : 2
   max_dec_frame_buffering : 4
=== HRD ===
 cpb_cnt_minus1 : 0
 bit_rate_scale : 0
 cpb_size_scale : 0
   bit_rate_value_minus1[0] : 0
   cpb_size_value_minus1[0] : 0
   cbr_flag[0] : 0
 initial_cpb_removal_delay_length_minus1 : 0
 cpb_removal_delay_length_minus1 : 0
 dpb_output_delay_length_minus1 : 0
 time_offset_length : 0

/************************************************

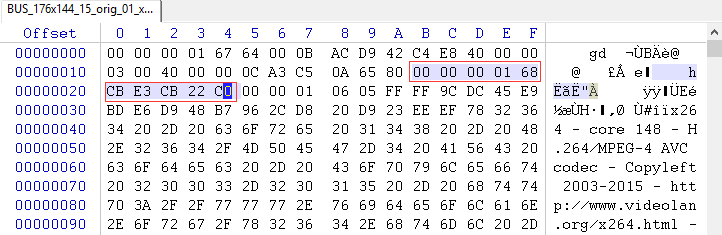

* PPS
* **********************************************/
!! Found NAL at offset 31 (0x001F), size 6 (0x0006)
XX 00 00 00 01 68 CB E3 CB 22 C0
==================== NAL ====================
 forbidden_zero_bit : 0
 nal_ref_idc : 3
 nal_unit_type : 8 ( Picture parameter set )
======= PPS =======
 pic_parameter_set_id : 0
 seq_parameter_set_id : 0
 entropy_coding_mode_flag : 0
 pic_order_present_flag : 0
 num_slice_groups_minus1 : 0
 slice_group_map_type : 0
 num_ref_idx_l0_active_minus1 : 2
 num_ref_idx_l1_active_minus1 : 0
 weighted_pred_flag : 1
 weighted_bipred_idc : 2
 pic_init_qp_minus26 : -3
 pic_init_qs_minus26 : 0
 chroma_qp_index_offset : -2
 deblocking_filter_control_present_flag : 1
 constrained_intra_pred_flag : 0
 redundant_pic_cnt_present_flag : 0
 transform_8x8_mode_flag : 0
 pic_scaling_matrix_present_flag : 0
 second_chroma_qp_index_offset : 0

/************************************************

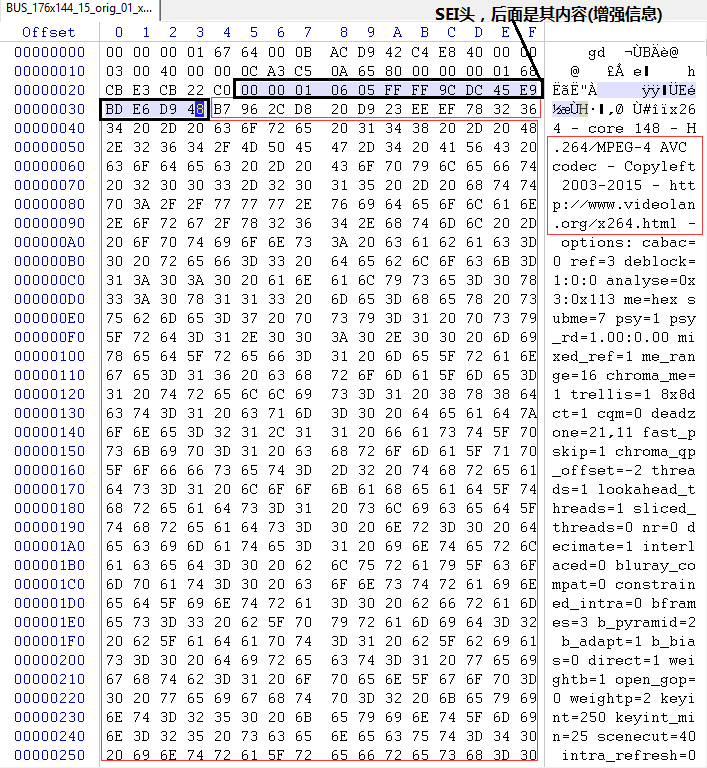

* SEI
* **********************************************/
!! Found NAL at offset 40 (0x0028), size 672 (0x02A0)
XX C0 00 00 01 06 05 FF FF 9C DC 45 E9 BD E6 D9 48
==================== NAL ====================
 forbidden_zero_bit : 0
 nal_ref_idc : 0
 nal_unit_type : 6 ( Supplemental enhancement information (SEI) )
======= SEI =======
=== User data unregistered ===
 payloadType : 5
 payloadSize : 666
 payload :
DC 45 E9 BD E6 D9 48 B7 96 2C D8 20 D9 23 EE EF
........
61 71 3D 31 3A 31 2E 30 30 00

/************************************************

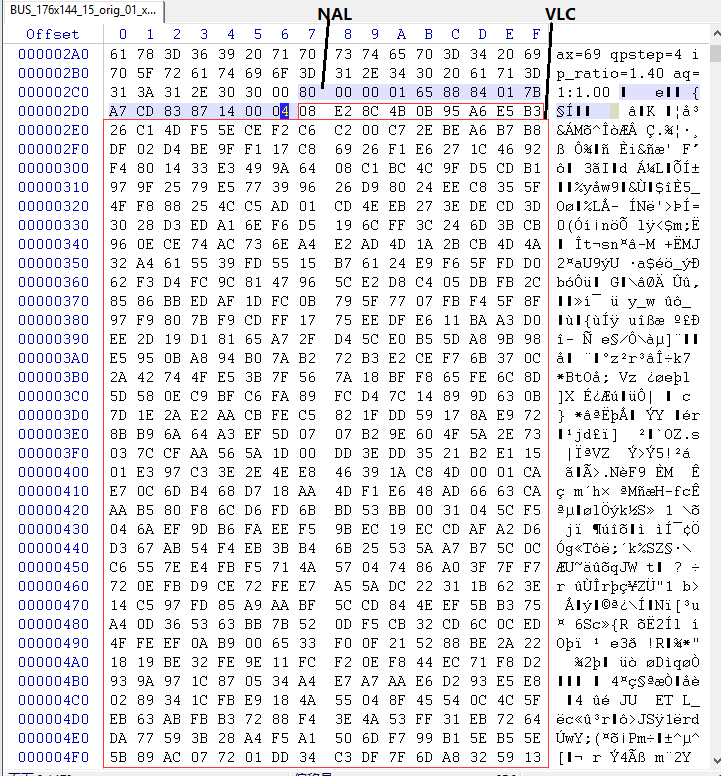

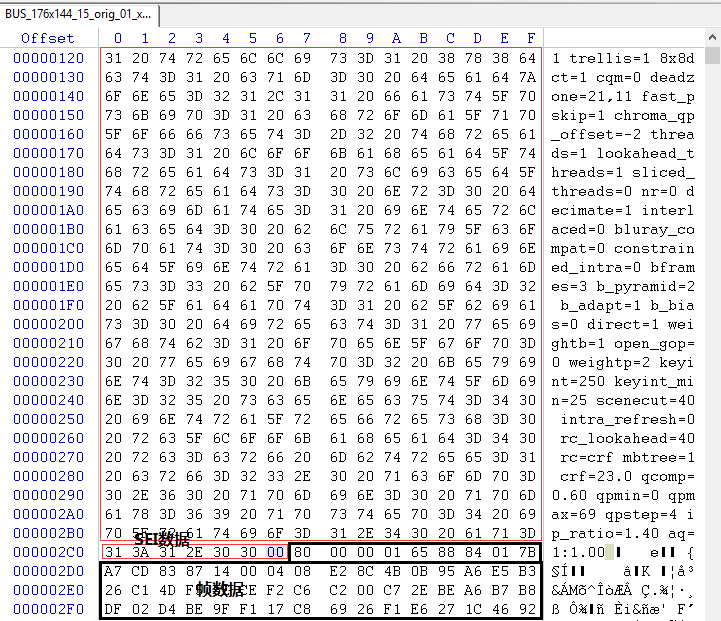

* 帧数据1
* **********************************************/
!! Found NAL at offset 715 (0x02CB), size 5142 (0x1416)
XX 80 00 00 01 65 88 84 01 7B A7 CD 83 87 14 00 04
==================== NAL ====================
 forbidden_zero_bit : 0
 nal_ref_idc : 3
 nal_unit_type : 5 ( Coded slice of an IDR picture )
======= Slice Header =======
 first_mb_in_slice : 0
 slice_type : 7 ( I slice only )
 pic_parameter_set_id : 0
 frame_num : 0
 field_pic_flag : 0
 bottom_field_flag : 0
 idr_pic_id : 0
 pic_order_cnt_lsb : 0
 delta_pic_order_cnt_bottom : 0
 redundant_pic_cnt : 0
 direct_spatial_mv_pred_flag : 0
 num_ref_idx_active_override_flag : 0
 num_ref_idx_l0_active_minus1 : 0
 num_ref_idx_l1_active_minus1 : 0
 cabac_init_idc : 0
 slice_qp_delta : 1
 sp_for_switch_flag : 0
 slice_qs_delta : 0
 disable_deblocking_filter_idc : 0
 slice_alpha_c0_offset_div2 : 0
 slice_beta_offset_div2 : 0
 slice_group_change_cycle : 0
=== Prediction Weight Table ===
 luma_log2_weight_denom : 0
 chroma_log2_weight_denom : 0
=== Ref Pic List Reordering ===
 ref_pic_list_reordering_flag_l0 : 0
 ref_pic_list_reordering_flag_l1 : 0
=== Decoded Ref Pic Marking ===
 no_output_of_prior_pics_flag : 0
 long_term_reference_flag : 0
 adaptive_ref_pic_marking_mode_flag : 0

/************************************************
* 帧数据2
* **********************************************/
!! Found NAL at offset 5861 (0x16E5), size 2213 (0x08A5)
XX 00 00 00 01 41 9A 22 6C 13 E2 83 E1 44 23 ED EA

从中可以看到码流由SPS+PPS+SEI+帧数据构成…
而用HEX打开该H264的视频中可看到16进制的信息。

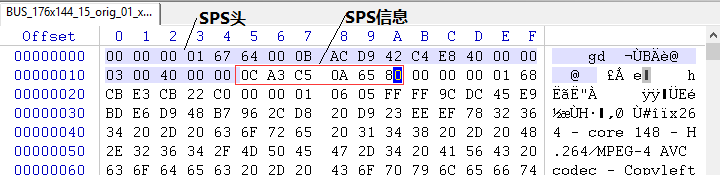

1、SPS信息
这里写图片描述
