本文详细介绍了如何在 WPF 中运用 MVVM 架构，包括数据绑定、事件绑定、代码生成等核心功能，并探讨了与 Lua 的集成以及可视化的配置工具。
简介
在wpf中，引入的一个比较新颖概念非xaml莫属，而xaml的，大概就是mvvm框架的最好的实践。虽然网络时代的兴起，wpf不会那么火热，了解的人不多。但这里面一些思想，如数据绑定，弱化界面层的逻辑等，被做程序的一群人发扬光大。用在了不同语言及环境下。在不久前还一直都只使用puremvc框架，当然很好的解决了不同程序模块的解耦合的问题，但一真有一块心病，那就是view层在厚。一是Monobehaiver本身就是继承了太多的属性和方法，再加上自定义了一些子控件和用户控件，必然会让面板的代码异常复杂，即便在其中调用独立的控制器脚本，也需要在对应的view层脚本中写大量的代码。再有就是当界面的逻辑是动态的时候，就要写判断，不便于扩展。为此，希望一些时候逻辑可以动态传入面板，而面板只用于显示信息及反馈一些事件。此时，才想到要将mvvm框架集成到项目中，在使用过之后，才发现，它和puremvc框架是不同层次的东西。如果你喜欢，可以一起使用。
一.绑定
数据绑定
当数据源发生变化时，可以直接在ui界面上表现出来。你在没有接触到数据绑定的情况下，可能会使用观察者模式。其实，这里所使用的类似观察者模式。区别是，这常常不是一对多的情况,虽然有，但是一般还是一对一比较多。
在进行数据模型发生变化的时候，得考虑如何触发事件。第一种方法，就是在对数据进行赋值的时候，中间加一级，那就是对属性赋值，当属性改变的同时，触发目标事件；第二种方法，就是封装一个数据模块类，它其中可以保存指定格式的数据，当对它的数据赋值的时候，就可以触发相应的事件。
由于使用泛型，在不太好记录到字典中，所以增加一了个接口。下面是这个类的具体代码：
public interface IBindableProperty
{
object ValueBoxed { get; set; }
}
public class BindableProperty<T> : IBindableProperty
{
public event UnityAction<T> onValueChanged = delegate { };
private T _value = default(T);
public T Value
{
get
{
return _value;
}
set
{
if (!Equals(_value, value))
{
_value = value;
ValueChanged(_value);
}
}
}
public object ValueBoxed
{
get { return Value; }
set { Value = (T)value; }
}
private void ValueChanged(T value)
{
if (onValueChanged != null)
onValueChanged.Invoke(value);
}
public void RegistValueChanged(UnityAction<T> OnValueChanged)
{
this.onValueChanged += OnValueChanged;
}
public void RemoveValueChanged(UnityAction<T> OnValueChanged)
{
this.onValueChanged -= OnValueChanged;
}
public override string ToString()
{
return (Value != null ? Value.ToString() : "null");
}
public void Clear()
{
_value = default(T);
}
}事件绑定
界面上一般会触发一些事件，比如点击，滑动等。将这些事件触发传回viewmodel层，也是非常之关键。你自然想到的还是事件注册的方法。但这一次用到的是unity自己提供的UnityEventBase的继承类。因为它就相当于事件的容器。一但viewmodel注册后，将其中的方法对应到view层的事件容器中，当界面事件触发的时候就可以触发相应的事件了。
这里也有两种实现方案。第一种就是利用反射，当界面触发后，在viewmodel中利用反射找到对应的方法，然后invoke它。这样也是可行的，但有一个问题，那在vs编辑器下就是可以直观的看到，这个方法将会没有引用。如果你的项目交到不熟悉的人手上，那么这个方法有可能被别人删除掉，这样不安全。另外一中方案，就是把事件当作一个object对象也用数据绑定的中的模板类来存放。只是需要在viewmodel中初始化的时候指定各个事件，而且传入的参数必须一统一规范。
下面是事件绑定时，注册的两个方法体，一种是带参的，一种是无参的：
/// <summary>
/// 注册通用事件
/// </summary>
/// <param name="uEvent"></param>
/// <param name="sourceName"></param>
public virtual void RegistEvent(UnityEvent uEvent, string sourceName,params object[] arguments)
{
UnityAction action = () =>
{
var prop = viewModel.GetBindableProperty<PanelEvent>(sourceName);
if (prop.Value != null)
{
var func = prop.Value;
func.Invoke(Context as PanelBase,arguments);
}
};
binders += viewModel =>
{
uEvent.AddListener(action);
};
unbinders += viewModel =>
{
uEvent.RemoveListener(action);
};
}
/// <summary>
/// 注册事件
/// (其中arguments中的参数只能是引用类型,否则无法正常使用)
/// </summary>
/// <typeparam name="T"></typeparam>
/// <param name="uEvent"></param>
/// <param name="sourceName"></param>
/// <param name="arguments"></param>
internal virtual void RegistEvent<T>(UnityEvent<T> uEvent,string sourceName, params object[] arguments)
{
UnityAction<T> action = (x) =>
{
var prop = viewModel.GetBindableProperty<PanelEvent>(sourceName);
if (prop.Value != null)
{
var func = prop.Value;
func.Invoke(Context as PanelBase, arguments);
}
};
binders += viewModel =>
{
uEvent.AddListener(action);
};
unbinders += viewModel =>
{
uEvent.RemoveListener(action);
};
}
二.代码生成
由于绑定的方法是固定的，如果这一部分每将都让程序员来自己写，必然会很是无趣。
虽然unity2018已经加入对.net4.6的支持，但还是有很多unity5.3的项目存在，所以，我没有直接使用Nefactory的.net4.0版本。而是，将其修改为支持.net3.5的版本，其中可能会有一些问题，但至少c#代码读取与生成这部分没有问题了。
思路也比较简单，就是自动的将你定义好的控件，及需要绑定的名称进行关联。其中的难点在于，如果你写好了脚本，这些信息也可以反射解析到配制器上面。
由于篇幅有限，这时就只给出代码生成入口和解析入口：
/// <summary>
/// 创建代码
/// </summary>
/// <param name="go"></param>
/// <param name="components"></param>
/// <param name="rule"></param>
public static void CreateScript(GameObject go, List<ComponentItem> components, GenCodeRule rule)
{
var uiCoder = GenCodeUtil.LoadUICoder(go, rule);
var baseType = GenCodeUtil.supportBaseTypes[rule.baseTypeIndex];
var needAdd = FilterExisField(baseType, components);
var tree = uiCoder.tree;
var className = uiCoder.className;
var classNode = tree.Descendants.OfType<TypeDeclaration>().Where(x => x.Name == className).First();
//创建控件字段
CreateMemberFields(classNode, needAdd);
//创建根方法
CompleteBaseMethods(classNode, rule);
//绑定擦伤信息
BindingInfoMethods(classNode, needAdd);
//对代码元素进行排序
SortClassMembers(classNode);
var scriptPath = AssetDatabase.GetAssetPath(go).Replace(".prefab", ".cs");
System.IO.File.WriteAllText(scriptPath, uiCoder.Compile());
var type = typeof(BridgeUI.PanelBase).Assembly.GetType(className);
if (type != null)
{
if (go.GetComponent(type) == null)
{
go.AddComponent(type);
}
}
EditorApplication.delayCall += () =>
{
AssetDatabase.Refresh();
};
}
/// <summary>
/// 分析代码的的组件信息
/// </summary>
/// <param name="component"></param>
/// <param name="components"></param>
public static void AnalysisComponent(PanelBase component, List<ComponentItem> components)
{
var fields = component.GetType().GetFields(BindingFlags.GetField | BindingFlags.Public | BindingFlags.NonPublic | BindingFlags.Instance);
foreach (var field in fields)
{
if (typeof(MonoBehaviour).IsAssignableFrom(field.FieldType))
{
var compItem = components.Find(x => "m_" + x.name == field.Name || x.name == field.Name);
if (compItem == null)
{
compItem = new ComponentItem();
compItem.name = field.Name.Replace("m_", "");
components.Add(compItem);
}
var value = field.GetValue(component);
if (value != null)
{
if (field.FieldType == typeof(GameObject))
{
compItem.target = value as GameObject;
}
else
{
compItem.target = (value as MonoBehaviour).gameObject;
}
compItem.components = SortComponent(compItem.target);
}
}
}
AnalysisBindings(component, components);
} 三.与Lua结合
现在热更新最火的怕是是xlua了，能和lua代码中的方法进行绑定交互，算是一种扩展吧。
其实本原理并不是要在lua中来注册事件，仅仅是c#中注册了去调用一调。但是想到viewmodel层可以直接写到lua中，我当时还是有点小激动。
要将由于面板中需要的viewmodel其实是c#写的，所以我们需要一个适配器。下面是这个lua专用viewmodel类：（由于不能直接确定这个viewmodel中是不是含有一个方法或属性，所以重写了GetBindableProperty,让lua模块自己去确定）
protected class LuaViewModel : Binding.ViewModelBase
{
protected LuaTable scriptEnv;
public LuaViewModel(LuaTable scriptEnv)
{
this.scriptEnv = scriptEnv;
}
public override BindableProperty<T> GetBindableProperty<T>(string name)
{
var prop = base.GetBindableProperty<T>(name);
if (prop.ValueBoxed == null)
{
prop.Value = scriptEnv.Get<T>(name);
}
return prop;
}
}
四.可视化配制
有了上面这些功课，其实不用一个可视化配制界面，也是可以进行mvvm开发了。但代码生成都已经有了，为何不搞一个快速的实现指定控件+进行绑定+生成代码的可视化界面呢。

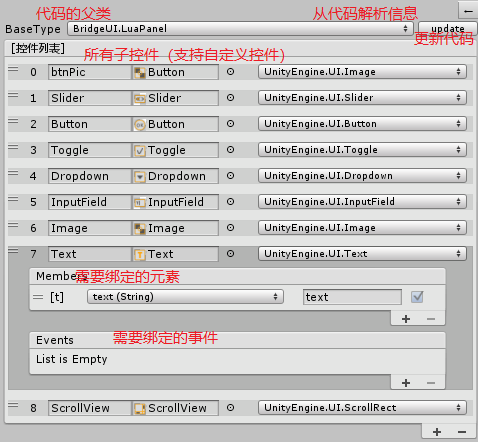

先吧，这个界面给大家看一看吧，也好说明怎么用：
这个界面就集成了控件的列表，及代码生成与绑定等。其中可以自己指定需要绑定的元素及事件（继承于unityEventBase并只有一个或没有参数）
面代码生成的核心代码，则集成了生成本地绑定与viewmodel的绑定等，同时也集成了代码解析的逻辑。下面给出这个类：（主要是调用NRefactory模块）
using System;
using System.Linq;
using System.Collections.Generic;
using ICSharpCode.NRefactory.CSharp;
namespace BridgeUI.CodeGen
{
public class ComponentCoder
{
protected MethodDeclaration InitComponentsNode;
protected MethodDeclaration PropBindingsNode;
protected TypeDeclaration classNode;
public void SetContext(TypeDeclaration classNode)
{
this.classNode = classNode;
InitComponentsNode = classNode.Descendants.OfType<MethodDeclaration>().Where(x => x.Name == GenCodeUtil.initcomponentMethod).FirstOrDefault();
PropBindingsNode = classNode.Descendants.OfType<MethodDeclaration>().Where(x => x.Name == GenCodeUtil.propbindingsMethod).FirstOrDefault();
}
/// <summary>
/// Binding关联
/// </summary>
/// <returns></returns>
public virtual void CompleteCode(ComponentItem component)
{
foreach (var item in component.viewItems)
{
BindingMemberInvocations(component.name, item);
}
foreach (var item in component.eventItems)
{
if (item.runtime)
{
BindingEventInvocations(component.name, item);
}
else
{
LocalEventInvocations(component.name, item);
}
}
}
/// <summary>
/// 远端member关联
/// </summary>
protected virtual void BindingMemberInvocations(string name, BindingShow bindingInfo)
{
var invocations = PropBindingsNode.Body.Descendants.OfType<InvocationExpression>();
var arg0_name = "m_" + name + "." + bindingInfo.bindingTarget;
var arg0 = string.Format("\"{0}\"", arg0_name);
var arg1 = string.Format("\"{0}\"",bindingInfo.bindingSource);
var invocation = invocations.Where(
x => x.Target.ToString().Contains("Binder") &&
x.Arguments.Count > 0 &&
x.Arguments.First().ToString() == arg0 &&
x.Arguments.ToArray()[1].ToString() == arg1).FirstOrDefault();
if (invocation == null)
{
var typeName = bindingInfo.bindingTargetType.typeName;
var methodName = string.Format("RegistMember<{0}>", typeName);
if (!string.IsNullOrEmpty(methodName))
{
invocation = new InvocationExpression();
invocation.Target = new MemberReferenceExpression(new IdentifierExpression("Binder"), methodName, new AstType[0]);
invocation.Arguments.Add(new PrimitiveExpression(arg0_name));
invocation.Arguments.Add(new PrimitiveExpression(bindingInfo.bindingSource));
PropBindingsNode.Body.Add(invocation);
}
}
}
/// <summary>
/// 远端关联事件
/// </summary>
/// <param name="name"></param>
/// <param name="bindingInfo"></param>
protected virtual void BindingEventInvocations(string name, BindingEvent bindingInfo)
{
var invocations = PropBindingsNode.Body.Descendants.OfType<InvocationExpression>();
var arg0_name = "m_" + name + "." + bindingInfo.bindingTarget;
var arg1_name = string.Format("\"{0}\"",bindingInfo.bindingSource);
var invocation = invocations.Where(
x => x.Target.ToString().Contains("Binder") &&
x.Arguments.Count > 0 &&
x.Arguments.First().ToString() == arg0_name &&
x.Arguments.ToArray()[1].ToString() == arg1_name).FirstOrDefault();
if (invocation == null)
{
var methodName = "RegistEvent";
if (!string.IsNullOrEmpty(methodName))
{
invocation = new InvocationExpression();
invocation.Target = new MemberReferenceExpression(new IdentifierExpression("Binder"), methodName, new AstType[0]);
invocation.Arguments.Add(new IdentifierExpression(arg0_name));
invocation.Arguments.Add(new PrimitiveExpression(bindingInfo.bindingSource));
PropBindingsNode.Body.Add(invocation);
}
}
}
/// <summary>
/// 本地事件关联
/// </summary>
protected virtual void LocalEventInvocations(string name, BindingEvent bindingInfo)
{
var invocations = InitComponentsNode.Body.Descendants.OfType<InvocationExpression>();
var targetName = "m_" + name;
var invocation = invocations.Where(x =>
x.Target.ToString().Contains(targetName) &&
x.Arguments.FirstOrDefault().ToString() == bindingInfo.bindingSource).FirstOrDefault();
var eventName = bindingInfo.bindingTarget;//如onClick
if (invocation == null && !string.IsNullOrEmpty(eventName) && !string.IsNullOrEmpty(bindingInfo.bindingSource))
{
invocation = new InvocationExpression();
invocation.Target = new MemberReferenceExpression(new MemberReferenceExpression(new IdentifierExpression("m_" + name), eventName, new AstType[0]), "AddListener", new AstType[0]);
invocation.Arguments.Add(new IdentifierExpression(bindingInfo.bindingSource));
InitComponentsNode.Body.Add(invocation);
CompleteMethod(bindingInfo);
}
}
/// <summary>
/// 完善本地绑定的方法
/// </summary>
/// <param name="item"></param>
protected void CompleteMethod(BindingEvent item)
{
var funcNode = classNode.Descendants.OfType<MethodDeclaration>().Where(x => x.Name == item.bindingSource).FirstOrDefault();
if (funcNode == null)
{
var parameter = item.bindingTargetType.type.GetMethod("AddListener").GetParameters()[0];
List<ParameterDeclaration> arguments = new List<ParameterDeclaration>();
var parameters = parameter.ParameterType.GetGenericArguments();
int count = 0;
foreach (var para in parameters)
{
ParameterDeclaration argument = new ParameterDeclaration(new ICSharpCode.NRefactory.CSharp.PrimitiveType(para.Name), "arg" + count++);
arguments.Add(argument);
}
{
funcNode = new MethodDeclaration();
funcNode.Name = item.bindingSource;
funcNode.Modifiers |= Modifiers.Protected;
funcNode.ReturnType = new ICSharpCode.NRefactory.CSharp.PrimitiveType("void");
funcNode.Parameters.AddRange(arguments);
funcNode.Body = new BlockStatement();
classNode.AddChild(funcNode, Roles.TypeMemberRole);
}
}
}
/// <summary>
/// 分析代码中的绑定关系
/// </summary>
/// <param name="components"></param>
internal void AnalysisBinding(List<ComponentItem> components)
{
if (classNode != null)
{
if (InitComponentsNode != null)
{
var invctions = InitComponentsNode.Body.Descendants.OfType<InvocationExpression>();
foreach (var item in invctions)
{
AnalysisLoaclInvocation(item, components);
}
}
if (PropBindingsNode != null)
{
var invctions = PropBindingsNode.Body.Descendants.OfType<InvocationExpression>();
foreach (var item in invctions)
{
if (item.Target.ToString().Contains("RegistMember"))
{
AnalysisBindingMembers(item, components);
}
else if (item.Target.ToString().Contains("RegistEvent"))
{
AnalysisBindingEvents(item, components);
}
}
}
}
}
/// <summary>
/// 分析本地方法
/// </summary>
/// <param name="invocation"></param>
/// <param name="components"></param>
protected virtual void AnalysisLoaclInvocation(InvocationExpression invocation, List<ComponentItem> components)
{
var component = components.Find(x => invocation.Target.ToString().Contains("m_" + x.name));
if (component != null)
{
string bindingSource = invocation.Arguments.First().ToString();
var info = component.eventItems.Find(x => invocation.Target.ToString().Contains("m_" + component.name + "." + x.bindingTarget) && !x.runtime && x.bindingSource == bindingSource);
if (info == null)
{
var express = invocation.Target as MemberReferenceExpression;
var target = (express.Target as MemberReferenceExpression).MemberNameToken.Name;
Type infoType = GetTypeClamp(component.componentType, target);
info = new BindingEvent();
info.runtime = false;
info.bindingSource = bindingSource;
info.bindingTarget = target;
info.bindingTargetType.Update(infoType);
component.eventItems.Add(info);
}
}
}
/// <summary>
/// 分析绑定member
/// </summary>
/// <param name="invocation"></param>
/// <param name="components"></param>
protected virtual void AnalysisBindingMembers(InvocationExpression invocation, List<ComponentItem> components)
{
var component = components.Find(x => invocation.Arguments.Count > 1 && invocation.Arguments.First().ToString().Contains("m_" + x.name));
if (component != null)
{
var source = invocation.Arguments.ToArray()[1].ToString().Replace("\"", "");
var info = component.viewItems.Find(x => x.bindingSource == source);
if (info == null)
{
info = new BindingShow();
info.bindingSource = source;
var arg0 = invocation.Arguments.First().ToString().Replace("\"", "");
var targetName = arg0.Substring(arg0.IndexOf(".") + 1);
var type = component.componentType.GetProperty(targetName);
info.bindingTarget = targetName;
info.bindingTargetType.Update(type.PropertyType);
component.viewItems.Add(info);
}
}
}
/// <summary>
/// 分析绑定方法
/// </summary>
/// <param name="invocation"></param>
/// <param name="components"></param>
protected virtual void AnalysisBindingEvents(InvocationExpression invocation, List<ComponentItem> components)
{
var component = components.Find(x => invocation.Arguments.Count > 1 && invocation.Arguments.First().ToString().Contains("m_" + x.name));
if (component != null)
{
var source = invocation.Arguments.ToArray()[1].ToString().Replace("\"", "");
var info = component.eventItems.Find(x => x.bindingSource == source && x.runtime);
if (info == null)
{
info = new BindingEvent();
info.bindingSource = source;
var arg0 = invocation.Arguments.First().ToString();
var targetName = arg0.Substring(arg0.IndexOf(".") + 1);
Type infoType = GetTypeClamp(component.componentType, targetName);
info.runtime = true;
info.bindingTarget = targetName;
info.bindingTargetType.Update(infoType);
component.eventItems.Add(info);
}
}
}
protected Type GetTypeClamp(Type baseType, string membername)
{
Type infoType = null;
var prop = baseType.GetProperty(membername);
if (prop != null)
{
infoType = prop.PropertyType;
}
var field = baseType.GetField(membername);
if (field != null)
{
infoType = field.FieldType;
}
return infoType;
}
}
}下面这个类，部分代码就是上面那个可视化界面，结合上面的代码，生成出来的：
/*************************************************************************************
* 作 者： zouhunter
* 创建时间： 2018-04-23 01:42:32
* 说 明： 1.部分代码自动生成
2.尽量使用MVVM模式
* ************************************************************************************/using BridgeUI;
using BridgeUI.Binding;
using UnityEngine;
using UnityEngine.UI;
using System.Collections;
using System.Collections.Generic;
using System;
//#if xLua
///<summary>
///[代码说明信息]
///<summary>
public class LuaPanel01 : BridgeUI.LuaPanel
{
[SerializeField]
private UnityEngine.UI.Button m_Button;
[SerializeField]
private UnityEngine.UI.Slider m_Slider;
[SerializeField]
private UnityEngine.UI.Toggle m_Toggle;
[SerializeField]
private UnityEngine.UI.Dropdown m_Dropdown;
[SerializeField]
private UnityEngine.UI.InputField m_InputField;
[SerializeField]
private UnityEngine.UI.Text m_Text;
[SerializeField]
private UnityEngine.RectTransform m_RawImage;
[SerializeField]
private UnityEngine.UI.Image m_Image;
[SerializeField]
private UnityEngine.UI.ScrollRect m_ScrollView;
[SerializeField]
private UnityEngine.UI.Image m_btnPic;
protected override void InitComponents ()
{
m_Button.onClick.AddListener (on_button_clicked);
m_Slider.onValueChanged.AddListener (on_slider_switched);
m_Slider.onValueChanged.AddListener (on_slider_switched1);
m_btnPic.onCullStateChanged.AddListener (on_cull_statechanged);
}
protected override void PropBindings ()
{
Binder.RegistMember<Sprite> ("m_Image.sprite", "image");
Binder.RegistMember<string> ("m_Text.text", "text");
Binder.RegistEvent (m_Button.onClick, "on_button_clicked", "我是一个按扭");
Binder.RegistEvent (m_Toggle.onValueChanged, "on_toggle_switched", m_Toggle);
Binder.RegistEvent (m_Slider.onValueChanged, "on_slider_switched");
Binder.RegistMember<UnityEngine.Color> ("m_btnPic.color", "btn_color");
Binder.RegistEvent (m_InputField.onEndEdit, "on_inputfield_edited", m_InputField);
Binder.RegistEvent (m_InputField.onEndEdit, "on_inputfield_edited1");
Binder.RegistMember<UnityEngine.Color> ("m_btnPic.color", "btn_color1");
Binder.RegistEvent (m_btnPic.onCullStateChanged, "on_cull_statechanged");
Binder.RegistEvent (m_Dropdown.onValueChanged, "on_dropdown_switched", m_Dropdown);
Binder.RegistEvent (m_ScrollView.onValueChanged, "on_scrollview_changed");
Binder.RegistMember<UnityEngine.Color> ("m_Image.color", "image_color");
}
protected override void Update ()
{
base.Update ();
if (Input.GetMouseButtonDown (1)) {
HandleData ("我是面板启动参数测试");
}
}
private void on_button_clicked ()
{
}
protected void on_slider_switched (Single arg0)
{
}
protected void on_slider_switched1 (Single arg0)
{
}
protected void on_cull_statechanged (Boolean arg0)
{
}
}五.集成框架
如果你有自己的界面框架，那么你可以考虑将mvvm集成到其中，毕竟你不使用mvvm模式也是可以正常运行的。
集成到框架中有一个关键，那就是view层的基类中，统一进行viewmodel的注册与注销。并指定viewmodel的传入方式，如果不动态传入那要它何用，既然要动态传入那么怎么解耦。我的框架中已经比较好的解决了这个问题，就算你不传入viewmodel也是可以设置绑定好的数据及事件的。前提是你将它们保存到一个IDictionary中。
下面是本框架绑定的方式：
protected virtual void HandleData(object data)
{
if (data is Binding.ViewModelBase)
{
BindingContext = data as Binding.ViewModelBase;
}
else
{
if (data is IDictionary)
{
LoadIDictionary(data as IDictionary);
}
}
}
private void LoadIDictionary(IDictionary data)
{
foreach (var item in data.Keys)
{
var key = item.ToString();
var prop = BindingContext.GetBindableProperty(key, data[item].GetType());
if (prop != null)
{
prop.ValueBoxed = data[item];
}
}
}
对了，本框架的地址：
unity-bridge-ui-framework https://github.com/zouhunter/unity-bridge-ui-framework绑定部分的代码地址为：https://github.com/zouhunter/unity-bridge-ui-framework/tree/master/Assets/Core/Binding
后记
在绑定的方法上，参考了不少开源的项目，有些使用了attribute来进行需要绑定的目标控件.个人觉得用反射来遍历一个Monobehaiver的子类，有一点不可取，毕竟这个类中的属性和字段加起来都有好几百个。
下面是一些相关参考过的的项目（一是表达敬意，二是期望对看到过的人一点其它方向的思路）
uMVVM https://github.com/MEyes/uMVVM
扫一扫
2708
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
