一起来学k8s 06.安装dashboard

Dashboard Install

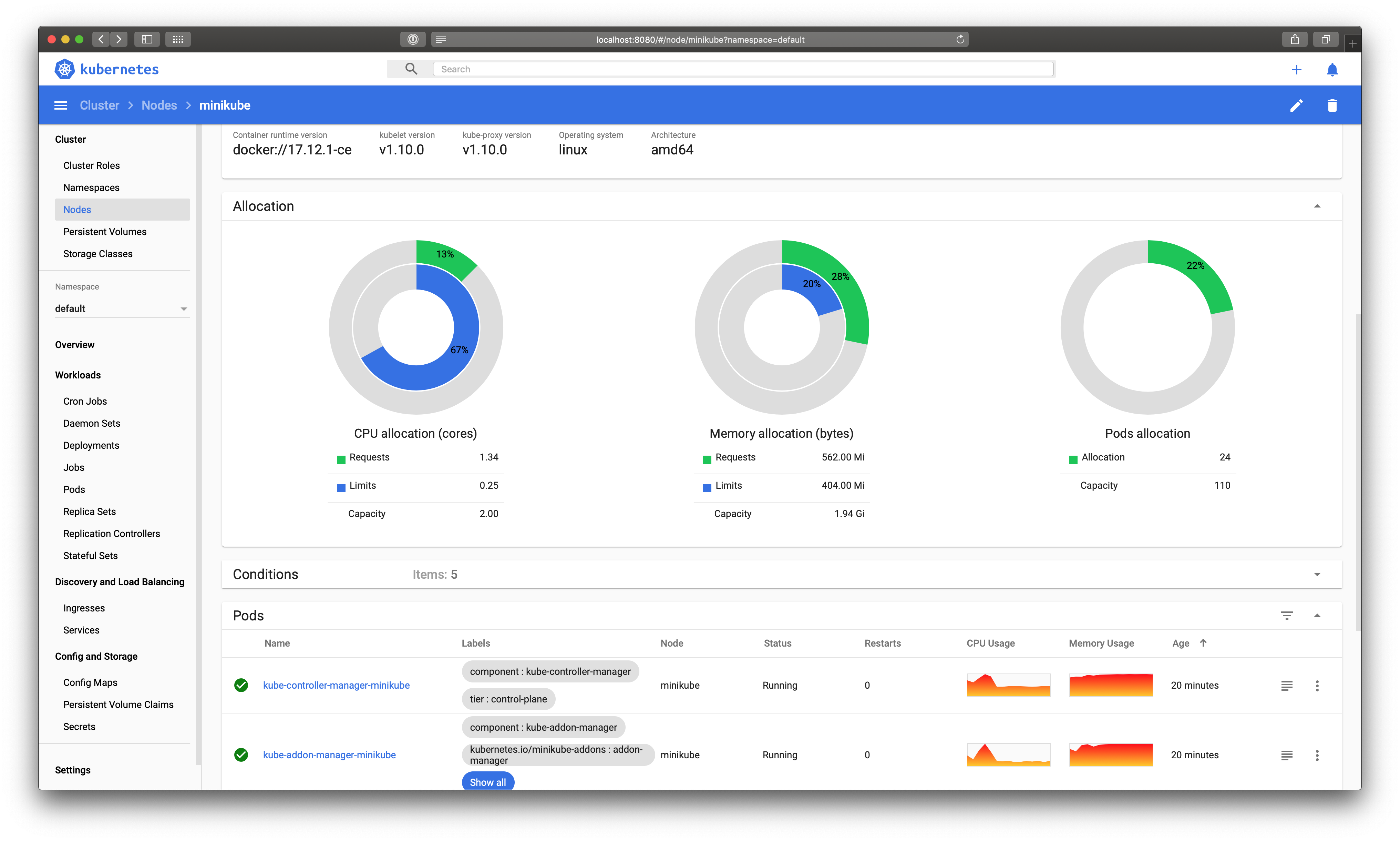

Kubernetes Dashboard就是k8s集群的web界面,集合了所有命令行可以操作的所有命令。界面如下所示

dashboard

环境

192.168.48.101 master01
192.168.48.201 node01
192.168.48.202 node02

dashboard 安装

k8s的dashboard安装可以说是非常简单,参考github的指导既可。项目地址如下

https://github.com/kubernetes/dashboard

官方安装命令

kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v1.10.1/src/deploy/recommended/kubernetes-dashboard.yaml

但是这么安装存在几个问题:

  1. 镜像国内无法直接访问,需要设置docker代理,才能下载镜像
  2. dashboard的默认web证书是自动生成的,由于时间和名称存在问题,导致谷歌和ie浏览器无法打开登录界面,经过测试Firefox可以正常打开

镜像

dashboardv1.10.1镜像下载

链接:https://pan.baidu.com/s/1A4NI1guHwOFQv-n7F6ajYA 提取码:fvne

各节点无脑加载镜像

docker load -i dashboard.tar.gz

创建dashboard

[root@master01 ~]# kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v1.10.1/src/deploy/recommended/kubernetes-dashboard.yaml
secret/kubernetes-dashboard-certs created
serviceaccount/kubernetes-dashboard created
role.rbac.authorization.k8s.io/kubernetes-dashboard-minimal created
rolebinding.rbac.authorization.k8s.io/kubernetes-dashboard-minimal created
deployment.apps/kubernetes-dashboard created
service/kubernetes-dashboard created

[root@master01 ~]# kubectl get pod -n kube-system
NAME                                    READY   STATUS    RESTARTS   AGE
coredns-fb8b8dccf-jfm2m                 1/1     Running   8          6d19h
coredns-fb8b8dccf-r8tqp                 1/1     Running   7          6d19h
etcd-master                             1/1     Running   5          6d19h
kube-apiserver-master01                   1/1     Running   5          6d19h
kube-controller-manager-master01          1/1     Running   4          6d19h
kube-flannel-ds-amd64-26xjf             1/1     Running   7          6d19h
kube-flannel-ds-amd64-82s7n             1/1     Running   3          6d19h
kube-flannel-ds-amd64-sd2j9             1/1     Running   3          6d19h
kube-proxy-792hk                        1/1     Running   5          6d19h
kube-proxy-88cgt                        1/1     Running   3          6d19h
kube-proxy-frgtq                        1/1     Running   2          6d19h
kube-scheduler-master01                   1/1     Running   4          6d19h
kubernetes-dashboard-5f7b999d65-rmxhw   1/1     Running   0          92s
[root@master ~]#

kubernetes-dashboard service 在集群内部,无法再外部访问,为了方便访问,得暴露kubernetes-dashboard 443端口给NodePort

[root@master01 ~]# kubectl get svc -n kube-system
NAME                   TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                  AGE
kube-dns               ClusterIP   10.96.0.10      <none>        53/UDP,53/TCP,9153/TCP   6d19h
kubernetes-dashboard   ClusterIP   10.109.71.206   <none>        443/TCP                  2m25s

[root@master01 ~]# kubectl edit svc kubernetes-dashboard  -n kube-system

# Please edit the object below. Lines beginning with a '#' will be ignored,
# and an empty file will abort the edit. If an error occurs while saving this file will be
# reopened with the relevant failures.
#
apiVersion: v1
kind: Service
metadata:
  annotations:
    kubectl.kubernetes.io/last-applied-configuration: |
      {"apiVersion":"v1","kind":"Service","metadata":{"annotations":{},"labels":{"k8s-app":"kubernetes-dashboard"},"name":"kubernetes-dashboard","namespace":"kube-system"},"spec":{"ports":[{"port":443,"targetPort":8443}],"selector":{"k8s-app":"kubernetes-dashboard"}}}
  creationTimestamp: "2019-04-06T14:30:32Z"
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kube-system
  resourceVersion: "37052"
  selfLink: /api/v1/namespaces/kube-system/services/kubernetes-dashboard
  uid: 88d3c228-5878-11e9-8c85-000c296cdc6e
spec:
  clusterIP: 10.109.71.206
  ports:
  - port: 443
    protocol: TCP
    targetPort: 8443
  selector:
    k8s-app: kubernetes-dashboard
  sessionAffinity: None
  type: NodePort
status:
  loadBalancer: {}

[root@master01 ~]# kubectl get svc -n kube-system
NAME                   TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                  AGE
kube-dns               ClusterIP   10.96.0.10      <none>        53/UDP,53/TCP,9153/TCP   6d19h
kubernetes-dashboard   NodePort    10.109.71.206   <none>        443:30440/TCP            6m41s

通过谷歌浏览器访问,发现居然无法继续,如下图所示:

# Copyright 2017 The Kubernetes Authors. # # Licensed under the Apache License, Version 2.0 (the "License"); # you may not use this file except in compliance with the License. # You may obtain a copy of the License at # # http://www.apache.org/licenses/LICENSE-2.0 # # Unless required by applicable law or agreed to in writing, software # distributed under the License is distributed on an "AS IS" BASIS, # WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. # See the License for the specific language governing permissions and # limitations under the License. # ------------------- Dashboard Secret ------------------- # apiVersion: v1 kind: Secret metadata: labels: k8s-app: kubernetes-dashboard name: kubernetes-dashboard-certs namespace: kube-system type: Opaque --- # ------------------- Dashboard Service Account ------------------- # apiVersion: v1 kind: ServiceAccount metadata: labels: k8s-app: kubernetes-dashboard name: kubernetes-dashboard namespace: kube-system --- # ------------------- Dashboard Role & Role Binding ------------------- # kind: Role apiVersion: rbac.authorization.k8s.io/v1 metadata: name: kubernetes-dashboard-minimal namespace: kube-system rules: # Allow Dashboard to create 'kubernetes-dashboard-key-holder' secret. - apiGroups: [""] resources: ["secrets"] verbs: ["create"] # Allow Dashboard to create 'kubernetes-dashboard-settings' config map. - apiGroups: [""] resources: ["configmaps"] verbs: ["create"] # Allow Dashboard to get, update and delete Dashboard exclusive secrets. - apiGroups: [""] resources: ["secrets"] resourceNames: ["kubernetes-dashboard-key-holder", "kubernetes-dashboard-certs"] verbs: ["get", "update", "delete"] # Allow Dashboard to get and update 'kubernetes-dashboard-settings' config map. - apiGroups: [""] resources: ["configmaps"] resourceNames: ["kubernetes-dashboard-settings"] verbs: ["get", "update"] # Allow Dashboard to get metrics from heapster. - apiGroups: [""] resources: ["services"] resourceNames: ["heapster"] verbs: ["proxy"] - apiGroups: [""] resources: ["services/proxy"] resourceNames: ["heapster", "http:heapster:", "https:heapster:"] verbs: ["get"] --- apiVersion: rbac.authorization.k8s.io/v1 kind: RoleBinding metadata: name: kubernetes-dashboard-minimal namespace: kube-system roleRef: apiGroup: rbac.authorization.k8s.io kind: Role name: kubernetes-dashboard-minimal subjects: - kind: ServiceAccount name: kubernetes-dashboard namespace: kube-system --- # ------------------- Dashboard Deployment ------------------- # kind: Deployment apiVersion: apps/v1 metadata: labels: k8s-app: kubernetes-dashboard name: kubernetes-dashboard namespace: kube-system spec: replicas: 1 revisionHistoryLimit: 10 selector: matchLabels: k8s-app: kubernetes-dashboard template: metadata: labels: k8s-app: kubernetes-dashboard spec: containers: - name: kubernetes-dashboard image: k8s.gcr.io/kubernetes-dashboard-amd64:v1.10.1 imagePullPolicy: IfNotPresent ports: - containerPort: 8443 protocol: TCP args: - --auto-generate-certificates # Uncomment the following line to manually specify Kubernetes API server Host # If not specified, Dashboard will attempt to auto discover the API server and connect # to it. Uncomment only if the default does not work. #- --apiserver-host=http://192.168.140.129:8080 volumeMounts: - name: kubernetes-dashboard-certs mountPath: /certs # Create on-disk volume to store exec logs - mountPath: /tmp name: tmp-volume livenessProbe: httpGet: scheme: HTTPS path: / port: 8443 initialDelaySeconds: 30 timeoutSeconds: 30 volumes: - name: kubernetes-dashboard-certs secret: secretName: kubernetes-dashboard-certs - name: tmp-volume emptyDir: {} serviceAccountName: kubernetes-dashboard # Comment the following tolerations if Dashboard must not be deployed on master tolerations: - key: node-role.kubernetes.io/master effect: NoSchedule --- # ------------------- Dashboard Service ------------------- # kind: Service apiVersion: v1 metadata: labels: k8s-app: kubernetes-dashboard name: kubernetes-dashboard namespace: kube-system spec: type: NodePort ports: - port: 443 targetPort: 8443 selector: k8s-app: kubernetes-dashboard
