Caffe—根据log日志绘制loss曲线和accuracy

本文在此只讲述Ubuntu16.04下
caffe训练日志绘制loss曲线以及accuracy
如果是windows平台直接跳转文末

caffe中其实已经自带了这样的小工具

• caffe-master/tools/extra/parse_log.sh
• caffe-master/tools/extra/extract_seconds.py
• caffe-master/tools/extra/plot_training_log.py.example

拷贝以上文件到当前log目录下(训练日志保存目录下)
并将plot_training_log.py.example改名为plot_training_log.py

第一步保存日志文件，用重定向即可：

• 如果您已有log文件忽略，没有请将训练日志保存（可参考如下代码）
  $TOOLS/caffe train --solver=$SOLVERFILE 2>&1 |tee out.log

第二步直接绘制：

• 注意，采用的是Python2.7不是Python3

python plot_training_log.py 2 testloss.png out.log

• Notes: 上述代码中的参数2－是选择画哪种类型的图片，具体数字是代表哪个类型可以查看帮助信息看到：

    1. Supporting multiple logs.
    2. Log file name must end with the lower-cased ".log".

• Supported chart types:

    0: Test accuracy  vs. Iters
    1: Test accuracy  vs. Seconds
    2: Test loss  vs. Iters
    3: Test loss  vs. Seconds
    4: Train learning rate  vs. Iters
    5: Train learning rate  vs. Seconds

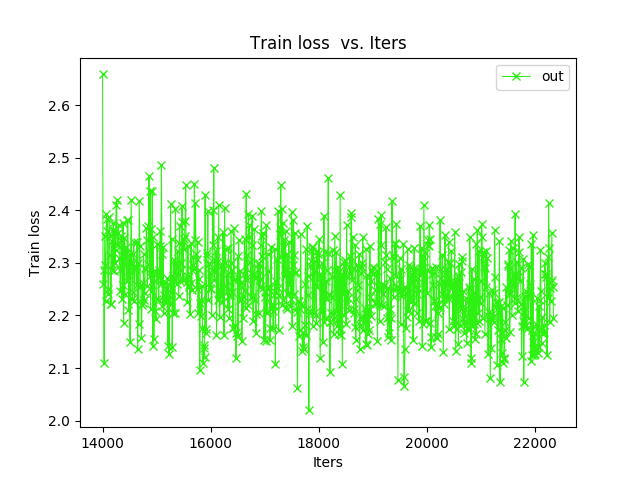

    6: Train loss  vs. Iters
    7: Train loss  vs. Seconds

读者根据自身需求进行修改参数

当遇到如下情况

onds.py: 权限不够
paste: aux4.txt: 没有那个文件或目录
rm: 无法删除'aux4.txt': 没有那个文件或目录
/home/th/data/TH/CARlog/parse_log.sh:
行 47: /home/th/data/TH/CARlog/extract_seconds.py: 权限不够
paste: aux3.txt: 没有那个文件或目录
rm: 无法删除'aux3.txt': 没有那个文件或目录

因为aux4.txt是由aux3.txt来的，没有aux3.txt就无法生成aux4.txt；
也就报错说不能paste和rm aux4.txt。
在extract_seconds.py中也是通过寻找sovling来确定开始时间的。
如果单独用parse_log.py生成日志文件，不会报aux4.txt的错误，但会报extract_seconds.py的错

在parse_log.sh中 line28-31 修改两行代码：

grep '] Solving ' $1 > aux3.txt
# grep 'Testing net' $1 >> aux3.txt
grep 'Train net' $1 >> aux3.txt

同时需要修改plot_training_log.py文件中的load_data()函数
之所以修改这个函数，因为原函数是从 .log.test 和 .log.train 的第一行读取数据
但是第一行是单词如法转换成浮点数，必须从第二行开始读取数据。

load_data()修改代码如下：

def load_data(data_file, field_idx0, field_idx1):
    data = [[], []]
    with open(data_file, 'r') as f:
        for line in f:
            line = line.strip()
            if line[0] != '#':
                line=','.join(filter(lambda x: x, line.split(' ')))
                print line
                fields = line.split(',')
                print fields
                data[0].append(float(fields[field_idx0].strip())
