一.MUX VLAN的由来

为了隔离用户，为不同的用户分配不同的VLAN，这样会导致使用大量的VLAN。而使用MUX VLAN可以利用其特性，节约一部分VLAN资源，且实现相同的效果。

如：现在网络中有3个用户组，A,B,C。要求A能与B,C互访；B可以与A互访，不能与C互访，且内部可以互访；C只能与A互访内部不能互访。用传统的VLAN也可以实现这个功能，但需要为用户组C内的所有用户分配一个VLAN来实现组内隔离，浪费VLAN。使用MUX VLAN可以将用户组划分到隔离型VLAN中实现相同的功能。

二.MUX VLAN描述

MUX VLAN由主VLAN和从VLAN构成，从VLAN又分为了隔离型VLAN和互通型VLAN。

从VLAN要与主VLAN绑定，一个主VLAN中最多设置一个隔离型从VLAN，可以设置多个互通型VLAN。

主VLAN可以和所有VLAN进行通信，内部也可以通信；互通型VLAN可以和主VLAN通信，内部也可以通信；隔离型VLAN可以和主VLAN通信，内部不同通信（当跨越交换机时，与另外一个交换机上的相同隔离型VLAN可以通信）

三.MUX VLAN对外访问的方式

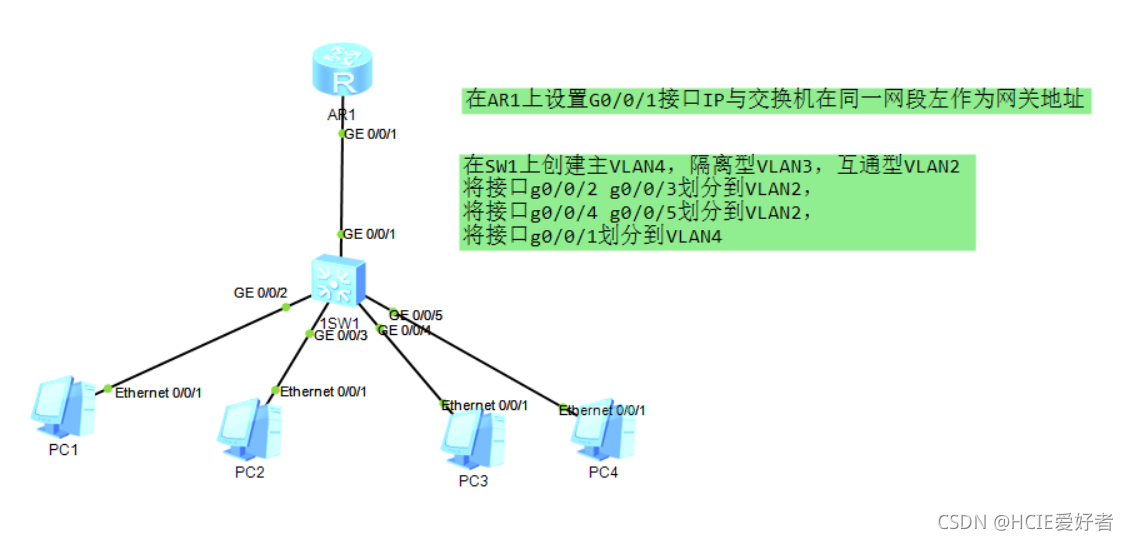

（一）将交换机上连路由器的接口设置为主VLAN的接口。

SW1的配置：

[SW1]display  current-configuration
#
sysname SW1
#
vlan batch 2 to 4
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
diffserv domain default
#
drop-profile default
#
vlan 4
 mux-vlan
 subordinate separate 3
 subordinate group 2
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password simple admin
 local-user admin service-type http
#
interface Vlanif1
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 4
 port mux-vlan enable
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 2
 port mux-vlan enable
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 2
 port mux-vlan enable
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 3
 port mux-vlan enable
#
interface GigabitEthernet0/0/5
 port link-type access
 port default vlan 3
 port mux-vlan enable
#
interface GigabitEthernet0/0/6
#
interface GigabitEthernet0/0/7
#
interface GigabitEthernet0/0/8
#
interface GigabitEthernet0/0/9
#
interface GigabitEthernet0/0/10
#
interface GigabitEthernet0/0/11
#
interface GigabitEthernet0/0/12
#
interface GigabitEthernet0/0/13
#
interface GigabitEthernet0/0/14
#
interface GigabitEthernet0/0/15
#
interface GigabitEthernet0/0/16
#
interface GigabitEthernet0/0/17
#
interface GigabitEthernet0/0/18
#
interface GigabitEthernet0/0/19
#
interface GigabitEthernet0/0/20
#
interface GigabitEthernet0/0/21
#
interface GigabitEthernet0/0/22
#
interface GigabitEthernet0/0/23
#
interface GigabitEthernet0/0/24
#
interface NULL0
#
user-interface con 0
user-interface vty 0 4
#
return

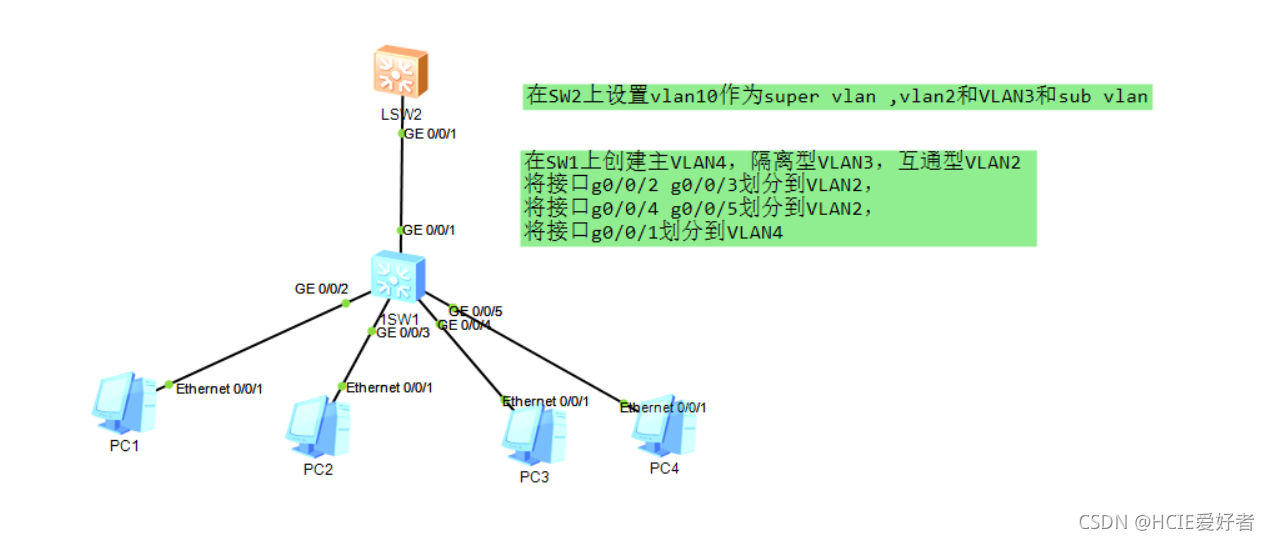

（二）通过VLAN聚合实现访问外网

SW2的代码：

[SW2]display  current-configuration
#
sysname SW2
#
vlan batch 2 to 3 10
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
diffserv domain default
#
drop-profile default
#
vlan 10
 aggregate-vlan
 access-vlan 2 to 3
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password simple admin
 local-user admin service-type http
#
interface Vlanif1
#
interface Vlanif10
 ip address 192.168.1.254 255.255.255.0
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4
#
interface GigabitEthernet0/0/2
#
interface GigabitEthernet0/0/3
#
interface GigabitEthernet0/0/4
#
interface GigabitEthernet0/0/5
#
interface GigabitEthernet0/0/6
#
interface GigabitEthernet0/0/7
#
interface GigabitEthernet0/0/8
#
interface GigabitEthernet0/0/9
#
interface GigabitEthernet0/0/10
#
interface GigabitEthernet0/0/11
#
interface GigabitEthernet0/0/12
#
interface GigabitEthernet0/0/13
#
interface GigabitEthernet0/0/14
#
interface GigabitEthernet0/0/15
#
interface GigabitEthernet0/0/16
#
interface GigabitEthernet0/0/17
#
interface GigabitEthernet0/0/18
#
interface GigabitEthernet0/0/19
#
interface GigabitEthernet0/0/20
#
interface GigabitEthernet0/0/21
#
interface GigabitEthernet0/0/22
#
interface GigabitEthernet0/0/23
#
interface GigabitEthernet0/0/24
#
interface NULL0
#
user-interface con 0
user-interface vty 0 4
#
return
