PyQt5与OpenCV实现简易图像处理工具
作为一名大二的人工智能专业学生，在学习图像处理相关知识的过程中，我接触到了一段非常实用且有趣的代码。这段代码利用 PyQt5 和 OpenCV 实现了一个简易的图像处理器，它不仅加深了我对图像处理算法的理解，还让我对 GUI（图形用户界面）开发有了初步的认识，今天就来和大家分享一下这段代码的内容以及用法。
一、代码总体功能概述
这段代码实现了一个功能较为全面的图像处理工具。它能够加载本地图片文件，并对图片进行一系列常见的处理操作，如灰度化、去噪、锐化、显示灰度直方图、离散傅里叶变换（DFT）以及离散余弦变换（DCT）。处理后的图像可以清晰地显示在界面上，同时还可以将结果保存到本地，方便我们对不同处理效果进行对比和分析，对于学习图像处理原理以及实践操作都非常有帮助。
二、代码结构分析与功能说明
（一）导入模块
import sys
import cv2
import numpy as np
from PyQt5.QtWidgets import (
QApplication, QMainWindow, QWidget, QLabel, QPushButton,
QFileDialog, QMessageBox, QVBoxLayout, QHBoxLayout, QFrame
)
from PyQt5.QtGui import QPixmap, QImage
from PyQt5.QtCore import Qt
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei'] #使用黑体
plt.rcParams['axes.unicode_minus'] = False #解决负号显示问题这里的代码导入了多个模块，包括系统模块 sys，用于图像处理的 cv2（OpenCV 库）和数值计算的 numpy。PyQt5 相关模块用于构建图形用户界面，涵盖了窗口、按钮、标签、对话框、消息框以及布局管理等界面元素。通过这些模块可以设计出直观、易用的操作界面。matplotlib 库虽然在这段代码中未直接用于绘制图像，但设置了其参数以确保中文和负号能够正确显示，避免编码问题导致的显示错误。
（二）主窗口类 ImageProcessor
class ImageProcessor(QMainWindow):
"""主窗口类，负责图像处理界面的创建和逻辑处理"""
def __init__(self):
super().__init__()
self.setWindowTitle("PyQt图像处理器") # 设置窗口标题
self.resize(900, 600) # 设置窗口大小
# 存储图像数据的字典
self.image_data = {
'original': None, # 原始图像
'processed': None # 处理后的图像
}
# 创建主窗口小部件并设置为主窗口的中央部件
main_widget = QWidget()
self.setCentralWidget(main_widget)
# 设置主布局为垂直布局
main_layout = QVBoxLayout(main_widget)
# 设置主窗口的样式（背景色、按钮样式等）
main_widget.setStyleSheet("""
QWidget {
background-color: #f0f4f8;
}
QLabel {
border: 2px solid #aaa;
border-radius: 10px;
background-color: white;
padding: 5px;
box-shadow: 0px 4px 6px rgba(0, 0, 0, 0.1);
}
QPushButton {
font-size: 15px;
padding: 8px 18px;
min-width: 100px;
}
""")
# 创建顶部布局：包含加载和保存按钮
top_layout = QHBoxLayout()
load_btn = QPushButton("📂 加载图片") # 加载图片按钮
save_btn = QPushButton("💾 保存图像") # 保存图像按钮
# 连接按钮的点击事件
load_btn.clicked.connect(self.load_image)
save_btn.clicked.connect(self.save_image)
# 将按钮添加到顶部布局
top_layout.addWidget(load_btn)
top_layout.addWidget(save_btn)
top_layout.addStretch() # 添加弹性空间
main_layout.addLayout(top_layout)
# 添加水平分割线
main_layout.addWidget(self._h_line())
# 创建图像显示区域布局
img_layout = QHBoxLayout()
self.original_label = QLabel("原始图像") # 原始图像标签
self.processed_label = QLabel("处理后图像") # 处理后图像标签
# 设置图像标签的样式
for label in (self.original_label, self.processed_label):
label.setFixedSize(400, 400) # 设置固定大小
label.setAlignment(Qt.AlignmentFlag.AlignCenter) # 设置居中对齐
label.setStyleSheet("border: 1px solid #ddd;")
# 将图像标签添加到布局
img_layout.addWidget(self.original_label)
img_layout.addWidget(self._v_line()) # 添加垂直分割线
img_layout.addWidget(self.processed_label)
img_layout.setSpacing(0) # 设置布局间距为0
main_layout.addLayout(img_layout)
main_layout.addWidget(self._h_line()) # 添加水平分割线
# 创建底部按钮布局（图像处理功能按钮）
bottom_layout = QHBoxLayout()
# 按钮配置列表：包含按钮文字和对应的处理模式
button_config = [
("⚫灰度化", "gray"),
("🔍去噪", "denoise"),
("✨锐化", "sharpen"),
("📊直方图", "histogram"),
("🌀傅里叶变换", "dft"),
("🔷余弦变换", "dct")
]
# 循环创建所有功能按钮
for text, func in button_config:
btn = QPushButton(text) # 创建按钮
# 使用lambda闭包绑定处理函数，保持func值
btn.clicked.connect(lambda _, f=func: self.process(f))
bottom_layout.addWidget(btn) # 将按钮添加到布局
bottom_layout.addStretch() # 添加弹性空间
main_layout.addLayout(bottom_layout) # 将底部布局添加到主布局在 ImageProcessor 类的初始化函数中，完成了界面布局的设计以及相关事件的绑定。设置了窗口的标题和大小，定义了一个字典 image_data 用于存储原始图像和处理后的图像数据。通过一系列的布局管理代码，创建了顶部布局（包含加载和保存按钮）、图像显示区域布局（包含原始图像和处理后图像的标签）以及底部按钮布局（包含各种图像处理功能按钮）。同时，为各个控件设置了样式，使其界面更加美观和易于使用。
（三）辅助方法
# 辅助方法：创建水平分割线
def _h_line(self):
line = QFrame()
line.setFrameShape(QFrame.Shape.HLine) # 设置为水平线
line.setFrameShadow(QFrame.Shadow.Sunken) # 设置阴影效果
line.setStyleSheet("color: #ccc;") # 设置颜色
return line
# 辅助方法：创建垂直分割线
def _v_line(self):
line = QFrame()
line.setFrameShape(QFrame.Shape.VLine) # 设置为垂直线
line.setFrameShadow(QFrame.Shadow.Sunken) # 设置阴影效果
line.setStyleSheet("color: #ccc;") # 设置颜色
return line这两个辅助方法分别用于生成水平和垂直的分割线。通过设置分割线的形状、阴影效果以及颜色样式，使其在界面中起到了很好的分隔和装饰作用，增强了界面的层次感和美观度。
（四）图像加载与显示相关函数
def load_image(self):
"""加载图像文件并初始化显示"""
# 打开文件选择对话框
file, _ = QFileDialog.getOpenFileName(
self, "选择图片", "", "图片文件 (*.png *.jpg *.bmp)"
)
if file: # 如果选择了文件
img = cv2.imread(file) # 使用OpenCV读取图像
if img is None: # 如果读取失败
QMessageBox.warning(self, "错误", "无法加载图像")
return
# 保存原始图像和初始处理图像
self.image_data['original'] = img
self.image_data['processed'] = img.copy()
# 显示原始图像
self.show_image(img, self.original_label)load_image 函数用于加载本地图片文件。它利用 QFileDialog 打开文件选择对话框，让用户选择图片文件。选中文件后，使用 OpenCV 的 imread 函数读取图像数据，并将其存储到 image_data 字典的 “original” 键对应的值中，同时调用 show_image 函数将原始图像显示在界面的原始图像标签位置。在读取图像失败时，会弹出警告消息框提示用户。
def show_image(self, img, label):
"""将OpenCV图像转换为QImage并显示在标签中"""
# 确保图像是三通道格式
if len(img.shape) == 2: # 如果是灰度图
rgb = cv2.cvtColor(img, cv2.COLOR_GRAY2RGB)
else: # 如果是彩色图
rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
# 获取图像尺寸和通道数
h, w, ch = rgb.shape
bytes_per_line = ch * w # 每行的字节数
# 转换为QImage格式
q_img = QImage(
rgb.data, w, h, bytes_per_line, QImage.Format.Format_RGB888
)
# 设置标签的图像，保持宽高比
label.setPixmap(
QPixmap.fromImage(q_img).scaled(
350, 350, Qt.AspectRatioMode.KeepAspectRatio
)
)show_image 函数是关键的辅助函数，用于将 OpenCV 处理后的图像数据转换为 QImage 格式，从而能够在 PyQt5 的标签控件中显示出来。它先判断图像的通道数，对灰度图像和彩色图像分别进行相应的颜色空间转换，使其符合 QImage 的格式要求。然后根据图像数据创建 QImage 对象，并将其转换为 QPixmap 格式设置到指定的标签控件上，同时保持图像的宽高比，确保图像在显示区域中完整且不失真地呈现。
（五）图像处理主函数 process
def process(self, mode):
"""图像处理主函数，根据模式选择处理算法"""
if 'original' not in self.image_data or self.image_data['original'] is None:
# 如果没有加载原始图像，显示警告
QMessageBox.warning(self, "提示", "请先加载图片")
return
img = self.image_data['original'].copy() # 获取原始图像副本
result = None # 存储处理结果
# 根据选择的模式执行相应的图像处理
if mode == "gray": # 灰度化处理
result = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
result = cv2.cvtColor(result, cv2.COLOR_GRAY2BGR) # 转回三通道

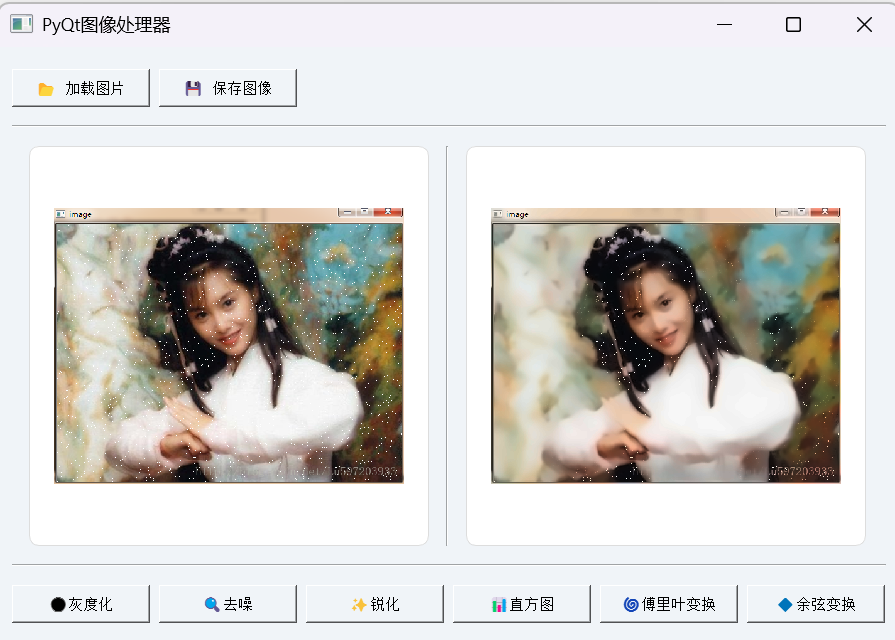

elif mode == "denoise": # 去噪处理
# 使用非局部均值去噪算法
result = cv2.fastNlMeansDenoisingColored(
img, None, 10, 10, 7, 21
)

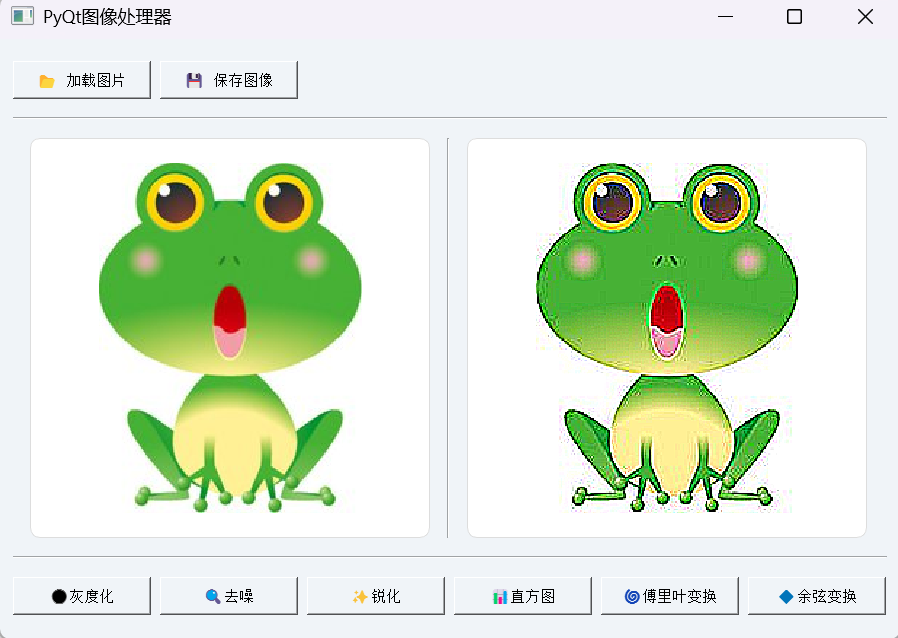

elif mode == "sharpen": # 锐化处理
# 定义锐化核
kernel = np.array([[-1, -1, -1],
[-1, 9, -1],
[-1, -1, -1]])
result = cv2.filter2D(img, -1, kernel) # 应用锐化核

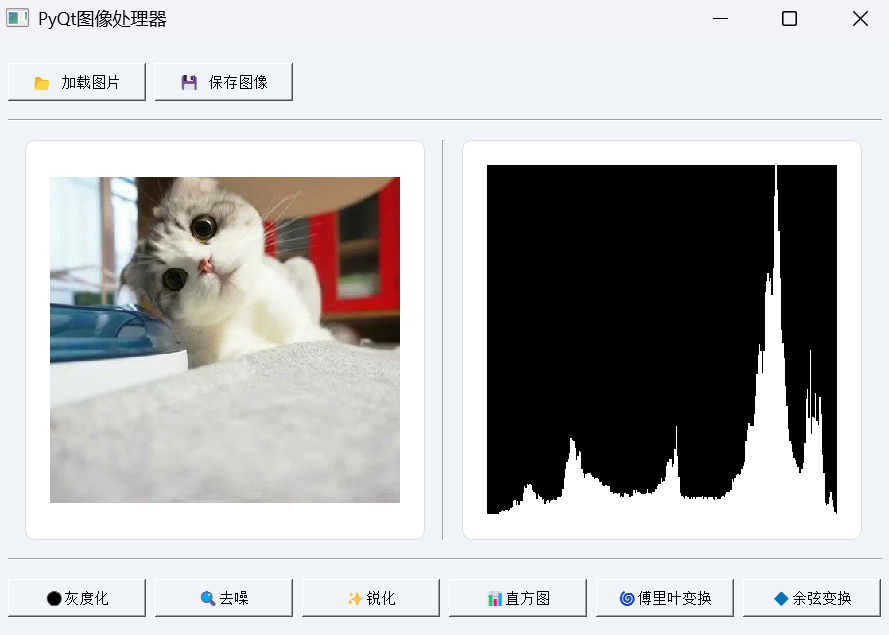

elif mode == "histogram": # 灰度直方图
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) # 转为灰度图
hist = cv2.calcHist([gray], [0], None, [256], [0, 256]) # 计算直方图
# 创建直方图可视化图像
hist_img = np.zeros((256, 256), dtype=np.uint8)
cv2.normalize(hist, hist, 0, 255, cv2.NORM_MINMAX)
# 绘制直方图
for i in range(256):
cv2.line(
hist_img, (i, 255), (i, 255 - int(hist[i][0])), 255, 1
)
result = cv2.cvtColor(hist_img, cv2.COLOR_GRAY2BGR)

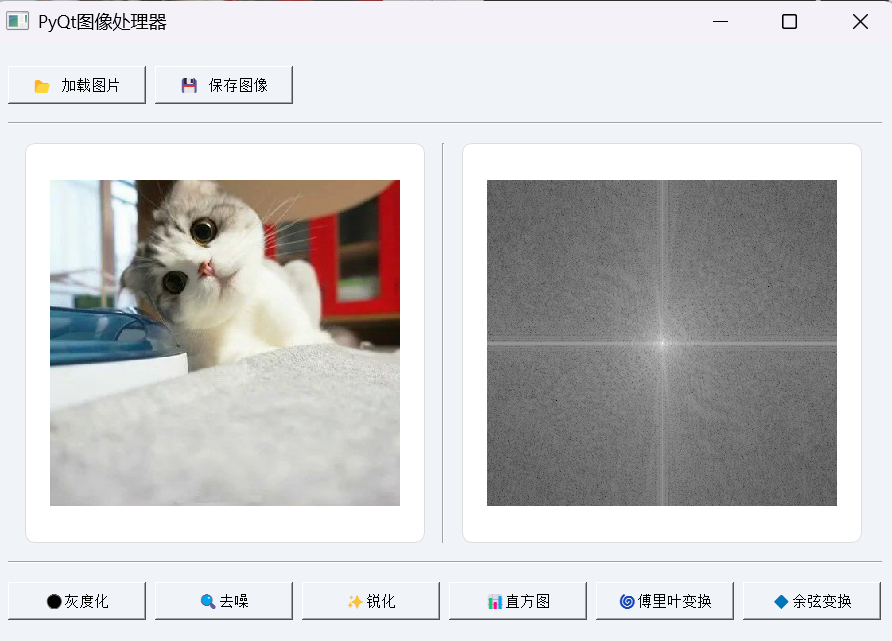

elif mode == "dft": # 离散傅里叶变换
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) # 转为灰度图
dft = cv2.dft(np.float32(gray), flags=cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft) # 将低频部分移到中心
# 计算幅度谱并归一化
magnitude_spectrum = 20 * np.log(
cv2.magnitude(dft_shift[:,:,0], dft_shift[:,:,1])
)
result = cv2.normalize(
magnitude_spectrum, None, 0, 255, cv2.NORM_MINMAX, dtype=cv2.CV_8U
)
result = cv2.cvtColor(result, cv2.COLOR_GRAY2BGR)
elif mode == "dct": # 离散余弦变换
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) # 转为灰度图
gray_float = np.float32(gray) # 转换为浮点类型
dct = cv2.dct(gray_float) # 执行DCT变换
# 取绝对值并归一化
result = cv2.normalize(
np.abs(dct), None, 0, 255, cv2.NORM_MINMAX, dtype=cv2.CV_8U
)
result = cv2.cvtColor(result, cv2.COLOR_GRAY2BGR)
if result is not None: # 如果处理成功
self.image_data['processed'] = result # 保存处理结果
self.show_image(result, self.processed_label) # 显示处理后的图像process 函数是图像处理工具的核心逻辑部分。根据传入的处理模式参数 mode，该函数会选择相应的图像处理算法对原始图像进行操作，并将处理结果存储到 image_data 字典的 “processed” 键对应的值中，同时调用 show_image 函数将结果显示在处理后图像标签位置。实现了灰度化、去噪、锐化、灰度直方图、离散傅里叶变换和离散余弦变换等常见的图像处理功能。
（六）保存图像函数 save_image
def save_image(self):
"""保存处理后的图像到文件"""
if 'processed' not in self.image_data or self.image_data['processed'] is None:
# 如果没有处理后的图像，显示警告
QMessageBox.warning(self, "提示", "没有可保存的图像")
return
# 打开文件保存对话框
file, _ = QFileDialog.getSaveFileName(
self, "保存图像", "", "PNG (*.png);;JPG (*.jpg)"
)
if file: # 如果选择了保存路径
cv2.imwrite(file, self.image_data['processed']) # 保存图像
QMessageBox.information(self, "成功", f"图像已保存：{file}") # 显示成功消息当用户对图像处理结果满意并点击 “保存图像” 按钮时，save_image 函数会被触发。它通过 QFileDialog 打开文件保存对话框，让用户选择保存路径和文件格式（支持 PNG 和 JPG）。确定保存路径后，使用 OpenCV 的 imwrite 函数将处理后的图像保存到本地文件中，并弹出消息框提示用户保存成功。
三、代码用法详解
（一）运行环境准备
-
首先需要确保已经安装了 Python 环境，在命令行中输入
python --version可以查看已安装的 Python 版本。 -
安装必要的库，可以通过 pip 命令安装：
pip install opencv-python numpy pyqt5 matplotlib。这些库分别提供了图像处理函数、数值计算支持、图形用户界面框架以及绘图功能，是代码正常运行的基础。
（二）启动程序

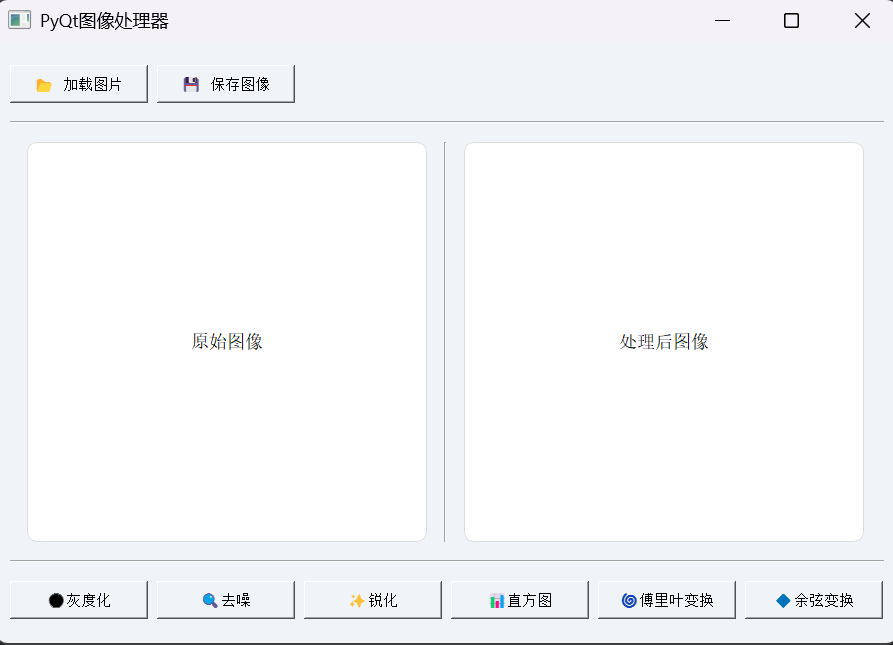

将上述代码保存为一个 Python 文件（如 image_processor.py），然后在命令行中导航到文件所在目录，运行命令 python image_processor.py，即可启动图像处理工具，出现主界面。
（三）加载图像
-
点击界面上方左侧的 “加载图片” 按钮，在弹出的文件选择对话框中，浏览并选中想要处理的本地图片文件（支持 png、jpg、bmp 格式）。
-
选中文件后，点击 “打开” 按钮，程序会读取图像并在界面左侧的原始图像显示区域显示该图像，同时原始图像数据会被存储起来，为后续的处理操作做好准备。
（四）图像处理操作
-
在界面下方的功能按钮区域，有多个图像处理功能按钮可供选择。
-

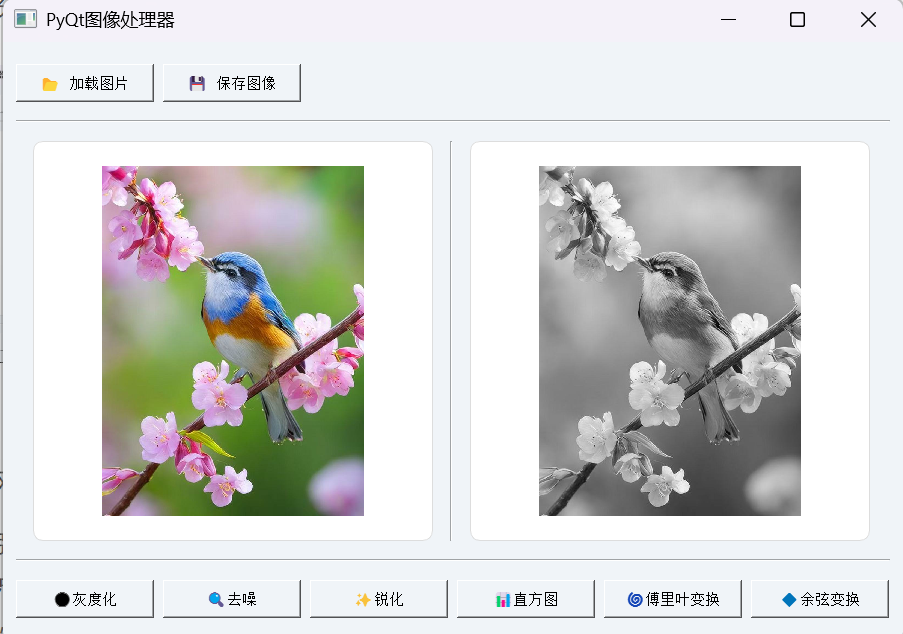

根据需要处理的效果，点击相应的按钮，例如点击 “灰度化” 按钮，程序会对原始图像进行灰度化处理，并将处理后的图像显示在右侧的处理后图像显示区域。可以看到图像由彩色变为灰度效果，直观地展现了灰度化操作的结果。
-
同样地，可以尝试点击其他按钮，如 “去噪”“锐化” 等，观察不同处理算法对图像产生的影响。每个处理操作都是对原始图像的独立操作，处理后的结果显示在右侧，方便与原始图像进行对比分析。
（五）保存处理后的图像
-
当对处理后的图像效果满意时，点击界面上方右侧的 “保存图像” 按钮。
-
在弹出的文件保存对话框中，选择保存的位置和文件名，以及文件格式（PNG 或 JPG），然后点击 “保存” 按钮，程序会将处理后的图像保存到指定的路径下，并弹出消息框提示保存成功，此时可以在文件保存位置查看保存好的图像文件。
四、总结与展望
通过这段代码的学习和实践，我收获颇丰。在图像处理方面，深入理解了灰度化、去噪、锐化、直方图、DFT 和 DCT 等常见算法的原理和实现方法，不再只是停留在理论知识的层面，而是能够实际看到它们对图像产生的效果，这有助于我更好地掌握图像处理的核心技术，为今后学习更复杂的图像处理和计算机视觉算法打下了坚实的基础。
在 GUI 开发方面，初次接触 PyQt5，了解了如何使用它来构建一个简单但功能实用的图形用户界面。从界面布局的设计到各个控件的使用，以及事件的绑定等，都有了一定的认识。这让我意识到，除了掌握核心算法外，能够设计出友好、便捷的用户界面也是将技术应用到实际产品中的重要一环。
不过，这段代码也有一定的局限性。例如，目前只实现了较为基础的图像处理功能，在面对更复杂的图像处理需求（如图像分割、目标检测等）时，可能需要进一步扩展和优化。而且在界面设计上还可以更加精细化，增加一些例如进度条、图像信息显示等功能，提升用户体验。
在未来的学习和实践中，我希望能够在此基础上继续深入探索图像处理领域，学习更多的算法并尝试将其集成到这个工具中，同时不断完善 GUI 的设计，使其成为一个更加强大、实用且易用的图像处理软件，为自己和他人的人工智能学习之旅提供更有力的辅助工具。
希望这篇博客能够帮助大家了解这段代码的内容和用法，如果有任何问题或建议，欢迎在评论区交流讨论！
