静态路由实验

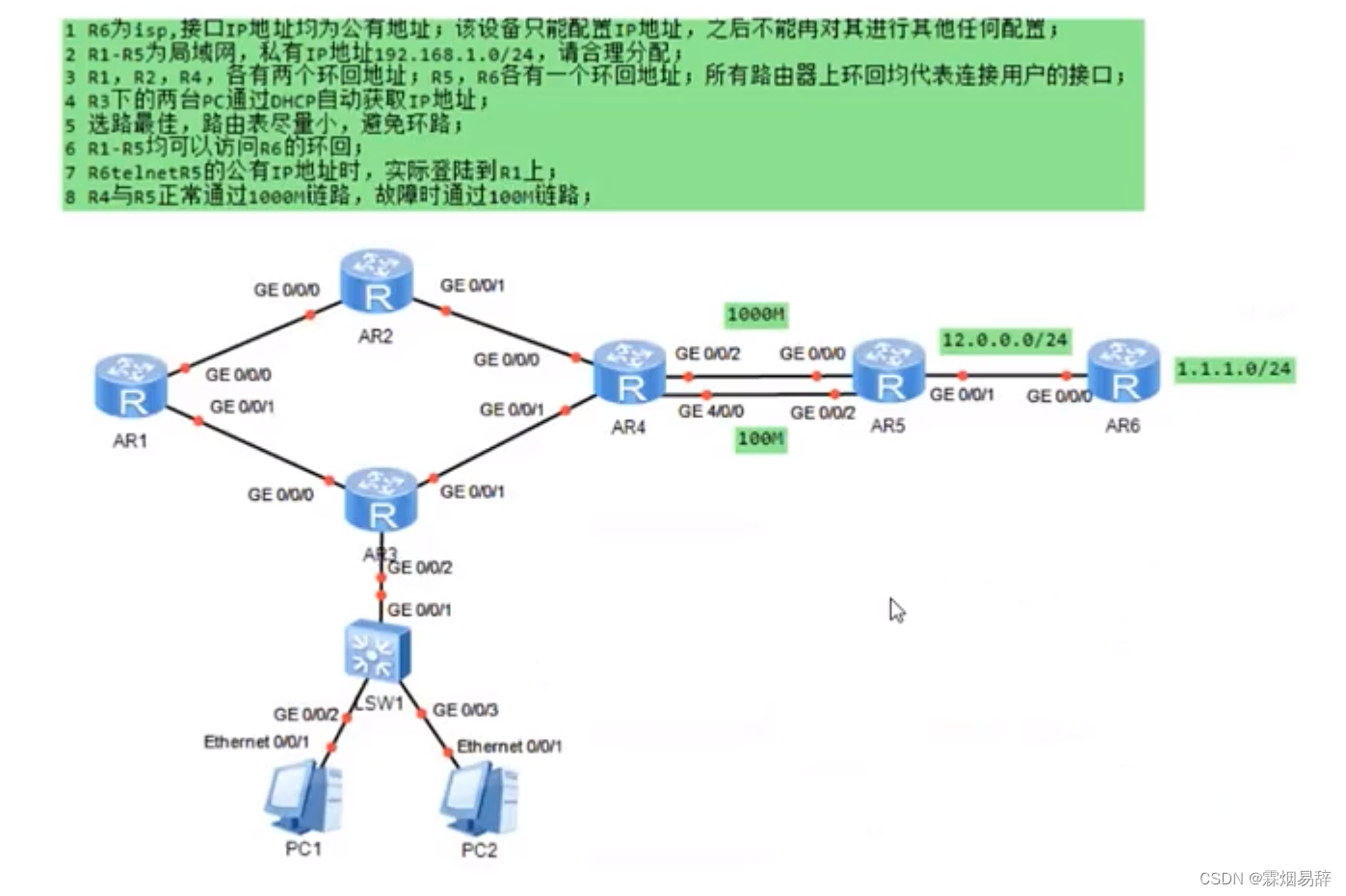

一、实验内容

二、实验要求

1、R6为ISP，接口IP地址均为公有地址；该设备只能配置IP地址，之后不能再对其进行其他任何配置；

2、R1-R5为局域网，私有IP地址192.168.1.0/24，请合理分配。

3、R1、R2、R4，各有两个环回地址；R5、R6各有一个环回地址；所有路由器上环回均代表连接用户的接口；

4、R3下的两台PC通过DHCP自动获取IP地址；

5、选路最佳，路由表尽量小，避免环路；

6、R1-R5均可以访问R6的环回；

7、R6telnetR5的共有IP地址时，实际登录到R1上；

8、R4与R5正常通过1000M链路，故障时通过100M；

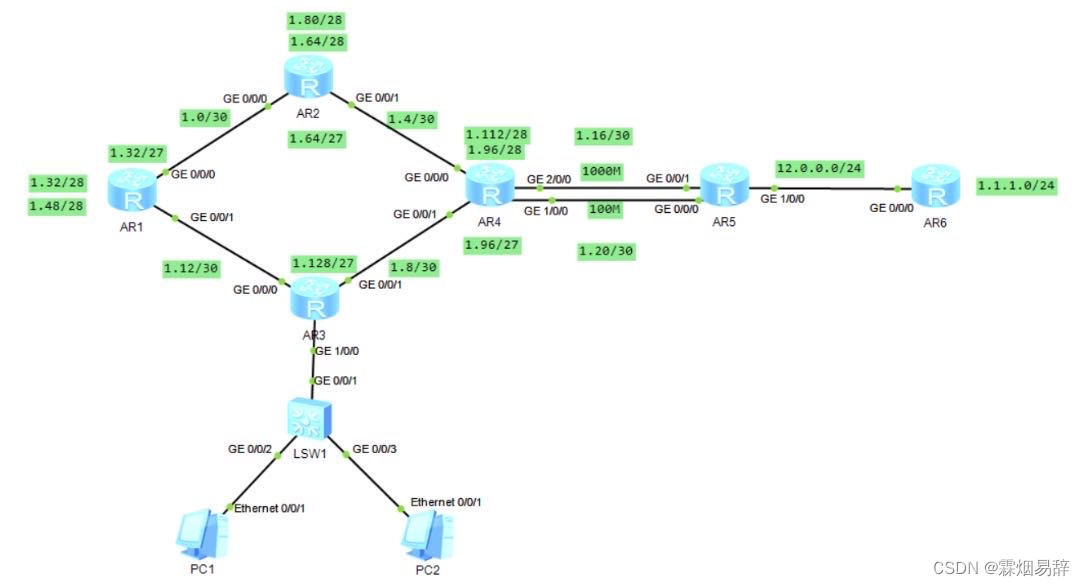

三、实验分析

1、网段划分

R1、R2、R4、R5均为环回接口，每一个需要一个网段，R1到R5之间有6条骨干链路，R5到R6一个网段，R3下的PC用DHCP获取，一个网段，总共8个网段。

2、IP划分

192.168.1.0/24

192.168.1.0/27---作为骨干链路 （还有六段自己的链路，再借三位）

192.168.1.0/30
192.168.1.4/30
192.168.1.8/30

192.168.1.12/30       192.168.1.16/30     192.168.1.20/30

192.168.1.32/27---r1环回

192.168.1.32/28

192.168.1.48/28

192.168.1.64/27---r2环回

192.168.1.64/28

192.168.1.80/28

192.168.1.96/27---r4环回

192.168.1.96/28

192.168.1.112/28

192.168.1.128/27---r3dhcp获取

192.168.1.160/27---r5环回

192.168.1.160/28

3、配置IP地址

R1：

直连网段

[r1]interface g0/0/0
[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 30

[r1]interface g0/0/1
[r1-GigabitEthernet0/0/1]ip address 192.168.1.13 30

环回网段

[r1]interface LoopBack 1
[r1-LoopBack1]ip address 192.168.1.33 28

[r1]interface LoopBack 2
[r1-LoopBack1]ip address 192.168.1.49 28

配置静态路由

[r1]ip route-static 192.168.1.8 30 192.168.1.14

[r1]ip route-static 192.168.1.128 27 192.168.1.14

向右的缺省路由

[r1]ip route-static 0.0.0.0 0 192.168.1.2

空接口

[r1]ip route-static 192.168.1.32 27 NULL 0

R2、R3等类似，不一一列举。

R4上优先级配置

[r4]ip route-static 0.0.0.0 0 192.168.1.22 preference 70

实现正常通过1000M链路，故障通过100M链路。

4、DHCP配置

[r3]dhcp enable
[r3]ip pool aa
[r3-ip-pool-aa]network 192.168.1.128 mask 27
[r3-ip-pool-aa]gateway-list 192.168.1.129
[r3-ip-pool-aa]dns-list 114.114.114.114 8.8.8.8
[r3-ip-pool-aa] quit
[r3]
[r3]int g 1/0/0
[r3-GigabitEthernet0/0/2]ip add 192.168.1.129 27
[r3-GigabitEthernet0/0/2]dhcp s
[r3-GigabitEthernet0/0/2]dhcp select g
[r3-GigabitEthernet0/0/2]dhcp select global

PC1和PC2自动获取IP地址。

5、访问公网IP

acl控制流量

[r5]acl 2000
[r5-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255
[r5-acl-basic-2000]quit
[r5]interface g 1/0/0
[r5-GigabitEthernet1/0/0]nat outbound 2000

6、telnet配置

R1配置

[r1]aaa
[r1-aaa]local-user zly privilege level 15 password cipher 123456
[r1-aaa]local-user zly service-type telnet
[r1]user-interface vty 0 4
[r1-ui-vty0-4]authentication-mode aaa

R5配置

[r5]int g 1/0/0
[r5-GigabitEthernet0/0/1]nat server protocol tcp global current-interface 23 inside 192.168.1.1 23
