微机原理与接口技术:8 - 数模D/A模数A/D的基本原理和典型芯片(DAC0832, ADC0809)

模拟量的输入输出

Goal:

  1. 了解 模拟量输入输出通道及其各主要部件的功能
  2. 理解 D/A converter的基本工作原理及DAC0832芯片的应用
  3. 了解 A/D converter的基本工作原理
  4. 掌握 ADC0809芯片与系统的连接方法及数据采集程序的设计

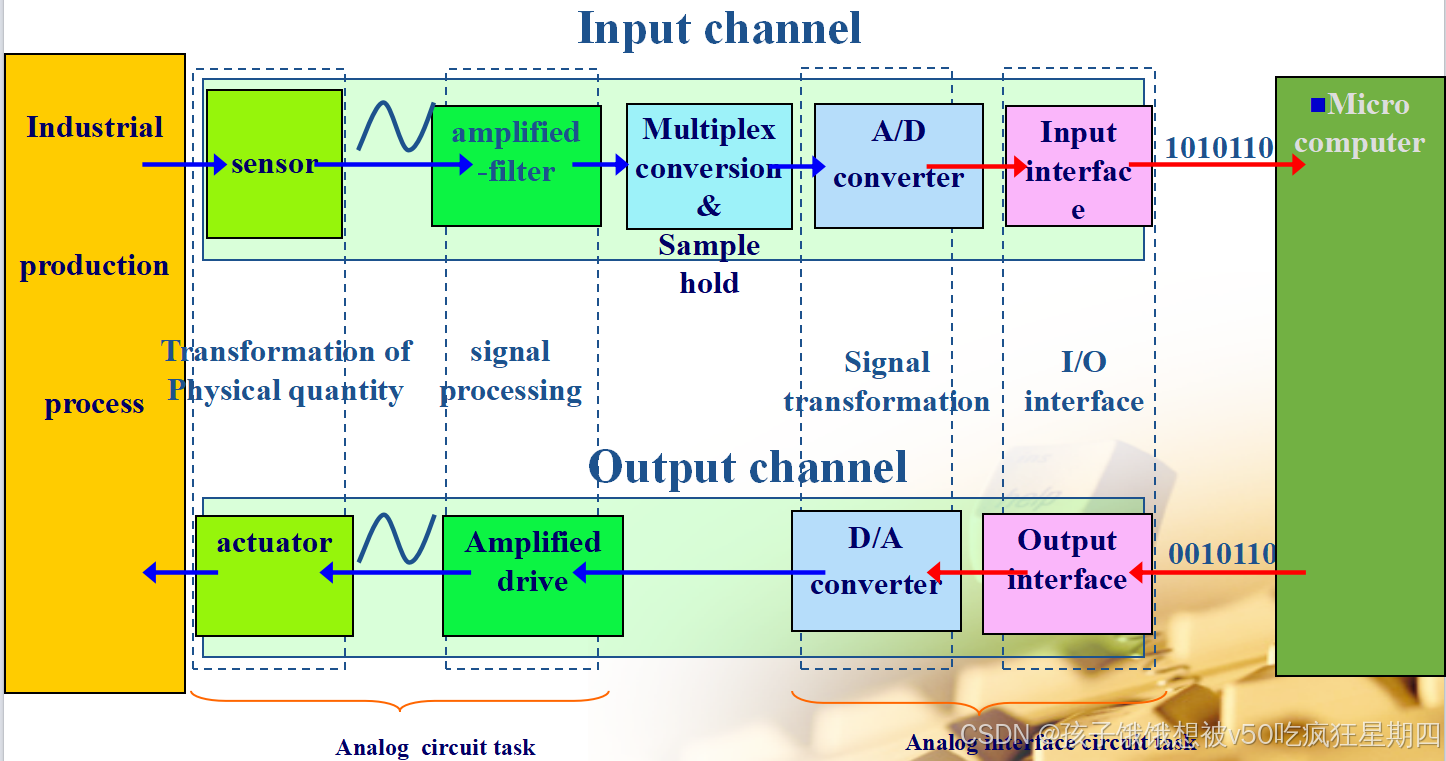

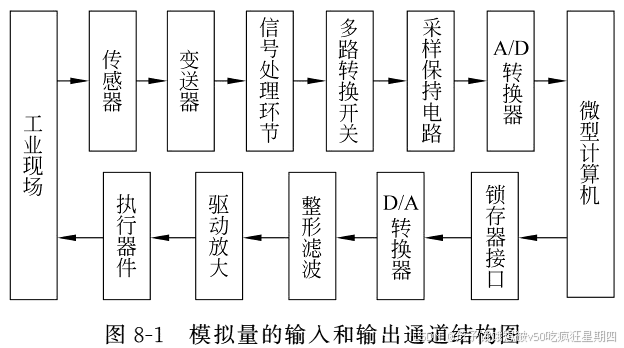

8.1 模拟量的输入输出通道

请添加图片描述
请添加图片描述

模拟量的输入通道

  1. 传感器(Sensor) - 将现场的某些非电物理量转换为电信号量

  2. 变送器 - 将传感器的输出信号转换成统一单位/范围的电信号

  3. 信号处理环节

  4. 多路模拟开关 - 就是个 multiplexer

  5. 采样保持电路(sample holder) - input模拟信号连续变化, A/D转换需要时间, 要保证在转换过程中输入信号保持在其采样时的值不变.

  6. A/D 转换器

模拟量的输出通道

同样在D/A转换的过程中要求整个转换过程中带转换的数字量不变, 要用锁存器锁存DB来的数字信号.

8.2 D/A 转换器

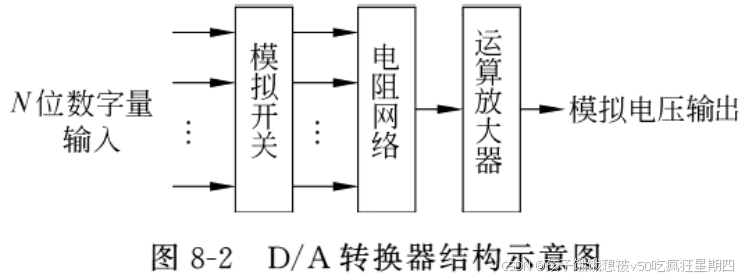

DAC的抽象结构:

请添加图片描述

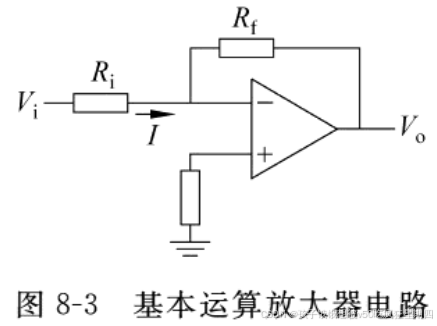

首先 callback 一下运放的一些性质:

请添加图片描述

对于运放来说, 输入电压 V o V_o Vo 与输入电压 V i V_i Vi 之间的关系:

V o = − R f R i V i V_o = - \frac{R_f}{R_i}V_i Vo=RiRfVi

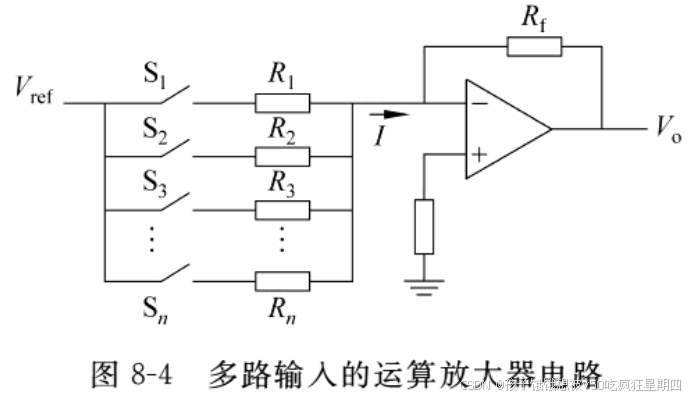

若输入端有n个支路, 构成多路输入,如图所示, 其输出电压变成:

请添加图片描述

V o = − R f ∑ j = 1 n 1 R j V i V_o = - R_f \sum_{j=1}^{n} \frac{1}{R_j} V_i Vo=
