模电学习笔记（十三）

控制直流偏执电路

本文是采用运放构建减法电路来控制直流偏执。

因为绝大多数的ADC是单极性的，所以在进行ADC采样之前，需要把信号由双极性改变为单极性，在送入ADC进行采样。通常的做法是将信号进行正向的平移。

同样的道理，绝大多数的DAC也是单极性的，如果需要输出双极性信号，就需要将单极性信号进行平移变成双极性信号。

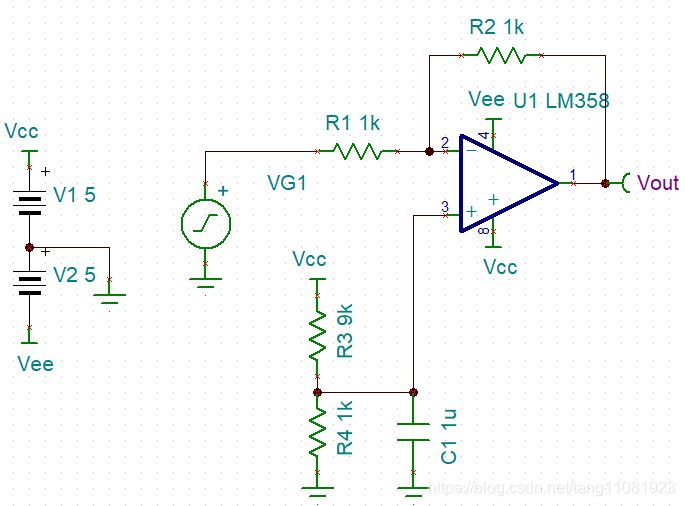

如上图就是一个信号平移的电路。

通过叠加电平信号来达到信号平移的目的。

通过电路图可以看见，信号由反相端输入取-1倍的放大。同相端由电阻分压达到0.5V输入取2倍放大。则通过该电路的传递函数为：

$V_{out}=V_{cc}.\frac{R_{4}}{R_{3}+R_{4}}.2-VG1=5V.\frac{1k\Omega }{9k\Omega+1k\Omega}.2-VG1=1-VG1$

也可直接由电路的叠加原里直接可得同相输入端电压为0.5V反相输入端电压为：
