1-RocketMQ架构

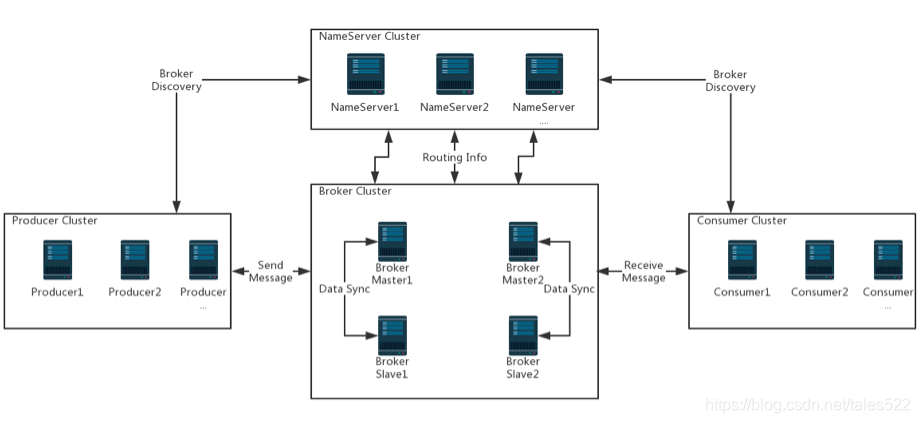

先来看看官方的一张非常模糊的图片:

一、NameServer

NameServer 是一个功能齐全的服务器,提供轻量级服务发现和路由。每个 Name Server 记录完整的路由信息​​,提供相应的读写服务,并支持快速存储扩展。主要包括两个功能:
1、Broker 管理,NameServer接受来自 Broker 集群的注册,并提供心跳机制来检查 Broker 是否处于活动状态。
2、路由管理,每个 NameServer 将保存有关代理集群的完整路由信息和客户端查询的队列信息。

RocketMQ 客户端(生产者/消费者)会从 NameServer 查询队列路由信息,但是客户端如何找到 NameServer 地址呢?有四种方法可以将 NameServer 地址列表提供给客户端:
1、程序化方式,如producer.setNamesrvAddr("ip:port").
2、Java 选项,使用rocketmq.namesrv.addr.
3、环境变量,使用NAMESRV_ADDR.
4、HTTP 端点。

二、Broker Server

Broker Server 负责消息存储和传递、消息查询、HA 保证等。
Brokers 通过提供轻量级的 TOPIC 和 QUEUE 机制来处理消息存储。它们支持Push和Pull模型,包含容错机制(2副本或3副本),并提供强大的峰值填充和按原始时间顺序累积数千亿条消息的能力。此外,Brokers 提供灾难恢复、丰富的指标统计和警报机制,这些都是传统消息传递系统所缺乏的。

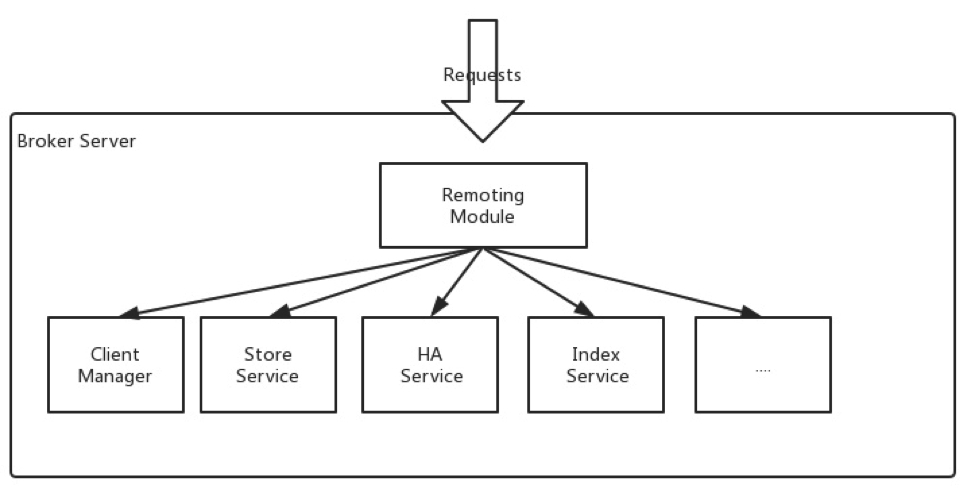

如下图所示,Broker 服务器有几个重要的子模块:
1、远程模块,代理的入口,处理来自客户端的请求。
2、客户端管理器,管理客户端(生产者/消费者)并维护消费者的主题订阅。
3、存储服务,提供简单的 API 来存储或查询物理磁盘中的消息。
4、HA Service,提供主代理和从代理之间的数据同步功能。
5、索引服务,通过指定的key为消息建立索引,并提供快速的消息查询。


三、Producer Cluster

生产者支持分布式部署。分布式生产者通过多种负载均衡方式向 Broker 集群发送消息。发送进程支持快速失败并具有低延迟。

四、Consumer Cluster

消费者也支持推拉模型中的分布式部署。它还支持集群消费和消息广播。提供实时消息订阅机制,可以满足大部分消费者的需求。RocketMQ 的网站为感兴趣的用户提供了一个简单的快速入门指南。

五、部署

1、Name Server部署
为确保在一个实例崩溃时集群仍能正常运行,建议使用两个或多个名称服务器实例。只要有一个名称服务器实例活着,整个集群就会保持服务。名称服务器遵循无共享设计范例。Broker将心跳数据发送到所有名称服务器。生产者和消费者可以在发送/消费消息时从任何可用的名称服务器查询元数据。
2、Broker 部署

Broker 可以根据其角色分为两类:master 和 slave。master 提供 RW 访问,而 slave 只接受读访问。要部署无单点故障的高可用 RocketMQ 集群,需要部署一系列Broker集群。Broker集群包含一个 brokerId 设置为 0 的 master 和几个具有非零 brokerID 的 slave。一组中的所有Broker都具有相同的 brokerName。在最差的情况下,我们应该在一个Broker集群中至少有两个Broker。每个主题驻留在两个或多个Broker中。
推荐Broker配置如下:

Property NameDefault valueDetails
listenPort10911listen port for client
namesrvAddrnullname server address
brokerIP1InetAddress for network interfaceShould be configured if having multiple addresses
brokerNamenullbroker name
brokerClusterNameDefaultClusterthis broker belongs to which cluster
brokerId0broker id, 0 means master, positive integers mean slave
storePathCommitLog$HOME/store/commitlog/file path for commit log
storePathConsumerQueue$HOME/store/consumequeue/file path for consume queue
mapedFileSizeCommitLog1024 * 1024 * 1024(1G)mapped file size for commit log
deleteWhen04When to delete the commitlog which is out of the reserve time
fileReserverdTime72The number of hours to keep a commitlog before deleting it
brokerRoleASYNC_MASTERSYNC_MASTER/ASYNC_MASTER/SLAVE
flushDiskTypeASYNC_FLUSH{SYNC_FLUSH/ASYNC_FLUSH}. Broker of SYNC_FLUSH mode flushes each message onto disk before acknowledging producer. Broker of ASYNC_FLUSH mode, on the other hand, takes advantage of group-committing, achieving better performance.

3、复制模式
为了确保成功发布的消息不会丢失,RocketMQ 提供了复制模式,以通过两种复制方式获得更强的持久性和更高的可用性:同步和异步。像许多复制系统一样,同步Brokers会等到提交日志被复制到从服务器才确认。相反,异步Brokers在主服务器上处理消息后立即返回。

六、实践

1、服务程序最简单的架构需要启动一个NameServer和一个Broker。
2、Broker中需要配置NameServer地址
3、先启动NameServer后Broker,关闭时先关闭Broker后NameServer。
4、如果需要保证服务HA,就要做NamerServer和Broker集群。
5、Producer Cluster和Consumer Cluster属于客户端了,所以整体结构应该是很清晰的了。
6、Producer和Consumer也需要知道NameServer地址。

Broker使用队列存储着各种Topic的消息,NameServer维护着所有Broker和Topic的关系,Broker配置文件中Broker和NameServer会一直保持连接,NameServer会通过心跳来实时清理故障的Broker,Producer需要配置NameServer的地址,定时从NameServer获取Topic和对应Broker信息,就能向Broker发送消息。Consumer需要配置NameServer的地址,定时从NameServer获取Topic和对应Broker信息,就可以从Broker拉取消息。

NameServer是无状态的服务,多个NameServer之间不进行通信,Broker,Consumer,Producer与NameServer之间的通信是单向的,也即Broker只向NameServer发送数据,Broker和Consumer只向NameServer请求数据,这种单向通信方式使架构的横向扩展很容易。因为NameServer可以直接添加主机进来,搭配好Broker就可以完成扩展了。下面说说具体的配置方式:

对于NameServer,因为是无状态服务,所以不需要任何配置,只需部署到不同物理主机即可。需要配置的是Broker,Broker中需要通过namesrvAddr配置所有NameServer的地址,属于一个集群的Broker通过相同的brokerName来划分,一个Broker集群中的Master通过brokerid=0来辨别,Slave的brokerid大于0,这三个配置基本就把Broker和NameServer的部署关系都描述的很清晰了,下面我们来看看启动服务的命令:

启动namesrv服务:nohup sh bin/mqnamesrv &
启动broker服务:nohup sh bin/mqbroker &
关闭namesrv服务:sh bin/mqshutdown namesrv
关闭broker服务 :sh bin/mqshutdown broker
日志目录:{rocketMQ解压目录}/logs/rocketmqlogs/broker.log
日志目录:{rocketMQ解压目录}/logs/rocketmqlogs/namesrv.log
