18年下半年参与了某款5G芯片验证的开发过程，空余时间总结一下：

由于现在芯片的规模越来越大，所以导致芯片验证的工作也越来越重要。传统的通过写TB 的方式来测试芯片设计功能的方式也越来越吃力，而通过UVM的方式来进行芯片验证已经成为业界主流的验证方式。

使用UVM的方式可以编写任意多个test case 配合对应的 sequence ，加上shell 脚本的辅助，可以在线切换任意的phase场景进行测试，增加了验证的自动化和灵活性，功能覆盖性也大大增强。

1. UVM 验证平台的搭建。

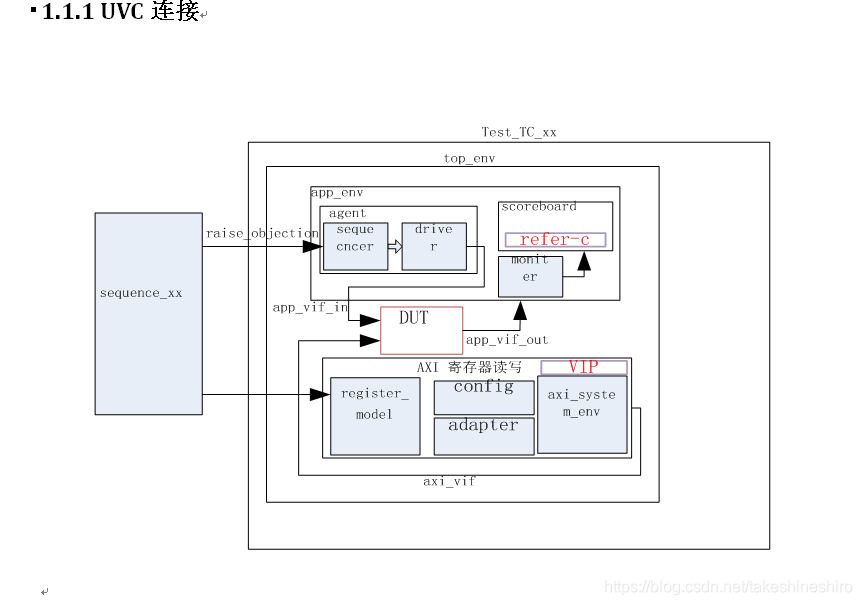

一个UVM 验证仿真平台的搭建，需要一个整体的tb顶层来进行DUT 的封装，时钟和复位的激励生成，以及数据的DUMP 操作，应用的 virtual interface (VIF) 和总线接口（AXI）的构建和初始化，以及和DUT的接口连接。

接下来编写各个应用场景对应的sequence 和test case ，通过 UVM的机制来进行指定test case 的仿真运行和测试。

sequence 主要负责参数的随机化生成，寄存器值的初始化，以及仿真的运行时间控制； test case 主要负责 UVM ENV component的初始化，以及在 main phase 中通过对应的 sequence 来手动开启（关闭）整个UVM平台的运行（采用 raise objection的方式）。这里可以采用基类构建框架，继承类实现具体动作的方式来增加灵活性。我们这里还在sequence body 里面，调用了refer-C DPI 的功能，来运行C 功能。

env component 模块主要负责各个子component（agent , moniter ,scoreborad ）的集成，这里我们使用了AXI 总线，所以这里我们也集成了AXI的一些模块（register model , adapter , VIP ）

agent component 集成了sequencer 和 driver 组件， sequencer模块功能比较简单，负责将sequence 里面的transcation形式的数据发送给 driver ； driver组件总要负责将transcation形式的数据解析给 virtual interface ,进而传输给了DUT 。

moniter 组件负责将DUT 的输出打包成transaction的形式，传送给scoreboard 组件。

scoreboard组件负责将DUT 的数据存储到queue中，同时将refer-C 输出存储到queue中，完成数据的比对。
