一、利用Qchart生成柱状图

创建思路：

1、创建柱状条对象QBarSet,并添加数据

2、创建柱状图组QBarSeries

3、将柱状对象添加到柱状图组中

4、创建QChart图表对象

5、将柱状图组再添加到Qchart图表中

6、设置X,Y轴

7、将Qchart图表在QChartView窗口中展示

1、示例代码如下：

import sys
from PySide6.QtGui import QPainter, QPen
from PySide6.QtCore import Qt
from PySide6.QtWidgets import QApplication, QMainWindow
from PySide6.QtCharts import (QChartView, QChart, QBarSeries, QBarSet,
                           QLegend, QBarCategoryAxis, QValueAxis)


class DemoChartBarSeries(QMainWindow):
    def __init__(self, parent=None):
        super(DemoChartBarSeries, self).__init__(parent)

        # 设置窗口标题
        self.setWindowTitle('实战 Qt for Python: QChart柱状图演示')
        # 设置窗口大小
        self.resize(480, 360)

        self.create_room_garph()

    # 生成图表
    def create_room_garph(self):
        # 创建条状单元
        room_barset = QBarSet('现有机房量')
        use_room_barset = QBarSet('使用机房量')
        # 设置条状单元数据
        room_barset.append([2])
        use_room_barset.append([8])

        # 创建条状图组
        barseries = QBarSeries()
        # 将条状单元加入到条状图中
        barseries.append(room_barset)
        barseries.append(use_room_barset)

        # 创建图表
        chart = QChart()
        chart.setTitle('简单柱状图示例')
        chart.addSeries(barseries)
        chart.setAnimationOptions(QChart.SeriesAnimations)  # 设置成动画显示

        # 设置X轴  名称
        axis_x = QBarCategoryAxis()
        axis_x.append(['机房'])
        chart.addAxis(axis_x,Qt.AlignBottom)
        barseries.attachAxis(axis_x)
        # 设置Y轴 数值
        axis_y = QValueAxis()
        axis_y.setLabelFormat('%d')     # 以整型显示刻度
        axis_y.setRange(1,20)
        # axis_y.setTickCount(7)
        chart.addAxis(axis_y,Qt.AlignLeft)
        barseries.attachAxis(axis_y)

        chart.legend().setVisible(True)       # 显示图例，默认为显示
        chart.legend().setAlignment(Qt.AlignBottom)  # 在底部显示图例信息

        # 将柱状图添加到图表展示窗口中
        chartView = QChartView(chart)

        # chartView.setRenderHint(QPainter.Antialiasing)
        self.setCentralWidget(chartView)

if __name__ == '__main__':
    app = QApplication(sys.argv)
    window = DemoChartBarSeries()
    window.show()
    sys.exit(app.exec())

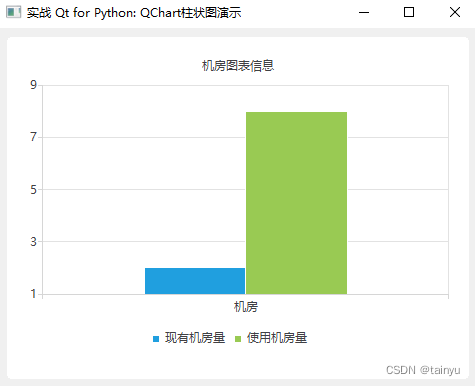

2、图表与显示数据不符原因

chart.addSeries(barseries) 必须在x,y轴设置前设置，否则产生的数据在X/Y轴上显示不准。

二、在柱状图中显示每个柱子的数值和颜色

1、显示柱子的数值

需要导入from PySide6.QtCharts importQAbstractBarSeries 包

代码如下：

# 设置在柱状图中显示数值
barseries.setLabelsVisible(True)       # 显示数据
barseries.setLabelsPosition(QAbstractBarSeries.LabelsInsideEnd)    # 如不设置此行，默认显示在柱子中间位置

QAbstractBarSeries.LabelsCenter		标签位于栏的中心。
QAbstractBarSeries.LabelsInsideEnd		标签位于顶部的栏内。
QAbstractBarSeries.LabelsInsideBase		标签位于底部的栏内。
QAbstractBarSeries.LabelsOutsideEnd		标签位于顶部栏的外部。

2、设置显示字的颜色

柱子内字体颜色默认为白色，修改颜色需要在barset中进行设置

# 对字体颜色进行设置 cabinet_barset.setLabelColor('blue') use_cabinet_barset.setLabelColor('blue')

3、设置图例的颜色

图例的颜色需要在QChart对象中中进行设置

cabinet_chart.legend().setLabelColor('#1E90FF') # 设置图例字体颜色
