TimeGen绘制波形时序图以及去掉背景logo

最新推荐文章于 2025-05-24 09:51:47 发布
最新推荐文章于 2025-05-24 09:51:47 发布
阅读量9.9k 收藏 35
点赞数 8
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/tafengtianya/article/details/80184601
本文介绍了一款名为TimeGen的软件，用于高效地绘制波形时序图。通过具体步骤说明如何利用该软件创建并导出高质量的波形图，最后在Visio中进行编辑。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

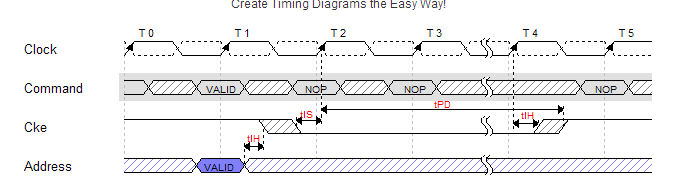

写文档时需要绘制一个波形时序图，比如下图，想着用quartus和visio不是很方便，找到一款很好用的软件TimeGen。


TimeGen官网下载链接：http://www.xfusionsoftware.com/download_timegen.html

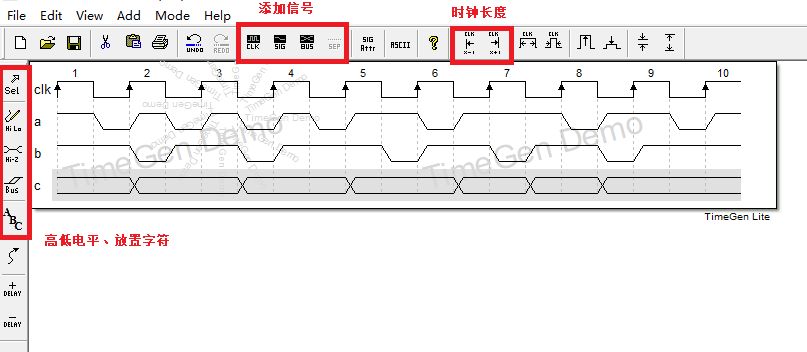

直接看效果：

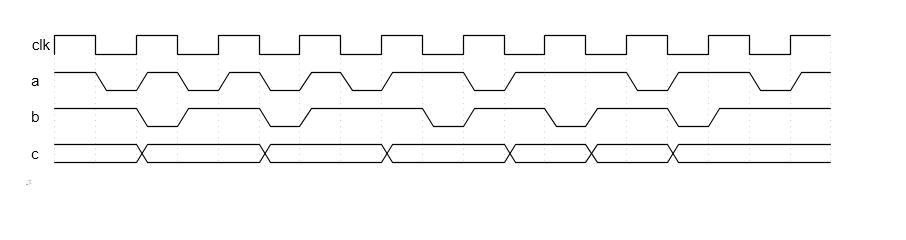

画完之后去掉背景logo：

（1）View-TimeGen Logo去掉勾；View-Bounding Rectangle去掉勾；

（2）File-Export-Enhanced MetaFile(.emf)，导出为.emf文件；

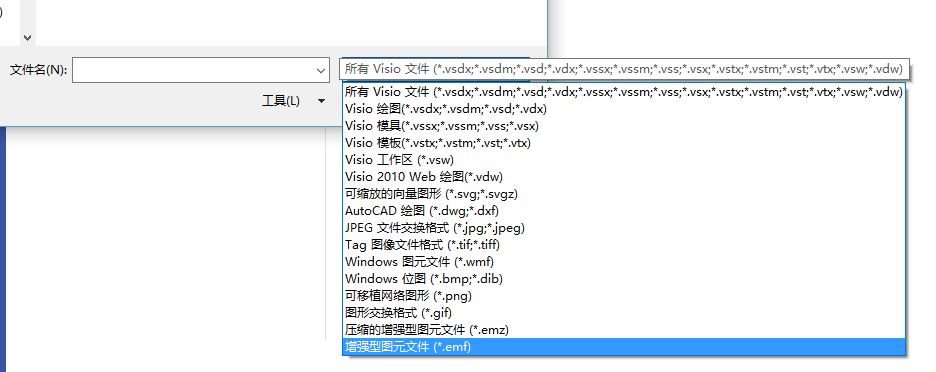

（3）用visio打开该文件，选择*.emf


(4) 在图上右键-组合-取消组合，就可以随意删除了
