概述
VK1668 是 1/5～1/8 占空比的 LED 显示控制驱动电路。由 10 根段输出、4 根栅输出、3 根段/栅输出，
1 个显示存储器、控制电路、键扫描电路组成了一个高可靠性的单片机外围 LED 驱动电路。串行数据通过4

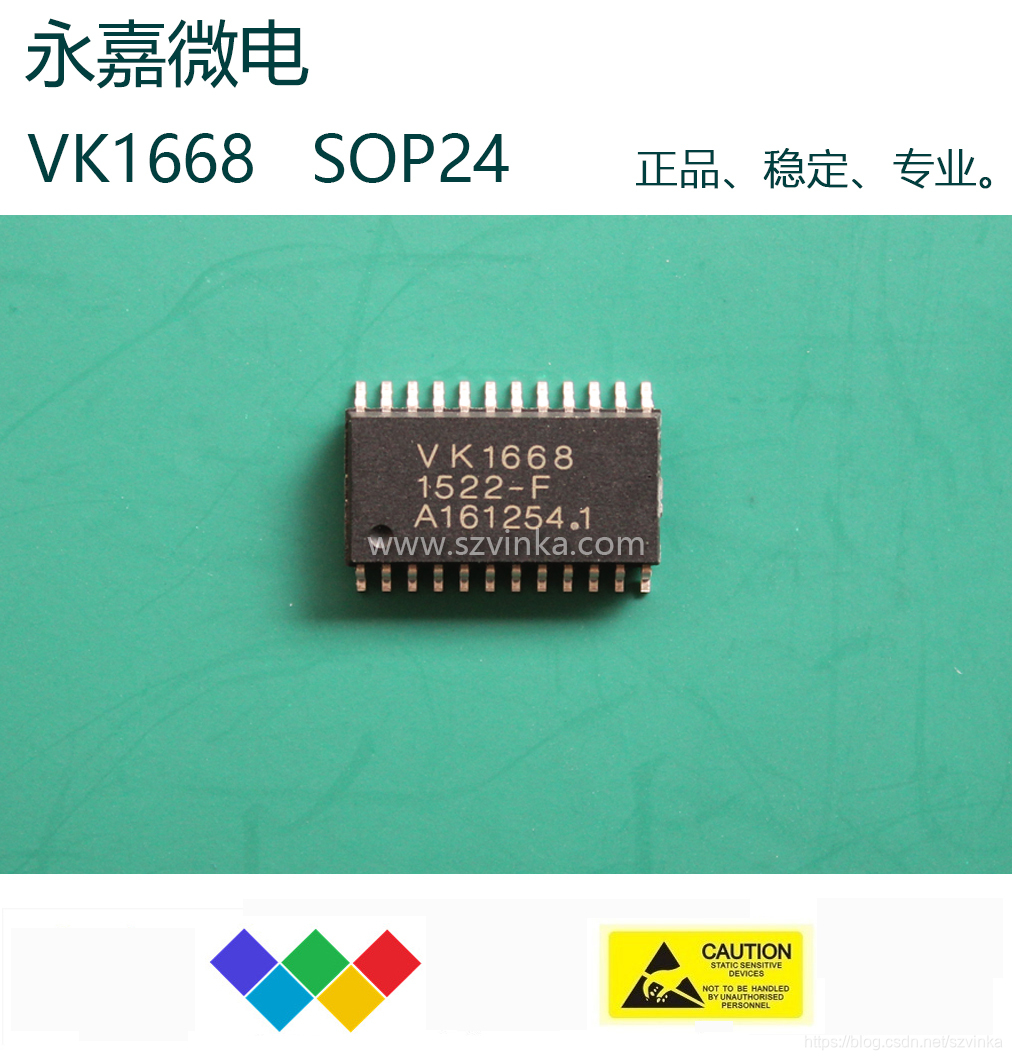

线串行接口输入到 VK1668采用 SOP24 的封装形式。
功能特点
1.CMOS 工艺
2. 低功耗
3.多种显示模式：设置选择段和位的个数（4～7 位，10～13 段）
4. 键扫描：10×2 的矩阵
5. 8 个层次的亮度调节电路
6.4 线串行接口
7. 内置 RC 振荡
8.封装形式为 SOP24
