TPS2061CDBVR是一款单通道限流USB配电开关，适用于可能出现高电容负载和短路的场景。其特性包括精确的恒定电流限制、快速过载响应和反向电流阻断。这款开关适用于USB端口、高清电视、机顶盒等应用，提供短路保护功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

TPS2061CDBVR

描述

TPS20xxC和TPS20xxC-2配电开关系列产品用于诸如USB等有可能遇到高电容负载和短路的应用。这一系列产品为电流介于0.5A和2A之间的应用提供具有固定电流限值阀值的多种器件。
典型应用当输出负载超过电流限值阀值时，TPS20xxC和TPS20xxC-2通过运行在恒定电流模式下来将输出电流限制在安全的水平上。这就在所有条件下提供了一个可预计的故障电流。当输出被短接时，快速过载响应时间减轻了主5V电源提供稳压电源的负担。为了大大减少打开和关闭期间的电流冲击，电源开关的上升和下降次数受到控制。

特性

FAE:13723714318
单一电源开关系列产品
与现有的引脚到引脚对应
0.5A，1A，1.5A，2A的额定电流
±20％精确，固定，恒定电流限制
快速过流响应时间为-2ns
去尖峰脉冲故障报告
已选择具有（TPS20xxC）和没有（TPS20xxC-2）输出放电的部件
反向电流阻断
内置软启动
环境温度范围：-40°C至85°C
经UL检测和认证以及CB认证 - 文件号E169910
应用范围
USB端口/集线器，笔记本，台式机
高清数字电视
机顶盒
短路保护功能

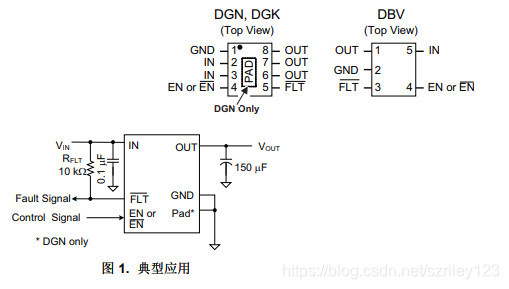

条件图

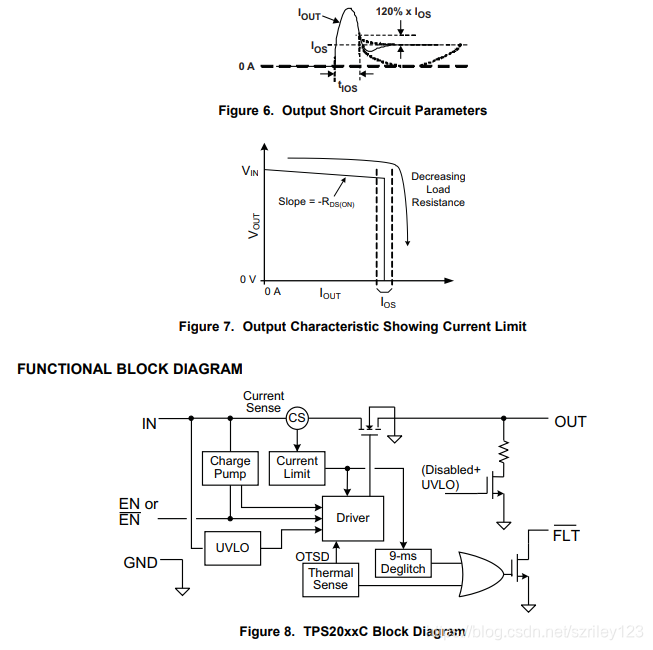

功能框图 详细说明
TPS20xxC和TPS20xxC-2是限流，配电开关
