驱动模块传参

传递普通的参数 char int

使用的函数

module_param(name,type,perm);

param_test.c 代码

#include <linux/init.h>
#include <linux/module.h>

static int my_param;

/* module_param(name,type,perm);
 * name：要传递进去的参数的名称
 * type：类型
 * perm：参数读写的权限 S_IRUSR 400
 */
module_param(my_param, int, S_IRUSR);


static int hello_init(void)
{
    printk("my_param = %d\n", my_param);          // 在内核中无法使用c语言库，所以不用printf
    return 0;
}

static void hello_exit(void)
{
    printk("see you again!!!\n");
}

module_init(hello_init);
module_exit(hello_exit);


MODULE_LICENSE("GPL");              //声明模块拥有开源许可

核心就是这个module_param函数的使用

static int my_param;

/* module_param(name,type,perm);
 * name：要传递进去的参数的名称
 * type：类型
 * perm：参数读写的权限 S_IRUSR 400
 */
module_param(my_param, int, S_IRUSR);

编译之后，发送到开发板，然后安装，并且传递参数my_param到驱动模块中
在这里插入图片描述
模块安装在位置我们可以通过

/sys/module

可以看到我们的param_test模块

然后查看里面的文件权限，就可以和我们之前的S_IRUSR 400对应上了
在这里插入图片描述

传递数组

函数

module_param_array(name, type, &nump, perm);

param_test.c 代码

#include <linux/init.h>
#include <linux/module.h>

static int my_param;
static int my_list[5];
static int count;

/* module_param(name,type,perm);
 * name：要传递进去的参数的名称
 * type：类型
 * perm：参数读写的权限 S_IRUSR 400
 */
module_param(my_param, int, S_IRUSR);

/* module_param_array(name, type, &nump, perm);
 * name:要传递进去的参数的名称
 * type：类型
 * nump：实际传入的个数
 * perm：参数读写的权限
 */
module_param_array(my_list, int, &count, S_IRUSR);

static int hello_init(void)
{
    int i;

    for(i=0; i<count; i++){
        printk("my_list[ %d ] = %d\n", i, my_list[i]);
    }
    printk("count = %d\n", count);
    printk("my_param = %d\n", my_param);          // 在内核中无法使用c语言库，所以不用printf

    return 0;
}

static void hello_exit(void)
{
    printk("see you again!!!\n");
}

module_init(hello_init);
module_exit(hello_exit);


MODULE_LICENSE("GPL");              //声明模块拥有开源许可

可以看到运行结果，符合我们的设计

在开发板上运行

insmod param_test.ko my_list=1,2,3,4,5

在这里插入图片描述
在这里插入图片描述
如果传入数据多出5个，那么报错
在这里插入图片描述

字符设备和杂项设备的区别

杂项设备的主设备号是固定的，固定为10，那么我们要学习的字符类设备就需要自己或者系统来给我们分配了。

杂项设备可以自动生成设备节点，字符设备需要我们自己生成设备节点

申请字符类设备号

第一种 静态分配设备号

linux-4.1.15/include/linux

打开fs.h文件

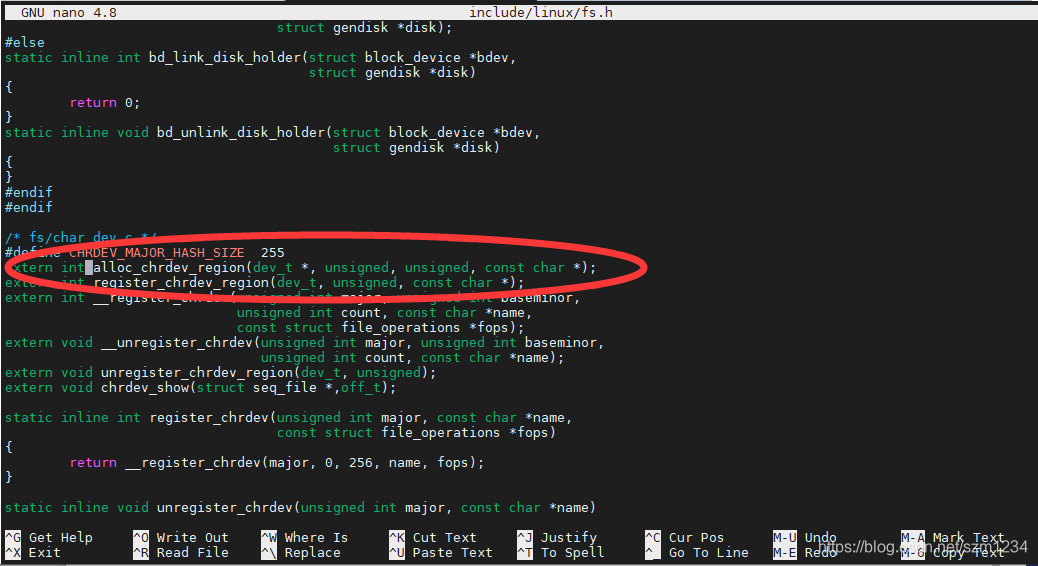

在这里插入图片描述

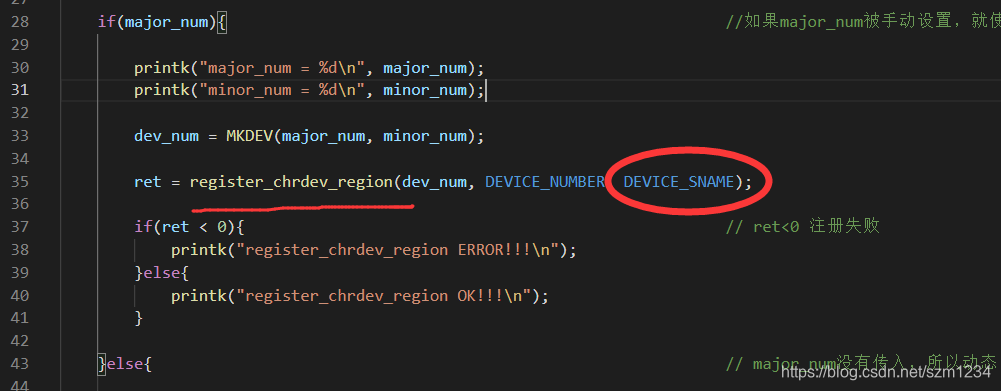

使用的就是这个函数

register_chrdev_region(dev_t, unsigned, const char *);

在使用函数中，一定要注意使用的设备号的没有被使用过的

参数：

第一个：设备号的起始值

第二个：次设备号的个数

第三个：设备的名称

返回值：成功返回0，失败返回负数

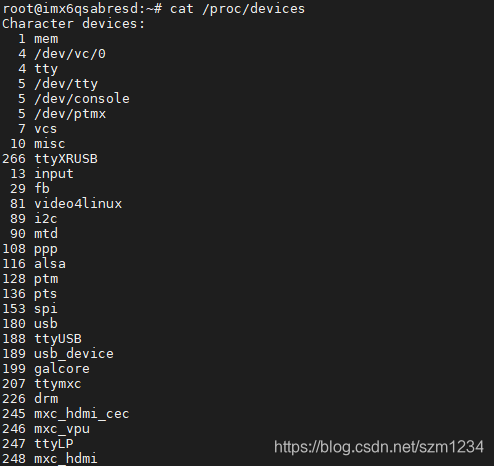

cat /proc/devices

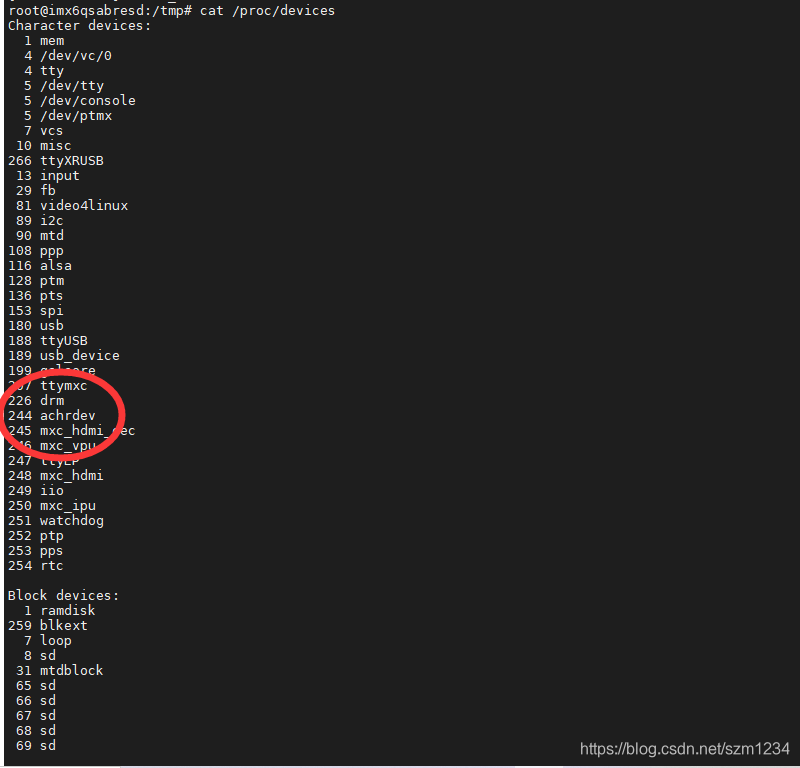

在这里插入图片描述

dev_t类型

dev_t是用来保存设备号的，是一个32位的数

typeded _u32_kernel_dev_t;

typeded _kernel_dev_t dev_t;

其中

高 12位 保存主设备号

低 12位 保存次设备号

linux提供了一些宏定义来操作设备号

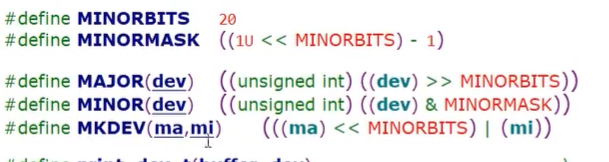

在这里插入图片描述
第一个MINORBITS是次设备号的位数，一共二十位

第二个MINORMASK是次设备号的掩码

第三个MAJOR(dev)是在dev_t里面获取我们的主设备号

第四个MINOR(dev)是在dev_t里面获取我们的次设备号

第五个MKDEV(ma, mi)是将我们的主设备号和次设备号组成一个dev_t类型，第一个参数是主设备号，第二个参数是次设备号

第二种 动态分配

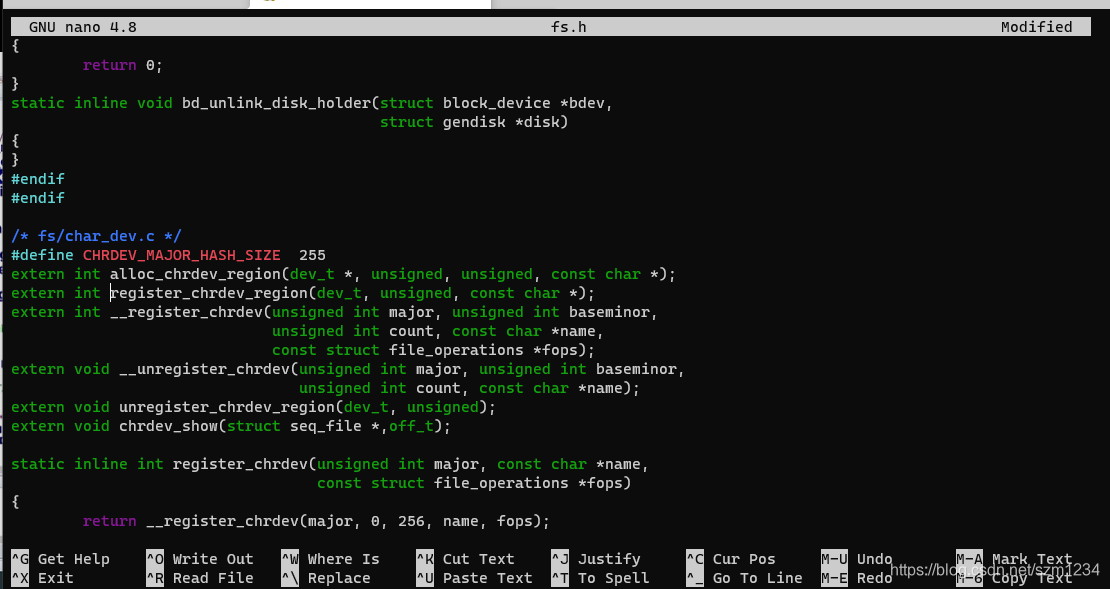

在这里插入图片描述

alloc_chrdev_region(dev_t *, unsigned, unsigned, const char *);

参数

第一个dev_t *：保存生成的设备号

第二个unsigned：我们请求的第一个此设备号，通常是0

第三个unsigned：连续申请的设备号个数

第四个const char *：设备名称

返回值：成功返回0，失败返回负数

使用动态分配会优先使用255到234

注销设备号

使用的是

unregister_chrdev_region(dev_t from, unsigned count)

参数

第一个dev_t from：分配设备号的起始地址

第二个unsigned count：申请的连续设备号数量

代码

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/kdev_t.h>

#define DEVICE_NUMBER 1                                             // 申请设备号的数量
#define DEVICE_SNAME "schrdev"                                      // 静态注册 名称
#define DEVICE_ANAME "achrdev"                                      // 动态注册 名称

#define DEVICE_MINOR_NUMBER 0                                       // 次设备号起始地址，通常是0

static int major_num,minor_num;

/* module_param(name,type,perm);
 * name：要传递进去的参数的名称
 * type：类型
 * perm：参数读写的权限 S_IRUSR 400
 */
module_param(major_num, int, S_IRUSR);
module_param(minor_num, int, S_IRUSR);

static int hello_init(void)
{
    dev_t dev_num;                                                      // 保存设备号

    int ret;

    if(major_num){                                                      // 如果major_num被手动设置，就使用静态注册设备号

        printk("major_num = %d\n", major_num);
        printk("minor_num = %d\n", minor_num);

        dev_num = MKDEV(major_num, minor_num);

        ret = register_chrdev_region(dev_num, DEVICE_NUMBER, DEVICE_SNAME);

        if(ret < 0){                                                    // ret<0 注册失败
            printk("register_chrdev_region ERROR!!!\n");
        }else{
            printk("register_chrdev_region OK!!!\n");
        }

    }else{                                                              // major_num没有传入，所以动态申请设备号

        ret = alloc_chrdev_region(&dev_num, DEVICE_MINOR_NUMBER, DEVICE_NUMBER, DEVICE_ANAME);

        if(ret < 0){
            printk("alloc_chrdev_region ERROR!!!\n");
        }else{
            printk("alloc_chrdev_region OK!!!\n");
        }

        major_num = MAJOR(dev_num);                                     // 取出来主设备号
        minor_num = MINOR(dev_num);                                     // 取出来次设备号

        printk("major_num = %d\n", major_num);
        printk("minor_num = %d\n", minor_num);
    }

    // printk("my_param = %d\n", my_param);                                // 在内核中无法使用c语言库，所以不用printf

    return 0;
}

static void hello_exit(void)
{
    unregister_chrdev_region(MKDEV(major_num, minor_num), DEVICE_NUMBER);

    printk("see you again!!!\n");
}

module_init(hello_init);
module_exit(hello_exit);


MODULE_LICENSE("GPL");                                                  //声明模块拥有开源许可

验证静态分配代码

需要手动分配设备号，所以我们要先查看哪些使用过，哪些没用过

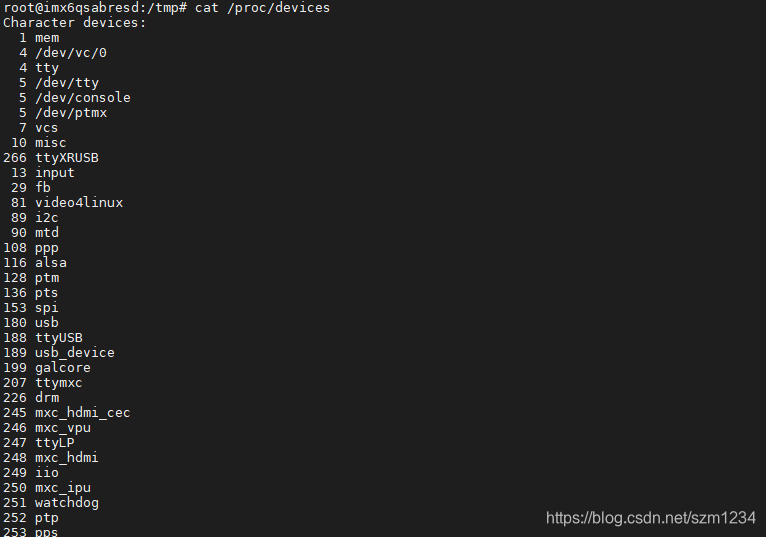

 cat /proc/devices

在这里插入图片描述
现在我们假定使用9作为我们自己程序的主设备号
在这里插入图片描述
根据图片结果，可以看到主设备号是9，次设备号因为没有设置，默认是0

然后，我们程序中这样的设置，所以设备名称应该是schrdev
在这里插入图片描述
我们可以看到这里生成了我们定义的设备号，以及对应的名字schrdev

在这里插入图片描述

验证动态分配代码

直接加载模块

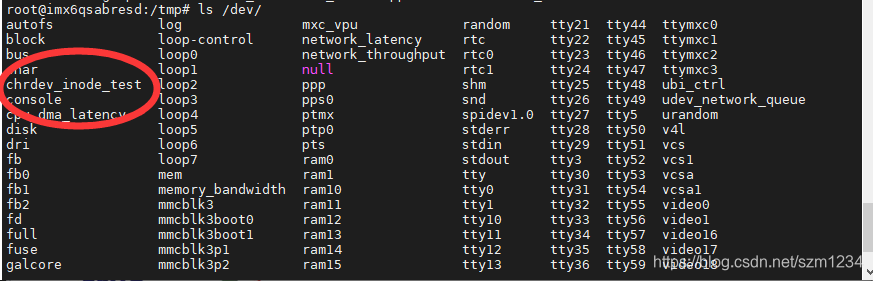

在这里插入图片描述
查看
在这里插入图片描述

小结

建议使用动态分配

注册字符类设备

注册杂项设备

注册杂项设备

misc_register(&misc_dev)

注销杂项设备

misc_deregister(&misc_dev)

cdev结构体

cdev结构体，是一个描述字符设备的结构体

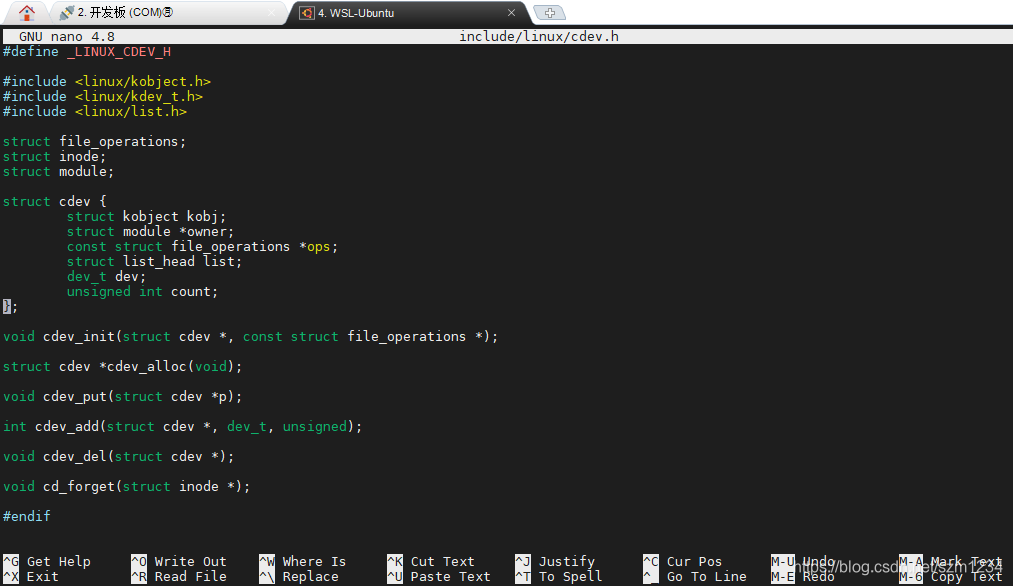

include/linux/cdev.h

在这里插入图片描述


struct cdev {
        struct kobject kobj;
        struct module *owner;
        const struct file_operations *ops;
        struct list_head list;
        dev_t dev;
        unsigned int count;
};

步骤一：定义一个cdev结构体

步骤二：使用cdev_init函数初始化cdev结构体成员变量

void cdev_init(struct cdev *, const struct file_operations *);

参数

struct cdev *：要初始化的cdev

const struct file_operations *：文件操作集

cdev->ops = fops; // 把文件集写给成员变量ops

步骤三：使用cdev_add函数注册到内核

int cdev_add(struct cdev *, dev_t, unsigned);

参数
struct cdev *：cdev的结构体指针

dev_t：设备号

unsigned：次设备号的数量

步骤四：使用cdev_del函数注销

void cdev_del(struct cdev *);

代码

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/kdev_t.h>

#include <linux/cdev.h>

#define DEVICE_NUMBER 1                                             // 申请设备号的数量
#define DEVICE_SNAME "schrdev"                                      // 静态注册 名称
#define DEVICE_ANAME "achrdev"                                      // 动态注册 名称

#define DEVICE_MINOR_NUMBER 0                                       // 次设备号起始地址，通常是0

static int major_num,minor_num;

struct cdev cdev;

/* module_param(name,type,perm);
 * name：要传递进去的参数的名称
 * type：类型
 * perm：参数读写的权限 S_IRUSR 400
 */
module_param(major_num, int, S_IRUSR);
module_param(minor_num, int, S_IRUSR);


int chrdev_open(struct inode *inode, struct file *file)
{
    printk("chrdev_open OK\n");                                     //chrdev_open正常
    return 0;
}

struct file_operations chrdev_ops = {
    .owner = THIS_MODULE,
    .open = chrdev_open,                                             // file_operations文件集操作，要定义函数chrdev_open
};

static int hello_init(void)
{
    dev_t dev_num;                                                      // 保存设备号

    int ret;

    if(major_num){                                                      // 如果major_num被手动设置，就使用静态注册设备号

        printk("major_num = %d\n", major_num);
        printk("minor_num = %d\n", minor_num);

        dev_num = MKDEV(major_num, minor_num);

        ret = register_chrdev_region(dev_num, DEVICE_NUMBER, DEVICE_SNAME);

        if(ret < 0){                                                    // ret<0 注册失败
            printk("register_chrdev_region ERROR!!!\n");
        }else{
            printk("register_chrdev_region OK!!!\n");
        }

    }else{                                                              // major_num没有传入，所以动态申请设备号

        ret = alloc_chrdev_region(&dev_num, DEVICE_MINOR_NUMBER, DEVICE_NUMBER, DEVICE_ANAME);

        if(ret < 0){
            printk("alloc_chrdev_region ERROR!!!\n");
        }else{
            printk("alloc_chrdev_region OK!!!\n");
        }

        major_num = MAJOR(dev_num);                                     // 取出来主设备号
        minor_num = MINOR(dev_num);                                     // 取出来次设备号

        printk("major_num = %d\n", major_num);
        printk("minor_num = %d\n", minor_num);
    }

    cdev.owner = THIS_MODULE;

    cdev_init(&cdev, &chrdev_ops);

    cdev_add(&cdev, dev_num, DEVICE_NUMBER);

    return 0;
}

static void hello_exit(void)
{
    unregister_chrdev_region(MKDEV(major_num, minor_num), DEVICE_NUMBER);

    cdev_del(&cdev);

    printk("see you again!!!\n");
}

module_init(hello_init);
module_exit(hello_exit);


MODULE_LICENSE("GPL");                                                  //声明模块拥有开源许可

在这里插入图片描述

设备节点

没有设备节点的名字，只有设备的名字，也就是cat看到的

要先创建一个设备节点

字符设备注册完之后，不会自动生成设备节点

需要使用mknod命令创建一个节点

格式

mknod 名称 类型 主设备号 次设备号

举例

mknod /dev/test c 242 0

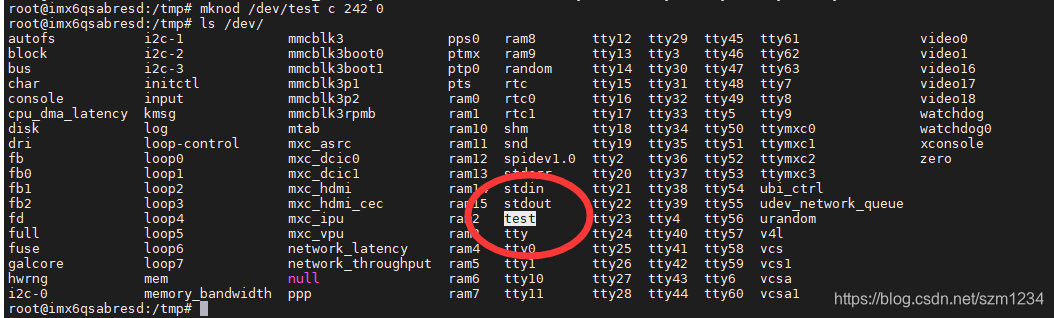

在这里插入图片描述
运行app

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>

int main(int argc, char *argv[])
{
    int fd;

    char buff[64] = {0};

    fd = open("/dev/test", O_RDWR);

    if(fd < 0){

        perror("open error\n");               // 在应用中打印
        return fd;
    }

    return 0;
}

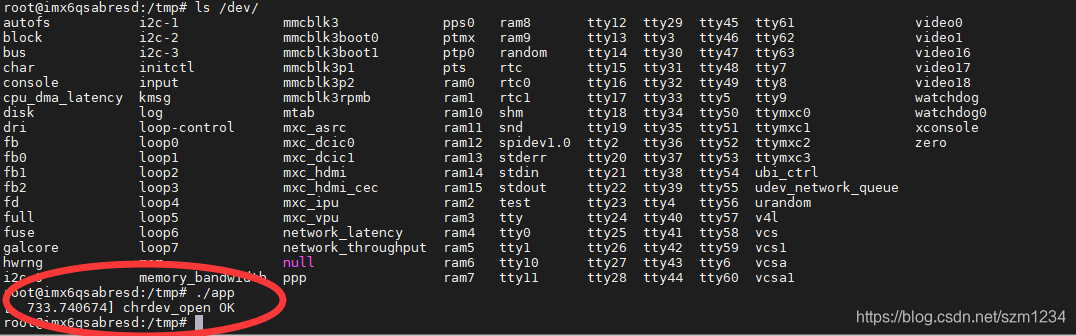

在这里插入图片描述

自动创建设备节点

怎么自动创建一个设备节点？

在嵌入式Linux中使用mdev来实现设备节点文件的自动创建和删除

什么是mdev？

mdev 是 udev 的简化版本，是 busybox 中所带的程序，最适合用在嵌入式系统

步骤一：使用class_create函数创建一个class的类

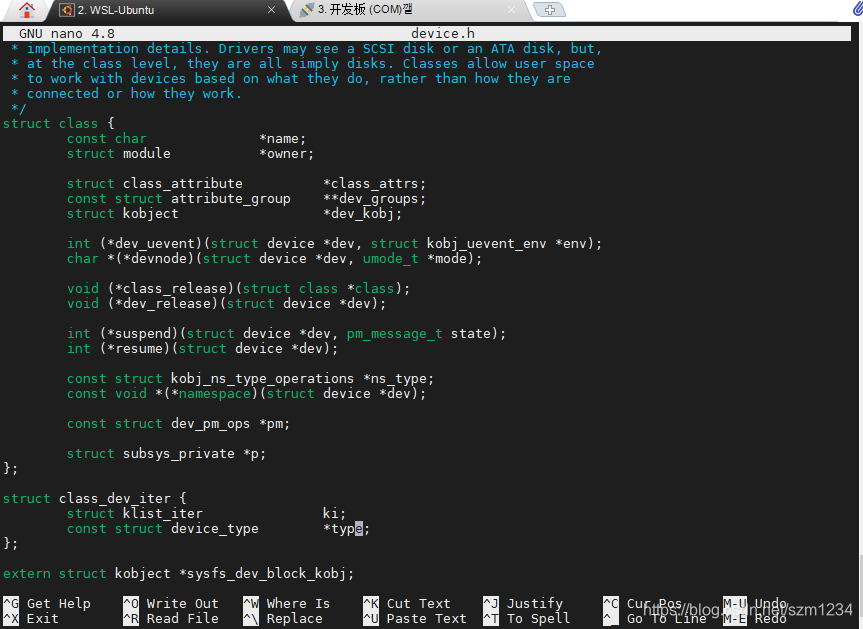

class结构体在

/include/linux/device.h

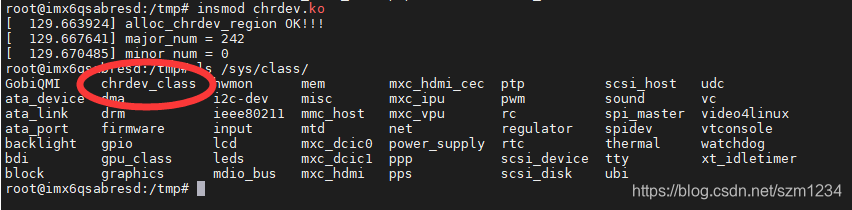

在这里插入图片描述
class类

struct class {
        const char              *name;
        struct module           *owner;

        struct class_attribute          *class_attrs;
        const struct attribute_group    **dev_groups;
        struct kobject                  *dev_kobj;

        int (*dev_uevent)(struct device *dev, struct kobj_uevent_env *env);
        char *(*devnode)(struct device *dev, umode_t *mode);

        void (*class_release)(struct class *class);
        void (*dev_release)(struct device *dev);

        int (*suspend)(struct device *dev, pm_message_t state);
        int (*resume)(struct device *dev);

        const struct kobj_ns_type_operations *ns_type;
        const void *(*namespace)(struct device *dev);

        const struct dev_pm_ops *pm;

        struct subsys_private *p;
};

步骤二：使用devic_create函数在我们创建的类下面创建一个设备

创建


#define class_create(owner, name)               \
({                                              \
        static struct lock_class_key __key;     \
        __class_create(owner, name, &__key);    \
})

删除


extern void class_destroy(struct class *cls);

代码

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/kdev_t.h>

#include <linux/cdev.h>
#include <linux/device.h>

#define DEVICE_NUMBER 1                                             // 申请设备号的数量
#define DEVICE_SNAME "schrdev"                                      // 静态注册 名称
#define DEVICE_ANAME "achrdev"                                      // 动态注册 名称

#define DEVICE_MINOR_NUMBER 0                                       // 次设备号起始地址，通常是0

#define DEVICE_CLASS_NAME "chrdev_class"

static int major_num,minor_num;

struct cdev cdev;

struct class *class;

/* module_param(name,type,perm);
 * name：要传递进去的参数的名称
 * type：类型
 * perm：参数读写的权限 S_IRUSR 400
 */
module_param(major_num, int, S_IRUSR);
module_param(minor_num, int, S_IRUSR);


int chrdev_open(struct inode *inode, struct file *file)
{
    printk("chrdev_open OK\n");                                     //chrdev_open正常
    return 0;
}

struct file_operations chrdev_ops = {
    .owner = THIS_MODULE,
    .open = chrdev_open,                                             // file_operations文件集操作，要定义函数chrdev_open
};

static int hello_init(void)
{
    dev_t dev_num;                                                      // 保存设备号

    int ret;

    if(major_num){                                                      // 如果major_num被手动设置，就使用静态注册设备号

        printk("major_num = %d\n", major_num);
        printk("minor_num = %d\n", minor_num);

        dev_num = MKDEV(major_num, minor_num);

        ret = register_chrdev_region(dev_num, DEVICE_NUMBER, DEVICE_SNAME);

        if(ret < 0){                                                    // ret<0 注册失败
            printk("register_chrdev_region ERROR!!!\n");
        }else{
            printk("register_chrdev_region OK!!!\n");
        }

    }else{                                                              // major_num没有传入，所以动态申请设备号

        ret = alloc_chrdev_region(&dev_num, DEVICE_MINOR_NUMBER, DEVICE_NUMBER, DEVICE_ANAME);

        if(ret < 0){
            printk("alloc_chrdev_region ERROR!!!\n");
        }else{
            printk("alloc_chrdev_region OK!!!\n");
        }

        major_num = MAJOR(dev_num);                                     // 取出来主设备号
        minor_num = MINOR(dev_num);                                     // 取出来次设备号

        printk("major_num = %d\n", major_num);
        printk("minor_num = %d\n", minor_num);
    }

    cdev.owner = THIS_MODULE;

    cdev_init(&cdev, &chrdev_ops);

    cdev_add(&cdev, dev_num, DEVICE_NUMBER);

    class = class_create(THIS_MODULE, DEVICE_CLASS_NAME);

    return 0;
}

static void hello_exit(void)
{
    unregister_chrdev_region(MKDEV(major_num, minor_num), DEVICE_NUMBER);

    cdev_del(&cdev);

    class_destroy(class);

    printk("see you again!!!\n");
}

module_init(hello_init);
module_exit(hello_exit);


MODULE_LICENSE("GPL");                                                  //声明模块拥有开源许可

验证

代码运行前，可以看到class中的注册信息
在这里插入图片描述
加载模块

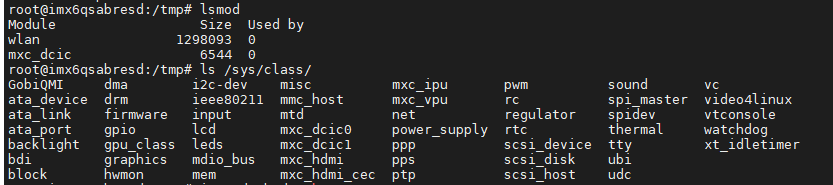

insmod chrdev.ko

在这里插入图片描述
查看class

 ls /sys/class/

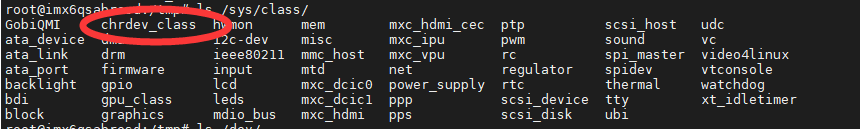

看到了我们注册的class类
在这里插入图片描述

在设备节点下创建设备函数

当使用上面的函数创建完成一个类后，使用device_create函数在这个类下创建一个设备

/include/linux/device.h

struct device *device_create(struct class *cls, struct device *parent,
                             dev_t devt, void *drvdata,
                             const char *fmt, ...);

参数class：设备要创建哪个类下面

参数parent：父设备

代码

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/kdev_t.h>

#include <linux/cdev.h>
#include <linux/device.h>

#define DEVICE_NUMBER 1                                                 // 申请设备号的数量
#define DEVICE_SNAME "schrdev"                                          // 静态注册 名称
#define DEVICE_ANAME "achrdev"                                          // 动态注册 名称

#define DEVICE_MINOR_NUMBER 0                                           // 次设备号起始地址，通常是0

#define DEVICE_CLASS_NAME "chrdev_class"
#define DEVICE_NODE_NAME "chrdev_inode_test"

static int major_num,minor_num;
dev_t dev_num;                                                          // 保存设备号

struct cdev cdev;

struct class *class;
struct device *device;

/* module_param(name,type,perm);
 * name：要传递进去的参数的名称
 * type：类型
 * perm：参数读写的权限 S_IRUSR 400
 */
module_param(major_num, int, S_IRUSR);
module_param(minor_num, int, S_IRUSR);


int chrdev_open(struct inode *inode, struct file *file)
{
    printk("chrdev_open OK\n");                                         //chrdev_open正常
    return 0;
}

struct file_operations chrdev_ops = {
    .owner = THIS_MODULE,
    .open = chrdev_open,                                                // file_operations文件集操作，要定义函数chrdev_open
};

static int hello_init(void)
{
    int ret;

    if(major_num){                                                      // 如果major_num被手动设置，就使用静态注册设备号

        printk("major_num = %d\n", major_num);
        printk("minor_num = %d\n", minor_num);

        dev_num = MKDEV(major_num, minor_num);

        ret = register_chrdev_region(dev_num, DEVICE_NUMBER, DEVICE_SNAME);

        if(ret < 0){                                                    // ret<0 注册失败
            printk("register_chrdev_region ERROR!!!\n");
        }else{
            printk("register_chrdev_region OK!!!\n");
        }

    }else{                                                              // major_num没有传入，所以动态申请设备号

        ret = alloc_chrdev_region(&dev_num, DEVICE_MINOR_NUMBER, DEVICE_NUMBER, DEVICE_ANAME);

        if(ret < 0){
            printk("alloc_chrdev_region ERROR!!!\n");
        }else{
            printk("alloc_chrdev_region OK!!!\n");
        }

        major_num = MAJOR(dev_num);                                     // 取出来主设备号
        minor_num = MINOR(dev_num);                                     // 取出来次设备号

        printk("major_num = %d\n", major_num);
        printk("minor_num = %d\n", minor_num);
    }

    cdev.owner = THIS_MODULE;

    cdev_init(&cdev, &chrdev_ops);

    cdev_add(&cdev, dev_num, DEVICE_NUMBER);

    class = class_create(THIS_MODULE, DEVICE_CLASS_NAME);

    device = device_create(class, NULL, dev_num, NULL, DEVICE_NODE_NAME);

    return 0;
}

static void hello_exit(void)
{
    unregister_chrdev_region(MKDEV(major_num, minor_num), DEVICE_NUMBER);

    cdev_del(&cdev);

    device_destroy(class, dev_num);

    class_destroy(class);

    printk("see you again!!!\n");
}

module_init(hello_init);
module_exit(hello_exit);


MODULE_LICENSE("GPL");                                                  //声明模块拥有开源许可

结果

insmod chrdev.ko

在这里插入图片描述

ls /sys/class/

在这里插入图片描述

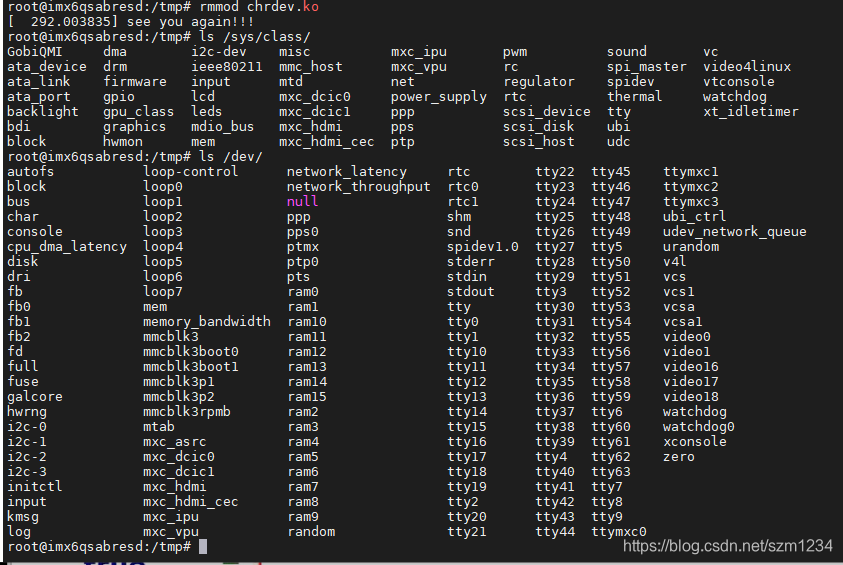

 ls /dev/

在这里插入图片描述
现在设备节点创建成功

rmmod chrdev.ko

测试卸载功能
在这里插入图片描述

使用

app代码

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>

int main(int argc, char *argv[])
{
    int fd;

    char buff[64] = {0};

    fd = open("/dev/chrdev_inode_test", O_RDWR);

    if(fd < 0){

        perror("open error\n");               // 在应用中打印
        return fd;
    }

    // read(fd, buff, sizeof(buff));

    // write(fd, buff,sizeof(buff));

    // close(fd);

    return 0;
}

编译

$CC app.c -o app

发送

scp app root@192.168.0.232:/tmp

在这里插入图片描述

运行

运行app可执行文件，可以执行，触发驱动open中的printk内容
在这里插入图片描述

源码

Linux嵌入式字符设备驱动模块（自动创建设备节点）modules_chrdev_auto

按键消抖实验
小柚子的博客
10-19 396
按键消抖实验 `timescale 1ns / 1ps module key_filter #( parameter CNT_MAX = 20'd999_999 //计数器计数最大值 ) ( input wire sys_clk,//系统时钟50MHZ input wire sys_rst_n,//全局复位 input wire key_in,//按键输入信号 output reg key_flag //key_flag为1时表示消抖后检测到按键被按下
Linux 按键输入实验
嵌入式技术
07-20 761
在前几章我们都是使用的 GPIO 输出功能，还没有用过 GPIO 输入功能，本章我们就来学 习一下如果在 Linux 下编写 GPIO 输入驱动程序。 I.MX6U-ALPHA 开发板上有一个按键，我们 就使用此按键来完成 GPIO 输入驱动程序，同时利用第四十七章讲的原子操作来对按键值进行 保护。 49.1 Linux 下按键驱动原理 按键驱动和 LED 驱动原理上来讲基本都是一样的，都是操作 GPIO，只不过一个是读取 GPIO 的高低电平，一个是从 GPIO 输出高低电平。本章我们实现按键输...
Linux嵌入式驱动开发16——按键消抖实验（内核定时器）
“逛丢一只鞋”的博客
02-25 1468
文章目录Linux内核定时器概念Linux内核定时器基础知识Linux内核定时器相关函数时间转换函数ms转换时钟节拍函数us转换时钟节拍函数宏DEFINE_TIMERadd_timer函数del_timer函数mod_timer函数示例代码按键消抖 Linux内核定时器概念 Linux内核定时器基础知识 Linux内核定时器相关函数 时间转换函数 ms转换时钟节拍函数 us转换时钟节拍函数 宏DEFINE_TIMER add_timer函数 del_timer函数 mod_tim
32. EPIT定时器实验
TrueLink的博客
03-23 417
一、EPIT简介 1、EPIT是32位的一个向下计数器。 2、EPIT的时钟源可以选择，我们选择ipg_clk=66MHz。 3、可以对时钟源进行分频，12位的分频器，04095分别代表14096分频。 4、开启定时器以后，计数寄存器会每个时钟减1，如果和比较寄存器里面的值相等的话就会触发中断。 EPIT有两种工作模式： Set-add-forget，一个是free-runing 5、6ULL有两个EPIT定时器。 EPIT_CR寄存器用于配置EPIT。 二、实验原理简介 EPIT_CR bit0为1，设置
嵌入式LINUX驱动程序实战开发,嵌入式Linux设备驱动开发之：按键驱动程序实例...
weixin_29827071的博客
05-02 202
本文引用地址：http://www.eepw.com.cn/article/257107.htm11.6按键驱动程序实例11.6.1按键工作原理LED和蜂鸣器是最简单的GPIO的应用，都不需要任何外部输入或控制。按键同样使用GPIO接口，但按键本身需要外部的输入，即在驱动程序中要处理外部中断。按键硬件驱动原理图如图11-7所示。在图11-7的4×4矩阵按键(K1~K16)电路中，使用4个输入/输出...
嵌入式——按键原理和消抖方式
qq_45811214的博客
04-13 2901
按键的原理理解和消抖方式
《Linux设备驱动开发详解——基于最新的Linux4.0内核》源码.zip
02-10
《Linux设备驱动开发详解——基于最新的Linux4.0内核》是一本专注于嵌入式Linux系统中的设备驱动程序开发的专业书籍。这本书的核心内容是讲解如何为Linux操作系统编写和理解设备驱动，以实现硬件与操作系统之间的...
[野火]《嵌入式Linux驱动开发实战指南——基于i.MX6ULL系列》
02-08
嵌入式 Linux 驱动开发是指在嵌入式系统中使用 Linux 操作系统来驱动硬件设备的过程。该过程需要熟悉 Linux 内核、驱动程序开发和嵌入式系统的特点。 2. SDK 目录结构 SDK 目录结构是指 SDK 中的文件和文件夹的排列...
嵌入式Linux设备驱动程序开发指南.pdf
03-16
《嵌入式Linux设备驱动程序开发指南》是针对嵌入式Linux系统中设备驱动程序开发的一本专业书籍，由西班牙作者Alberto Liberal de los Ríos撰写，专注于讲解如何为使用设备树的嵌入式Linux系统开发驱动。本书特别...
imx6ull嵌入式linux驱动开发指南pdf（正点原子）
05-21
i.MX6ULL 嵌入式 Linux 驱动开发指南 本资源为 i.MX6ULL 嵌入式 Linux 驱动开发指南，旨在帮助开发者快速掌握 i.MX6ULL 嵌入式 Linux 驱动开发的技术。该指南涵盖了从基本概念到高级开发的方方面面，涵盖了驱动开发...
ZYNQ之嵌入式驱动开发——字符设备驱动
西岸贤
05-15 1532
本文是在ZYNQ 7020平台上进行的Linux驱动实验，通过写一个字符设备驱动程序控制开发板上的LED，然后通过应用程序向里面写值控制LED的亮灭。
博客按键消抖试验及验证随笔及之前的源码
07-24
博客园地址http://www.cnblogs.com/noticeable/p/7220368.html 详细讲解了开发流程
按键消抖程序
02-25
該程序用于嵌入式下，裸机程序，用于板子消除抖动的程序
嵌入式驱动程序中，软件实现按键去抖的方式
最新发布
guohb5466的博客
12-12 546
软件消抖有个更高级版，逻辑上是增加一个定时器，把原本在中断处理函数中要实现的逻辑功能，放到定时器的超时处理函数当中，而中断处理函数中则重新设置新的定时器(mod_timer(&定时器对象，新的超时时间))，在触发超时处理函数前重新计时，这样的话每次抖动（高低电平变化）都会在定时器倒计时为0前重新设置定时器，而当抖动停止，电平稳定之后，定时器就能走到0触发超时处理函数，实现原本的逻辑（因此定时器应该在申请中断资源前完成初始化）机械按键在按下或松开时，由于接触面积和时间的问题，会产生一个不稳定的信号。
关于按键消抖实验
weixin_30839881的博客
03-06 682
对于特权同学按键消抖程序的理解：（程序源码见《深入浅出玩转FPGA》P191） 　　第一个always块中，在每个时钟周期（clk）对按键值进行采样 　　第二个always块中，利用边沿脉冲检测法，当key_rst有下降沿时，key—an将输出一个周期的高脉冲 　　第三个always块中，利用cnt进行循环计数（计数时间周期大约20ms），当keg—an为1时，cnt将清零，然后从零开始计数...
ZYNQ——按键消抖实验
西岸贤
06-27 1736
本文的主要内容是在ZYNQ开发板上实现按键消抖，文章中提供了仿真的代码和仿真的结果，还有在开发板上验证按键消抖的代码和动图。
嵌入式Linux字符设备和杂项设备总结
yangxueyangxue的博客
01-07 797
字符设备是 3 大类设备（字符设备、 块设备和网络设备） 中的一类， 其驱动程序完成的主要工作是初始化、 添加和删除 cdev 结构体， 申请和释放设备号， 以及填充 file_operations 结构体中的操作函数， 实现file_operations 结构体中的 read（） 、 write（） 和 ioctl（） 等函数是驱动设计的主体工作。
嵌入式按键消抖
嵌入式系统开发
02-19 3569
一、硬件滤波 二、软件滤波 1、单次延时滤波 获取按键状态，若检测到按键按下则延时一定时间（如10ms），再次获取按键状态，若按键仍为按下，则按键按下，否则可认为是扰动。 2、多次延时滤波 获取按键状态，若检测到按键按下后，根据按键状态将8bit的变量左移1位后，写入当前键值（0或1），延时一段时间（如1ms），再次检测按键，并将按键状态的8bit变量再次左移1位后，写入当前键值（0或1），重复该...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
