AM335x平台异步控制卡系统分析

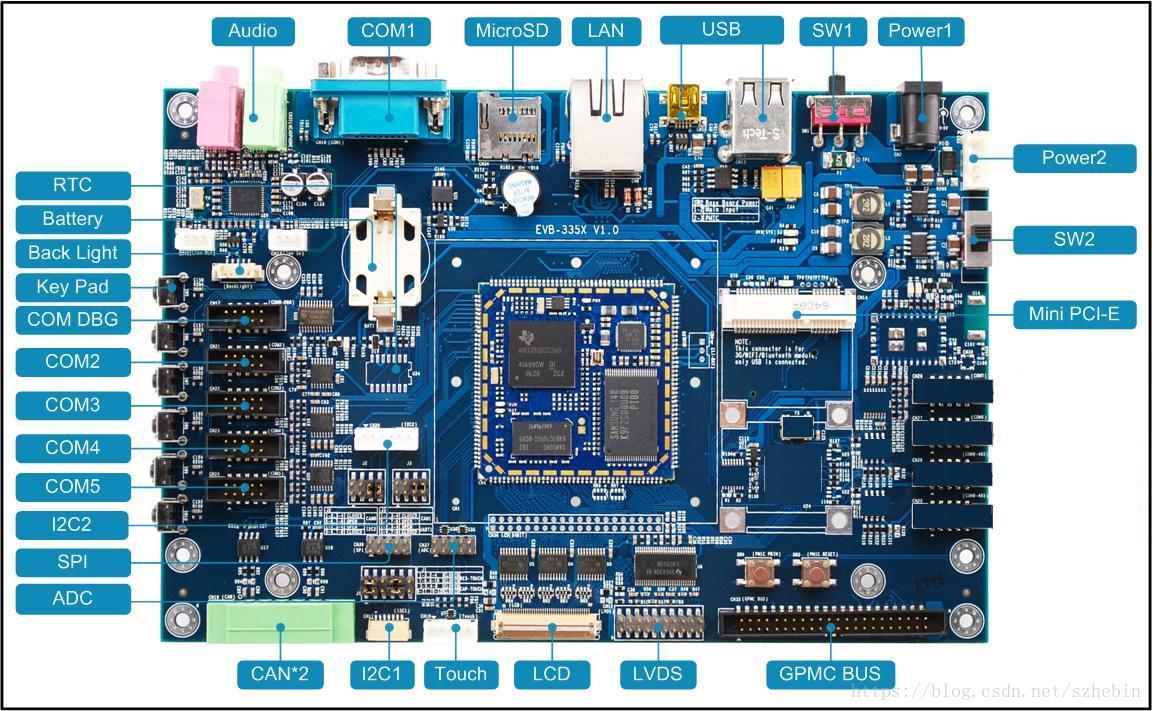

   AM335X具有丰富的硬件外设，基于Linux的软件方案，包含GPU Composition模块能提供完整的多图层叠加缩放等功能，十分适合全彩LED显示墙的异步控制卡应用。下面从硬件和软件两个方面分析其主芯片的系统需求。如盈鹏飞嵌入式的AM335x开发板：

AM335x开发板资料：链接：https://pan.baidu.com/s/13iBoh4hVwW3rbSVQ9QL-OQ 密码：512l

硬件部分

　　从硬件上看，视频处理模块部分主要由最小系统和外围模块两大部分组成。



•最小系统

　　最小系统由主芯片，电源系统，DDR和存储四部分组成;不同级别的全彩屏对SOC的处理能力有不同要求，具体的要求在软件部分有说明。



•外围模块

　　音频接口，LCD接口：即LED显示墙的基本需求;网络接口：百兆甚至千兆网口可以有效保证显示内容更新的高效性;USB接口：便于系统升级，以及扩展基于USB各种外设;SD卡/TF卡支持：便于系统升级以及内容的本地更新。此外，异步卡一般和LED显示墙一起放置于室外，所以需要可工作在宽温度范围的工业级芯片。



软件部分

　　软件部分主要由操作系统和应用软件两大部分组成：操作系统在异步控制卡行业中，主流系统选择了Linux;应用软件主要包含三个部分：



•多媒体部分

　　用于对音视频码流的解码，全彩屏主要分为高端和中低端两个档次：高端，视频分辨率以及显示分辨率要求在720p分辨率以上;中低端，视频分辨率以及显示分辨率在640x480以内。由于LED墙一般显示物理面积大，而且亮度高，所以对视频流的帧率要求较高，要求在每秒25帧以上。因此
