T113 uboot 显示时钟开发笔记

            <div id="content_views" class="htmledit_views">
                <h2 style="margin-left:0.0000pt; text-align:left"><a name="t0"></a><span style="color:#117cee; font-size:16px; font-weight:normal">提出此问题的背景：</span><span style="color:#000000; font-size:16px; font-weight:normal">T113 5寸RGB屏幕在uboot显示不正常，在内核显示正常</span></h2>

验证的平台/板子：T113

是否通用：否

参考资料

T113-S3-LCD-RGB显示屏调试_t113s3 屏-优快云博客

本地修改对应仓库的git节点

开发记录/过程

遇到的问题1：T113 5寸RGB屏幕在uboot显示不正常，在内核显示正常

原因分析： 由于内核显示正常，所以我断定内核的参数没有错误，我反复对比了参数都没有错误。于是我就测试一下时钟频率，UBOOT阶段时钟频率是48M，内核后是33M，没有按照规格书参数33M,可以段定是时钟频率导致的。于是我就将Uboot下的显示时钟打印出来。

从打印信息来看，父时钟是288，分频因子是6， 288/6=48MHZ左右，而实际屏时钟是33MHZ

所以要调整这个分屏系数。

解决方法：

From 28aa9140d0adaa2c3064869db427ab9442cffef0 Mon Sep 17 00:00:00 2001
From: lwj <1209977304@qq.com>
Date: Fri, 5 Jul 2024 17:13:40 +0800
Subject: [PATCH] clk

---
 .../drivers/video/sunxi/disp2/disp/de/lowlevel_v2x/disp_al.c            | 2 +-
 1 file changed, 1 insertion(+), 1 deletion(-)

diff --git a/brandy/brandy-2.0/u-boot-2018/drivers/video/sunxi/disp2/disp/de/lowlevel_v2x/disp_al.c b/brandy/brandy-2.0/u-boot-2018/drivers/video/sunxi/disp2/disp/de/lowlevel_v2x/disp_al.c
index 20646b7..6213d02 100644
--- a/brandy/brandy-2.0/u-boot-2018/drivers/video/sunxi/disp2/disp/de/lowlevel_v2x/disp_al.c
+++ b/brandy/brandy-2.0/u-boot-2018/drivers/video/sunxi/disp2/disp/de/lowlevel_v2x/disp_al.c
@@ -641,7 +641,7 @@ int disp_al_smbl_get_status(unsigned int disp)
 }

 static struct lcd_clk_info clk_tbl[] = {
- {LCD_IF_HV, 6, 1, 1, 0},
+ {LCD_IF_HV, 9, 1, 1, 0},
  {LCD_IF_CPU, 12, 1, 1, 0},
  {LCD_IF_LVDS, 7, 1, 1, 0},
 #if defined(DSI_VERSION_40)
--
2.7.4


功能使用说明/测试验证方法

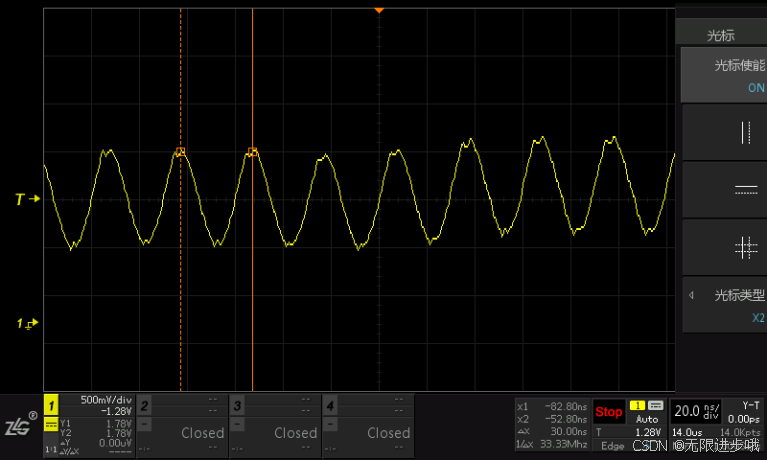

Uboot下时钟，可见时钟频率为33.MHZ。
