T113开发板tina5摄像头TVIN开发连载（5）-trecorderdemo的配置及演示

原创 已于 2024-11-13 09:25:38 修改 · 576 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件 #linux #运维

于 2024-11-12 14:29:11 首次发布

SBC-T113S产品特性：

  • 采用Allwinner公司Cortex-A7双核T113-S3/S4处理器，运行最高速度为1.2GHZ；
  • 内置64-bit XuanTie C906 RISC-V协处理器(仅T113-S4支持)；
  • 支持JPEG/MJPEG视频编码，最大分辨率1080p@60fps；支持多格式1080P@60fps视频解码 (H.265,H.264, MPEG-1/2/4)；
  • 支持RGB666/LVDS/MIPI-DSI，分辨率最高1920x1080；
  • 支持128-256M Bytes DDR3 SDRAM,其中T113-S3内置128MB;T113-S4内置256MB；
  • 支持SPI NAND存储和启动(默认：256MB)或者EMMC启动(默认：4GB,最大32GB)；
  • 支持一路USB2.0 OTG(设计为TYPE-A接口)；支持二路USB2.0 HOST;
  • 支持七路RS232通信或者6路RS232和1路RS485(非隔离)；
  • 支持一路CAN BUS通信（非隔离）；
  • 支持一路10/100M以太网；
  • 稳定的操作系统的支持，可预装LINUX 5.4（Preempt）或者OpenWRT；
  • 经典尺寸主板，尺寸为120*100MM；

SBC-T113S产品功能评估图：

配置trecorderdemo

trecorderdemo要想正确运行，必须先进行配置，配置文件是recorder.cfg，它位于/etc/目录下。

  • 修改recorder.cfg​
;-------------------------------------------------------------------------------
number_of_camera = 2
screen_width = 1024
screen_height = 600
camera_id = 0
;-------------------------------------------------------------------------------
; 3 for cvbs sensor
; 2 for usb sensor
; 1 for raw sensor (need isp)
; 0 for yuv sensor
;-------------------------------------------------------------------------------
camera_type = 3

video_enable = 1
video_width = 720
video_height = 480
video_framerate = 30
video_format = YUV420SP
video_memory = MMAP
video_rotation = 0
video_use_wm = 0
video_wm_pos_x = 0
video_wm_pos_y = 0
;-------------------------------------------------------------------------------
; scale down need isp
;-------------------------------------------------------------------------------
video_scale_down_enable = 0
video_sub_width =
video_sub_height =
video_buf_num = 3

audio_enable = 0
audio_format = PCM
audio_channels = 2
audio_samplerate = 8000
audio_samplebits = 16
audio_bitrate = 128000

display_enable = 1
display_rect_x = 0
display_rect_y = 0
display_rect_width = 720
display_rect_height = 480
;-------------------------------------------------------------------------------
; 0 ZORDER_TOP
; 1 ZORDER_MIDDLE
; 2 ZORDER_BOTTOM
;-------------------------------------------------------------------------------
display_zorder = 0
;-------------------------------------------------------------------------------
; 0 ROTATION_ANGLE_0
; 1 ROTATION_ANGLE_90
; 2 ROTATION_ANGLE_180
; 3 ROTATION_ANGLE_270
;-------------------------------------------------------------------------------
display_rotation = 0

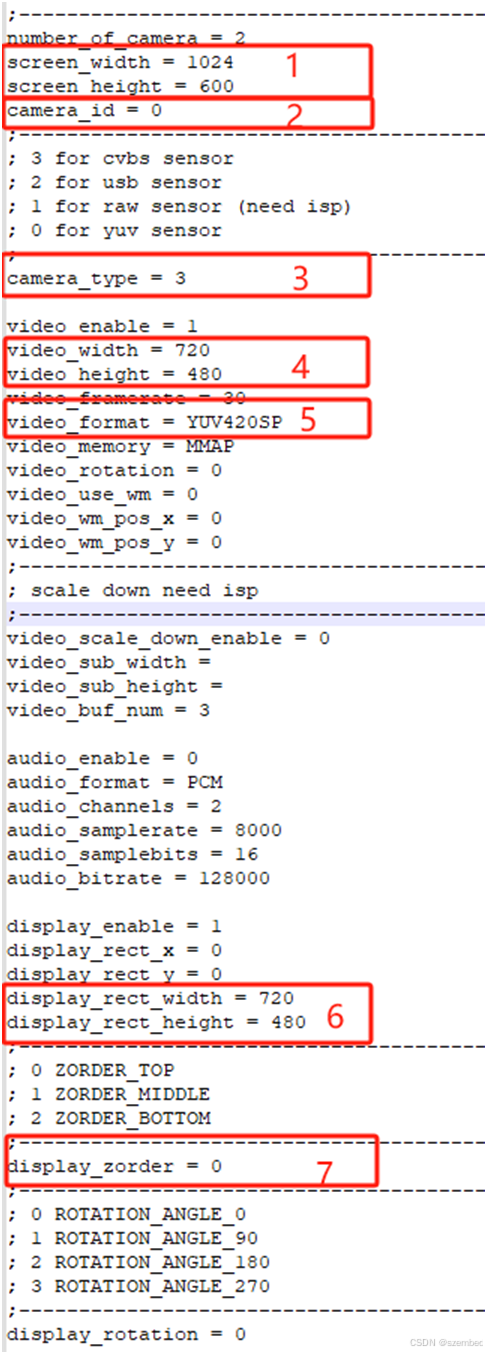

主要修改如下：

画红框的参数说明如下:

  1. screen_width = 1024/screen_height = 600，表示显示屏的参数，比如演示时的屏幕分辨率是1024x600。
  2. camera_id = 0，这个参数很重要。务必是0。trecorderdemo程序不是专门为tvin演示编写的，而是为主板可以接的各种camera，例如符合UVC协议的usb camera等。trecorderdemo程序中只能显示两路camera，一路是/dev/video0,另外一路是/dev/video1,在程序中分别对应的是front camera，另外一个对应的是back camera,见下图：
3）	root@TinaLinux:/dev# trecorderdemo --help
4）	****************************************************************************
5）	* This program shows how to test trecorder
6）	****************************************************************************
7）	****************************************************************************
8）	* trecorderdemo 0: front channel recorder test
9）	* trecorderdemo 1: rear channel recorder test
10）	* trecorderdemo 2: front and rear two channel recorder test
11）	* trecorderdemo audio X: audio X recording test(X = 0/1)
12）	***************************************************************************
13）	root@TinaLinux:/dev# trecorderdemo --help
14）	****************************************************************************
15）	* This program shows how to test trecorder
16）	****************************************************************************
17）	****************************************************************************
18）	* trecorderdemo 0: front channel recorder test
19）	* trecorderdemo 1: rear channel recorder test
20）	* trecorderdemo 2: front and rear two channel recorder test
21）	* trecorderdemo audio X: audio X recording test(X = 0/1)
22）	***************************************************************************
23）	root@TinaLinux:/dev# trecorderdemo --help
24）	****************************************************************************
25）	* This program shows how to test trecorder
26）	****************************************************************************
27）	****************************************************************************
28）	* trecorderdemo 0: front channel recorder test
29）	* trecorderdemo 1: rear channel recorder test
30）	* trecorderdemo 2: front and rear two channel recorder test
31）	* trecorderdemo audio X: audio X recording test(X = 0/1)
32）	***************************************************************************
33）	root@TinaLinux:/dev# trecorderdemo --help
34）	****************************************************************************
35）	* This program shows how to test trecorder
36）	****************************************************************************
37）	****************************************************************************
38）	* trecorderdemo 0: front channel recorder test
39）	* trecorderdemo 1: rear channel recorder test
40）	* trecorderdemo 2: front and rear two channel recorder test
41）	* trecorderdemo audio X: audio X recording test(X = 0/1)
42）	***************************************************************************
43）	root@TinaLinux:/dev# trecorderdemo --help
44）	****************************************************************************
45）	* This program shows how to test trecorder
46）	****************************************************************************
47）	****************************************************************************
48）	* trecorderdemo 0: front channel recorder test
49）	* trecorderdemo 1: rear channel recorder test
50）	* trecorderdemo 2: front and rear two channel recorder test
51）	* trecorderdemo audio X: audio X recording test(X = 0/1)
52）	***************************************************************************

trecorderdemo演示：

fbinit
trecorderdemo 0

以下截取部分执行日志信息：

root@TinaLinux:/mnt/SDCARD# ./fbinit
fbinit test version:V2.0.20220506
================Usage================
/fbinitmeans:clean /dev/fb0
/fbinit 0         means:clean /dev/fb0
/fbinit 1         means:clean /dev/fb1
/fbinit 2         means:clean /dev/fb2
================usage================
cleanning /dev/fb0 ...
clean /dev/fb0 finish
root@TinaLinux:/mnt/SDCARD# trecorderdemo  0
****************************************************************************
* This program shows how to test trecorder
****************************************************************************
▒_▒h:ii

>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>tina_multimedia<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
tag   : tina3.5
branch: tina-dev
date  : Mon Jul 15 19:04:59 2019 +0800
Change-Id: I5f6c8a88d7b387a312b7744797a0d5f8ab07ee7a
-------------------------------------------------------------------------------
[  126.503419] [tvd] vidioc_s_fmt_vid_cap:1623
[  126.503419] interface=0
[  126.503419] system=NTSC
[  126.503419] format=0
[  126.503419] output_fmt=YUV420
[  126.519441] [tvd] vidioc_s_fmt_vid_cap:1627
[  126.519441] row=1
[  126.519441] column=1
[  126.519441] ch[0]=0
[  126.519441] ch[1]=0
[  126.519441] ch[2]=0
[  126.519441] ch[3]=0
[  126.538190] [tvd] vidioc_s_fmt_vid_cap:1629
[  126.538190] width=720
[  126.538190] height=480
[  126.538190] dev->sel=0
[  126.551055] [tvd] tvd_cagc_and_3d_config:1481 tvd0 agc auto mode
[  126.557990] [tvd] tvd_cagc_and_3d_config:1490 tvd0 CAGC enable:0x1
[  126.567569] [tvd] tvd_cagc_and_3d_config:1517 tvd0 3d enable :0x4f900000
[  126.596333] [tvd] vidioc_streamon:1712 Out vidioc_streamon:0
[  126.596367] VE: enable hw clock
[  126.606308] enable_cedar_hw_clk,563
---------------------------------------------------------------------------------------------
              | Preview Status | Preview Size | Audio Status | Water Mark | Recorder Status |
---------------------------------------------------------------------------------------------
front   |     enable     |    full      |    normal    |   disable  |      stop       |
---------------------------------------------------------------------------------------------
rear    |                |              |              |            |                 |
---------------------------------------------------------------------------------------------

RecorderCmd#

屏幕显示如下：

trecorderdemo功能强大，它整合了视频预览，录制音视频等功能，目前只实现了预览功能，其他功能待验证。
