1.负载均衡

负载均衡是一种将网络流量或计算任务分配到多个服务器、计算资源或网络链路上的技术，能优化资源使用、最大化吞吐量、最小化响应时间，并避免任何单一资源的过载。

1.1负载均衡的作用

提高可用性：能在某台服务器故障时，将其的业务自动转移到其他正常运行的服务器上
提高性能：能将请求分散到多台服务器上
优化资源利用率：能节省公网IP地址，动态分配资源
提高安全性：能隐藏内部服务器IP

1.2负载均衡的类型

1.2.1基于硬件

F5
Citrix NetScaler
Radware Alteon
Array
AD-1000

1.2.2基于网络层

四层负载均衡：基于传输层(TCP/UDP)的信息(IP/PORT)进行流量分配
七层负载均衡：基于应用层(HTTP、HTTPS等协议)的内容进行流量分配

特性	四层	七层
层级	传输层(TCP/UDP)	应用层(HTTP/HTTPS)
依据	IP、PORT	URL、Cookie、内容、头部
速度	快	较慢
协议支持	TCP、UDP、ICMP	HTTP、HTTPS、FTP、SMTP
软件支持	LVS、Nginx、HAproxy	Nginx、HAproxy

2.HAproxy

HAproxy是高性能的开源负载均衡器和代理服务器，具有负载均衡、流量控制、安全、高可用、监控等功能。

2.1配置及信息

2.1.1配置

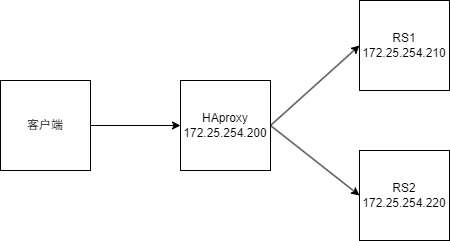

HAproxy环境

#HAproxy：
# 安装
dnf install haproxy -y
# 查看安装信息
haproxy -v
#RS1、RS2：
# 安装Nginx
dnf install Nginx -y

2.1.2信息

软件信息

启动文件： /lib/systemd/system/haproxy.service
主配置目录：/etc/haproxy/
主配置文件： /etc/haproxy/haproxy.cfg
子配置目录：/etc/haproxy/conf.d

配置文件信息

global # 全局配置 - 定义全局参数
    log         127.0.0.1 local2 # 日志
    chroot      /var/lib/haproxy # 安全隔离目录
    pidfile     /var/run/haproxy.pid # PID文件位置
    maxconn     4000 # 每个进程最大连接数
    maxconnrate 100 # 指定每个客户端每秒建立连接的最大数量
    user        haproxy # 运行用户
    group       haproxy # 运行组
    daemon # 以守护进程方式运行

    # turn on stats unix socket
    stats socket /var/lib/haproxy/stats # 指定haproxy的套接字文件
    # nbproc与nbthread互斥
    nbproc     2 # 指定haproxy的work进程数量，默认1
    nbthread    2 # 指定haproxy的线程数量，默认1
    cpu-map     1 0 # 指定work绑定的cpu核心
    cpu-map     2 1 # 指定work绑定的cpu核心

	# SSL优化配置
    # utilize system-wide crypto-policies
    ssl-default-bind-ciphers PROFILE=SYSTEM
    ssl-default-server-ciphers PROFILE=SYSTEM

defaults # 默认配置 - 为其他段提供默认值
    mode                    http # 默认模式(http|tcp)
    log                     global # 继承全局日志配置
    option                  httplog # 记录HTTP日志
    option                  dontlognull # 不记录空连接
    option http-server-close # 启用HTTP连接关闭优化
    option forwardfor       except 127.0.0.0/8 # 添加X-Forwarded-For头
    option                  redispatch # 连接失败时重试其他服务器
    retries                 3 # 后端服务器重试次数
    timeout http-request    10s # HTTP请求超时
    timeout queue           1m # 队列超时
    timeout connect         10s # 连接超时
    timeout client          1m # 客户端超时
    timeout server          1m # 服务器超时
    timeout http-keep-alive 10s # HTTP Keep-Alive超时
    timeout check           10s # 健康检查超时
    errorfile 503 /etc/haproxy/errorpages/503.http  #自定义错误页面

# proxies配置
frontend [name] # 前端服务配置 - 定义客户端连接处理
backend [name] # 后端配置段 - 定义服务器池和负载均衡
listen [name] # 监听配置段 - 结合前后端的简化配置
listen stats # HAproxy状态页配置

多进程与多线程

# 多进程
# 在global配置nbproc参数，再cpu-map绑定work和cpu
nbproc 2
cpu-map 1 0
cpu-map 2 1

# 多线程
# 在global配置nbthread参数即可
nbthread 2

2.1.3proxies配置

default配置

#运行模式
mode http #连接协议
#日志
log global #继承全局的日志目录
option httplog #记录http相关日志
option dontlognull #不记录空会话连接日志
#option相关
option http-server-close #保持客户端连接开启但关闭服务器端连接
option forwardfor except 127.0.0.0/8 #添加 X-Forwarded-For 头
option redispath #连接失败时重新分发请求
option http-keep-alive #开启与客户端的会话保持
#超时设置
timeout http-request 10s #HTTP 请求完成超时时间
timeout queue 1m #请求在队列中的最大等待时间
timeout connect 120s #连接后端服务器的超时时间
timeout client 600s #客户端不活动超时时间
timeout server 600s #服务器端不活动超时时间
timeout http-keep-alive 60s #session 会话保持超时时间，此时间段内会转发到相同的后端服务器
timeout check 10s #指定后端服务器健康检查的超时时间

frontend配置

frontend <name>
	bind <指定haproxy监听的ip地址>:<port> [参数]
	mode <http/tcp>
	default_backend <后端名称>

frontend WebServer
	bind 192.168.0.200:80
	mode http
	default_backend webserver_RS

beckend配置

backend <名称>
	mode <http/tcp>
	balance <算法>
	server <名称> <ip地址>:<端口> [参数]

#server参数
check #启用健康检查
maxconn #最大并发连接数
backup #标记为备份服务器
weight #权重值
cookie #指定持久性cookie值
ssl #启用SSL/TLS连接到后端
inter <num> #健康状态检查间隔时间，默认2000 ms
fall <num> #后端服务器从线上转为线下的检查的连续失效次数，默认为3
rise <num> #后端服务器从下线恢复上线的检查的连续有效次数，默认为2
disabled #将后端服务器标记为不可用状态

backend Webserver_RS
	mode http
	server web1 192.168.0.210:80 check inter 3s fall 3 rise 5 weight 5
	server web2 192.168.0.220:80 check inter 3s fall 3 rise 5

listen配置

listen WebServer
	bind 192.168.0.200:80
	mode http
	option forwardfor
	server web1 192.168.0.210:80 check inter 3s fall 3 rise 5 weight 5
	server web2 192.168.0.220:80 check inter 3s fall 3 rise 5

2.2socat工具

Socat (SOcket CAT) 是一个功能强大的网络工具，可以看作是 netcat 的增强版，它能够在两个数据流之间建立双向通道，支持多种协议和连接方式。

功能：

动态修改服务器权重

stats soket /var/lib/haproxy/stats mode 600 level admin

echo "set weight WebServer/web1 10" | socat stdio /var/lib/haproxy/stats

3.haproxy的算法

3.1静态

static-rr 轮询

不支持动态调整
不支持端服务慢启动

first

选择第一个可用的服务器直到其满负荷
忽略服务器的权重设置

3.2动态

roundrobin 权重轮询

支持动态调整权重
支持慢启动
默认算法

leastconn 最少连接

将新连接分配给当前连接数最少的服务器
适用于长连接场景
支持权重的运行时调整和慢启动

3.3可调整

调整 “ hash-type consistent” 参数决定取模法（map-based/静态/默认）还是一致性hash（consistent/动态）

取模法
- 服务器号 = hash(key) % 服务器数量
- hash：对请求的关键字(如用户ID、源IP等)进行哈希计算
- 将哈希结果对服务器数量取模，根据模值确定目标服务器
- 不适合用作动态算法的计算方式
一致性hash
- 哈希环：将哈希空间组织成环形(0 ~ 2^32-1)，对每个服务器节点计算多个哈希值(虚拟节点)，分布在环上
- 对请求关键字哈希，在环上顺时针查找第一个≥该哈希值的节点

source 源IP哈希

根据客户端源IP地址哈希分配，保持同一客户端访问同一服务器
适用于session会话保持但不支持cookie和缓存的场景

uri

基于应用层，所以只支持 mode http
根据用户URI的左半部分或整个uri做hash
适用于后端是缓存服务器场景

url_param

能选择用户url中的参数的值参与hash计算
用于需要基于特定参数保持的会话

hdr

根据http头部的信息做hash
无有效值，则会使用默认的轮询调度

4.其他功能

4.1基于cookie的会话保持

在backend或listen中配置

backend/listen
	cookie <name> [参数]
#参数
#操作模式，三选一
insert #由HAProxy插入Cookie
rewrite #重写已有cookie
prefix #在现有cookie前添加前缀
#行为控制
indirect #服务器响应时不修改Cookie
noache #禁止缓存带有此Cookie的响应
postonly #仅对POST请求插入cookie
preserve #尽可能保留原cookie
#安全
httponly #标记Cookie为仅HTTP访问
secure #指定Cookie仅在HTTPS加密连接中传输，不会通过未加密的HTTP协议发送
#作用域控制
domain #设置cookie作用域
#过期时间
maxidle #空闲超时时间s
maxlife #绝对生存时间s

vim /etc/haproxy/haproxy.cfg

listen WebServer1
	bind 172.25.254.200:80
	option forwardfor
	mode http
	balance roundrobin
	cookie WebCookie insert nocache indirect
	server web1 192.168.0.210:80 check inter 3s fall 3 rise 5 weight 5
	server web2 192.168.0.220:80 check inter 3s fall 3 rise 5 weight 5

4.2haproxy的状态页

#配置项
stats enable #基于默认的参数启用stats page
stats hide-version #隐藏haproxy版本
stats refresh <> #自动刷新时间间隔
stats uri <> #自定义stats page uri
stats auth <username>:<password> #认证配置
stats admin {if | unless} <> #启用page的管理功能

listen stats
	mode http
	bind *:8888
	stats enable
	log global
	stats uri /stats
	stats auth li:123

4.3IP透传

用于获取客户端的真实真实IP地址，用于做访问统计、安全防护、行为分析、区域排行等场景

4.3.1四层IP透传

#在nginx配置文件的http配置的log_format main后添加"$proxy_protocol_addr"
#在nginx配置文件的server配置的listen后添加proxy_protocol,设置只能透过底层代理访问此网站
vim /etc/nginx/nginx.conf
http {
	log_format main  '$remote_addr - $remote_user [$time_local] "$request"'
                      ' "$proxy_protocol_addr"'
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';
    server {
		listen 80 proxy_protocol;
	}
}

#修改haproxy配置文件,mode走四层设置为tcp
vim /etc/haproxy/haproxy.cfg

listen WebServer
	mode tcp
	bind 172.25.254.200:80
	balance roundrobin
	server web1 172.25.254.210:80 send-proxy

4.3.2七层IP透传

#haproxy配置
option forwardfor [ except <network> ] [ header <name> ] [ if-none ]
[ except <network> ] #请求报请来自此处指定的网络时不予添加此首部，如haproxy自身所在网络
[ header <name> ] #使用自定义的首部名称，而非“X-Forwarded-For"
[ if-none ] #如果没有首部才添加首部，如果有使用默认值

listen WebServer
	option forwardfor []
	mode http
	balance ……
	server ……

4.4ACL

访问控制列表ACL是一种基于包过滤的访问控制技术。它可以根据设定的条件对经过服务器传输的数据包进行过滤(条件匹配)即对接收到的报文进行匹配和过滤，基于请求报文头部中的源地址、源端口、目标地址、目标端口、请求方法、URL、文件后缀等信息内容进行匹配并执行进一步操作，比如允许其通过或丢弃。
ACL要配置在frontend中，所以不使用listen

frontend ACL
	bind *:80
	mode http
	acl <aclname> <匹配规范> [匹配模式] [操作符] <匹配内容>

acl_name：
1.可以使用大字母A-Z、小写字母a-z、数字0-9、冒号：、点.、中横线和下划线
2.严格区分大小写

4.4.1匹配规则

#hdr类,HTTP 头部匹配
hdr([name]) #匹配 请求头 的完整值（严格匹配）
hdr_ip([name]) #匹配 IP 地址类请求头
hdr_val([name]) #提取请求头的 数值 进行比较
hdr_beg([name]) = hdr([name]) -m beg =  hdr_dom([name]) -m beg = hdr([name]) -m beg #前缀匹配
hdr_end = hdr -m end #后缀匹配
hdr_dom #匹配域名类头部
hdr_sub = hdr -m sub #子串匹配
hdr_reg = hdr -m reg #正则匹配
hdr_len #检查头部值的长度
hdr_dir #匹配头部的uri路径

#path类,URL 路径匹配
path <路径> #匹配完整的请求路径（不包括查询参数）
path_beg #匹配以指定字符串开头的路径
path_end #匹配以指定字符串结尾的路径
path_sub #匹配包含指定子串的路径
path_reg #正则匹配路径
path_dir #匹配路径中的目录部分

#url类,URL 参数匹配
url <> #匹配包括协议、主机、路径和查询参数的完整URL（需解码后匹配）
url_beg #匹配以指定字符串开头的URL
url_end #匹配以指定字符串结尾的URL
url_sub #匹配包含指定子串的URL
url_reg #正则匹配URL
url_param #查询参数匹配
url_port #URL端口匹配
url_scheme #协议匹配

#base类,用于匹配请求的基础属性
base <> #匹配请求的基础信息（包括方法和路径）
base_beg #匹配以指定字符串开头的基础信息
base_end #匹配以指定字符串结尾的基础信息
base_sub #匹配包含指定子串的基础信息
base_reg #使用正则匹配基础信息
base_len #基础信息长度
base32/base64 #编码匹配
base_uri #基础URI匹配

acl exact_match hdr(User-Agent) "Mozilla/5.0"
acl is_aws hdr(User-Agent) -m beg "aws-sdk-"  # 匹配以 aws-sdk- 开头的 UA
acl is_image hdr(Content-Type) -m end image/jpeg  # 匹配 JPEG 类型
acl has_mobile hdr(User-Agent) -m sub "Mobile"  # 包含 Mobile 字符串
acl is_uuid hdr(X-Request-ID) -m reg [0-9a-f]{8}-[0-9a-f]{4}-[0-9a-f]{4}-[0-9a-f]{4}-[0-9a-f]{12}
acl valid_auth hdr_len(Authorization) eq 32  # 固定长度的 Token
acl case_sensitive hdr(X-Custom-Header) -m str "ExactValue"  # 大小写敏感
acl case_insensitive hdr(X-Custom-Header) -i "anycase"      # 忽略大小写

acl exact_path path /api/users  # 只匹配 /api/users
acl api_path path_beg /api/    # 匹配 /api/、/api/users
acl static_path path_beg /static/ /images/  # 多前缀匹配
acl img_path path_end .jpg .png  # 匹配 /pic.jpg、/a/b.png
acl version_path path_sub /v2/  # 匹配 /api/v2/users、/v2/docs
acl id_path path_reg ^/users/[0-9]+$  # 匹配 /users/123
acl admin_dir path_dir /admin/  # 匹配 /admin/、/admin/users

acl exact_url url https://example.com/api?version=1
acl cdn_url url_beg https://cdn.  # 匹配所有CDN开头的URL
acl pdf_url url_end .pdf  # 匹配所有PDF文件URL
acl tracking_url url_sub /track/  # 匹配包含/track/的URL
acl uuid_url url_reg [0-9a-f]{8}-[0-9a-f]{4}-[0-9a-f]{4}-[0-9a-f]{4}-[0-9a-f]{12}
acl has_token url_param(token) -m found  # 检查token参数是否存在
acl valid_id url_param(id) -m reg ^[0-9]+$  # ID必须是数字

4.4.2匹配模式

-i 不区分大小写
-m 使用指定的正则表达式匹配方法
-n 不做DNS解析
-u 禁止acl重名，否则多个同名ACL匹配或关系

4.4.3组合ACL调用方式

与：默认使用，空格
或：or 或 ||
否定：!

4.5haproxy错误界面

haproxy默认错误界面
/usr/share/haproxy/400.http
/usr/share/haproxy/403.http
/usr/share/haproxy/408.http
/usr/share/haproxy/500.http
/usr/share/haproxy/502.http
/usr/share/haproxy/503.http
/usr/share/haproxy/504.http

4.5.1 haproxy自定义错误页面

#自定义错误页面语句
HTTP/1.0 503 Service Unavailable
Cache-Control:no-cahce
Connection:close
Content-Type:text/html;charset=UTF-8

#在haproxy.cfg的defaults下编辑
errorfile <错误代码> <错误页面文件绝对路径>
#错误页面文件后缀建议为.http与其他html文件区分
defaults
	mode http
	……
	errorfile 503 /haproxy/errorpages/503.http

4.5.2基于http重定向错误页面

#语句
errorloc <错误代码> <URL>
#haproxy.cfg下的defaults
defaults
	mode http
	……
	errorloc 503 https://3.14.com

4.6haproxy四层负载

一般做tcp协议应用：MySQL、Redis、Memcache、RabbitMQ

listen mdb
	bind 172.25.254.200:3306
	mode tcp
	balance roundrobin
	server mdb1 172.25.254.210:3306 check
	server mdb2 172.25.254.220:3306 check

frontend mdb
	bind *:3306
	mode tcp
	use_backend mdb_rs
backend mdb_rs
	mode tcp
	balance roundrobin
	server mdb1 172.25.254.210:3306 check
	server mdb2 172.25.254.220:3306 check

4.7haproxy https 实现

#做证书
mkdir /etc/haproxy/certs
openssl req -newkey rsa:2048 -nodes -sha256 –keyout /etc/haproxy/certs/user1.key -x509 -days 365 -out /etc/haproxy/certs/user1.crt

#https配置
vim /etc/haproxy/haproxy.cfg
frontend WebServer
	bind *:80
	redirect scheme https if !{ ssl_fc }
	mode http
	use_backend WebCluster
 frontend WebServer-https
 	bind *:443 ssl  crt  /etc/haproxy/timinglee.org.pem
 	mode http
 	use_backend webcluster
 backend  WebCluster
 	mode http
 	balance roundrobin
 	server web1 172.25.254.210:80 check inter 3s fall 3 rise 5
 	server web2 172.25.254.220:80 check inter 3s fall 3 rise 5
