业务需求是想实现在两个月份之间的一个竖线代表月份启动日期这个竖线是动态的。
这里的难点是：x轴是日期通过坐标找不到日期之间的中间的位置。

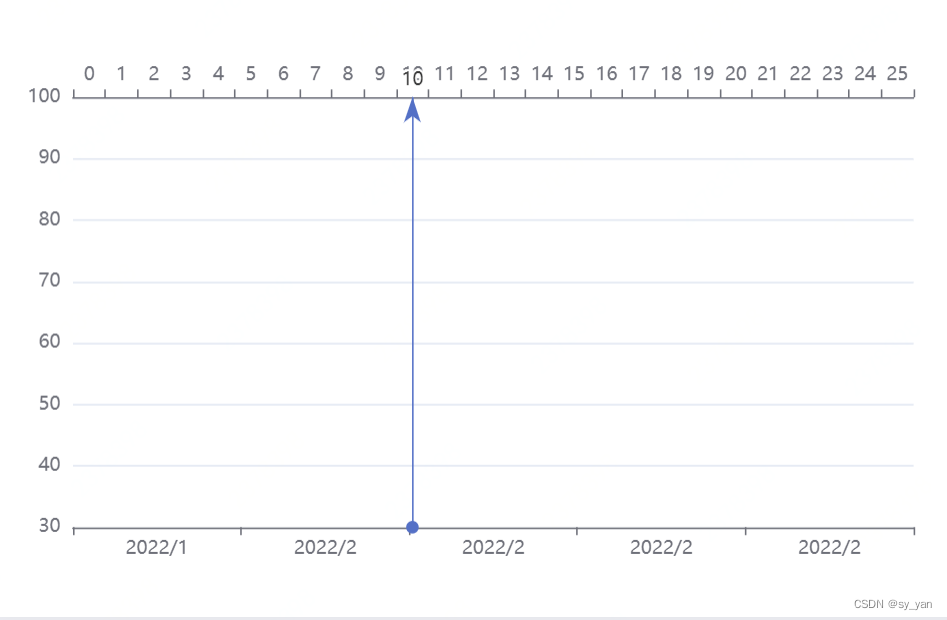

解决方案：因此再创建有个x轴我这里新的x轴刻度放大了五倍根据比例找到你画的竖线在新的x轴的位置，最后隐藏掉新的x轴。在这里插入图片描述

option = {
  grid: {
    left: '3%',
    right: '7%',
    bottom: '7%',
    containLabel: true
  },
  tooltip: {
    // trigger: 'axis',
    showDelay: 0,

  },
  xAxis: [
    {
      // type: 'value',
       axisTick: {
alignWithLabel: false
},
      scale: true,
      data: ['2022/1','2022/2','2022/2','2022/2','2022/2']
    },
    {
      axisTick: {
alignWithLabel: false
},
      // type: 'category',
      scale: true,
      data: [0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25]
    }
  ],
  yAxis: [
    {
      type: 'value',
      scale: true,

    }
  ],
  series: [

    {
      name: 'Male',
      type: 'line',
      // prettier-ignore
      data: [[174.0, 65.6]],
      xAxisIndex: 1,
      markLine: {
        lineStyle: {
          type: 'solid'
        },
        data: [{ xAxis: 10 }]
      }
    }
  ]
};
