创意“磁吸三明治开发套件”与NBIOT技术沉淀

【开源项目介绍】

本文为基于TuyaOS的NBIOT系列教程，包含开源硬件与NBIOT的全链路技术讲解与分析。
该系列课程分为以下部分：

• NBIOT物联网协议中COAP与LWM2M的详细讲解与分析

• TuyaOS 框架介绍与WindIDE的使用

• “磁吸三明治“开发套件的介绍

• 搭建环境30min上云快速体验

• 以NBIOT温湿度计为例讲解数据上报与下发

• 0代码实现固件OTA升级

• 课程总结

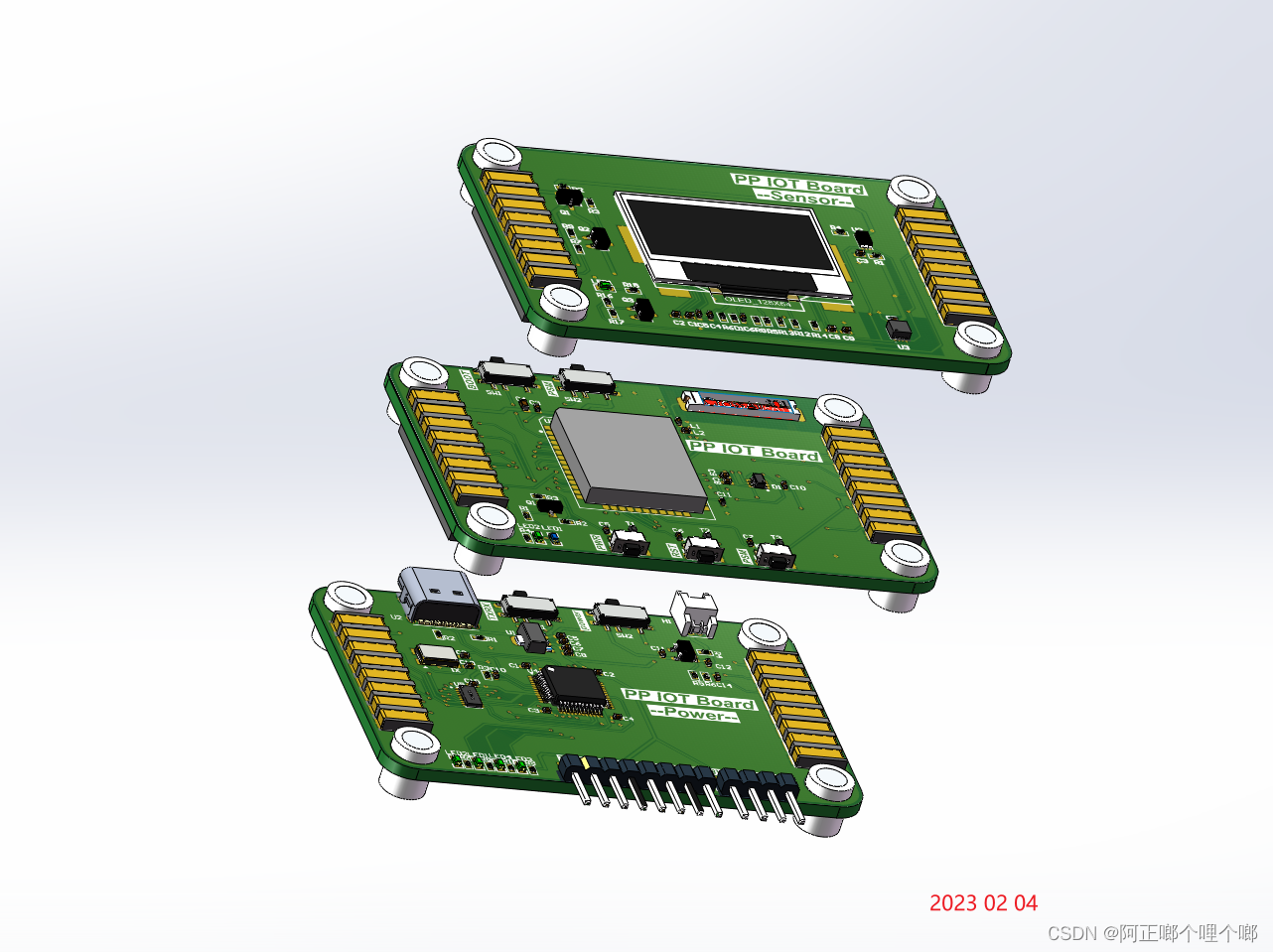

磁吸三明治简介：

该方案分为三层堆叠设计，且板层连接无任何插针与排线，依靠弹性触点与磁铁实现导通，轻轻一碰即可实现吸附与导通，手感极佳，具备以下特点：

• 最底层主板为【烧录调试板】板载CH344芯片与电源芯片可实现USB-hub与4路串口供调试使用且板载电平转换芯片，支持Type-c供电与单电池供电的切换，具备ADC分压电路供上层CPU采集电池电量。同时CH344的四路串口可方便为各种模组烧录和调试，不再需要复杂的接线和外设，而且串口和电源通过侧面排针引出，也可作为一个独立的USB-hub+4路串口调试工具使用

• 中间层主板为【模组主控板】采用兼容设计，兼容涂鸦全平台NB模组，本文以NX1-CT为例，板载NB专用射频天线美观简洁，采用超低功耗设计，单板功耗<1ua ,板载电源与网络指示灯，且支持开关切断外设电源（以达到最低功耗），同时金手指触点已引出常用的外设：GPIO、ADC、I2C、SPI等

• 最上层主板为【传感外设板】 本
