错误、资源未部署、缓存问题、权限问题。需要逐一排查这些可能性，确保每一步都正确无误。</think>针对
Tomcat本地
运行Web
项目时图片不显示的问题，请按照以下步骤排查
解决：
---
### 1. 检查图片存储路径
- **规范路径**：将图片文件放置在`/webapp/ui/images/`目录下（根据引用[1]建议的`/ui/`结构）[^1]
- **验证方式**：直接在
浏览器地址栏输入完整图片URL测试，例如：
```bash
http://localhost:8080/
项目名/ui/images/photo.jpg
```
---
### 2. 检查资源引用方式
- **JSP页面示例**：
```html
<!-- 正确方式：带上下文路径 -->
<img src="${pageContext.request.contextPath}/ui/images/logo.png">
<!--
错误方式：绝对路径 -->
<img src="/ui/images/logo.png"> <!-- 可能丢失
项目上下文 -->
```
- **HTML静态资源**：确保使用相对路径时层级关系正确
```html
<!-- 当页面在/webapp/ui/views/目录时 -->
<img src="../images/header.jpg">
```
---
### 3. 验证部署文件完整性
1. 访问
Tomcat的部署目录：
```bash
# 典型路径示例
/apache-
tomcat-9.0.xx/webapps/
项目名/ui/images/
```
2. 确认图片文件已成功部署到目标位置
3. 使用IDE部署时，检查构建
配置：
-
Eclipse：右键
项目 → Properties → Deployment Assembly → 添加资源目录
- IntelliJ：Project Structure → Artifacts → 包含资源目录
---
### 4. 排查缓存问题
- **强制刷新**：`Ctrl+F5`（Windows）或`Cmd+Shift+R`（Mac）
- **隐身模式测试**：排除
浏览器扩展干扰
- **服务器清理**：
```bash
# 清理
Tomcat缓存
rm -rf $CATALINA_HOME/work/Catalina/localhost/
```
---
### 5. 检查访问权限（Linux/Mac系统）
```bash
# 为图片文件添加读取权限
chmod -R 644 /path/to/webapp/ui/images/*
```
---
### 6. 查看
Tomcat日志定位问题
检查日志文件获取具体
错误信息：
```bash
tail -f $CATALINA_HOME/logs/catalina.out
```
常见
错误示例：
- `
404 Not Found`：路径
配置错误
- `403 Forbidden`：权限不足
- `500 Internal Error`：服务器端脚本
错误
---
### 典型
解决方案对比表
| 问题类型 |
解决方案 | 验证方式 |
|----------------|--------------------------------------------------------------------------|------------------------------|
| 路径
错误 | 使用`${pageContext.request.contextPath}`动态获取上下文路径 |
浏览器直接访问图片URL |
| 资源未部署 | 检查IDE部署
配置，确认资源目录包含在war包中 | 查看
Tomcat部署目录文件结构 |
| MIME类型
错误 | 在`web.xml`添加映射：`<mime-type>image/png</mime-type>` | 检查响应头Content-Type |
| 缓存问题 | 添加版本号：`<img src="photo.jpg?v=1.0">` | 查看网络请求状态码 |
---

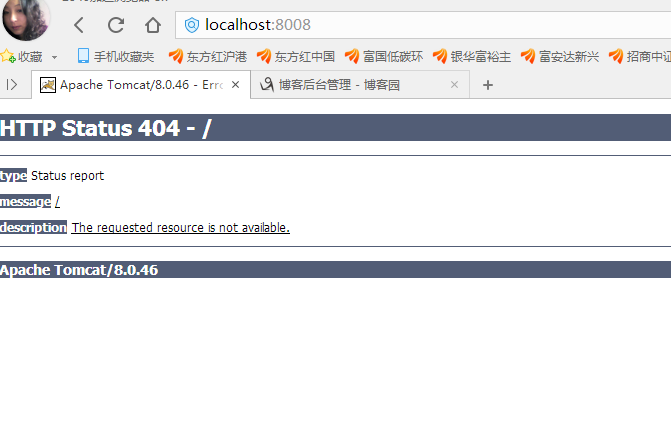

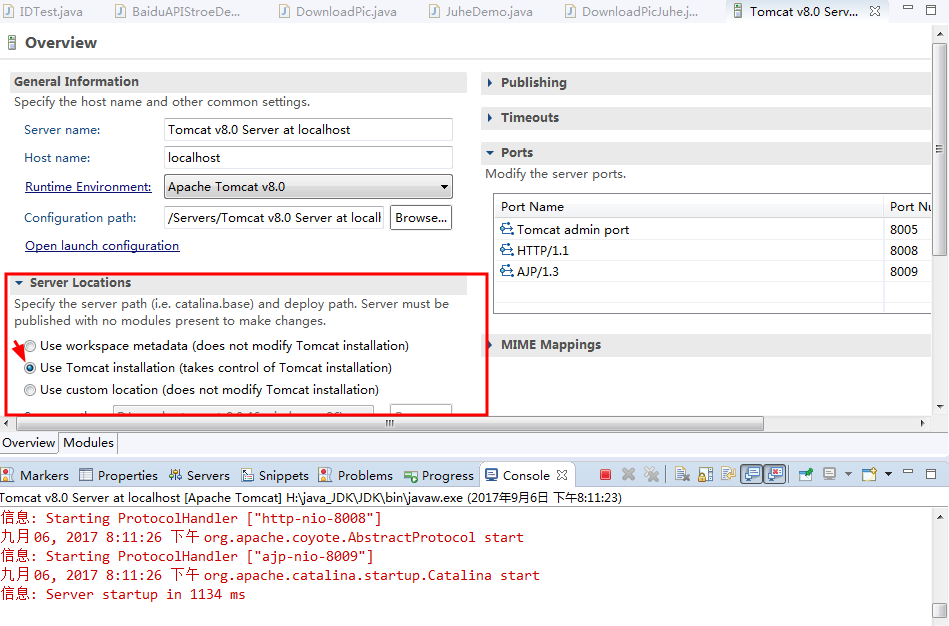

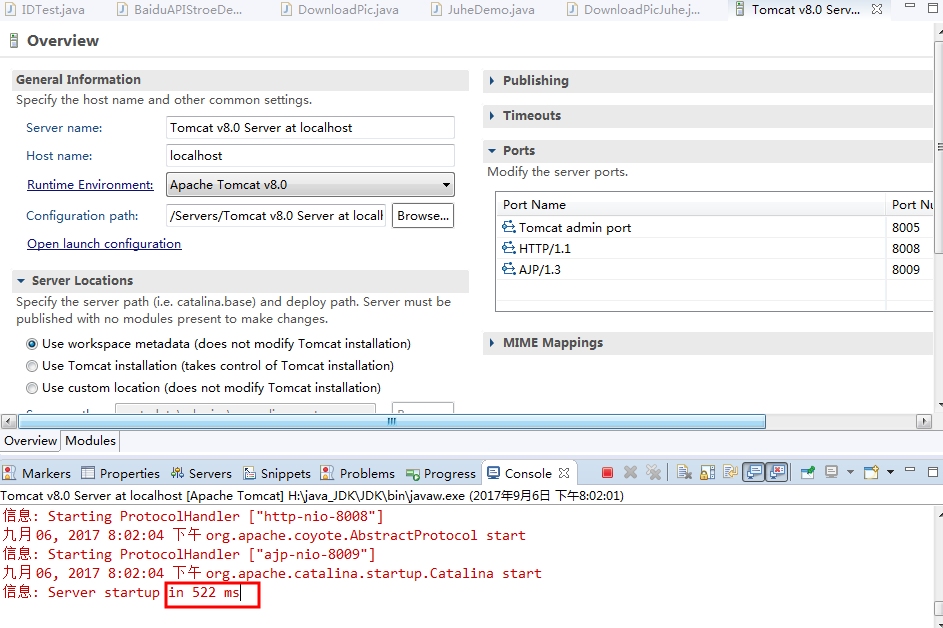

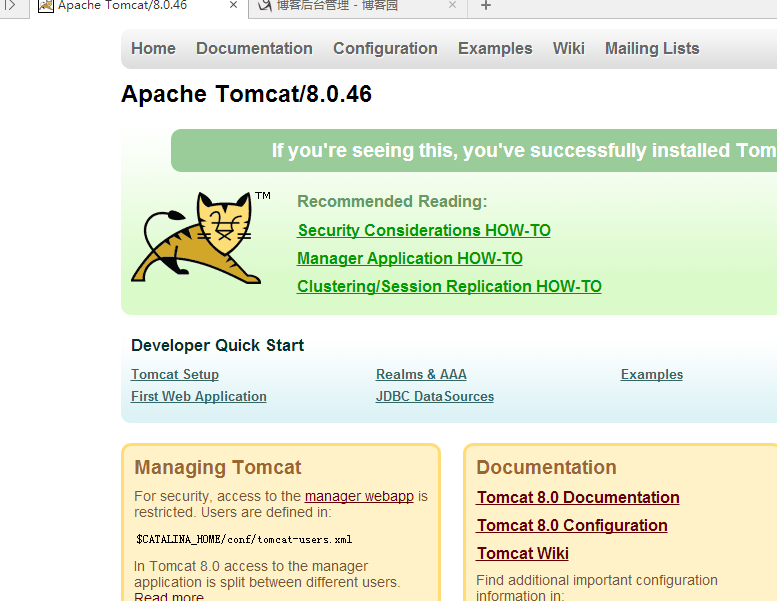

本文介绍了一个在Eclipse中启动Tomcat遇到的问题及解决方案。通过更改server location设置，成功解决了浏览器无法访问的问题。
