5 RTMP Chunk Stream

本节定义RTMP chunk stream。它为高层的媒体流协议提供多路复用和包封装的服务。

当RTMP chuck stream被设计成为RTMP协议服务的时候，它能处理任何消息流的协议。每个消息包含时间戳和负载类型。RTMP chunk stream和RTMP在一起是非常适合各种音视频应用做点到点、点到多点的直播，或VOD服务，或会议应用。

当用可靠传输协议来传输，如TCP(RFC0793)，RTMP chunk stream对所有流的消息提供可靠时序的点到点传输。RTMP chunk stream不提供任何优先级或类似控制，但可以在上层协议来提供优先级。例如，直播视频服务对网速慢的用户，可以选择丢弃视频消息以此保证音频消息的实时接收，无论基于时间发送还是回复每个消息的时间。

RTMP chunk stream包括它自己的带内协议控制消息，并且也为高层协议提供机制内嵌用户控制消息。

5.1 消息格式（Message Format）

消息格式能被分片成多个chunk，依次在上层协议上支持多路复用。消息格式因为应该包含下面几个字段，其是用来创建chunk的必要条件。

• Timestamp: 消息的时间戳。这个字段是4个字节，单位毫秒;
• Length: 消息负载的长度。如果消息头被省略，它也应该包括在这个长度中。这个字段在chunk头中是3个字节。
• Type Id: type id的范围是为协议控制信息保留的。传播信息的消息体被RTMP chunk stream协议和上层协议处理。所有其他的type id都能为上层协议服务，并且可以作为透明值对rtmp chunk stream来说。实际上，在rtmp chunk stream里并不需要这些只；所有的非协议消息可以用同一个type，或者应用可以用这个值去传递其他的信息。这个字段在chunk header中占用一个字节。
• Message Stream ID: 它可以是个任意的值。不同的message流可以被复用到同一个chunk stream中，然后通过不同的message stream id被解复用成不同的message流。当然其也可以本当做透明的值。这个字段占用4个字节在chunk header中，以小字节序排列。

5.2 握手协议(Handshake)

一个RTMP连接开始于握手。握手完全不同于rtmp的其他协议。它有3个同等大小的chunk组成，而不是变长的chunk并带有头部。

客户端和服务器各自发送同样3个chunk。客户端发送C0, C1和C2；服务端发送S0, S1和S2。

5.2.1 握手顺序

一开始客户端发送C0和C1的chunck。

客户端发送C2前需要先收到服务端恢复的S1。客户端必须在收到S2之后，才能发送其他的数据。

服务端必须收到C0后，才能发送S0和S1，也可以等到收到C0后才发送S0和S1。服务端必须等到收到C1才发送S2。服务端必须接收到C2后，才能发送其他的数据。

5.2.2 C0和S0格式

C0和S0报文只有一个字节，也就是8-bit的字段:

0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+
|   version     |
+-+-+-+-+-+-+-+-+
C0 and S0 bits

C0/S0报文字段：
Version(8bits): 在C0中，这个字段是客户端定义RTMP版本。在S0中，这个字段由服务端选择支持的版本。在本文中，协议定义为3。值0-2是早期的版本好，已经不再使用；4-31是为未来的保留号；32-255不允许。服务端如果不认识客户端发来的版本好，就应该回复版本号3。客户端可以选择遵循协议3，或放弃握手。

5.2.3 C1和S1格式

C1和S1包是1536字节长，由一下字段组成:

0                    1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        time (4 bytes)                         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        zero (4 bytes)                         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        random bytes                           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        random bytes                           |
|                            (cont)                             |
|                             ....                              |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
                         C1 and S1 bits

• Time(4字节)：这个字段包含时间戳，这个时间戳应该被后续所有的chuck作为时间开始。其可以是0，或者是其他任何数字。为了同步多个chuck流，服务端/客户端希望发送其他chunk流的时间戳。
• Zero(4字节): 这个字段必须是0。
• Random data (1528 bytes): 这个字段可以保护任何自定义信息。因为客户端和服务端为了区分发起握手的消息和响应握手的消息，这个数据块应该发送随机数值。但也不必一定是密码级别的随机值，或者可以是变量。

5.2.4 C2和S2格式

C2和S2都是1536字节长，是对S1/C1分别的回复，由以下字段组成:

 0                   1                   2                     3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        time (4 bytes)                         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        time2 (4 bytes)                        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        random echo                            |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        random echo                            |
|                           (cont)                              |
|                            ....                               |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
                       C2 and S2 bits

• Time (4 bytes): 这个字段是时间戳，S1的对C2，或C1对S2；
• Time2 (4 bytes): 这个字段必须包含上一个报文(s1或c1)发过来的时间戳；
• Random echo (1528 bytes): 这个字段必须包含随机数据对端发过来的，S1(对C2)或者S2(对C1)。双方都可以用time, time2字段来估计带宽和连接的延时，当然这比一定有用；

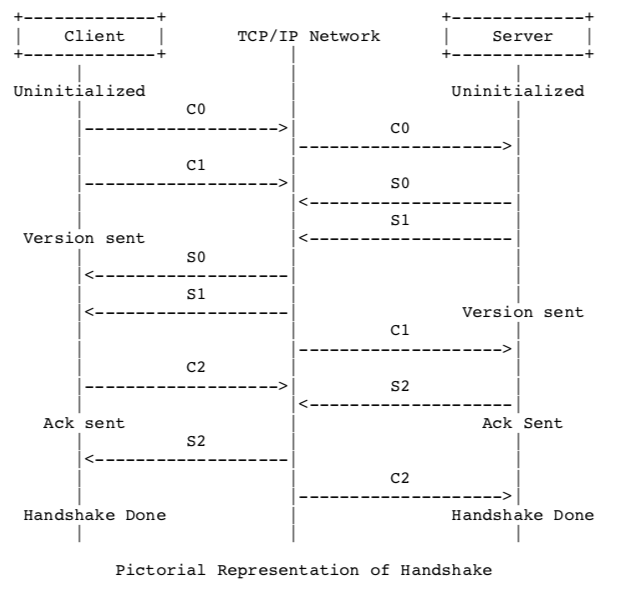

5.2.5. Handshake图解

下面的描述握手图解的流程，3个状态:

• Uninitialized: 协议版本在过程中发送。客户端和服务端都没有初始化。客户端用C0发送协议版本。如果服务器支持该版本，服务端回复S0/S1。如果没有，服务端回复该有的行为。在RTMP中，就是中断连接。
• Version Sent: 客户端和服务端在非初始化状态后，能进入确定版本状态。客户端等待S1，服务端等待C1。当收到报文，客户端发送C2，服务端发送S2。状态就成Ack sent状态。
• Ack Sent: 客户端和服务端相互等待S2/C2状态。
• Handshake Done: 握手完成，客户端和服务端可以开始交换信息。

5.3 Chunking

握手后，连接可以服用一路或多路chunk stream。每个chunk stream都能从一个消息流中承载一种类型消息。每个chunk都能由唯一的ID定义，也就是chunk stream ID。chunk是通过网络发送。当网络传输时，每个chunk在前一个chunk发送完成后才发送。在接收端，chunk分片会被根据chunk stream id组包成完整的消息体。

Chunking运行上层协议把大报文分片成小报文，以此防止大尺寸低优先级报文(如视频)阻塞到小尺寸高优先级报文(如控制报文)。

Chunking也允许小报文能节省的报文头发送，也就是chunk header能压缩头信息，信息能包含在消息本身中。

chunk size是可配置的。它能通过set chunk size控制协议来定义(在5.4.1中)。大的chunk size能降低CPU占用率，但是大尺寸的chunk能对低带宽连接导致高延时。而过小的chunk对高带宽流不是很好。chunk size是双方单方向来独立维护的。

5.3.1 Chunk格式

每个chunk由header和data组成。头由3部分组成:

+--------------+----------------+--------------------+--------------+
| Basic Header | Message Header | Extended Timestamp | Chunk Data   |
+--------------+----------------+--------------------+--------------+
|<-------------------         Chunk Header        ----------------->|

• Basic Header (1 to 3 bytes): 这个字段包括stream id和chunk type。chunk type定义了message header的格式。长度完全由chunk stream id决定，其是可变长度的字段
• Message Header (0, 3, 7, or 11 bytes): 这个字段包含消息要发送的信息(无论是全部还是部分)。该长度通过chunk header中的chunk type来定义
• Extended Timestamp (0 or 4 bytes): 这个字段chunk message header中的时间戳。 5.3.1.3中有详细信息。
• Chunk Data (variable size): chunk的负载数据，数据填充到chunk size的大小。

5.3.1.1. Chunk Basic Header

这个chunk basic header包含chunk stream id 和chunk type(有fmt字段表示)。chunk type定义message header的格式类型。chunk basic header字段可以是1，2或3字节，其有由chunk stream id决定。

协议支持到65597，streamid的范围是3–65599。ID中0，1，2是保留的。值0定义id为两个字节，64-319(第二个字节+64)。值1定义3个字节，范围64-65599(第三个字节*256+第二个字节+64)。值范围3-63代表完整的streamid。chunk stream id为2表示底层协议的控制消息和命令。

bit 0-5(低字节)在chunk basic header中代表chunk stream id。

chunk streamid 2-63 是这个字段的第一个版本。

 0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+
|fmt|   cs id   |
+-+-+-+-+-+-+-+-+
Chunk basic header 1

chunk stream id值范围64-319是其头中的两个字节。ID为第二个字节+64。

 0                   1
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|fmt|     0     |   cs id - 64  |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
     Chunk basic header 2

chunk streamid 54-65599范围在3个字节的版本中编码。ID等于：第三个字节*256+第二个字节+64。

 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|fmt|     1     |         cs id - 64            |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
               Chunk basic header 3

• cs id (6 bits): 这个字段包含chunk stream ID，值2-63。值0和1的是2或3字节的版本。
• fmt (2 bits): 这个字段定义4中类型的chunk message header。这个chunk message header的类型介绍在下一节。
• cs id - 64 (8 or 16 bits): 这个字段包含最小为64的chunk stream id。举例，ID 365就是一个1的cs id字段和16bit的301字段。

chunk stream ID是值64-319，是头中两个字节或三个字节的格式模式。

5.3.1.2 chunk message header

有chunk message header的不同格式，其有chunk basic header中的fmt字段定义。

在应用中，应该用选择使用压缩比例最高的chunk message header。

5.3.1.2.1 Type 0

Type 0 chunk header是11字节长。这个type 0类型必须是在chunk stream的最开始使用，并且无论什么时候stream timestamp都应该是向后发展的。

0                    1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                timestamp                      |message length |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|     message length (cont)     |message type id| msg stream id |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|             message stream id (cont)          |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
                       Chunk Message Header - Type 0

• timestamp (3 bytes): 对于type-0的chunk，消息使用绝对时间戳。如果时间戳大于等于16777215 (16进制0xFFFFFF)，这个字段必须是16777215，意味着Extended Timestamp字段32bit的时间戳。此外，这个字段代表完整的时间戳。

5.3.1.2.2 Type 1

Type 1 chunk headers是7字节长。message stream ID不在其内。这个chunk带有上个chunk相同的chunk stream id。流都是变长的消息(举例，多种视频格式)应该用这个格式作为第二个stream的chunk报文。

0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                timestamp delta                |message length |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|      message length (cont)    |message type id|
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
               Chunk Message Header - Type 1

5.3.1.2.3 Type 2

类型2chunk headers是3字节长。stream ID和message length都不包含；chunk有与前一个chunk相同的stream ID和message length。流是定长的消息(例如，音频和数据格式)应该用这个类型，作为第二个stream的chunk报文。

 0                   1                   2
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                timestamp delta                |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
                       Chunk Message Header - Type 2

5.3.1.2.4 Type 3

类型3其实没有message header。stream ID，message length和timestamp都不存在。这个chunk类型都继承前一个相同chunk stream ID的chunk所有字段。当单个消息被切分多个chunk，所有的消息除了第一个chunk外都用这个类型。

对于示例2(5.3.2.2节)，流都是同等大小的消息组成，stream ID和时间间隔应该使用类型3，其紧跟着chunk类型2.

对于示例1(5.3.2.1节)。如果第一个消息与第二个消息的时间戳一样，那么type3可以作为第二个chunk紧跟着第一个chunk(type0)，二不需要type 2。如果type 3紧跟着type0的chunk，那么type3 chunk的时间戳与type0 chunk的时间戳绝对一致。

5.3.1.2.5. Common Header Fields

• timestamp delta (3 bytes): 针对type-1或type-2的chunk，前一个时间戳与后一个时间戳的差值，那么就该使用这个字段。如果这个delta大于等于16777215(16进制0xFFFFFF)，这个字段就必须是16777215，意味着Extended Timestamp字段会有32bits的值。此外这个字段就是表示准确的时间戳。
• message length (3 bytes): 针对type-0或type-1的chunk，消息的长度就在这个字段中。注意这个不是chunk负载的长度。chunk负载的长度是chunk size的最大值，针对所有chunk除了最后一个chunk，剩余的字节就放在最后一个chunk中(当然其也可能是整个长度，针对小消息来说)
• message type id (1 byte): 针对type-0或type-1，这个消息的type在这个字段中。注意
• message stream id (4 bytes): 针对type-0的chunk，消息stream ID会被发送。特别是，所有同一个chunk stream的消息都将来源于同一个消息流。也可能把多个不同的消息放入同一个chunk stream中，当然这就失去了头部压缩的好处。如果一个message流关闭，而另外下一个流打开，没有什么理由上次存在的chunk stream 不能被新的type-0 chunk重用。

5.3.1.3. Extended Timestamp

extended timestamp字段用于timestamp字段大于等于16777215(0xFFFFFF)；那是为了时间戳不能满足于在type0,1,2 chunk中24bits大小的字段。这个字段是完整的32bit的时间戳或时间戳差值。这个字段在chunk type 0中表示时间戳，或type-1或type-2 chunk中表示timestamp的差值，timestamp字段的值必须是16777215(0xFFFFFF)。这个字段当先前使用的type 0, 1, 或2 chunk对同一个chunk stream ID, 表示type3该字段是上次extended timesamp field。

5.3.2. Examples

5.3.2.1. Example 1

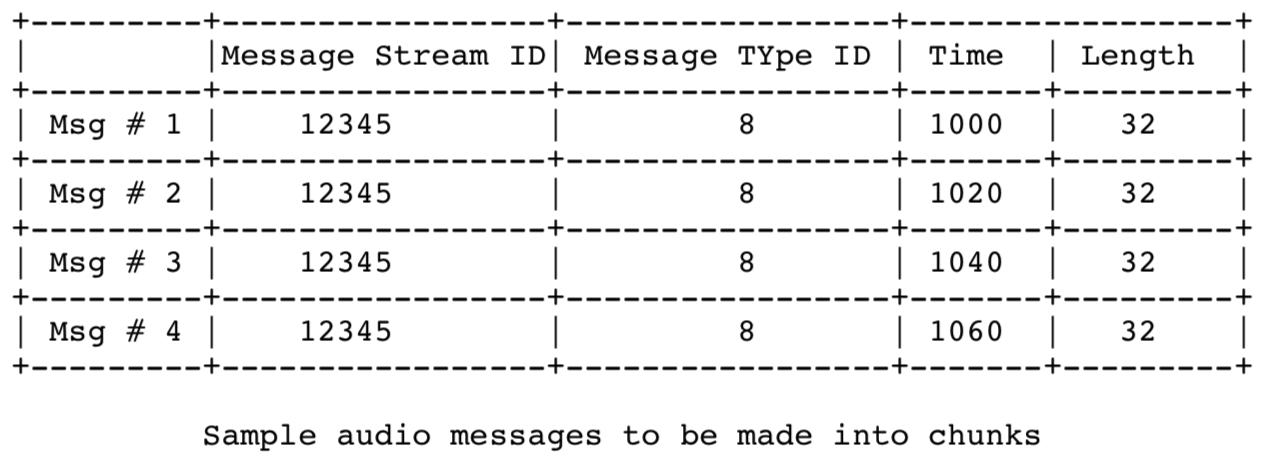

本例展示了单个音频消息。这个例子展示了消息有很多重复信息。

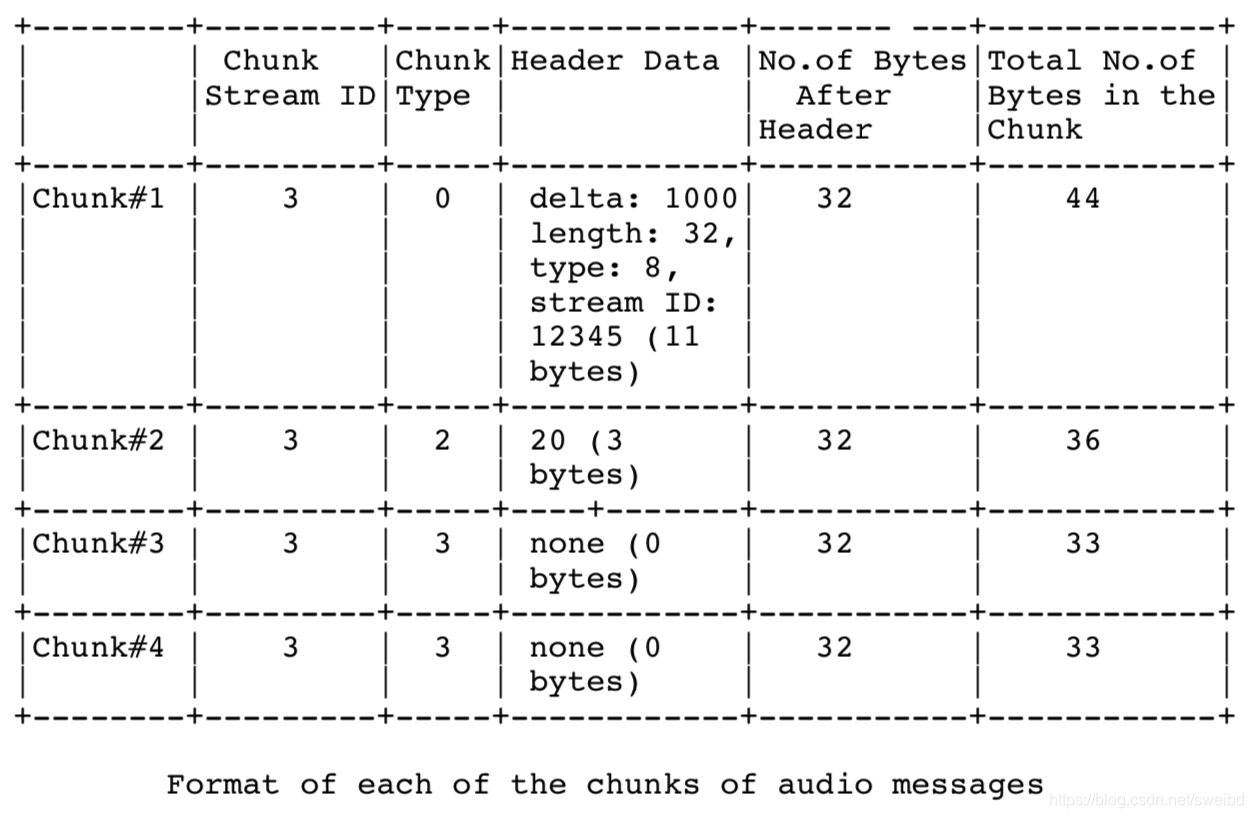

下一张图表显示chunk在流中的构成。从message 3往后，数据传输头部都优化了。在message 3后，每个message的头部只有1个字节

5.3.2.2. Example 2

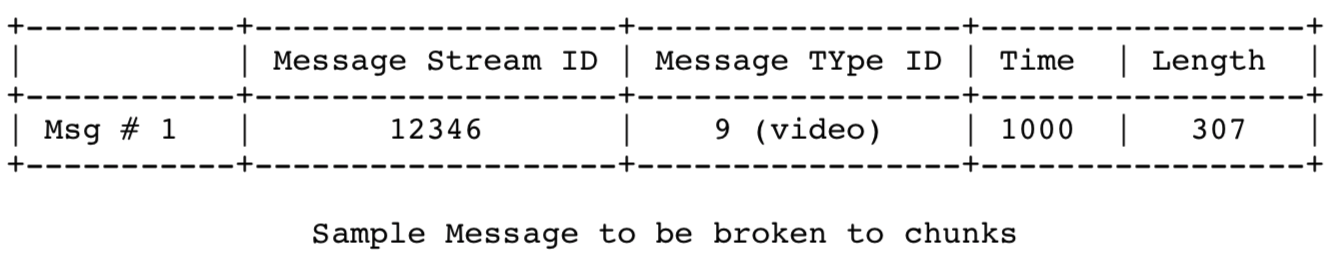

本例演示了一个消息大于128字节的chunk，被切分成多个chunks。

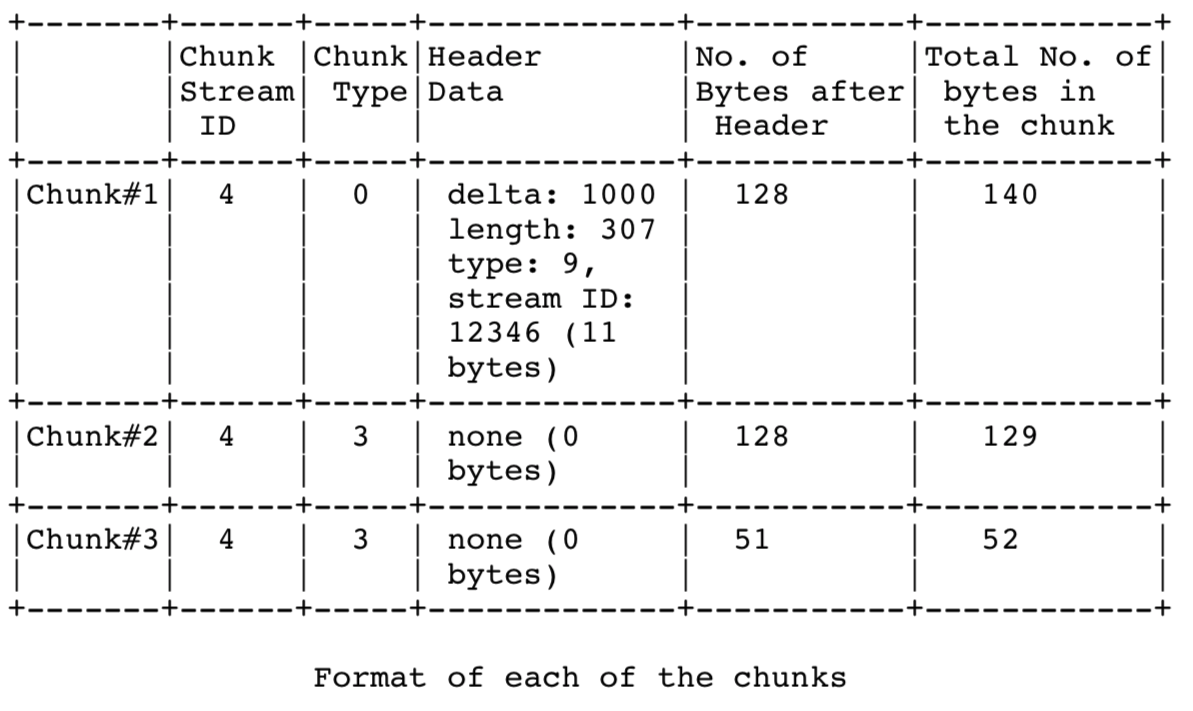

下图是chunk的组成:

chunk 1的头数据表明了这个message总共307字节长。

从上面两个例子看，chunk type 3能有两种使用方法。第一种是连续的message。第二种是一个新消息其头部能被后续的数据继续使用。

5.4 Protocal Control Message(控制消息)

协议控制消息必须是message stream ID等于0(0表示控制协议)，并且chunk stream ID必须是2。协议控制消息在收到后需要即刻处理；他们的时间戳可以忽略。

5.4.1 Set Chunk Size（1）

控制消息1，Set Chunk Size，用于通知对端最新的chunk size。

chunk size最大值默认是128bytes，但是客户端和服务器可以改变这个值，并用这个消息来通知对方。举个例子，假想一个客户端想要发送音频包131bytes，且其chunk size是128字节。在这种情况下，客户端可以发送这个控制消息给服务端，通知它chunk size现在修改为131字节了。然后，客户端就可以在一个chunk中发送音频数据了。

最大的chunk size至少是128字节，内容至少1字节。chunk size的最大值每个方向独立维护。

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|0|                    chunk size (31 bits)                     |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        Payload for the ‘Set Chunk Size’ protocol message

• 0: 这个bit必须是0;
• chunk size (31 bits): 这个字段包含chunk size的最大值，发送端接下来的chunk都以这个chunk size作为有效尺寸来发送，直到有新的set chunk size消息来到。值的范围是1到2147483647(0x7fffffff)；然后，所有值大于16777215(0xffffff)的都被认为是16777215，因为没有哪个chunk大小会比message还有大，因为message都是小于16777215字节的。

5.4.2 Abort Message(2)

协议控制消息2，Abort Message，被用于通知对端如果还在等待chunk包来完成message组播啊，可以丢弃掉已经接收到的chunk报文。对端接收到这个类型协议的报文，其负载是chunk stream ID。一个应用应该在开始关闭连接是发送这个消息，为了对端不用在等待未完成的message。

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                  chunk stream id (32 bits)                    |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
       Payload for the ‘Abort Message’ protocol message

chunk stream ID (32 bits): 这个字段包含chunk stream ID。也就是这个chunk stream ID的消息将被丢弃。

5.4.3 Acknowledgement(3)

客户端或服务器必须在接收到window size消息后，发送Acknowledgement给对端。这个windows size是发送者还没有接收到acknowledgement前发送最大的字节数。消息定义了sequence number，其是目前已经接收到的字节数。

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                  sequence number (4 bytes)                    |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
       Payload for the ‘Acknowledgement’ protocol message

sequence number (32 bits): 这个字段表示当前接收到的sequence number。

5.4.4 Window Acknowledgement Size(5)

客户端或服务器发送此消息去通知对端window size在发送acknowledgments之前。发送端期望收到acknowledgment在发送端发送完window size的字节数后。接收端必须在接收到windows size的数据后，发送acknowledgement(5.4.3节)，或者从会话一开始还没有acknowledgement被发送前。

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|           Acknowledgement Window size (4 bytes)               |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 Payload for the ‘Window Acknowledgement Size’ protocol message

5.4.5 Set Peer Bandwidth(6)

客户端或服务器发送这个消息以限制对端发送带宽。对端收到这个消息后通过限制发送数量来限制输出带宽，但是不需要针对这个消息的回复。对端接收到这个消息，如果window size与上次这个消息的发送者发送的不一样，就应该返回一个window acknowledgement size massage。

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                  Acknowledgement Window size                  |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    Limit Type |
+-+-+-+-+-+-+-+-+
      Payload for the ‘Set Peer Bandwidth’ protocol message

Limit type是如下几种:

• 0 - Hard: 对端应该限制出口带宽到window size。

• 1 - Soft: 对端应该限制其出口带宽到消息中的window size，或限制效果更小的带宽。

• 2 - Dynamic: 如果钱一个Limit Type是Hard，那么就认为这个消息类型是Hard，否则丢弃这个消息。

6. RTMP Message Formats

这部分定义了RTMP消息的格式，其在RTMP chunk steam上进行传输。
当RTMP被设计来用RTMP chunk stream上来传输，它能用任何传输协议来传输。RTMP chunk stream和RTMP一起工作，是非常适合广泛的音视频应用的，点到点和点到多点的直播，VOD的点播业务，和互相交互的视频会议。

6.1 RTMP Message Format

服务端和客户端直接通过发送RTMP message来进行通信。消息包括音频，视频，数据和其他信息。

RTMP消息有两部分: 头部和载体。

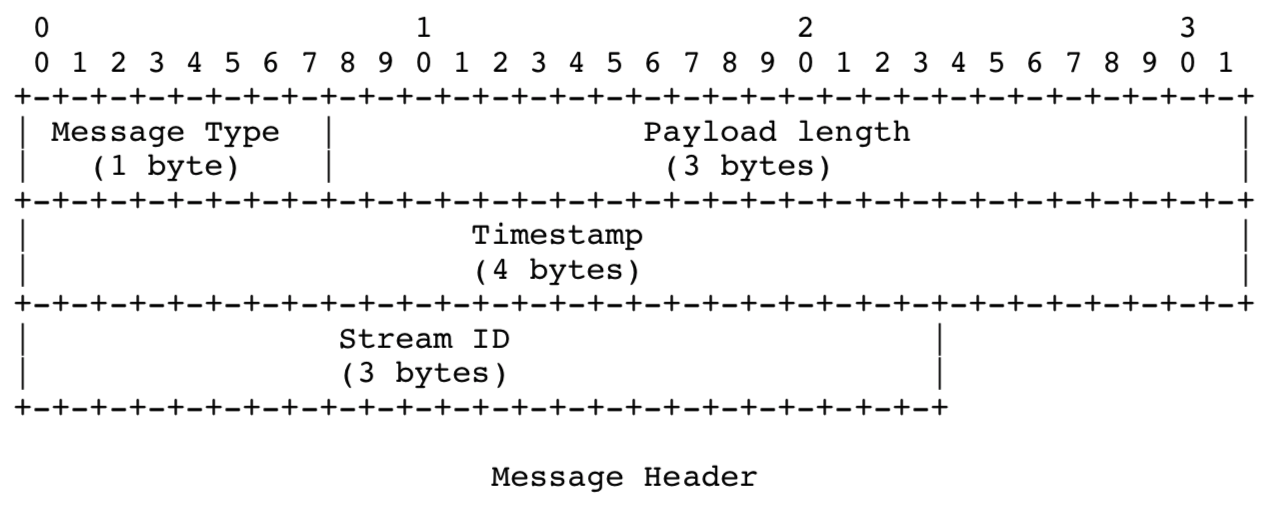

6.1.1 Message Header

消息头包括以下部分:

• Message Type: 一个字节的字段，表示消息类型。范围是1-6是为协议控制消息而保留的。

• Length: 3个字节字段表示负载长度，其是大字节序。
• Timestamp: 4字节字段表示消息的时间戳，4字节是大字节序。
• Message Stream Id: 3个字节的字段，定义消息流的唯一性。其为大字节序。


6.1.2 Message Payload

消息的另外一部分是负载，其是消息中实在的数据部分。举例，它可以是音频数据或视频数据。负载的格式不是本文的内容范围。

6.2 User Control Message(4)

RTMP用message type ID 4作为User Control message。这些消息包含RTMP streaming层使用的信息。协议消息(protocal message)的ID是1, 2, 3, 5和6的RTMP chunk stream协议(5.4节)。

User Conntrol消息应该使用message stream ID 0(其是control stream) 和，当在rtmp chunk stream上发送，chunk stream ID是2。User Control消息在其在流中接收到时就有效，其时间戳可以忽略。

客户端和服务端发送message去通知对端关于user control时间。消息承载事件类型和事件数据。

+------------------------------+-------------------------
|     Event Type (16 bits)     | Event Data
+------------------------------+-------------------------
     Payload for the ‘User Control’ protocol message

消息的头两个字节是Event Type。Event Type后面紧跟着Event Data。Event Data的size是可变的。注意，这个消息是需要在rtmp chunk stream上传送的，最大的chunk size(5.4.1节)必须是足够大而让这个消息能放入一个chunk中。

7. RTMP Command Messages

本节介绍服务器与客户端之间不同类型的消息和命令交互。

在服务器与客户端之间交互消息的不同类型包括audio消息其承载音频数据，video消息其承载video数据，data消息承载用户信息数据，还有shared object消息和command消息。shared object消息提供方法为管理多个客户端和服务器之间的分发消息。Command消息承载AMF编码命令。客户端或服务器还可以发送RPC命令来进行交流。

7.1 Messages的类型

服务器和客户端通过网络发送消息来互相通信。消息类型能是很多种，包括音频消息，视频消息，命令消息，shared object消息，数据消息和user control消息。

7.1.1 Command Messages(20, 17)

Command消息承载服务器与客户端之间的AMF编码消息。这些消息Message type 20表示AMF0格式，Message type 17是AMF3格式。这些消息被用来发送完成如connect, createStream, publish, play, pause on the peer。Command消息中如onstatus, result等，被用来通知发送者命令指示的结果和状态。命令消息有command name, transaction ID, 和command object其携带相关参数。客户端和服务器能也能通过流执行RPC命令，其用command message发送给对端。

7.1.2 Data Message(18,15)

客户单和服务器通过发送这个消息来发送Metadata，或用户数据给对端。Metadata包括音频、视频的细节信息，如流创建时间，流时间长短等。这些消息使用message type 19表示AMF0编码和message type 15作为AMF3编码。

7.1.3 Shared Object Message

使用率低，先不翻译。

7.1.4 Audio Message(8)

客户端或服务器发送此消息来承载音频数据到对端，message type 8就是专门为audio message。

7.1.5 Video Message(9)

客户端或服务器发送此消息来承载视频数据到对端，message type 9就是专门为video message。

7.1.6 Aggregate Message(22)

使用率低，先不翻译

7.1.7 User Control Message Events

使用率低，先不翻译

7.2 命令类型(Types of Commands)

客户端和服务器通过AMF编码来交换命令信息。发送端发送命令消息，其由command name，transaction ID，和command object对象其包含相关参数信息。举例，这个connect连接命令包含app参数，其是告知服务器关于客户端想要连接的application name。返回的字符串有_result，_error，或者method name，举例，verifyClient或contactExternalServer。

_result或_error的命令字符串标识着返回信息。transaction ID标识着返回信息的后续命令。它与IMAP或其他协议中的tag一样。命令字符中的method nameb标识发送端想要在接收端调用一个方法。

接下来的命令分类如下:

• NetConnection: rtmp上层协议中服务端和客户单之间的connection命令系列。
• NetStream: 其表示通道，音频、视频和相关数据都在上面传输。我们也发送命令如Play，pause等，其控制数据流。

7.2.1 NetConnection命令

NetConnection管理一个在客户端应用和服务器之间的双向连接。此外，还能提供远程过程调用RPC。

如下命令是NetConnection:

• connect
• call
• close
• createStream

7.2.1. connect

客户端发送connect命令给服务端建立连接而得到应用实例。

客户端到服务端的命令结构如下:

    +----------------+---------+---------------------------------------+
    |  Field Name    |  Type   |           Description                 |
    +--------------- +---------+---------------------------------------+
    | Command Name   | String  | Name of the command. Set to "connect".|
    +----------------+---------+---------------------------------------+
    | Transaction ID | Number  | Always set to 1.                      |
    +----------------+---------+---------------------------------------+
    | Command Object | Object  | Command information object which has  |
    |                |         | the name-value pairs.                 |
    +----------------+---------+---------------------------------------+
    | Optional User  | Object  | Any optional information              |
    | Arguments      |         |                                       |
    +----------------+---------+---------------------------------------+

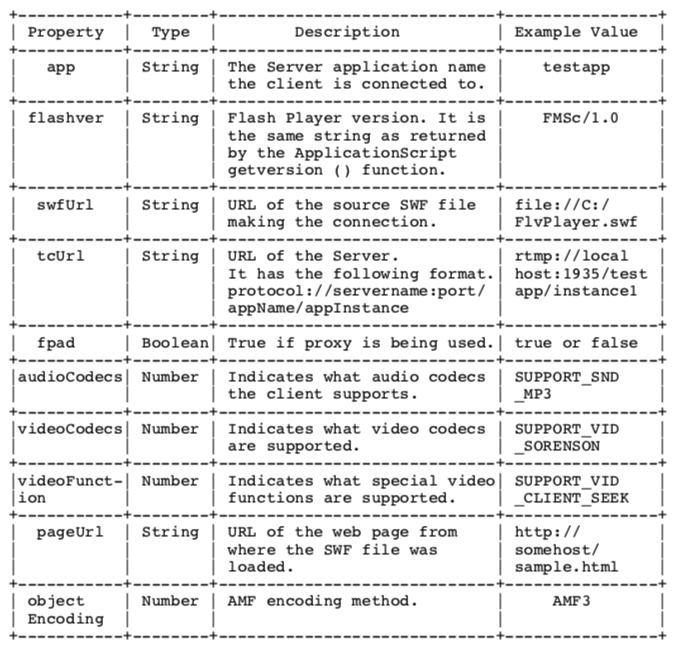

下面是connect命令的command对象的name-value对描述介绍。

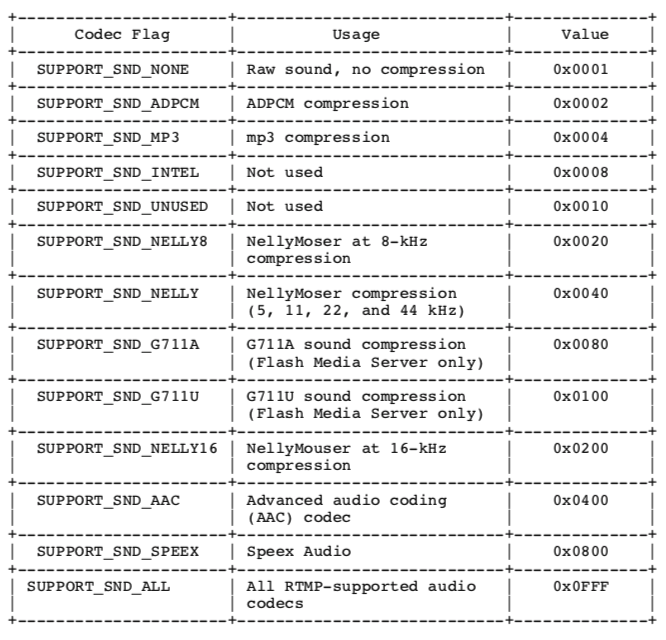

音频编码属性的flag值:

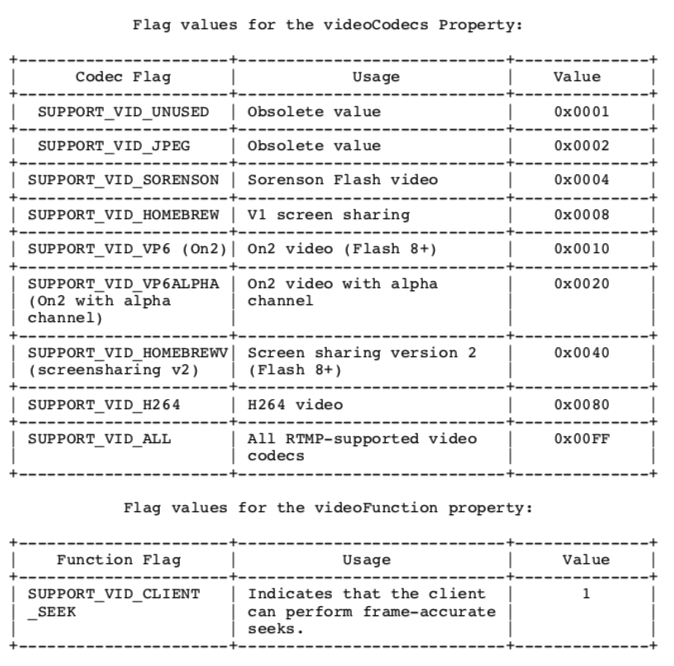

视频编码属性的flag值:

对象编码的值对应关系:

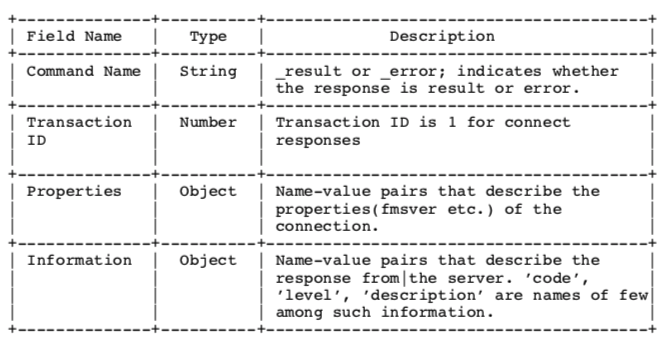

从服务器到客户端的命令返回值:

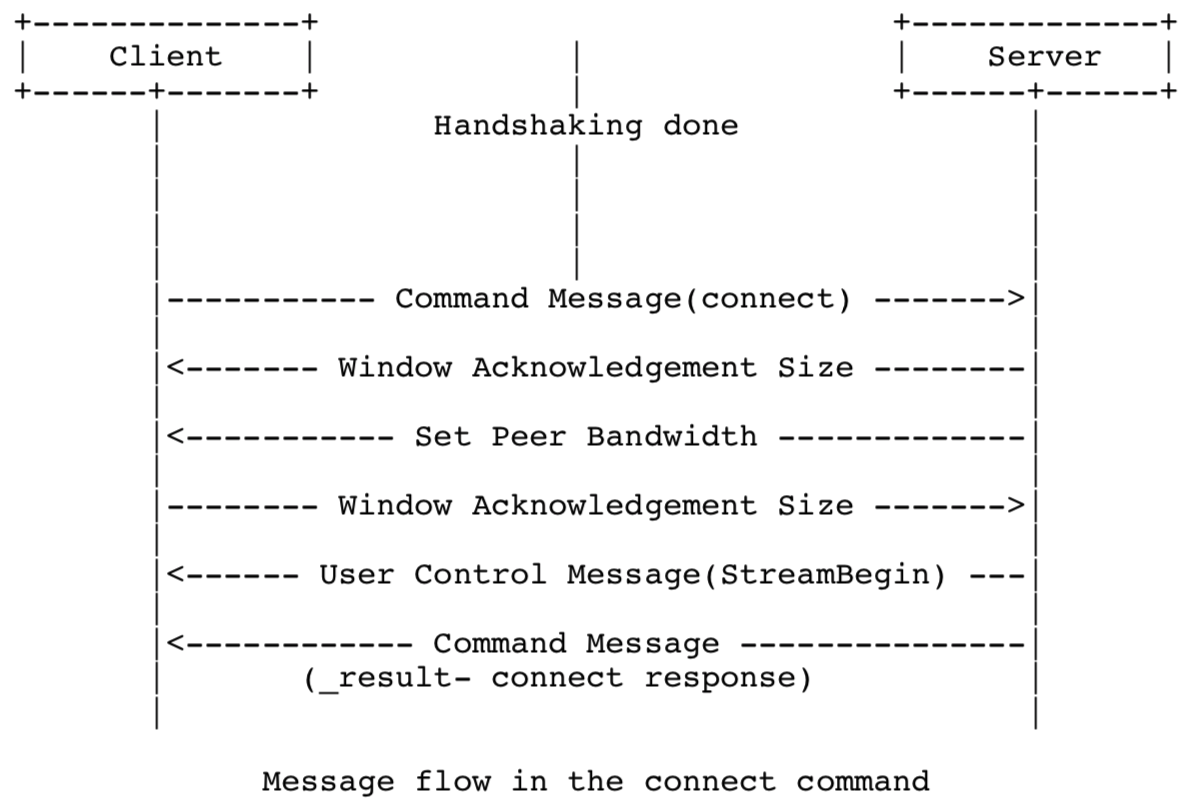

connect消息的交互流程图:

消息流的交互如下:

1. 客户端发送connect命令到服务端来建立app的连接;

2. 服务端在接收到connect命令后，服务端发送协议消息’window acknowledgement size’到客户端。服务端也开始对应的app的连接;

3. 服务端发送‘set peer bandwidth’给客户端;

4. 客户端在处理完成’set peer bandwidth’后，发送协议消息’window acknowledgement size’给服务端;

5. 服务端发送另外一个user control消息给客户端;

6. 服务端发送result命令消息通知客户端关于connection连接的结果。命令定义transaction ID(其对connect command一致为1)。此消息也定义一些属性，如Flag media Server version(string)。此外其定义其他的返回属性，如level(string), code(string), desription(string), objectencoding(number)，等等。

7.2.1.2 Call

使用率低，暂时不翻译

7.2.1.3 createStream

客户单发送此命令给服务器来为消息通信创建逻辑通道，如audio，video和metadata，都会在这个createstream命令创建的逻辑通道上来传输。

从客户端到服务端的命令结构:

    +--------------+----------+----------------------------------------+
    | Field Name   |   Type   |             Description                |
    +--------------+----------+----------------------------------------+
    | Command Name |  String  | Name of the command. Set to            |
    |              |          | "createStream".                        |
    +--------------+----------+----------------------------------------+
    | Transaction  |  Number  | Transaction ID of the command.         |
    | ID           |          |                                        |
    +--------------+----------+----------------------------------------+
    | Command      |  Object  | If there exists any command info this  |
    | Object       |          | is set, else this is set to null type. |
    +--------------+----------+----------------------------------------+

服务端返回消息的结构:

    +--------------+----------+----------------------------------------+
    | Field Name   |   Type   |             Description                |
    +--------------+----------+----------------------------------------+
    | Command Name |  String  | _result or _error; indicates whether   |
    |              |          | the response is result or error.       |
    +--------------+----------+----------------------------------------+
    | Transaction  |  Number  | ID of the command that response belongs|
    | ID           |          | to.                                    |
    +--------------+----------+----------------------------------------+
    | Command      |  Object  | If there exists any command info this  |
    | Object       |          | is set, else this is set to null type. |
    +--------------+----------+----------------------------------------+
    | Stream       |  Number  | The return value is either a stream ID |
    | ID           |          | or an error information object.        |
    +--------------+----------+----------------------------------------+
