PCL 【点云分割】

最新推荐文章于 2025-01-22 09:18:30 发布
原创 最新推荐文章于 2025-01-22 09:18:30 发布 · 6.7k 阅读 · 149 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#PCL #点云平面模型分割 #圆柱体模型分割 #欧式聚类提取 #基于区域生长的分割

一、平面模型分割

1、分割代码

//平面分割代码
#include <pcl/ModelCoefficients.h>//模型系数相关头文件
#include <pcl/sample_consensus/method_types.h>//模型定义头文件
#include <pcl/sample_consensus/model_types.h>//随机参数估计方法头文件
#include <pcl/segmentation/sac_segmentation.h>//基于采样一致性分割的类的头文件
pcl::ModelCoefficients::Ptr coefficients (new pcl::ModelCoefficients);//创建分割时所需要的模型系数对象coefficients以及存储内点的点索引集合对象
pcl::PointIndices::Ptr inliers (new pcl::PointIndices);
//创建分割对象
  pcl::SACSegmentation<pcl::PointXYZ> seg;
 //可选设置,设置模型系数需要优化
  seg.setOptimizeCoefficients (true);
//必须设置，设置分割的模型类型、所用的随机参数估计方法、距离阈值、输入点云
  seg.setModelType (pcl::SACMODEL_PLANE);
  seg.setMethodType (pcl::SAC_RANSAC);
  seg.setDistanceThreshold (0.01);//距离阈值，包括0.01
  seg.setInputCloud (cloud.makeShared ());
  seg.segment (*inliers, *coefficients);//分割，存储分割结果到点集合inliers及存储平面模型的系数coefficients

2、完整代码

#include <iostream>
#include <pcl/ModelCoefficients.h>
#include <pcl/io/pcd_io.h>
#include <pcl/point_types.h>
#include <pcl/sample_consensus/method_types.h>//模型定义头文件
#include <pcl/sample_consensus/model_types.h>//随机参数估计方法头文件
#include <pcl/segmentation/sac_segmentation.h>//基于采样一致性分割的类的头文件

#include <pcl/visualization/pcl_visualizer.h>//可视化头文件
int
main (int argc, char** argv)
{
  pcl::PointCloud<pcl::PointXYZ> cloud;
//填充点云数据
cloud.width  = 15;
  cloud.height = 1;
  cloud.points.resize (cloud.width * cloud.height);
//生成数据
for (size_t i = 0; i < cloud.points.size (); ++i)
  {
    cloud.points[i].x = 1024 * rand () / (RAND_MAX + 1.0f);
    cloud.points[i].y = 1024 * rand () / (RAND_MAX + 1.0f);
    cloud.points[i].z = 1.0;
  }
//设置几个局外点,使其偏离z=1的平面
cloud.points[0].z = 2.0;
cloud.points[3].z = -2.0;
cloud.points[6].z = 4.0;
cloud.points[7].z = 1.01;
cloud.points[8].z = 1.005;
  std::cerr << "Point cloud data: " << cloud.points.size () <<" points" << std::endl;
for (size_t i = 0; i < cloud.points.size (); ++i)
    std::cerr << "    " << cloud.points[i].x << " "
<< cloud.points[i].y << " "
<< cloud.points[i].z << std::endl;
pcl::ModelCoefficients::Ptr coefficients (new pcl::ModelCoefficients);//创建分割时所需要的模型系数对象coefficients以及存储内点的点索引集合对象
pcl::PointIndices::Ptr inliers (new pcl::PointIndices);
//创建分割对象
  pcl::SACSegmentation<pcl::PointXYZ> seg;
 //可选设置,设置模型系数需要优化
  seg.setOptimizeCoefficients (true);
//必须设置，设置分割的模型类型、所用的随机参数估计方法、距离阈值、输入点云
  seg.setModelType (pcl::SACMODEL_PLANE);
  seg.setMethodType (pcl::SAC_RANSAC);
  seg.setDistanceThreshold (0.01);//距离阈值，包括0.01
  seg.setInputCloud (cloud.makeShared ());
  seg.segment (*inliers, *coefficients);//分割，存储分割结果到点集合inliers及存储平面模型的系数coefficients
if (inliers->indices.size () == 0)
  {
    PCL_ERROR ("Could not estimate a planar model for the given dataset.");
return (-1);
  }
//输出平面模型的系数 a,b,c,d
  std::cerr << "Model coefficients: " << coefficients->values[0] << " "
<<coefficients->values[1] << " "
<<coefficients->values[2] << " "
<<coefficients->values[3] <<std::endl;
  std::cerr << "Model inliers: " << inliers->indices.size () << std::endl;
  //输出点集合的坐标
for (size_t i = 0; i < inliers->indices.size (); ++i)
    std::cerr << inliers->indices[i] << "    " <<cloud.points[inliers->indices[i]].x << " "
<<cloud.points[inliers->indices[i]].y << " "
<<cloud.points[inliers->indices[i]].z << std::endl;

//可视化
pcl::visualization::PCLVisualizer::Ptr viewer(new pcl::visualization::PCLVisualizer("3d viewer"));
//左边窗口显示输入的点云（待拟合）
int v1(0);
viewer->createViewPort(0,0,0.5,1,v1);
viewer->setBackgroundColor(0,0,0,v1);
pcl::visualization::PointCloudColorHandlerCustom<pcl::PointXYZ> color_in(cloud.makeShared(),255,0,0);
viewer->addPointCloud<pcl::PointXYZ>(cloud.makeShared(),color_in,"cloud_in",v1);
viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE,9,"cloud_in",v1);

//右边的窗口显示拟合之后的点云
int v2(0);
pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_out(new pcl::PointCloud<pcl::PointXYZ>);//存放最后拟合好的平面
cloud_out->width = inliers->indices.size();
cloud_out->height = 1;
cloud_out->is_dense = false;
cloud_out->resize(cloud_out->height * cloud_out->width);
for(size_t i=0;i<inliers->indices.size();i++)
{
    cloud_out->points[i].x = cloud.points[inliers->indices[i]].x;
    cloud_out->points[i].y = cloud.points[inliers->indices[i]].y;
    cloud_out->points[i].z = cloud.points[inliers->indices[i]].z;
}
std::cout<<"convert succeed!"<<std::endl;
viewer->createViewPort(0.5,0,1,1,v2);
viewer->setBackgroundColor(255,255,255,v2);
viewer->addPointCloud<pcl::PointXYZ>(cloud_out,"cloud_out",v2);
viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_COLOR,0,255,0,"cloud_out",v2);
viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE,9,"cloud_out",v2);

while (!viewer->wasStopped())
{
    viewer->spinOnce();
}
return (0);
}

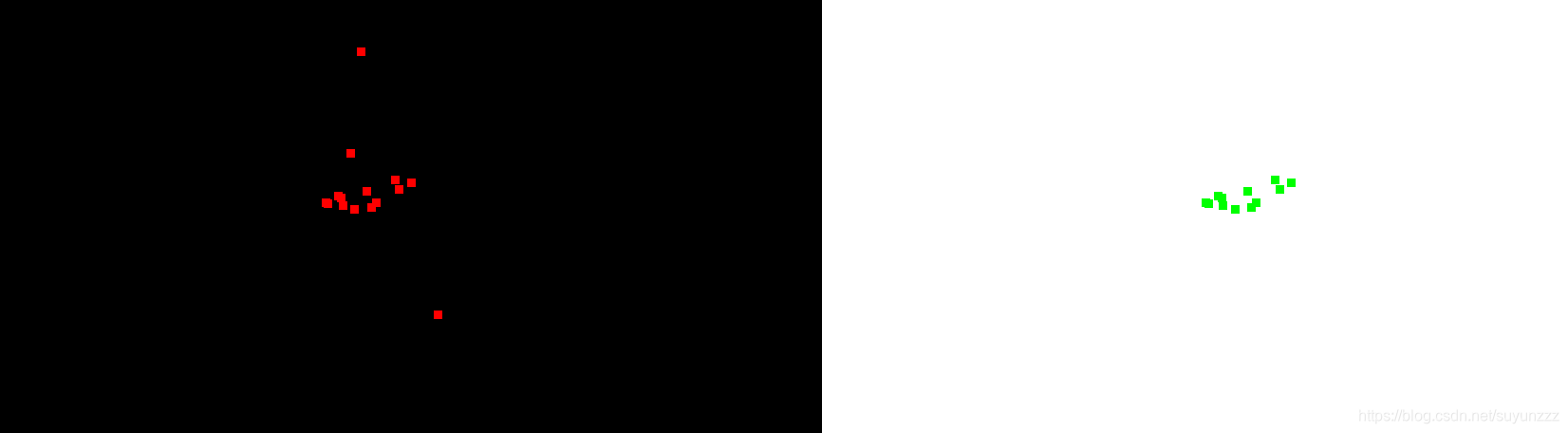

3、可视化





二、圆柱体模型分割提取

1、完整代码（不太懂，和之前的从点云中提取一个子集流程基本相同）

#include <pcl/ModelCoefficients.h>
#include <pcl/io/pcd_io.h>
#include <pcl/point_types.h>
#include <pcl/filters/extract_indices.h>
#include <pcl/filters/passthrough.h>
#include <pcl/features/normal_3d.h>
#include <pcl/sample_consensus/method_types.h>
#include <pcl/sample_consensus/model_types.h>
#include <pcl/segmentation/sac_segmentation.h>
#include <pcl/visualization/pcl_visualizer.h>//可视化相关头文件

typedef pcl::PointXYZ PointT;

int
main (int argc, char** argv)
{
  // All the objects needed
  pcl::PCDReader reader;//点云读入对象
  pcl::PassThrough<PointT> pass;//直通滤波器对象
  pcl::NormalEstimation<PointT, pcl::Normal> ne;//法线估计对象
  pcl::SACSegmentationFromNormals<PointT, pcl::Normal> seg; //分割对象
  pcl::PCDWriter writer;//写对象
  pcl::ExtractIndices<PointT> extract;//点提取对象
  pcl::ExtractIndices<pcl::Normal> extract_normals;//法线提取对象
  pcl::search::KdTree<PointT>::Ptr tree (new pcl::search::KdTree<PointT> ());//搜索方式对象

  // Datasets
  pcl::PointCloud<PointT>::Ptr cloud (new pcl::PointCloud<PointT>);
  pcl::PointCloud<PointT>::Ptr cloud_filtered (new pcl::PointCloud<PointT>);
  pcl::PointCloud<pcl::Normal>::Ptr cloud_normals (new pcl::PointCloud<pcl::Normal>);
  pcl::PointCloud<PointT>::Ptr cloud_filtered2 (new pcl::PointCloud<PointT>);
  pcl::PointCloud<pcl::Normal>::Ptr cloud_normals2 (new pcl::PointCloud<pcl::Normal>);
  pcl::ModelCoefficients::Ptr coefficients_plane (new pcl::ModelCoefficients), coefficients_cylinder (new pcl::ModelCoefficients);
  pcl::PointIndices::Ptr inliers_plane (new pcl::PointIndices), inliers_cylinder (new pcl::PointIndices);//一个指向索引的指针

  // Read in the cloud data
  reader.read ("table_scene_mug_stereo_textured.pcd", *cloud);
  std::cerr << "PointCloud has: " << cloud->points.size () << " data points." << std::endl;

  // Build a passthrough filter to remove spurious NaNs
  //对cloud的z fields进行滤波，剔除0～1.5之外的点
  pass.setInputCloud (cloud);//设置输入点云
  pass.setFilterFieldName ("z");//设置滤波的field
  pass.setFilterLimits (0, 1.5);//滤波范围
  pass.filter (*cloud_filtered);//滤波结果存放
  std::cerr << "PointCloud after filtering has: " << cloud_filtered->points.size () << " data points." << std::endl;

  // Estimate point normals
  ne.setSearchMethod (tree);//搜索方式
  ne.setInputCloud (cloud_filtered);//输入点云为直通滤波器的结果
  ne.setKSearch (50);//选择最近邻的50个点进行法线估计
  ne.compute (*cloud_normals);//法线的计算结果存放至cloud_normals

  // Create the segmentation object for the planar model and set all the parameters
  seg.setOpti
