如何在 azure devops wiki 或者任何 markdown 页面上加入 mermaid 类图 (class diagram)

最新推荐文章于 2025-10-13 17:14:11 发布
原创 最新推荐文章于 2025-10-13 17:14:11 发布 · 1.2k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#markdown #wiki #azure #devops

Azure DevOps wiki 只支持使用 Mermaid 创建序列图、甘特图和流程图，而 Mermaid 支持的图形种类远远不止这三种。当然我们可以直接用其他工具创建好图形然后复制到我们的 wiki 页面里，但是这样就失去了共同创作的机会。

我们可以使用下面的步骤来把 Mermaid 图形加到 wiki 页面里，同时又可以让其他同事修改。本方法不仅支持Azure DevOps wiki，也支持任何使用 Markdown 创建的页面。

  1. 使用 mermaid’s live editor 创建页面

  2. 点击 mermaid’s live editor 右下角的 Copy Markdown 按钮复制图形信息
    Copy Markdown

  3. 复制图形信息到 wiki 页面里

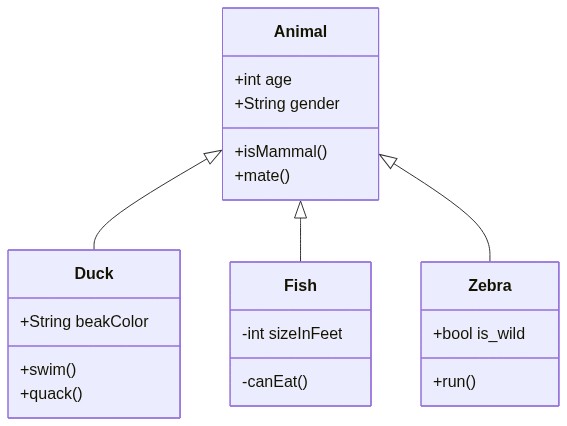

    示例如下：

[![](https://mermaid.ink/img/eyJjb2RlIjoiY2xhc3NEaWFncmFtXG4gICAgQW5pbWFsIDx8LS0gRHVja1xuICAgIEFuaW1hbCA8fC0tIEZpc2hcbiAgICBBbmltYWwgPHwtLSBaZWJyYVxuICAgIEFuaW1hbCA6ICtpbnQgYWdlXG4gICAgQW5pbWFsIDogK1N0cmluZyBnZW5kZXJcbiAgICBBbmltYWw6ICtpc01hbW1hbCgpXG4gICAgQW5pbWFsOiArbWF0Z
