基于stm32F4的项目总结：控制层设计（四）直流有刷电机驱动基础知识

• 直流有刷电机介绍

​ 直流有刷电机（Brushed DC motor）具有结构简单、易于控制、成本低等特点，在一些功能简单的应用场合，或者说在能够满足必要的性能、低成本和足够的可靠性的前提下，直流有刷电机往往是一个很好的选择。例如便宜的电子玩具、各种风扇和汽车的电动座椅等。基本的直流有刷电机在电源和电机之间只需要两根电缆，这样就可以节省配线和连接器所需的空间，并降低电缆和连接器的成本。此外，还可以使用 MOSFET/IGBT 开关对直流有刷电机进行控制，给电机提供足够好的性能的同时，整个电机控制系统也会比较便宜。直流有刷电机转速快、扭矩小，在某些应用中可能无法满足要求。这种情况就需要做一些改进来降低转速，并提高力矩。直流减速电机就是这样一种电机。

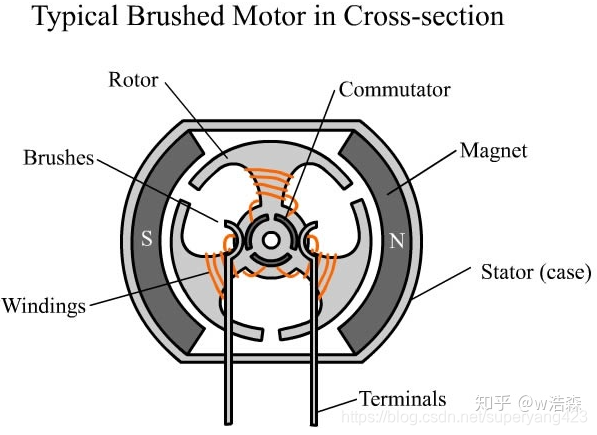

​ 直流有刷电机结构简图

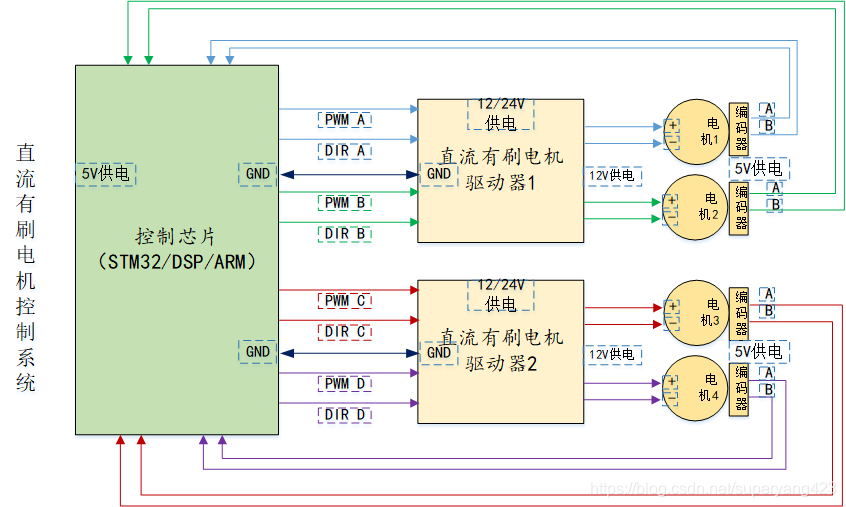

​ 直流有刷电机控制系统原理图

优点

1、结构简单

有刷电机机构简单，生产加工容易，维修方便，容易控制；直流电机还具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能。

2、运行平稳，起、制动效果好

有刷电机是通过调压调速，所以起动和制动平稳，恒速运行时也平稳。无刷电机通常是数字变频控制，先将交流变成直流，直流再变成交流，通过频率变化控制转速，所以无刷电机在起动和制动时运行不平稳，振动大，只有在速度恒定时才会平稳。

3、控制精度高

有刷电机通常和减速箱、编码器一起使用，使得电机的输出功率更大，控制精度更高，控制精度可以达到0.01毫米，几乎可以让运动部件停在任何想要的地方。所有精密机床都是采用直流电机控制精度。<
