作者：为梦齐舞

本文同步更新于简书文章[https://www.jianshu.com/p/6e483d175ed9]

上一篇文章中讲解了S3MTilesLayer里面的多源数据加载，本节我们主要探讨学习下S3MTilesLayer里面的显示优化设置，主要从l显示精度，色彩，泛光等几个方面来进行学习。

一、获取S3MTilesLayer的方法

要设置S3MTilesLayer的参数，首先我们需要获取到S3MTilesLayer图层，这里我们介绍几种获取到该图层的方法。
1、Cesium.when回调获取
a、如果添加的是单个图层，则通过函数返回的是单个layer图层，直接用就可以了

var promise=scene.addS3MTilesLayerByScp("http://www.supermapol.com/realspace/services/3D-suofeiya_church/rest/realspace/datas/Config/config",
        {name:"suofeiyaOSGB",cullEnabled:false});
        Cesium.when(promise,function (layer) {
        	var s3mLayer=layer;
        })

b、如果添加的是多个图层，则使用Cesium.when.all方法，返回的是一个图层数组，可以通过索引取图层

var promise1=scene.addS3MTilesLayerByScp("http://www.supermapol.com/realspace/services/3D-suofeiya_church/rest/realspace/datas/Config/config",
        {name:"suofeiyaOSGB",cullEnabled:false});
var promise2=scene.addS3MTilesLayerByScp("http://www.supermapol.com/realspace/services/3D-suofeiya_church/rest/realspace/datas/Config/config",
        {name:"suofeiyaOSGB11",cullEnabled:false});
Cesium.when.all([promise1,promise2],function (layers) {
        	var s3mLayer=layers[0];
        	viewer.zoomTo(s3mLayer);

})

c、如果是通过viewer.scene.open打开的场景，则使用Cesium.when返回的是一个图层数组，可以通过索引取图层

var promise = scene.open("http://www.supermapol.com/realspace/services/3D-suofeiya_church/rest/realspace");
Cesium.when(promise,function(layers){
       var s3mLayer=layers[0];
       viewer.zoomTo(s3mLayer);
})

2、通过scene查找获取
      a、如果知道图层的名称，则可以使用viewer.scene.layers.find方法传入图层的名称，则可以返回图层。
      b、如果知道图层的索引，则可以使用viewer.scene.layers.findByIndex方法传入图层的索引，返回图层。
      c、如果需要获取有选中对象的那层s3m图层，则可以使用viewer.scene.layers.getSelectedLayer() 方法获取选中对象的那一层s3m图层。

通过上述的方法，大家就可以获取到S3MTilesLayer这个图层对象了，接下来我们学习下显示优化设置。
#二、显示优化设置
接来下我们讲解本节课的重点内容，如何设置对象的显示优化。
##1、显示精度问题
###a、viewer.resolutionScale
官方介绍为：获取或设置渲染分辨率的缩放因子。值小于1.0时能够在不太强大的设备上提高性能；相反，值大于1.0时将会以更高分辨率渲染，然后按比例缩小，以此提高视觉保真度。例如窗口部件以640x480的大小布设，将此属性设置为0.5，将导致场景以320x240分辨率渲染，场景按比例放大，而将其设置为2.0将导致场景以1280x960渲染，场景按比例缩小。
接下来我我们来实验一下效果，我们分别将resolutionScale设置为0.5和2。
代码如下：

viewer.resolutionScale=0.5;

显示效果：

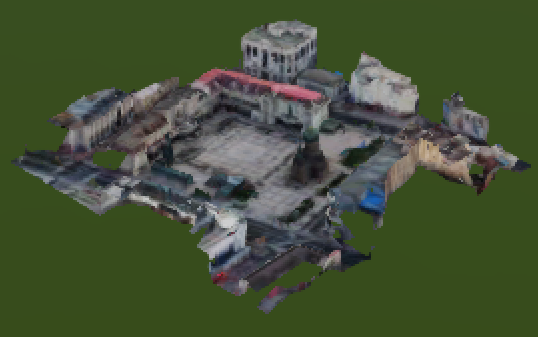

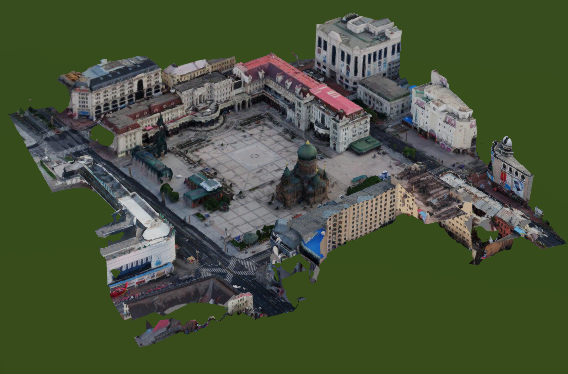

resolutionScale为0.5

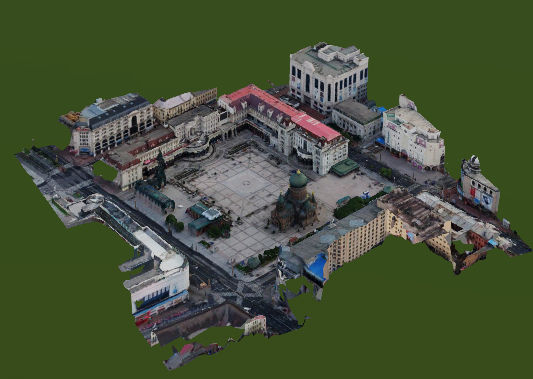

resolutionScale为2
所以当我们在不同分辨率的机器上进行展示数据时，可以调整这个参数，特别是针对大屏程序，往往分辨率都特别大。
###b、S3MTilesLayer.lodRangeScale
S3M图层的LOD层级切换距离缩放系数，这里首先了解下LOD技术，根据百度百科介绍，LOD技术即Levels of Detail的简称，意为多细节层次。LOD技术指根据物体模型的节点在显示环境中所处的位置和重要度，决定物体渲染的资源分配，降低非重要物体的面数和细节度，从而获得高效率的渲染运算。也就是说把模型根绝距相机远近进行分配：据摄像机近，用面数多细节高的模型，据摄像机远，用面数少细节少的模型。
接下来我们来实验下
我们分别将s3mLayer.lodRangeScale设置为2和0.5，看下效果。

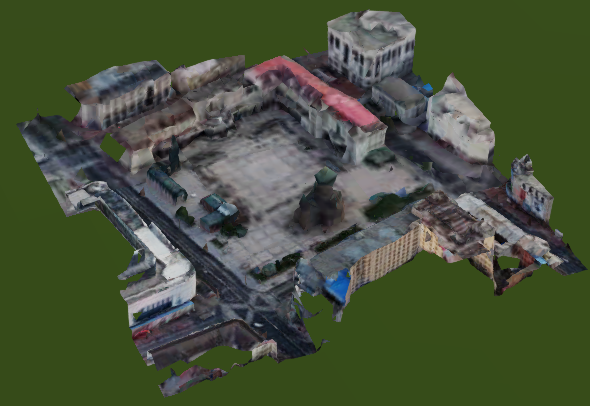

lodRangeScale=2
lodRangeScale=0.5
这里可以看到，lodRangeScale设置大于1后，当我们拉远模型时，显示的模型出现了模糊的情况，这里的模糊是因为加载的是LOD层级中的粗糙层，和viewer.resolutionScale的像素模糊有着本质的区别。当设置的参数小与1时，拉远模型，显示的依旧很清晰，说明加载的是精细层。
LOD设置的越小越精细，但是当场景中存在大量模型时，越小加载的效率也越低，所以请根据现场实际情况调整参数的大小。

2、显示色彩

对于显示的色彩，主要有亮度（brightness ）、对比度（contrast ）、色调（hue ）、饱和度（saturation ）、伽马（gamma ）等参数的设置。
具体的设置方法已经有在线范例，大家可以参考下范例：
http://support.supermap.com.cn:8090/webgl/examples/editor.html#S3MTiles_suofeiya

3、显示控制

a、从高度上控制显示
我们可以通过S3MTilesLayer.maxVisibleAltitude/S3MTilesLayer.minVisibleAltitude这一组属性控制图层的最大最小可见高度。
b、从可见距离控制显示
当数据量特别大时，我们可以只显示视线范围内的数据，这时就可以通过距离来进行控制
我们可以通过S3MTilesLayer.visibleDistanceMax /S3MTilesLayer.visibleDistanceMin 这一组属性控制图层的最大最小可见距离。

4、泛光特效

###a、场景泛光bloomEffect

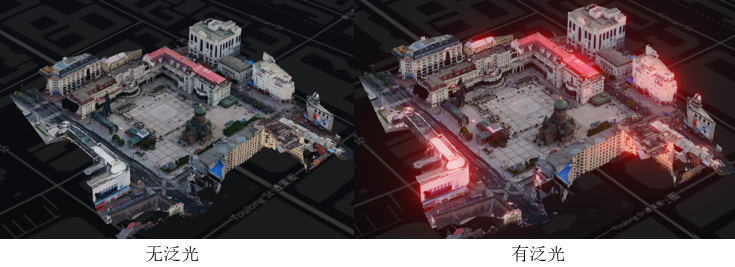

我们通过viewer.scene.bloomEffect设置场景的泛光效果
代码如下：

viewer.scene.fxaa = true;
viewer.scene.bloomEffect.show = true;
viewer.scene.bloomEffect._bloomColor=Cesium.Color.RED;
viewer.scene.bloomEffect.bloomIntensity=10;
viewer.scene.bloomEffect.threshold =0.5;

我们通过viewer.scene.bloomEffect._bloomColor修改了泛光的颜色，当然你可以根据你的需求调整为任何颜色。
viewer.scene.fxaa的开启是为了抗锯齿效果
bloomIntensity是设置泛光强度值
threshold 是泛光亮度阈值
###b、模型自发光
我们在场景泛光的基础上，可以再次添加模型的自发光，设置自发光颜色，通过S3MTilesLayer.style3D.emissionColor进行设置

Cesium.when(promise1, function(layer) {
	var s3mLayer = layer;
	s3mLayer.style3D.emissionColor = new Cesium.Color(0,1,1,0.1);
	viewer.zoomTo(s3mLayer);
	})

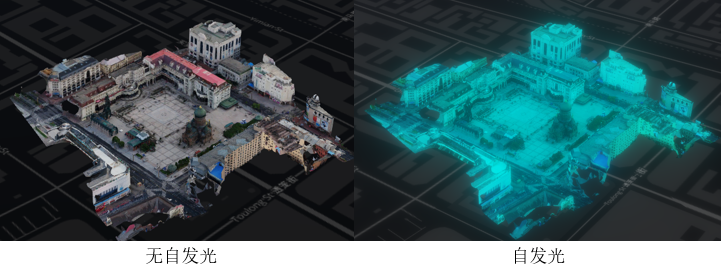

自发光
###c、添加点光源PointLight
我们可以在模型周围或者上空添加一个点光源，可以和场景泛光结合使用，两种颜色可以进行混合，将呈现出不一样的效果。
需要注意的是如果是倾斜摄影数据，需要设置S3MTilesLayer.hasLight为true才能有效果。
实现代码如下：

viewer.scene.fxaa = true;
viewer.scene.bloomEffect.show = true;
viewer.scene.bloomEffect._bloomColor = Cesium.Color.RED;
viewer.scene.bloomEffect.bloomIntensity = 2;
viewer.scene.bloomEffect.threshold = 0;

var position = new Cesium.Cartesian3(-2653915.6463913363, 3571045.726807149, 4570293.566342328);
var pointLight = new Cesium.PointLight(position, {
			color: new Cesium.Color(0, 1, 1, 1),
			cutoffDistance: 1000,
			decay: 0.5,
			intensity: 2
});
scene.addLightSource(pointLight);

Cesium.when(promise1, function(layer) {
			var s3mLayer = layer;
			s3mLayer.hasLight = true;
			viewer.zoomTo(s3mLayer);
})

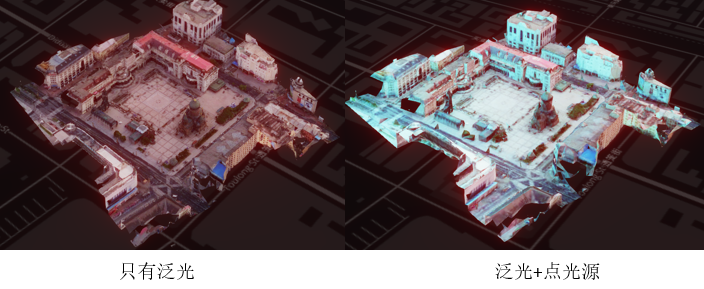

对比图如下图所示：
点光源

d、添加聚光灯
我们在模型的上空添加了一个聚光灯，和3DMAX的聚光灯效果一致，可以只照射局部范围内的模型，结合场景泛光进行使用
聚光灯代码

var position= Cesium.Cartesian3.fromDegrees(126.621005167667, 45.7686198514454 , 300 );
var targetPosition=Cesium.Cartesian3.fromDegrees(126.621005167667, 45.7686198514454 , 123.244105884805 );
var spotLight=new Cesium.SpotLight(position,targetPosition,{
		color:new Cesium.Color(0, 1, 0, 1),
		intesity:2,
		distance:200,
		decay:0.5
	})

scene.addLightSource(spotLight);

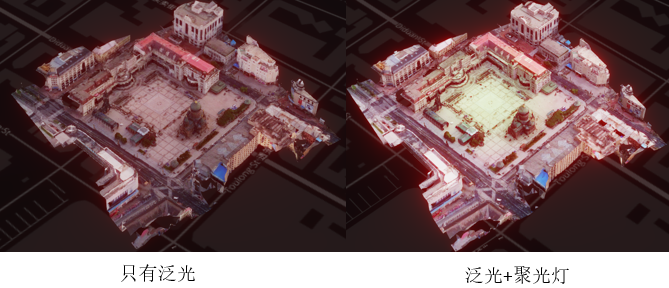

显示对比效果如下图

e、添加平行光
我们在模型的左上空添加了一束平行光，和3DMAX的平行光效果一致，可以只照射局部范围内的模型，和朝向左上方的模型，结合场景泛光进行使用
平行光代码如下

var position= Cesium.Cartesian3.fromDegrees(126.221005167667, 45.7686198514454 , 300 );
var targetPosition=Cesium.Cartesian3.fromDegrees(126.621005167667, 45.7686198514454 , 123.244105884805);
var directionalLight=new Cesium.DirectionalLight(position,{
		targetPosition:targetPosition,
		color:new Cesium.Color(0, 1, 1, 1),
		intesity:6
	})
scene.addLightSource(directionalLight);

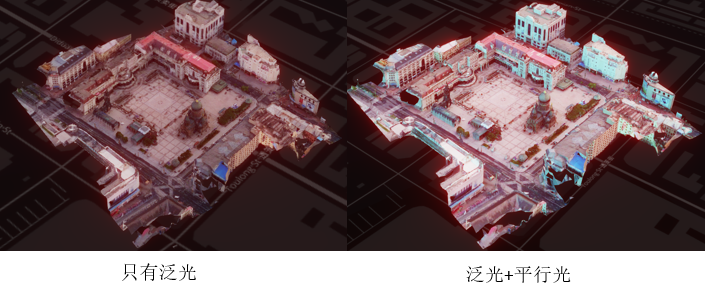

显示对比效果如下图

好了，本节课程先到这里。
