作者：桔子

本文同步更新于简书文章https://www.jianshu.com/p/82f451eb4230

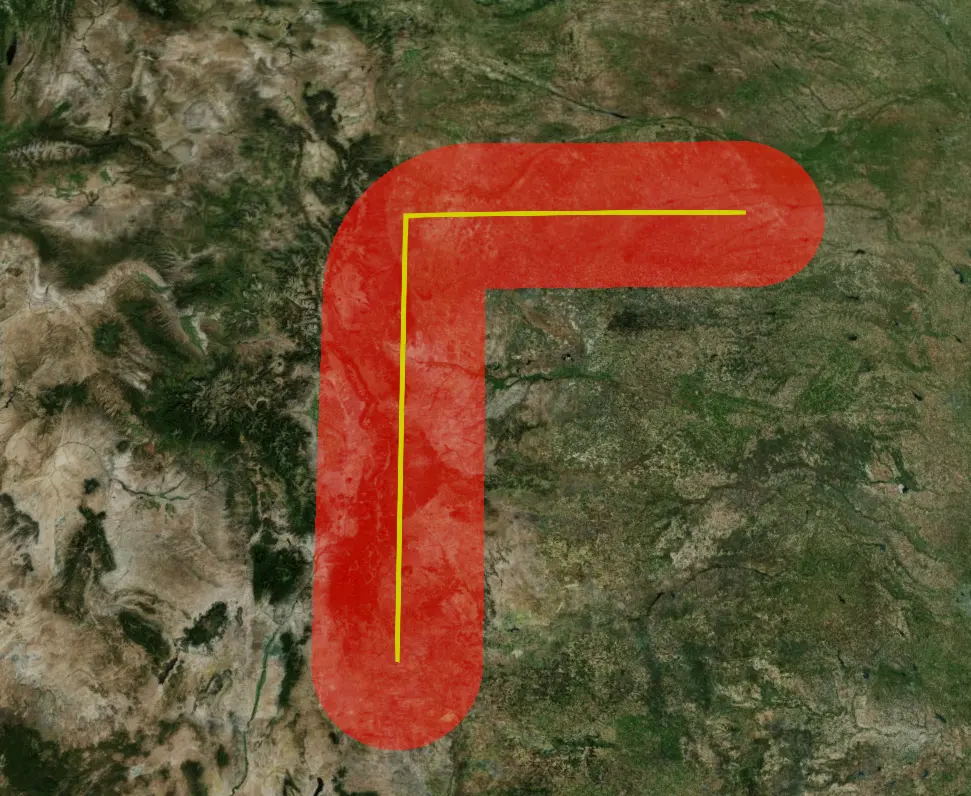

CorridorGraphics对象是一个不常用的对象，直译过来称之为走廊对象，相对比较难理解，该对象小编理解为线的面缓冲区对象，下图中黄线是中心线，从此可以理解，该对象实际是一个polygonGraphics。
Corridor对象

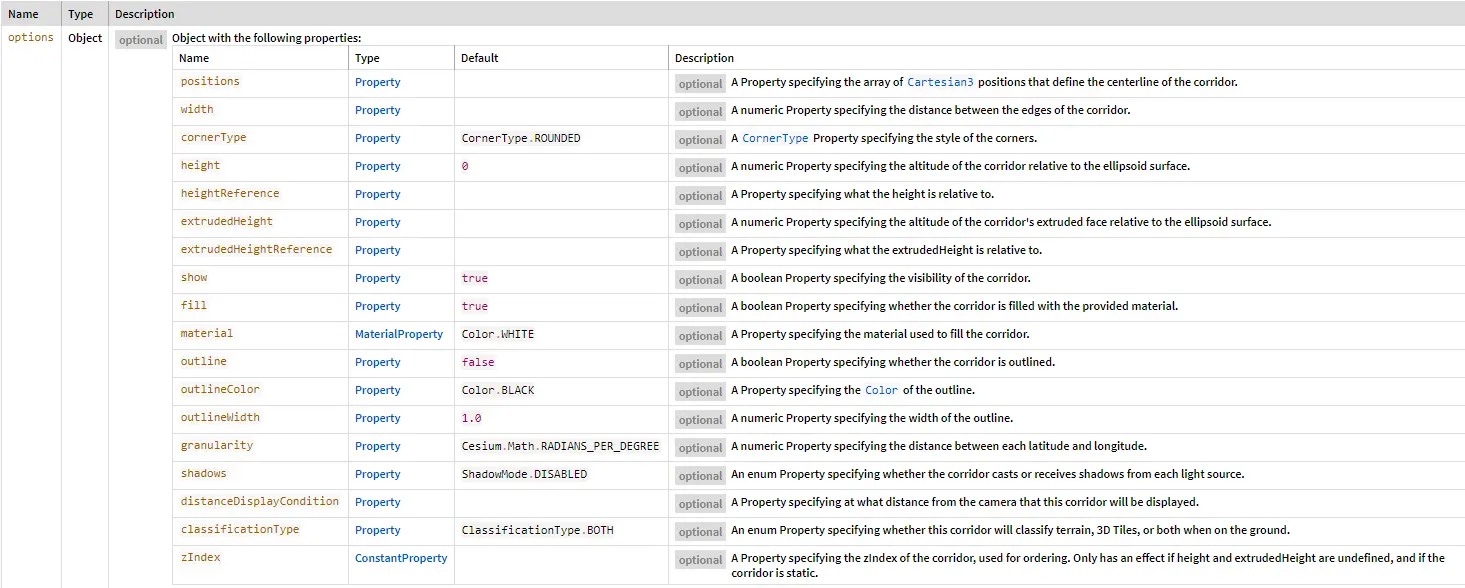

下面我们来看下CorridorGraphics的属性：
positions：中心线节点坐标
width：缓冲区半径
cornerType：转角类型，包括圆角、直角、和切角
height：底部高程
heightReference：高度模式
extrudedHeight：拉伸到的高程
extrudedHeightReference：拉伸到的高度模式，与高度模式相同
granularity：粒度，单位经纬度之间规定距离数值（具体是啥作用小编也没测试出来）
distanceDisplayCondition：最大最小可见距离
下面来看下几个属性的具体用法
cornerType转角类型：
Cesium.CornerType.ROUNDED，圆角
Cesium.CornerType.MITERED，直角
Cesium.CornerType.BEVELED，切角

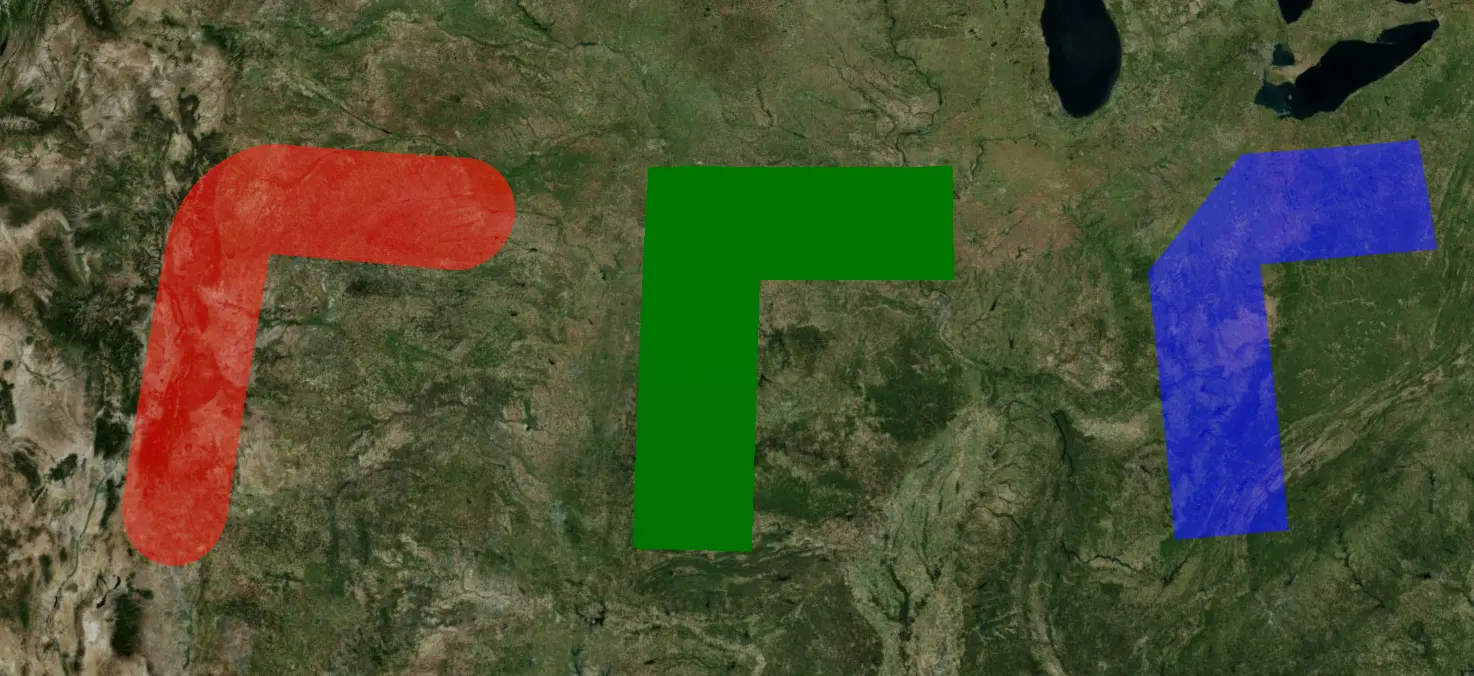

加载效果如下
Corridor转角类型
前面小编已经讲了该对象其实是个面对象，所以可以对该对象进行拉伸和贴图。

				var redCorridor = viewer.entities.add({
					name: 'Red corridor on surface with rounded corners',
					corridor: {
						positions: Cesium.Cartesian3.fromDegreesArray([
							-100.0, 40.0,
							-105.0, 40.0,
							-105.0, 35.0
						]),
						width: 200000.0,
						granularity:3,
						height:20000,
						extrudedHeight:0,
						//heightReference:Cesium.HeightReference.CLAMP_TO_GROUND,
						//material: Cesium.Color.RED.withAlpha(0.5)
						material: 'Corridor.jpg'
					}
				});

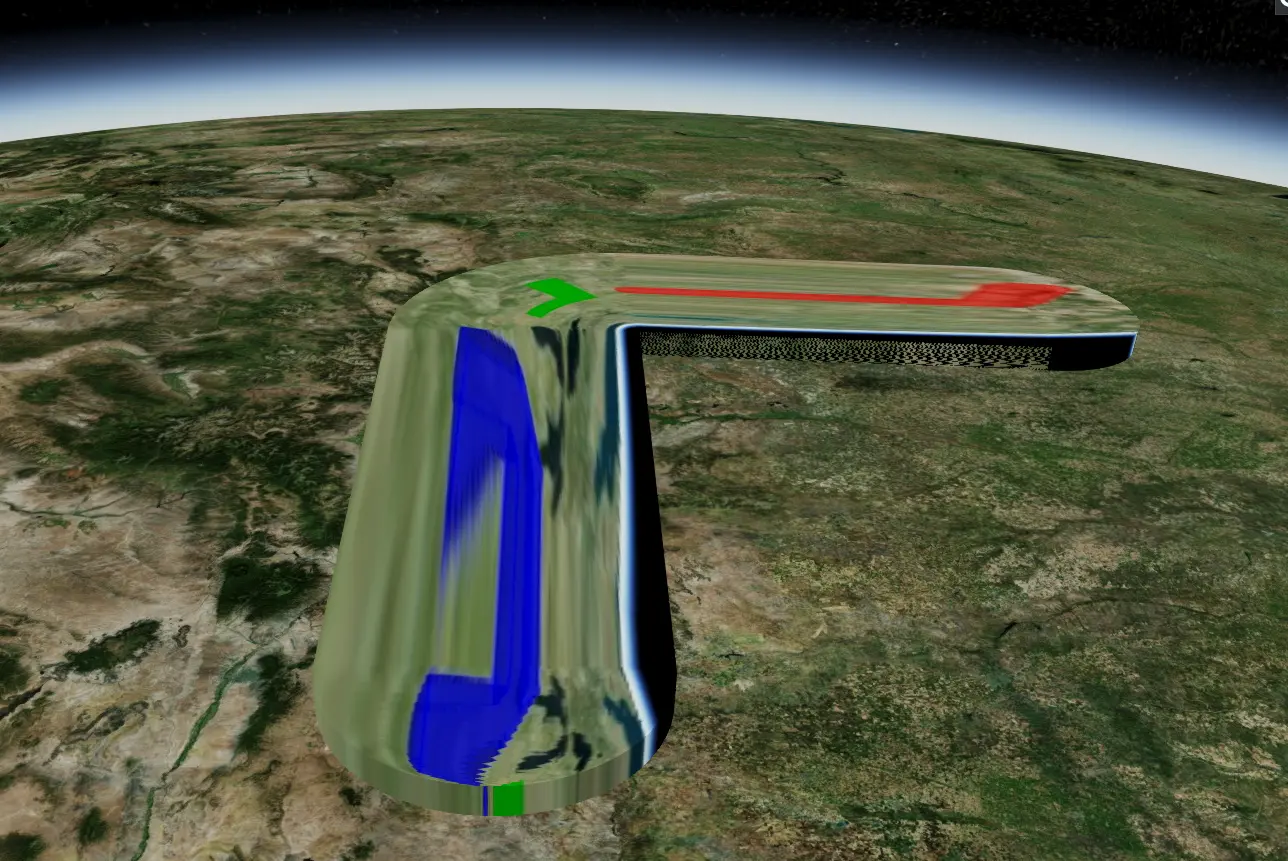

Corridor拉伸贴图
CorridorGraphics的使用就先介绍到这里，小节教程再见。
