SuperMap iDesktopX如何通过DOM和DEM生成三维模型缓存

 作者：Abnorm21

前言

       随着地理信息系统（GIS）技术的不断发展，三维地理信息的应用逐渐成为行业的一个重要趋势。无论是在城市规划、环境监测、灾害管理，还是在虚拟现实（VR）和增强现实（AR）的开发中，三维建模技术都扮演着至关重要的角色。通过三维模型可以更加直观地展示地理数据，帮助用户更好地理解和分析地理空间信息。

       SuperMap iDesktopX 作为一款功能强大的桌面GIS软件，提供了丰富的三维建模和数据处理功能。用户可以利用数字高程模型（DEM）和数字正射影像（DOM）生成OSGB或S3MB格式的三维模型缓存，大大提高建模效率。

一、概念介绍

1、数字高程模型（DEM）

       DEM（Digital Elevation Model）是反映地面高程变化的数字化地理数据模型，它主要表示地球表面高程的变化，通常是裸地的地形信息，不包括植被、建筑物等人工物体。DEM的数据源通常来自遥感、航空摄影、激光雷达等技术。DEM通常用于分析地形特征，进行水文分析、地质勘探、灾害模拟等。

       DEM数据的分辨率，通常是指栅格数据中每个像素代表的地面实际尺寸。常见的DEM数据分辨率一般以“米”作为单位，不同分辨率的DEM数据适用于不同的应用场景。常见的DEM数据分辨率有以下几种：

• 30米分辨率：最常见的DEM数据分辨率，此分辨率广泛用于地理分析和制图，适用于大多数中等精度的应用，如灾害模拟、地质勘查、生态环境监测等。

• 90米分辨率：是SRTM数据的标准分辨率，也是较为粗糙的全球数据。通常适用于大范围的地理分析，适合低精度或低成本需求的区域。

• 1米至10米分辨率：这些高分辨率的DEM数据一般用于地方性高精度测绘、城市规划、工程建设等领域。常见的数据源包括激光雷达（LiDAR）、航空影像、卫星数据等。通过这些数据可以进行更精细的地形分析和建模。

2、数字正射影像（DOM）

       DOM（Digital Orthophoto Map）即数字正射影像，是一种利用数据技术对航空相片或遥感影像进行处理，以消除地形起伏影像，按一定图幅范围裁剪生成的影像数据。DOM信息比较直观，具有良好的可判读性和可测量性。与DEM不同，DOM更加全面地反映了地表的所有信息，是在DEM的基础上，增加了地面以上物体的表面高程数据，从中可直接提取自然地理、社会经济信息。

二、操作方法

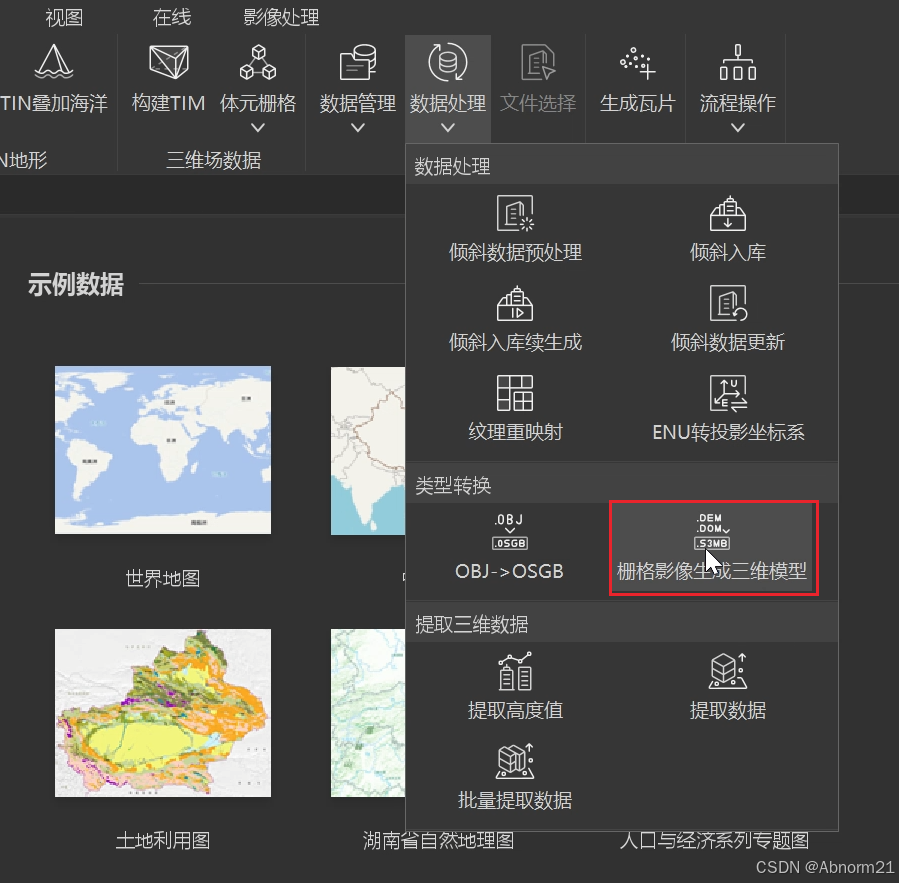

1、打开包含原始栅格数据和影像数据的数据源，在三维数据选项卡->倾斜摄影组->数据处理下拉菜单中，单击“栅格影像生成三维模型”按钮，弹出栅格影像生成三维模型对话框。

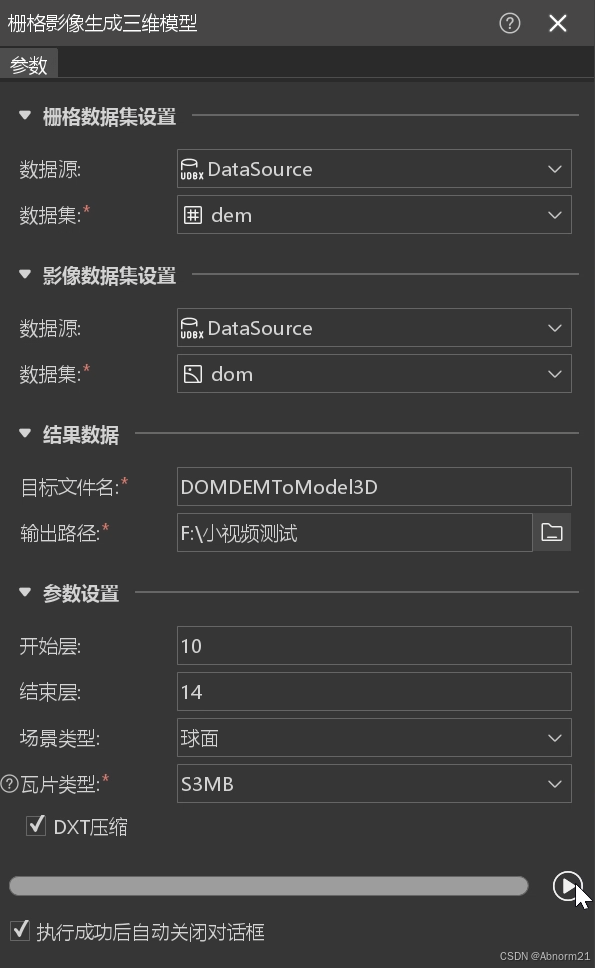

2、设置要生成三维模型缓存的栅格数据集和影像数据集，即DEM数据和DOM数据。需要注意的是，DEM和DOM数据的分辨率相匹配，才能达到好的效果。

3、设置结果瓦片参数。结果瓦片数据的开始层数和结束层数，可使用默认值；场景类型包括平面和球面（原始数据为平面坐标系时，场景类型设置为平面；原始数据为地理坐标系时，场景类型设置为球面；原始数据为投影坐标系时，场景类型可设置为平面或球面）；结果瓦片类型包括OSGB和S3MB，默认为OSGB，要生成缓存的话设置为S3MB。

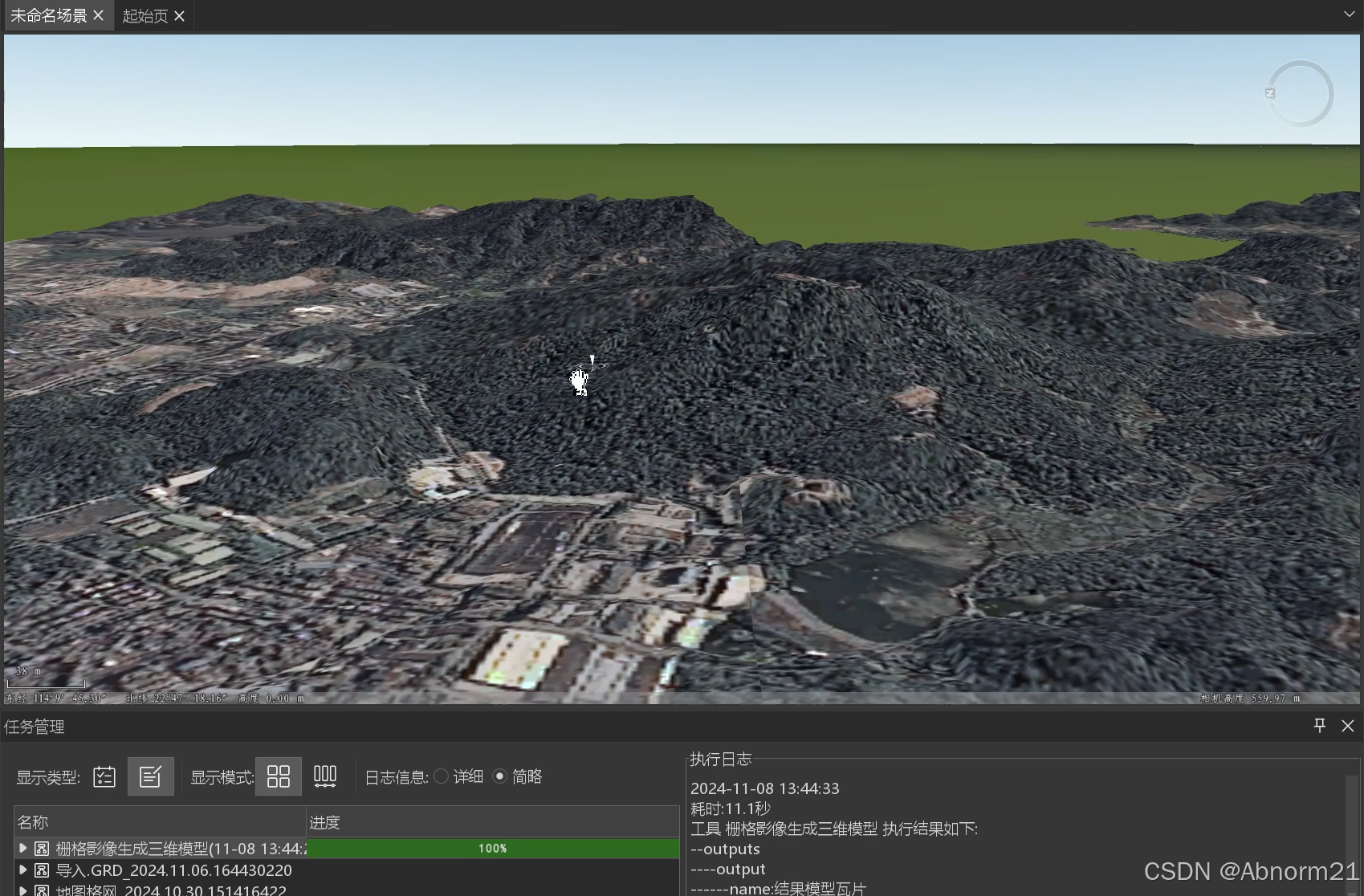

4、设置结果数据的文件名和保存路径，点击运行按钮，即可执行栅格影像生成三维模型缓存的操作，快去试试吧！
