【物联网技术与应用】实验1： 双色LED实验

实验1 双色LED实验

【实验介绍】

双色发光极管(LED)能够发出两种不同颜色的光，通常是红色和绿色，而不是仅有一种颜色。它采用3m或5m环氧树脂封装。它有3条线索:共阴极或共阳极可用。双色LED具有两个LED端子或引脚，以反平行方式排列在电路中并通过阴极/阳极连接。正电压可以指向LED端子之一,使该端子发出相应颜色的光;当电压的方向反转时，发出另一种颜色的光。在双色LED中，一次只能有一一个引脚接受电压。 因此，这种LED经常用作各种设备(包括电视机，数码相机和遥控器)的指示灯。

【实验组件】

● Arduino Uno主板* 1

● USB数据线*1

● 双色LED模块* 1

● 面包板*1

● 9V方型电池*1

● 跳线若干

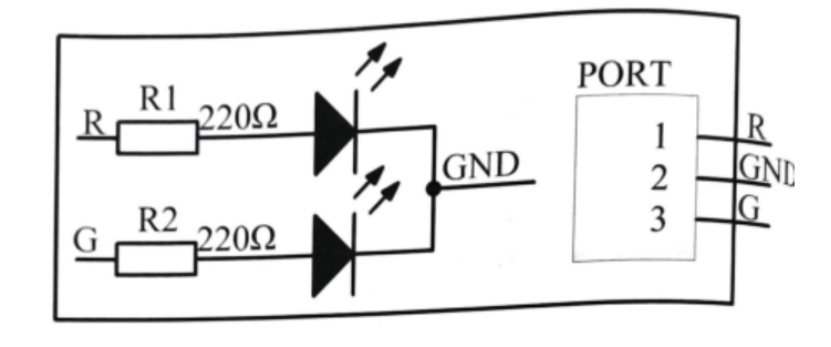

【实验原理】

通过数字端口控制LED的亮度。LED 的颜色从红色变为绿色并闪烁混合颜色。

【实验内容】

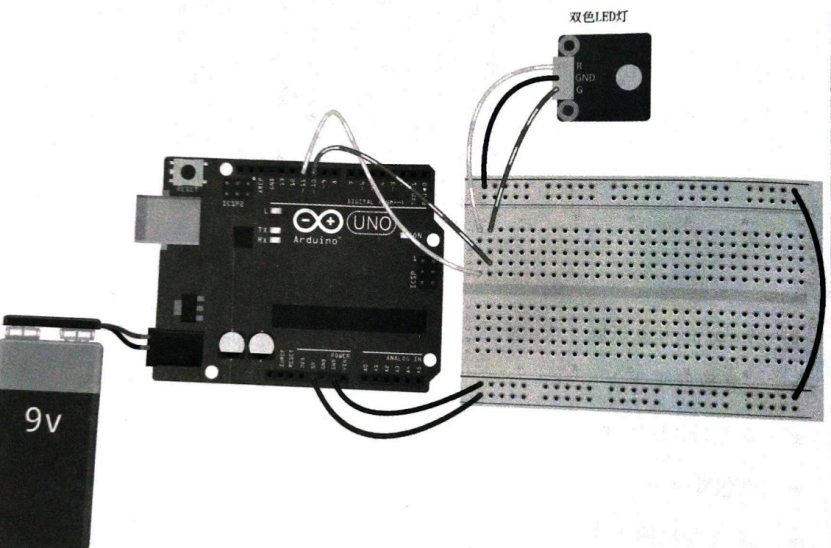

第1步：建立电路

第2步：程序

第3步：编译

第4步：将程序上传至Arduino Uno版

程序代码如下：

/***************************************************

name:Dual-color LED

function:you can see the dual-color LED changes from red to green alternately,

as well as flashing a mixed color during the alternation.

connection:

Dual-color LED   Arduin Uno R3

R          11

GND         GND

G          10

****************************************************/



int redPin
