智能卡数据传输

如果在数据传输期间产生错误,将有可能发生终端设备和卡同时试图发送数据的情况,这样就会在相连的I/0线上导致数据碰撞。发生在应用层和物理层的这些问题,可能在I/0线上产生一个大得足以破坏接口器件的电流,应彻底避开它。

  为了防止卡内半导体器件发生危险,把终端设备的I/0线经20kΩ上拉电阻接到+5V,如图1所示。就可以避免在错误的过程中两部分电路试图以不同的电平来驱动数据线的问题。在通信期间,如果I/0线需要被设置为+5V电平状态,则相关的部分就把它的输出转换到高阻状态(三态电平),I/0线就仅通过上拉电阻而上升至+5V电平。

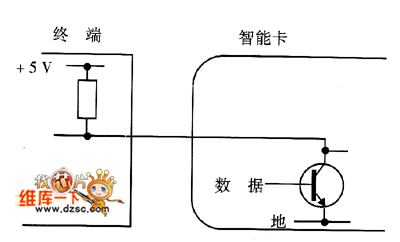

  图1 终端设各与智能卡之间的I/O通道电路
