Linux 调试技巧（1）

平台调试中难免需要查看底层寄存器配置，对于高通某些平台，系统提供了工具读取这些值：
举例说明（高通平台中）：
可以使用**/system/bin/r** 这个工具
接下来我以一个gpio为例，去如何读取这个gpio的配置：
我们以gpio37为例：

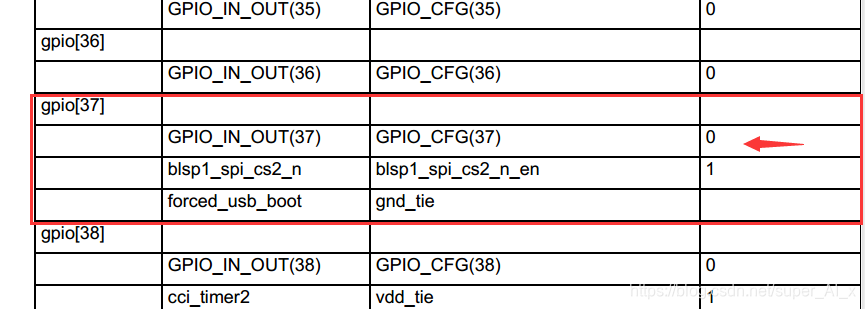

首先查看gpio37配置的物理地址，在芯片手册中找到：
在这里插入图片描述
其中n可以是0-112，代表msm8909的全部gpio口的配置地址，我们要读gpio37的，那么n=37，需要注意的一点是37需要转换为16进制，十进制37，十六进制就是25,
所以gpio37的配置寄存器地址就是：
0x01000000+0x1000*25 = 0x01025000
通过工具可以读取值：
/system/bin/r 0x01025000
读取值为000002c0
转换成2进制为1011000000
接下来查看每一位代表的含义：
在这里插入图片描述
其中第0-1位代表的是gpio的内部上下拉，通过看结果可知0-1位都是0，代表了内部没有上下拉（No_PULL）
第2-5位代表这个gpio配置的功能，2-5位都是0，然后查看
