用VHDL语言实现基于EP2C5T144C8芯片的99计数器

在这里插入图片描述
设有复位信号rst和使能信号en
当按下使能键时，计数暂停，当按下复位键时，计数清零。

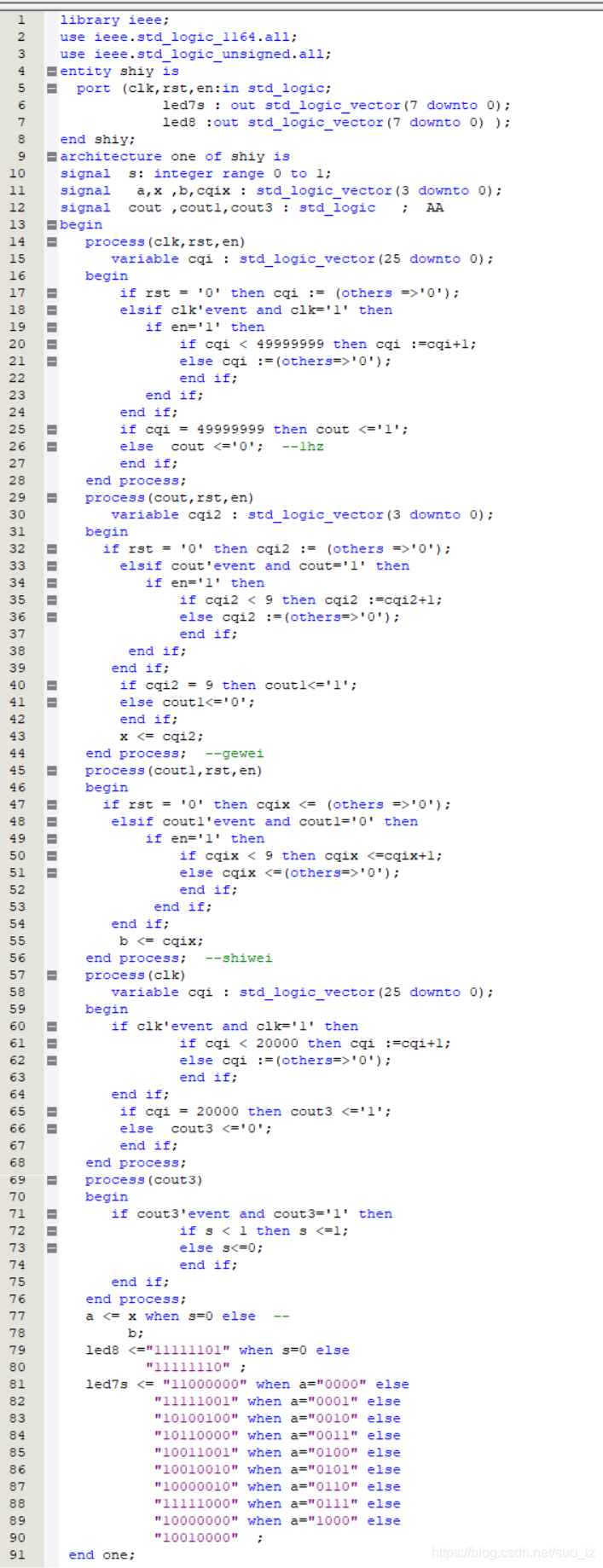

算法思想：通过对50MHz的时钟信号进行分频得到1 Hz的周期脉冲作为新的时钟来计数，每当个位为9时，通过脉冲cout1的下降沿作为时钟信号使10位进一。
通过设置一个二进制计数器无限循环，使数码管位选信号不断在第一位和第二位数码管之间高频跳转，在人眼视觉暂留效应的作用下，认为两个数码管在同时亮。
有不懂的地方可以在下方评论区发问

请忽略第12行后面的 AA
