TVS/ESD二极管的选型(整理中......)

最新推荐文章于 2025-09-05 17:45:41 发布
原创 最新推荐文章于 2025-09-05 17:45:41 发布 · 1.5k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

TVS管，即瞬态电压抑制二极管，用于电源及数据端口的异常电压保护。本文介绍其分布特性等效电路，包括引线电感L、压控可变等效电阻RV、分布电容C及绝缘电阻R等关键参数。

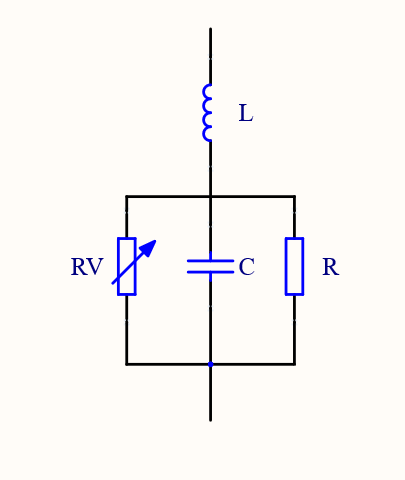

TVS管，全称为瞬态电压抑制二极管(Transient voltage suppression diode)，主要用在电源端口和数据端口的异常尖峰电压保护.分布特性的等效电路如图所示：
在这里插入图片描述
参数描述：

  • L：引线电感。
  • RV：压控可变等效电阻，当TVS两端的电压超过截止电压Vrwm之后，随着电压的增大，TVS上的通过电流会逐渐加大，等效表现为RV逐渐变小，当电压增大到击穿电压Vbr后，TVS进入雪崩工作状态，电流快速增大，等效表现为RV快速变小。
  • C：分布电容，分布电容是一个寄生参数，是元器件的构造特性决定的，它影响了信号线上波形的质量，进而限制了数据传播速率。
  • R：绝缘电阻，电压很低的时候，虽然TVS还未启动其保护机制，但TVS上面还是会有微小的漏电流，此时的电压/漏电流即为绝缘阻抗的大小。

参考
