调试的exc80w32是EETI的系列芯片。本次采用的是iic接口驱动。
exc80w32的iic采用标准iic速率400k的驱动。

由于供应商tp资料提供不全，只能买个iic转接板来测试数据，发现测到的地址跟数据手册提供的器件地址：0x2A不一样，大坑。测到的实际器件地址是0x54。

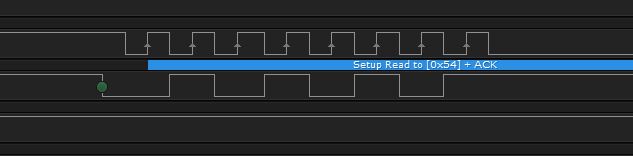

在这里插入图片描述（图一）

我们常见的电容tp如gt911等电容tp，标准都是器件地址之后接收再接着发寄存器地址，再接收或发送数据。
具体协议如图1，图2.

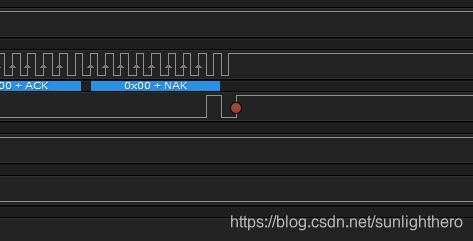

在这里插入图片描述顺道解析一下读数据的具体格式：首先是先开始信号和结束信号（都是在SCL为高电平时候。如果是SDA下降沿那就是开始，如果SDA是上升沿，则是结束，结束之前会收到非应答信号）。而数据读器件地址的时候，等待应答，接着传数据（在SCL高电平之前，数据就需要准备好，没准备好就是异常了）。
