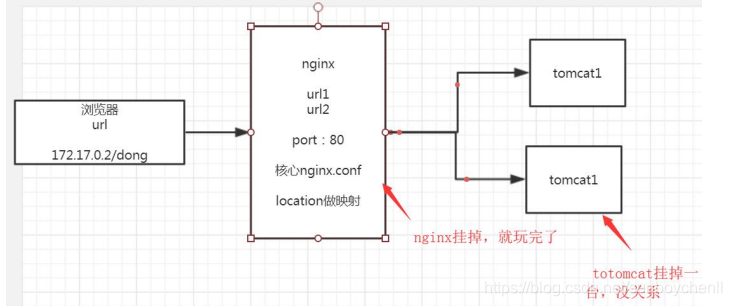

tomcat 的高可用的思路，是在 tomcat 集群前面加一层负载服务 nginx 。如下图

这种做法，解决了 tomcat 的高可用问题。但是引入了前面的负载机器的高可用问题（ Nginx

如果挂了，玩完）

如果 nginx 沿用此思路，总会有一个最前端是单机的，存在宕机玩完的风险（鸡生蛋蛋生鸡

无穷尽)

lvs 思想解决高可用问题

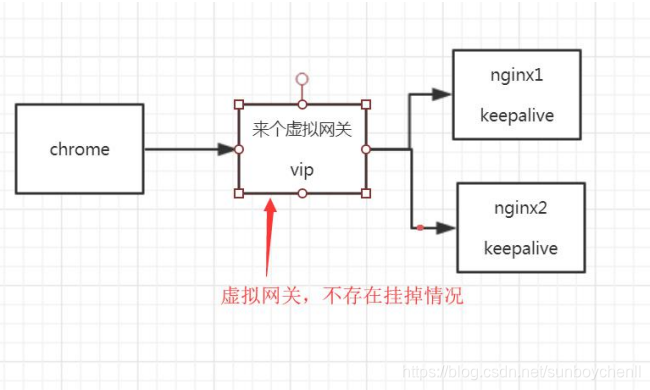

如上图，由服务器集群虚拟出来一台虚拟网关 vip （不真实存在，自

然不存在宕机问题），

此 vip 由两台机器共同协商生成。当有一台机器宕机时，另一台机器

一样能维持 vip 。这保证了，只要两台机器不同时宕机， vip 就存在

keepalived 配置 LVS 过程

前提

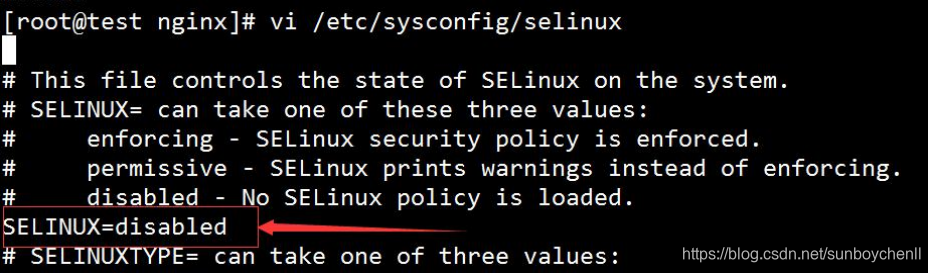

1. 关闭 selinux ，打开 /etc/sysconfig/selinux 设置其中值  SELINUX=disabled

vim /etc/sysconfig/selinux

SELINUX=disabled

2. 安装必须的依赖包

yum -y install libnl libnl-devel libnfnetlink-devel

keepalived 安装

下载源码包 -- 不能使用 yum 方式安装（有 bug ）

--wget

https://www.keepalived.org/software/keepalived-1.3.4.tar.gz

配置 ( 指定安装目录和配置目录，否则文件太散乱 ) --./configure --prefix=/usr/local/keepalived

--sysconf=/etc

make && make install

./configure --prefix=/usr/local/test可以把所有资源文件放在/usr/local/test的路径中，不会杂乱。

上面分开3句进行执行

wget https://www.keepalived.org/software/keepalived-1.3.4.tar.gz

tar zvxf keepalived-1.3.4.tar.gz

cd keepalived-1.3.4

./configure --prefix=/usr/local/keepalived --sysconf=/etc

make && make install

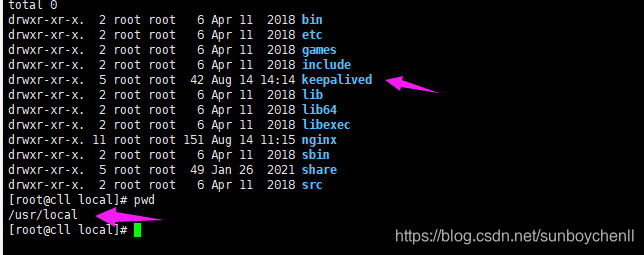

/etc/目录下自动生成keepalived目录

/usr/local/目录下自动生成keepalived目录

keepalived 主机配置

打开 /etc/keepalived/keepalived.conf ，只需要配置如下一段。（其它是多余配置，删除）

! Configuration File for keepalived

global_defs {
   router_id LVS_1	##唯一标识
}
vrrp_script chk_http_port {
    script "/etc/nginx/chk_nginx.sh" #心跳执行的脚本,目录不在就创建
    interval 2                       #（检测脚本执行的间隔,单位是秒）
    weight 2
}

vrrp_instance VI_1 {
    state one
    interface ens33   #系统网卡
    virtual_router_id 51 #主备两机器一致
    priority 100   #值大的机器，胜出 ##唯一标识
    advert_int 1	##每1s检测一次心跳
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    track_script {
        chk_http_port            #（调用检测脚本）
    }
    virtual_ipaddress { #可虚拟多个ip
        192.168.244.200
    }
}

chk_nginx.sh

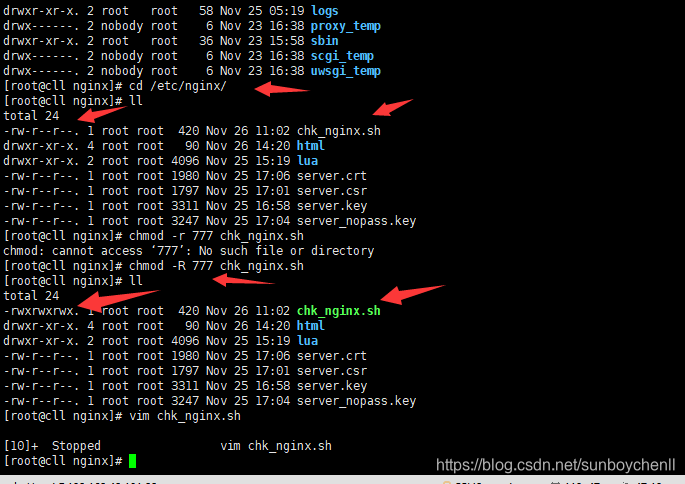

chmod +x chk_nginx.sh 给上执行权限，才能被.conf程序调用

chmod -R 777 chk_nginx.sh 注意要有执行权限

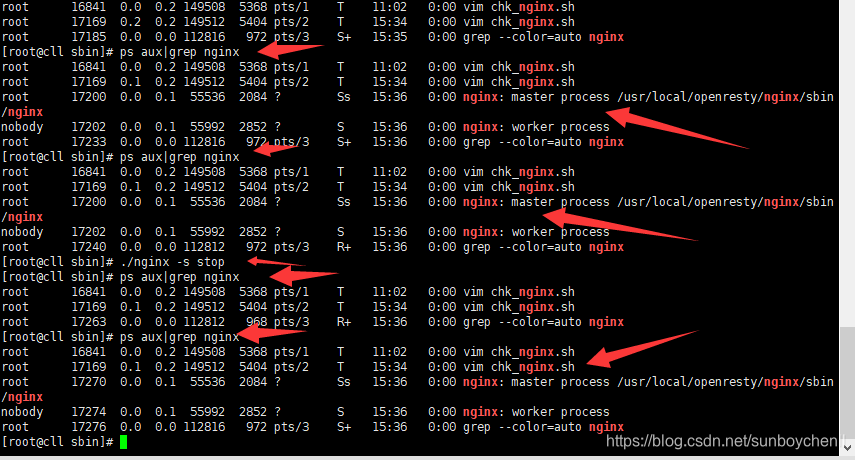

#!/bin/bash
A=`ps -C nginx --no-header |wc -l` ##统计nginx进程数，若为0，表明nginx被杀
if [ $A -eq 0 ];then
/usr/local/openresty/nginx/sbin/nginx #重启nginx
#nginx重启失败，则停掉keepalived服务，进行VIP转移
if [ `ps -C nginx --no-header |wc -l` -eq 0 ];then
killall keepalived #杀掉，vip就漫游到另一台机器
fi
fi

效果如下：成为不死鸟了

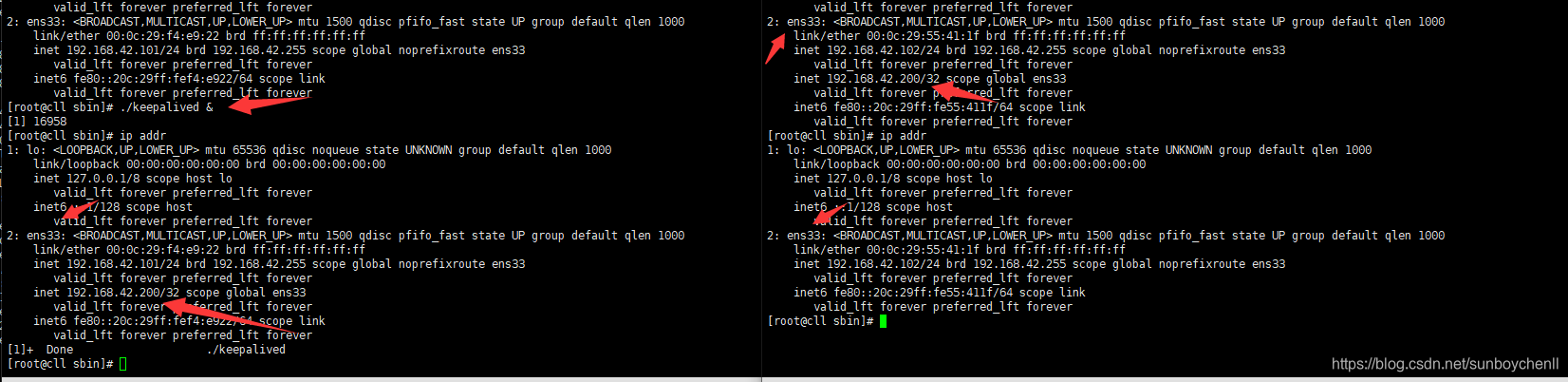

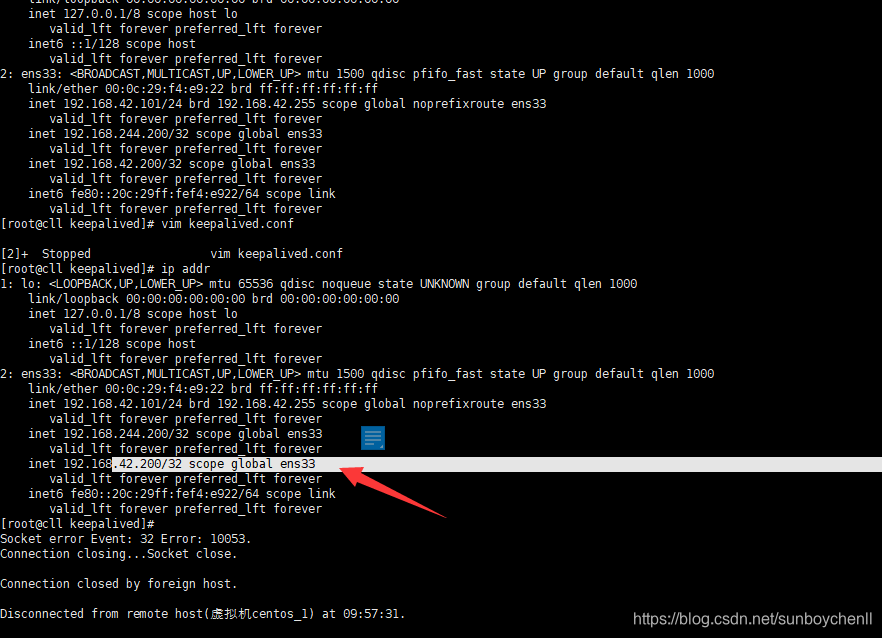

启动 keepalived ，查看机器 ip 地址，可发现多出一个 42.200 的 ip

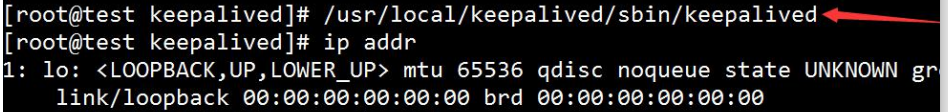

/usr/local/keepalived/sbin/keepalived

ip addr

./keepalived & 启动或者退出

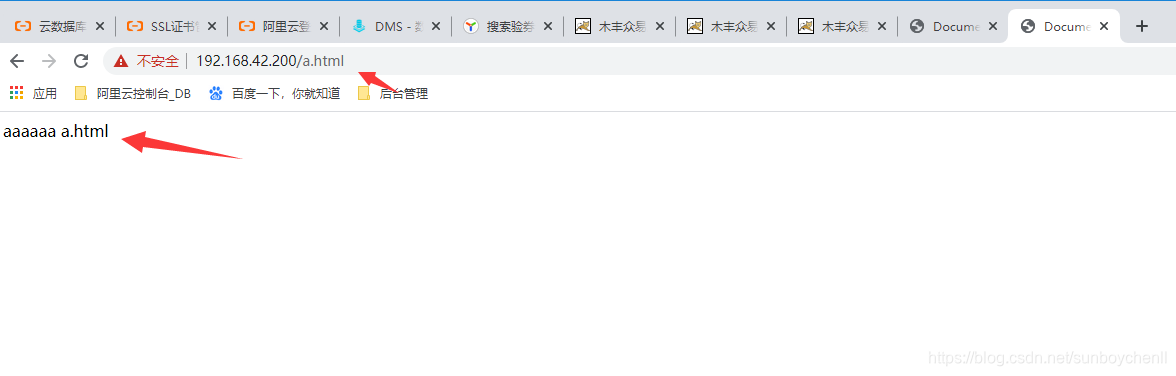

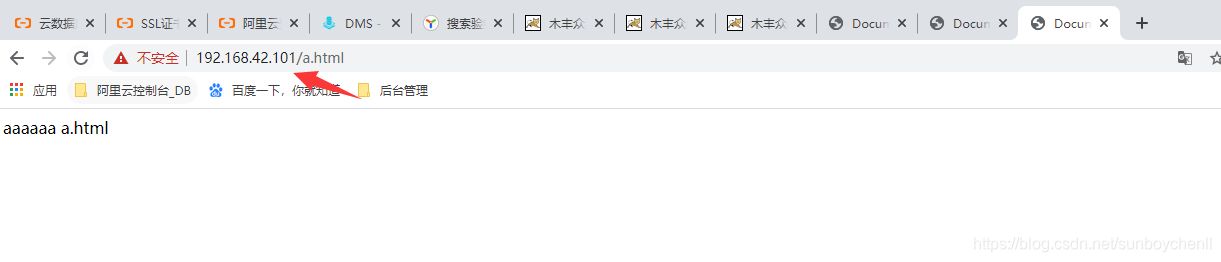

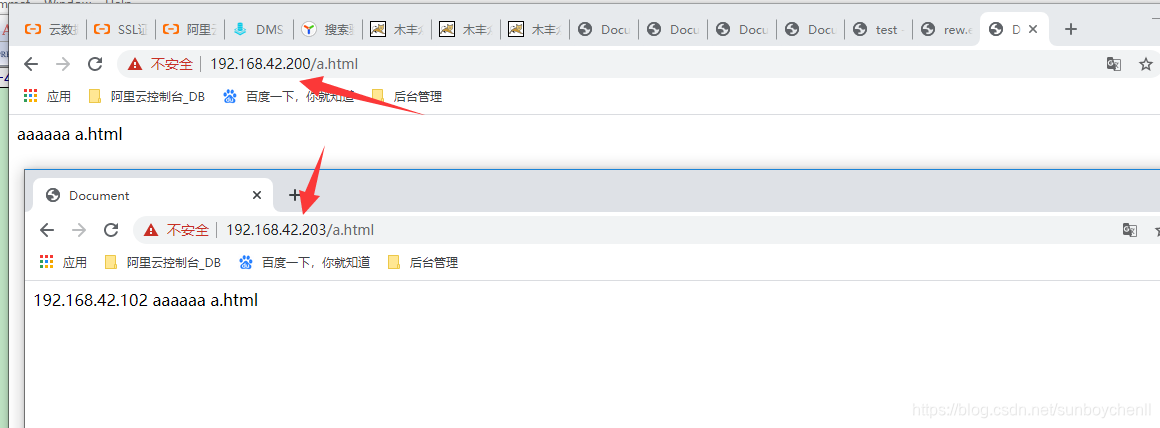

此时，使用原 ip 地址 42.101 能打开的页面，使用 42 .200 也能打开

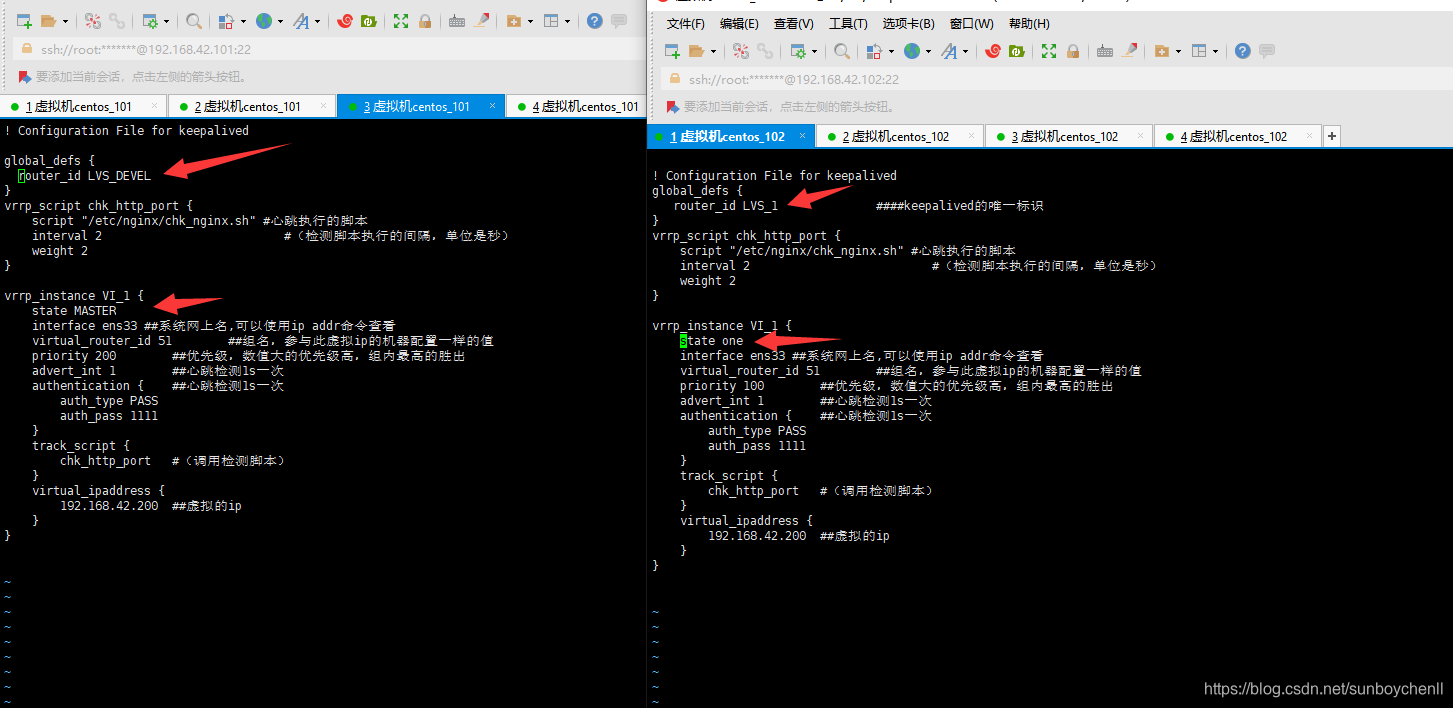

keepalived 从机配置对比如下：

priority 100 主机要大于从机

! Configuration File for keepalived
global_defs {
router_id LVS_1 ####keepalived的唯一标识
}
vrrp_script chk_http_port {
script "/etc/nginx/chk_nginx.sh" #心跳执行的脚本
interval 2 #（检测脚本执行的间隔，单位是秒）
weight 2
}

keepalived 校验 LVS 效果

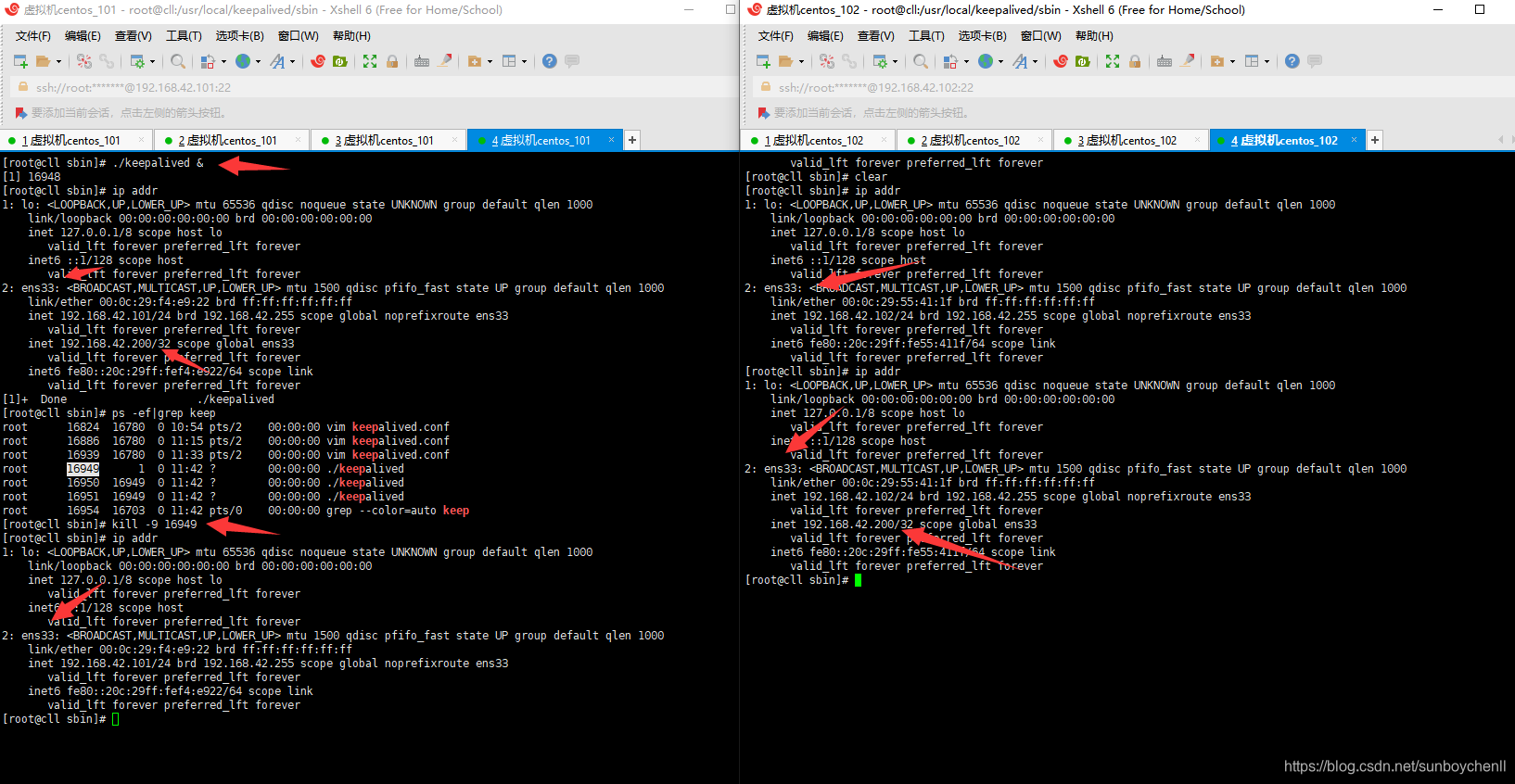

1 、此时，杀掉主机上的 keepalived ，42.200 的 ip 将从主机上消失。而出现的从机的 ip 中

2 、再次启动主机的 keepalived ，42.200 的 ip 将被主机重新夺回

3 、此效果是单主单备方式。备机资源有一定的浪费。可以重复前面的动作，虚拟出第二个

ip ，将主从机优先级颠倒，从而利用起备机服务

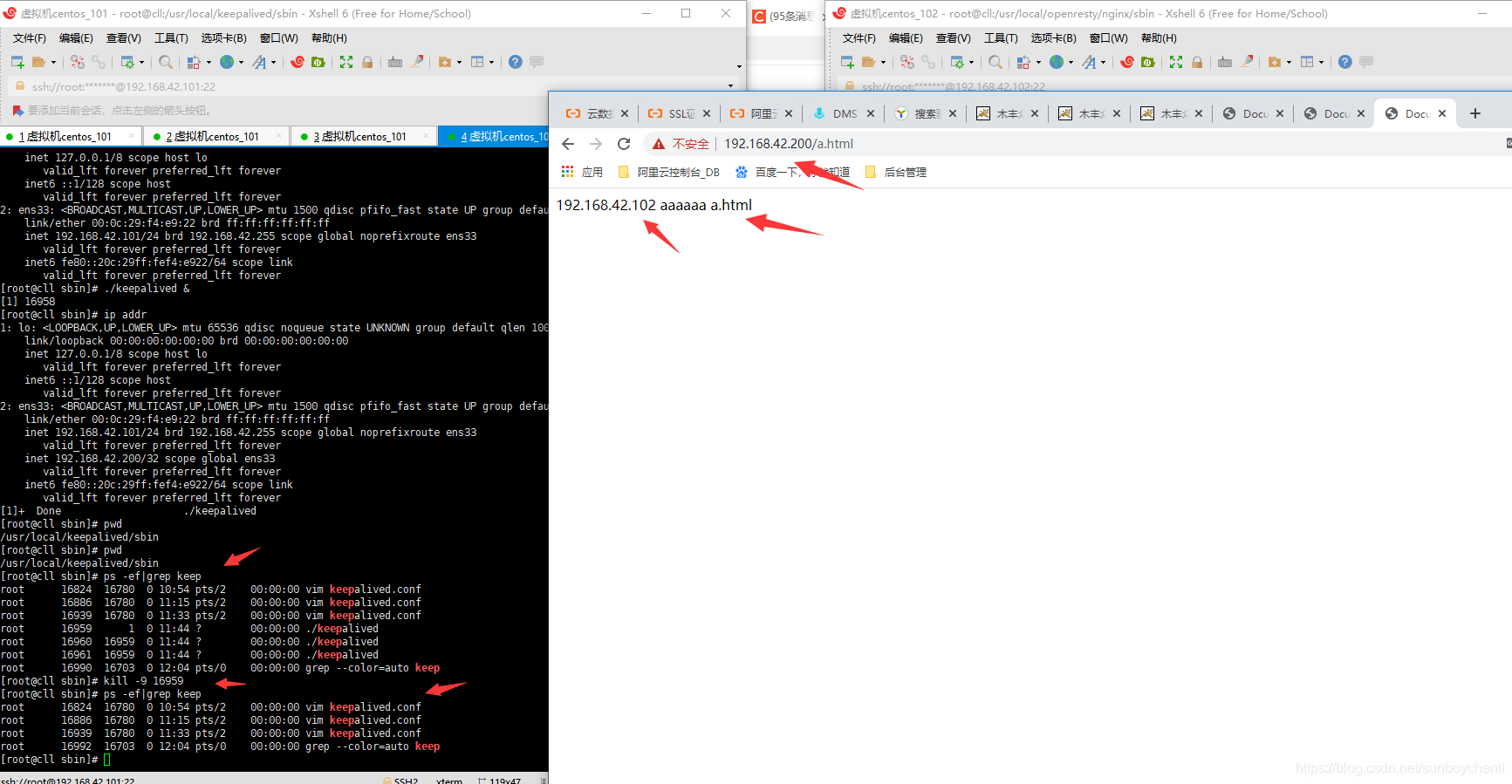

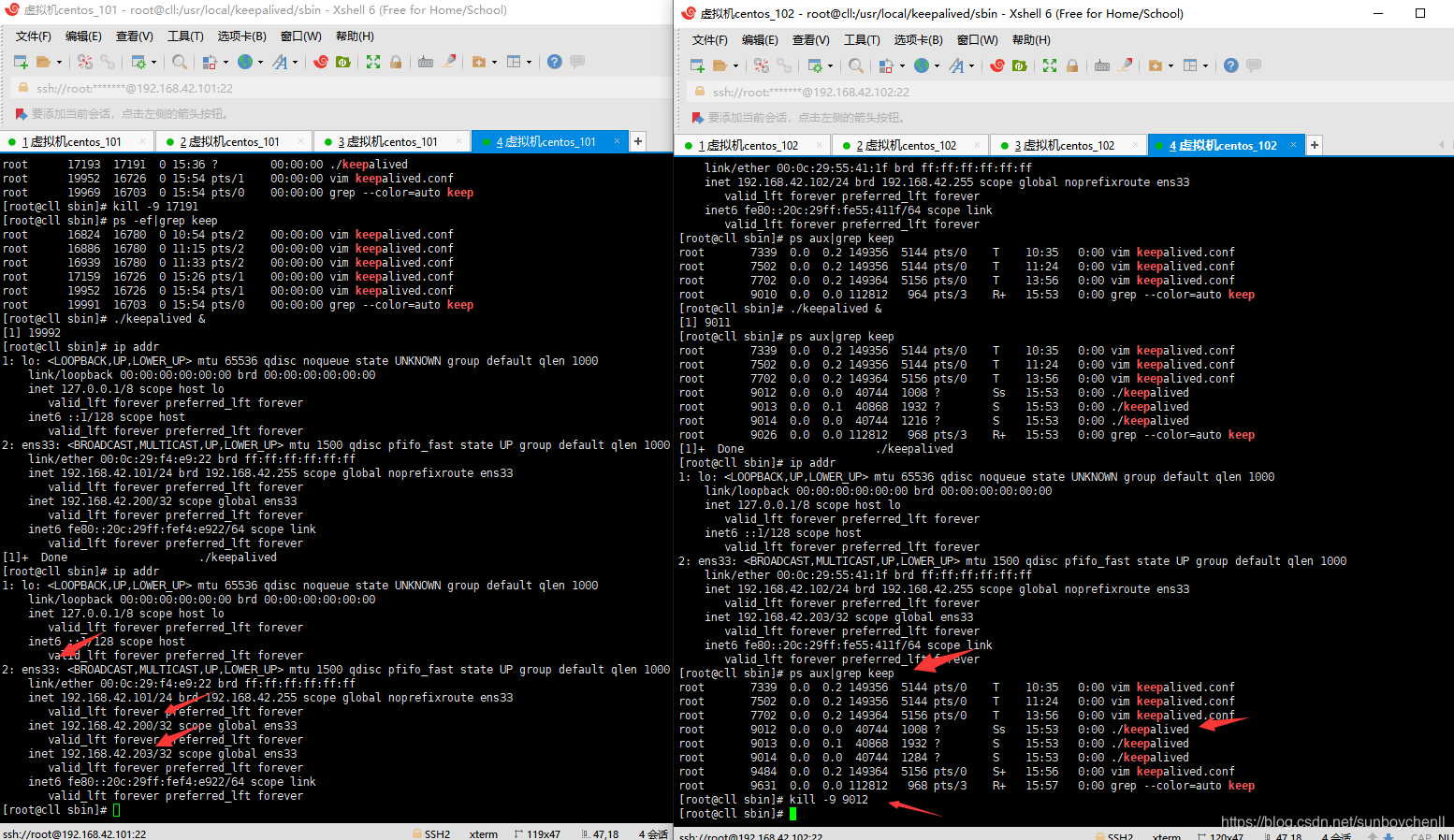

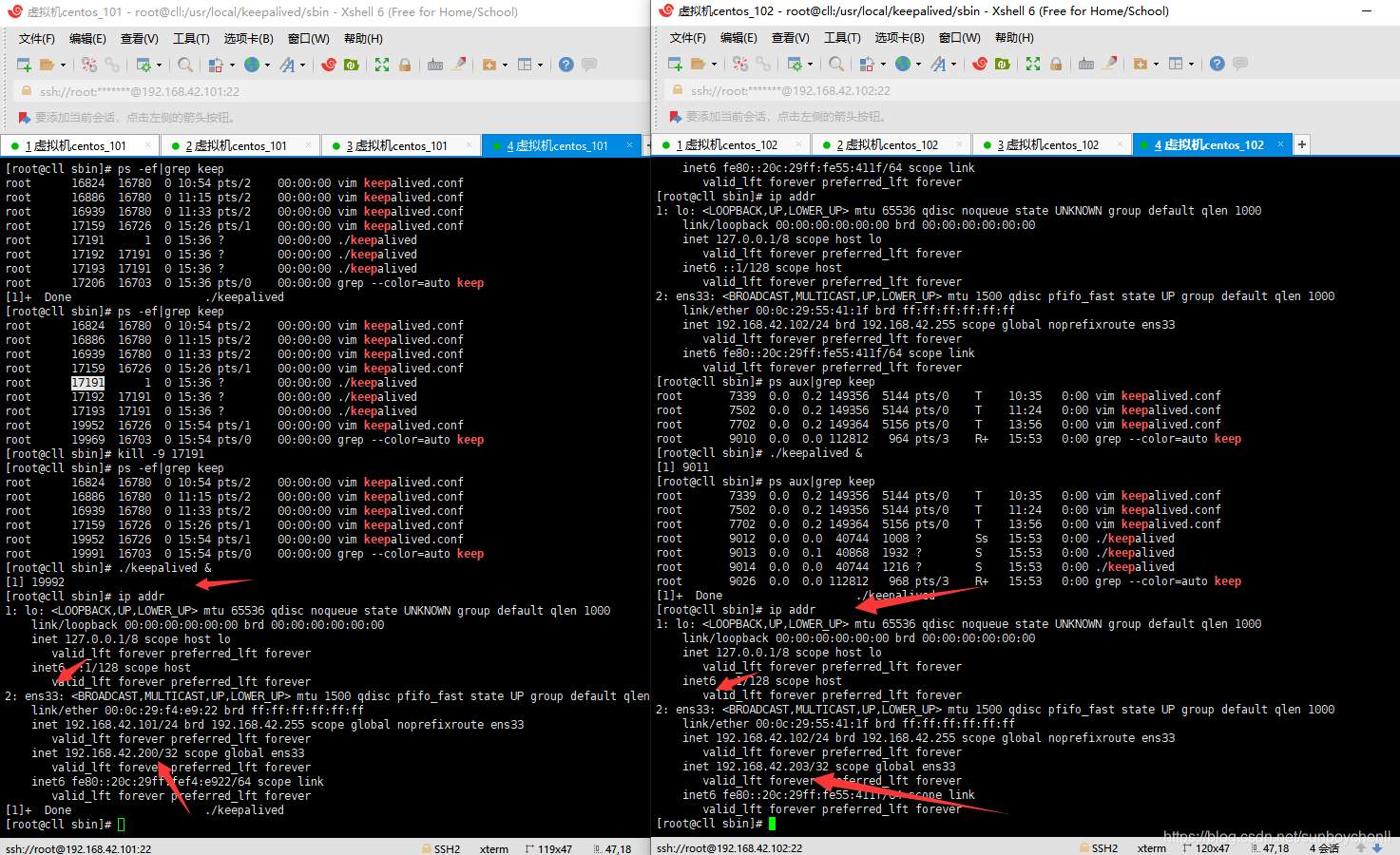

关掉主节点的 101的keepalived时，漫游到102的keepalived

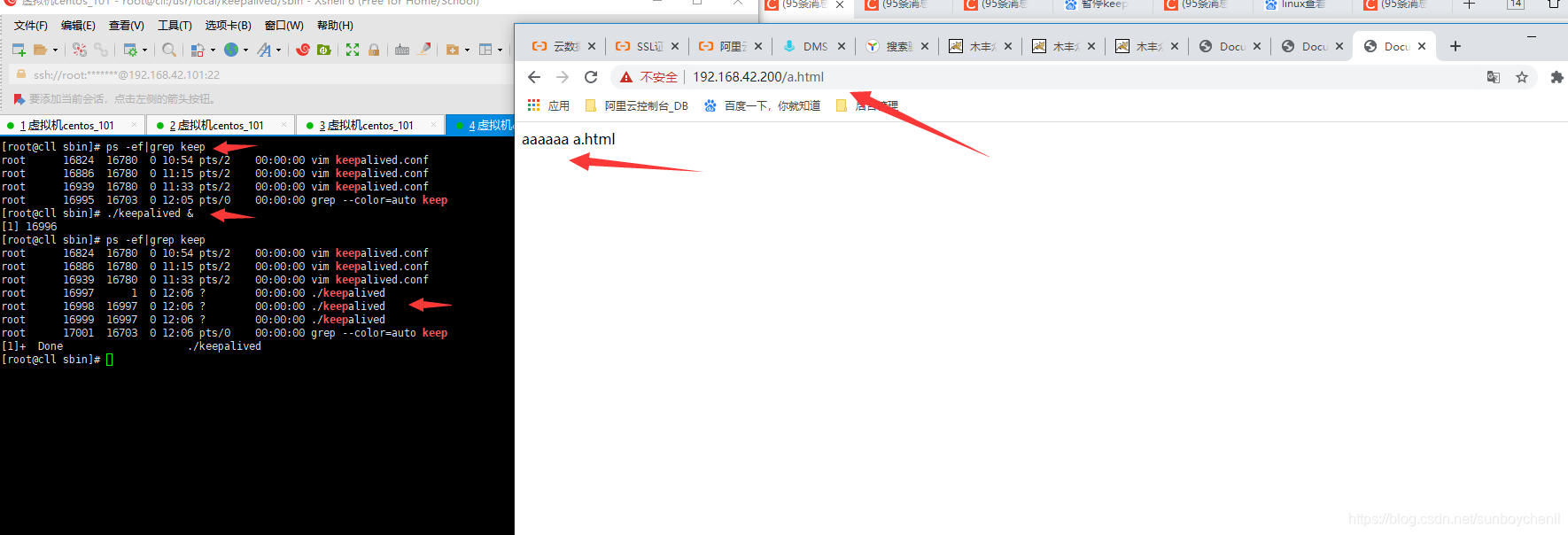

2 、再次启动主机的 keepalived ，42.200 的 ip 将被主机重新夺回,又回到101

keepalived 校验 LVS 效果

1 、此时，杀掉主机上的 keepalived ，42.200 的 ip 将从主机上消失。而出现的从机的 ip 中

2 、再次启动主机的 keepalived ，42.200 的 ip 将被主机重新夺回

3 、此效果是单主单备方式。备机资源有一定的浪费。可以重复前面的动作，虚拟出第二个

ip ，将主从机优先级颠倒，从而利用起备机服务

虚拟出第二个 ip 实现互为主从方式：

配置一：

vrrp_instance VI_1 {
state one
interface ens33 ##系统网上名,可以使用ip addr命令查看
virtual_router_id 51 ##组名，参与此虚拟ip的机器配置一样的值
priority 100 ##优先级，数值大的优先级高，组内最高的胜出
advert_int 1 ##心跳检测1s一次
authentication { ##心跳检测1s一次
auth_type PASS
auth_pass 1111
}
track_script {
chk_http_port #（调用检测脚本）
}
virtual_ipaddress {
192.168.42.200 ##虚拟的ip
}
}
vrrp_instance VI_2 {
state MASTER
interface ens33 ##系统网上名,可以使用ip addr命令查看
virtual_router_id 52 ##组名，参与此虚拟ip的机器配置一样的值
priority 200 ##优先级，数值大的优先级高，组内最高的胜出
advert_int 1 ##心跳检测1s一次
authentication { ##心跳检测1s一次
auth_type PASS
auth_pass 1111
}
track_script {
chk_http_port #（调用检测脚本）
}
virtual_ipaddress {
192.168.42.203 ##虚拟的ip
}
}

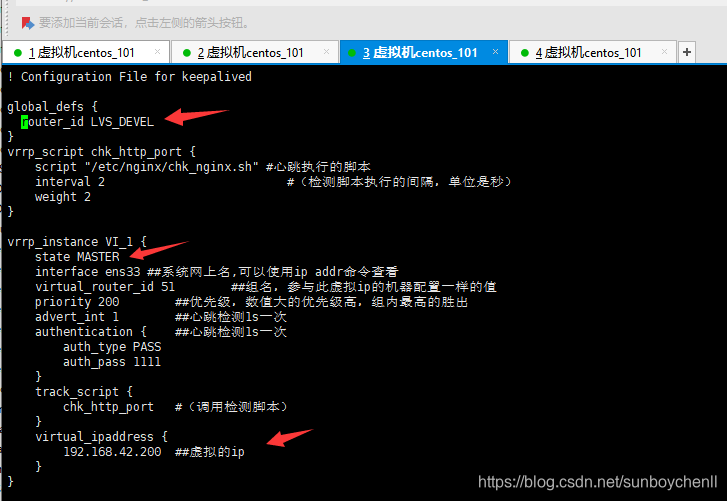

配置二

! Configuration File for keepalived

global_defs {
router_id LVS_DEVEL
}
vrrp_script chk_http_port {
script "/etc/nginx/chk_nginx.sh" #心跳执行的脚本
interval 2 #（检测脚本执行的间隔，单位是秒）
weight 2
}

vrrp_instance VI_1 {
state MASTER
interface ens33 ##系统网上名,可以使用ip addr命令查看
virtual_router_id 51 ##组名，参与此虚拟ip的机器配置一样的值
priority 200 ##优先级，数值大的优先级高，组内最高的胜出
advert_int 1 ##心跳检测1s一次
authentication { ##心跳检测1s一次
auth_type PASS
auth_pass 1111
}
track_script {
chk_http_port #（调用检测脚本）
}
virtual_ipaddress {
192.168.42.200 ##虚拟的ip
}
}

vrrp_instance VI_2 {
state slave
interface ens33 ##系统网上名,可以使用ip addr命令查看
virtual_router_id 52 ##组名，参与此虚拟ip的机器配置一样的值
priority 200 ##优先级，数值大的优先级高，组内最高的胜出
advert_int 1 ##心跳检测1s一次
authentication { ##心跳检测1s一次
auth_type PASS
auth_pass 1111
}
track_script {
chk_http_port #（调用检测脚本）
}
virtual_ipaddress {
192.168.42.203 ##虚拟的ip
}
}
