MySQL事务提交流程(2pc)时序图

MySQL事务提交流程时序图

网上的资料有点乱，所以特画此图，来看事务操作的主要流程，此图为事务处理的简化时序图，在处理细节上省略了和多线程复制相关的操作，innodb各个阶段的详细操作，重在说明流程。

一、简化版的事务处理时序图

时序图说明

关于此图的必要性说明

• 如果你想了解group commit的详细机制，此图不适合，因为此图忽略了组提交的细节。
• 如果你想了解Innodb落盘机制，此图不适合，因为也忽略了。
• 此图基于Oracle MySQL-5.7.18 社区版
• 省略了server通过handler操作storage在整个事务处理过程中的关系
• 省略了innobase的各个阶段的详细操作
• TC_LOG在MySQL开启binlog时，其实就是MYSQL_BIN_LOG，MYSQL_BIN_LOG同时作为事务协调者和事务参与者，所以图中存在TC这个层级，所有TC的处理其实是MYSQL_BIN_LOG的处理，TC封装了接口供上层调用。
• 资源管理器并不是向TC注册,但是此图省略了这部分内容，显示为向TC注册。因为最终在事务提交操作时，TC会遍历资源管理器来进行操作。
• 此图在缺少本说明的情况下，不要随意复制粘贴，以免引起读者的误会。
• 此图源自于源码，但是不涉及源码。
• 能力有限，对于代码的理解也有限，画图水平更有限，有错误请指正。

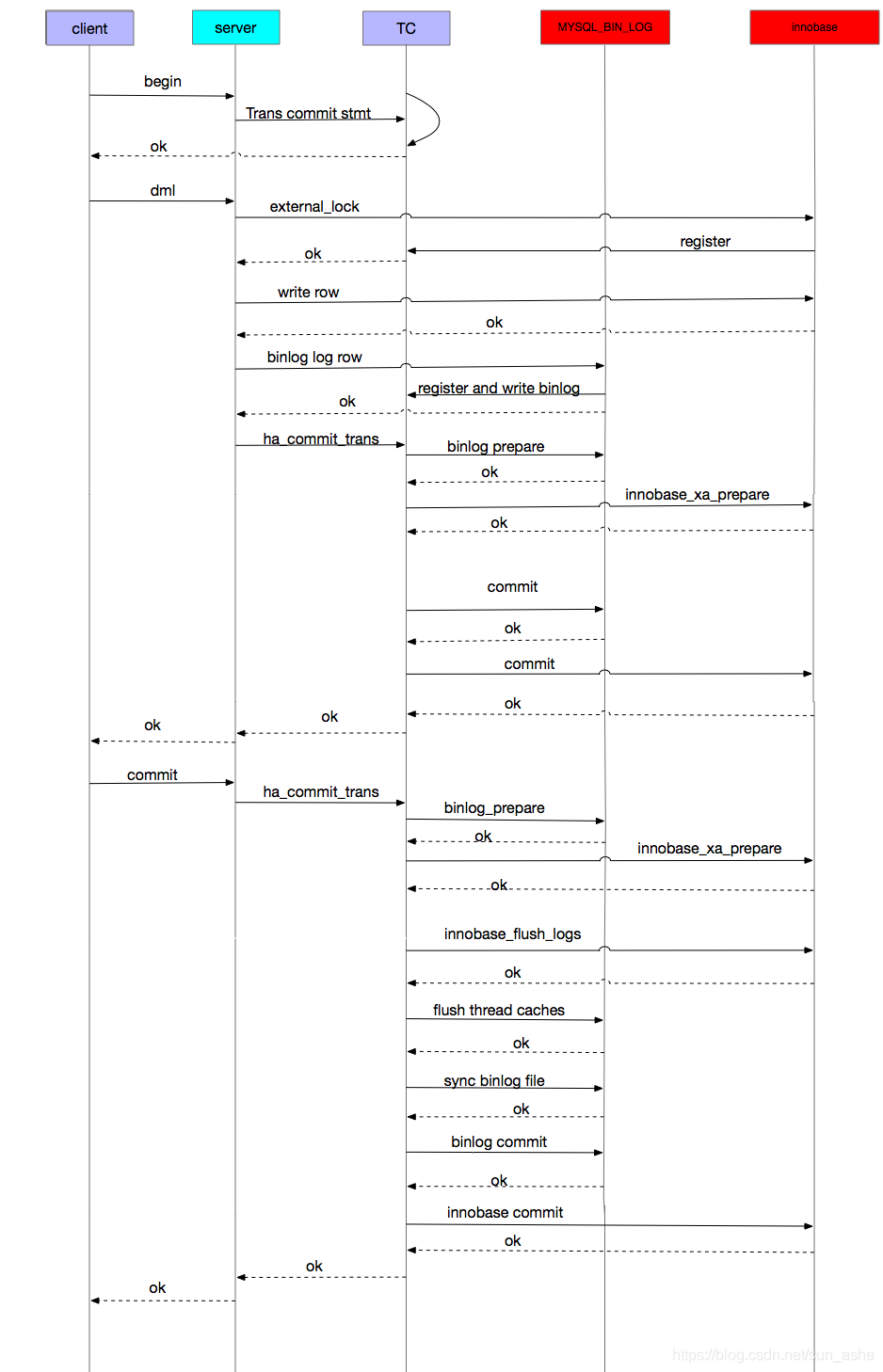

时序图如下：

二、流程简介

如下是对时序图的
