linux系统中的分区与挂载，以及使用LVM逻辑卷管理器管理物理卷，卷组，逻辑卷知识点总结

物理设备的命名规则

在Linux系统中一切都是文件，硬件设备也不例外。既然是文件，就必须有文件名称。系统内核中的udev设备管理器会自动把硬件名称规范起来，目的是让用户通过设备文件的名字可以猜出设备大致的属性以及分区信息等；这对于陌生的设备来说特别方便。另外，udev设备管理器的服务会一直以守护进程的形式运行并侦听内核发出的信号来管理/dev目录下的设备文件。Linux系统中常见的硬件设备的文件名称如下所示。
常见的硬件设备及其文件名称

硬件设备	文件名称
IDE设备	/dev/hd[a-d]
SCSI/SATA/U盘	/dev/sd[a-p]
软驱	/dev/fd[0-1]
打印机	/dev/lp[0-15]
光驱	/dev/cdrom
鼠标	/dev/mouse
磁带机	/dev/st0或/dev/ht0

分区

由于现在的IDE设备已经很少见了，所以一般的硬盘设备都会是以“/dev/sd”开头的。而一台主机上可以有多块硬盘，因此系统采用a～p来代表16块不同的硬盘（默认从a开始分配），而且硬盘的分区编号也很有讲究：

主分区或扩展分区的编号从1开始，到4结束；
逻辑分区从编号5开始。

国内很多Linux培训讲师以及很多知名Linux图书在讲到设备和分区名称时，总会讲错两个知识点。第一个知识点是设备名称的理解错误。很多培训讲师和Linux技术图书中会提到，比如/dev/sda表示主板上第一个插槽上的存储设备，学员或读者在实践操作的时候会发现果然如此，因此也就对这条理论知识更加深信不疑。但真相不是这样的，/dev目录中sda设备之所以是a，并不是由插槽决定的，而是由系统内核的识别顺序来决定的，而恰巧很多主板的插槽顺序就是系统内核的识别顺序，因此才会被命名为/dev/sda。大家以后在使用iSCSI网络存储设备时就会发现，明明主板上第二个插槽是空着的，但系统却能识别到/dev/sdb这个设备就是这个道理。

第二个知识点是对分区名称的理解错误。很多Linux培训讲师会告诉学员，分区的编号代表分区的个数。比如sda3表示这是设备上的第三个分区，而学员在做实验的时候确实也会得出这样的结果，但是这个理论知识是错误的，因为分区的数字编码不一定是强制顺延下来的，也有可能是手工指定的。因此sda3只能表示是编号为3的分区，而不能判断sda设备上已经存在了3个分区。

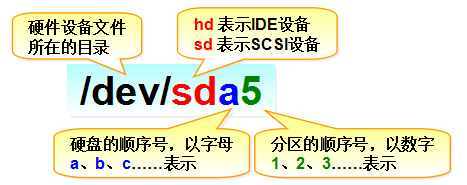

在填了这两个“坑”之后，再来分析一下/dev/sda5这个设备文件名称包含哪些信息，如图6-2所示。

首先，/dev/目录中保存的应当是硬件设备文件；其次，sd表示是存储设备；然后，a表示系统中同类接口中第一个被识别到的设备，最后，5表示这个设备是一个逻辑分区。一言以蔽之，“/dev/sda5”表示的就是“这是系统中第一块被识别到的硬件设备中分区编号为5的逻辑分区的设备文件”。考虑到我们的很多读者完全没有Linux基础，不太容易理解前面所说的主分区、扩展分区和逻辑分区的概念，因此接下来简单科普一下硬盘相关的知识。

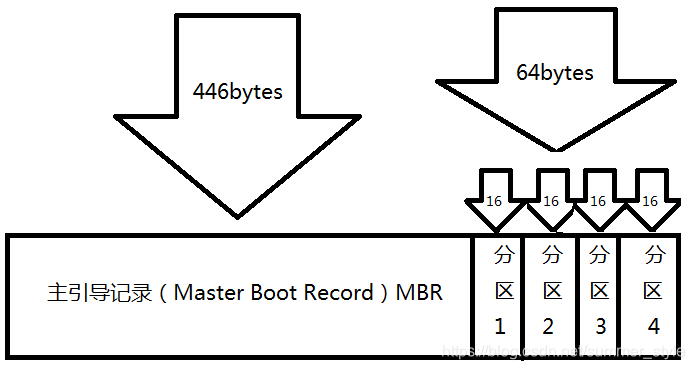

正是因为计算机有了硬盘设备，我们才可以在玩游戏的过程中或游戏通关之后随时存档，而不用每次重头开始。硬盘设备是由大量的扇区组成的，每个扇区的容量为512字节。其中第一个扇区最重要，它里面保存着主引导记录与分区表信息。就第一个扇区来讲，主引导记录需要占用446字节，分区表为64字节，结束符占用2字节；其中分区表中每记录一个分区信息就需要16字节，这样一来最多只有4个分区信息可以写到第一个扇区中，这4个分区就是4个主分区。第一个扇区中的数据信息如图6-3所示。

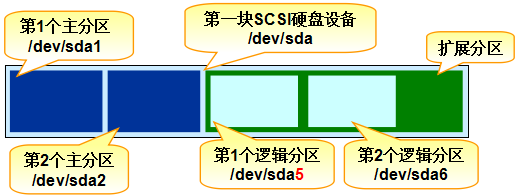

现在，问题来了—第一个扇区最多只能创建出4个分区？于是为了解决分区个数不够的问题，可以将第一个扇区的分区表中16字节（原本要写入主分区信息）的空间（称之为扩展分区）拿出来指向另外一个分区。也就是说，扩展分区其实并不是一个真正的分区，而更像是一个占用16字节分区表空间的指针—一个指向另外一个分区的指针。这样一来，用户一般会选择使用3个主分区加1个扩展分区的方法，然后在扩展分区中创建出数个逻辑分区，从而来满足多分区（大于4个）的需求。当然，就目前来讲大家只要明白为什么主分区不能超过4个就足够了。主分区、扩展分区、逻辑分区可以像图6-4那样来规划。

所谓扩展分区，严格地讲它不是一个实际意义的分区，它仅仅是一个指向下一个分区的指针，这种指针结构将形成一个单向链表。

文件系统介绍

用户在硬件存储设备中执行的文件建立、写入、读取、修改、转存与控制等操作都是依靠文件系统来完成的。文件系统的作用是合理规划硬盘，以保证用户正常的使用需求。Linux系统支持数十种的文件系统，而最常见的文件系统如下所示。

Ext3：是一款日志文件系统，能够在系统异常宕机时避免文件系统资料丢失，并能自动修复数据的不一致与错误。然而，当硬盘容量较大时，所需的修复时间也会很长，而且也不能百分之百地保证资料不会丢失。它会把整个磁盘的每个写入动作的细节都预先记录下来，以便在发生异常宕机后能回溯追踪到被中断的部分，然后尝试进行修复。

Ext4：Ext3的改进版本，作为RHEL 6系统中的默认文件管理系统，它支持的存储容量高达1EB（1EB=1,073,741,824GB），且能够有无限多的子目录。另外，Ext4文件系统能够批量分配block块，从而极大地提高了读写效率。

XFS：是一种高性能的日志文件系统，而且是RHEL 7中默认的文件管理系统，它的优势在发生意外宕机后尤其明显，即可以快速地恢复可能被破坏的文件，而且强大的日志功能只用花费极低的计算和存储性能。并且它最大可支持的存储容量为18EB，这几乎满足了所有需求。

就像拿到了一张未裁切的完整纸张那样，我们首先要进行裁切以方便使用，然后在裁切后的纸张上画格以便能书写工整。在拿到了一块新的硬盘存储设备后，也需要先分区，然后再格式化文件系统，最后才能挂载并正常使用。硬盘的分区操作取决于您的需求和硬盘大小；您也可以选择不进行分区，但是必须对硬盘进行格式化处理。接下来刘遄老师再向大家简单地科普一下硬盘在格式化后发生的事情。再次强调，不用刻意去记住，只要能看懂就行了。

日常在硬盘需要保存的数据实在太多了，因此Linux系统中有一个名为super block的“硬盘地图”。Linux并不是把文件内容直接写入到这个“硬盘地图”里面，而是在里面记录着整个文件系统的信息。因为如果把所有的文件内容都写入到这里面，它的体积将变得非常大，而且文件内容的查询与写入速度也会变得很慢。Linux只是把每个文件的权限与属性记录在inode中，而且每个文件占用一个独立的inode表格，该表格的大小默认为128字节，里面记录着如下信息：

该文件的访问权限（read、write、execute）；
该文件的所有者与所属组（owner、group）；
该文件的大小（size）；
该文件的创建或内容修改时间（ctime）；
该文件的最后一次访问时间（atime）；
该文件的修改时间（mtime）；
文件的特殊权限（SUID、SGID、SBIT）；
该文件的真实数据地址（point）。

而文件的实际内容则保存在block块中（大小可以是1KB、2KB或4KB），一个inode的默认大小仅为128B（Ext3），记录一个block则消耗4B。当文件的inode被写满后，Linux系统会自动分配出一个block块，专门用于像inode那样记录其他block块的信息，这样把各个block块的内容串到一起，就能够让用户读到完整的文件内容了。对于存储文件内容的block块，有下面两种常见情况（以4KB的block大小为例进行说明）。

情况1：文件很小（1KB），但依然会占用一个block，因此会潜在地浪费3KB。
情况2：文件很大（5KB），那么会占用两个block（5KB-4KB后剩下的1KB也要占用一个block）。

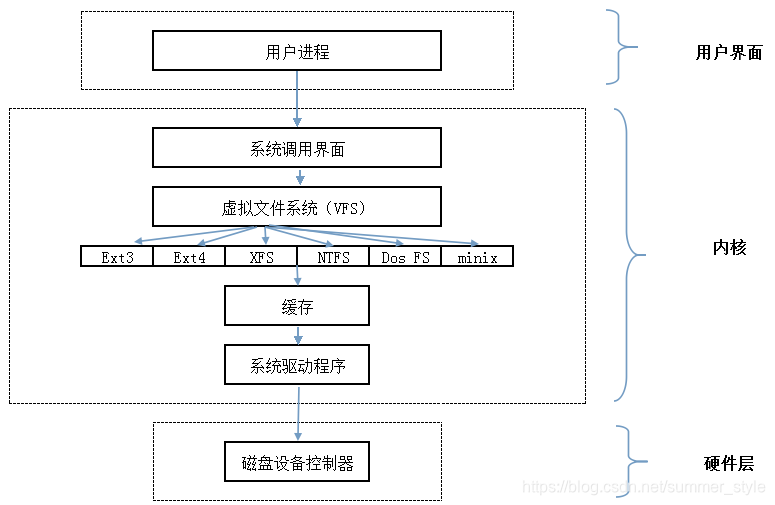

计算机系统在发展过程中产生了众多的文件系统，为了使用户在读取或写入文件时不用关心底层的硬盘结构，Linux内核中的软件层为用户程序提供了一个VFS（Virtual File System，虚拟文件系统）接口，这样用户实际上在操作文件时就是统一对这个虚拟文件系统进行操作了。图6-5所示为VFS的架构示意图。从中可见，实际文件系统在VFS下隐藏了自己的特性和细节，这样用户在日常使用时会觉得“文件系统都是一样的”，也就可以随意使用各种命令在任何文件系统中进行各种操作了（比如使用cp命令来复制文件）。

1. fdisk命令

在Linux系统中，管理硬盘设备最常用的方法就当属fdisk命令了。fdisk命令用于管理磁盘分区，格式为“fdisk [磁盘名称]”，它提供了集添加、删除、转换分区等功能于一身的“一站式分区服务”。不过与前面讲解的直接写到命令后面的参数不同，这条命令的参数是交互式的，因此在管理硬盘设备时特别方便，可以根据需求动态调整。

参数	作用
m	查看全部可用的参数
n	添加新的分区
d	删除某个分区信息
l	列出所有可用的分区类型
t	改变某个分区的类型
p	查看分区表信息
w	保存并退出
q	不保存直接退出

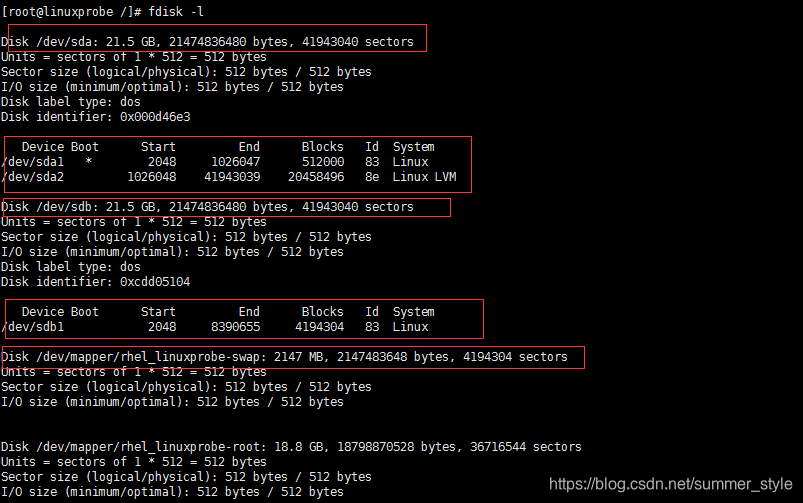

1.1：fdisk -l 查看磁盘分区信息

先查看下是否有磁盘没有分区

详细信息解释

[root@localhost ~]# fdisk -l

磁盘 /dev/sda：21.5 GB, 21474836480 字节，41943040 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0x000c928b

   设备 Boot      Start         End      Blocks   Id  System
/dev/sda1   *        2048      411647      204800   83  Linux
/dev/sda2          411648     4605951     2097152   82  Linux swap / Solaris
/dev/sda3         4605952    41943039    18668544   83  Linux

磁盘 /dev/sdb：10.7 GB, 10737418240 字节，20971520 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0x3ca78df9

   设备 Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048     2099199     1048576   8e  Linux LVM
/dev/sdb2         2099200     4196351     1048576   8e  Linux LVM
/dev/sdb3         4196352     6293503     1048576   8e  Linux LVM
[root@localhost ~]#

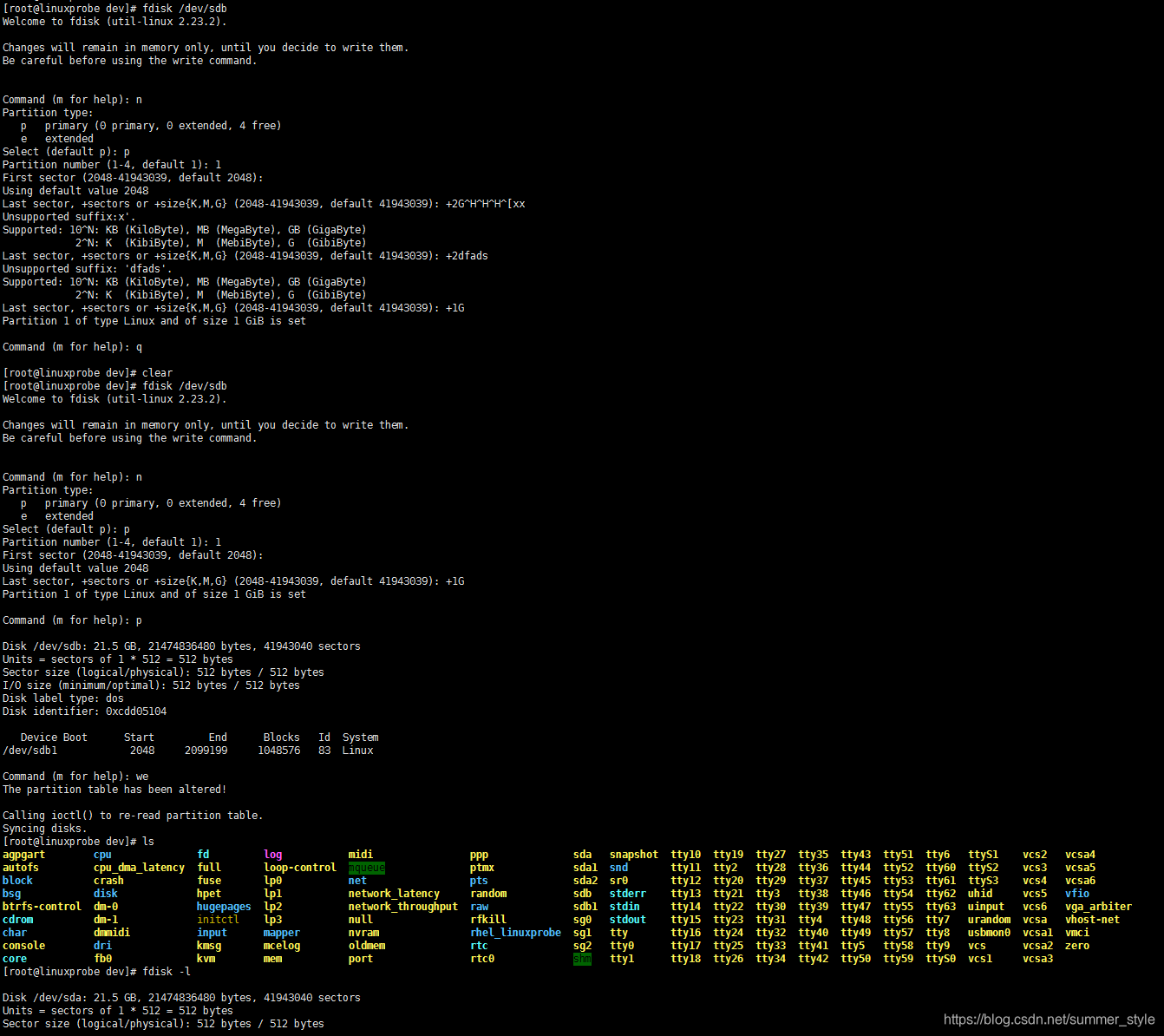

1.2： 新增分区

1.2.1:新增分区解释

第1步：我们首先使用fdisk命令来尝试管理/dev/sdb硬盘设备。在看到提示信息后输入参数p来查看硬盘设备内已有的分区信息，其中包括了硬盘的容量大小、扇区个数等信息：
第2步：输入参数n尝试添加新的分区。系统会要求您是选择继续输入参数p来创建主分区，还是输入参数e来创建扩展分区。这里输入参数p来创建一个主分区：

第3步：在确认创建一个主分区后，系统要求您先输入主分区的编号。主分区的编号范围是1～4，因此这里输入默认的1就可以了。接下来系统会提示定义起始的扇区位置，这不需要改动，我们敲击回车键保留默认设置即可，系统会自动计算出最靠前的空闲扇区的位置。最后，系统会要求定义分区的结束扇区位置，这其实就是要去定义整个分区的大小是多少。我们不用去计算扇区的个数，只需要输入+1G即可创建出一个容量为1GB的硬盘分区。

Command (m for help): n
Partition type:
   p   primary (0 primary, 0 extended, 4 free)
   e   extended
Select (default p): p
Partition number (1-4, default 1): 1
First sector (2048-41943039, default 2048):
Using default value 2048
Last sector, +sectors or +size{
   K,M,G} (2048-41943039, default 41943039): +1G
Partition 1 of type Linux and of size 1 GiB is set

第4步：再次使用参数p来查看硬盘设备中的分区信息。果然就能看到一个名称为/dev/sdb1、起始扇区位置为2048、结束扇区位置为4196351的主分区了。这时候千万不要直接关闭窗口，而应该敲击参数w后回车，这样分区信息才是真正的写入成功啦。
第5步：在上述步骤执行完毕之后，Linux系统会自动把这个硬盘主分区抽象成/dev/sdb1设备文件。我们可以使用file命令查看该文件的属性，但是刘遄老师在讲课和工作中发现，有些时候系统并没有自动把分区信息同步给Linux内核，而且这种情况似乎还比较常见（但不能算作是严重的bug）。我们可以输入partprobe命令手动将分区信息同步到内核，而且一般推荐连续两次执行该命令，效果会更好。如果使用这个命令都无法解决问题，那么就重启计算机吧，这个杀手锏百试百灵，一定会有用的。

[root@linuxprobe ]# file /dev/sdb1
/dev/sdb1: cannot open (No such file or directory)
[root@linuxprobe ]# partprobe
[root@linuxprobe ]# partprobe
[root@linuxprobe ]# file /dev/sdb1
/dev/sdb1: block special

详细信息描述

[root@localhost ~]# fdisk /dev/sdb
欢迎使用 fdisk (util-linux 2.23.2)。

更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。


命令(输入 m 获取帮助)：p

磁盘 /dev/sdb：10.7 GB, 10737418240 字节，20971520 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0x3ca78df9

   设备 Boot      Start         End      Blocks   Id  System

命令(输入 m 获取帮助)：n
Partition type:
   p   primary (0 primary, 0 extended, 4 free)
   e   extended
Select (default p): p
分区号 (1-4，默认 1)：
起始 扇区 (2048-20971519，默认为 2048)：
将使用默认值 2048
Last 扇区, +扇区 or +size{
   K,M,G} (2048-20971519，默认为 20971519)：+1G
分区 1 已设置为 Linux 类型，大小设为 1 GiB

命令(输入 m 获取帮助)：p

磁盘 /dev/sdb：10.7 GB, 10737418240 字节，20971520 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0x3ca78df9

   设备 Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048     2099199     1048576   83  Linux

命令(输入 m 获取帮助)：t
已选择分区 1
Hex 代码(输入 L 列出所有代码)：8e
已将分区“Linux”的类型更改为“Linux LVM”

命令(输入 m 获取帮助)：p

磁盘 /dev/sdb：10.7 GB, 10737418240 字节，20971520 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0x3ca78df9

   设备 Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048     2099199     1048576   8e  Linux LVM

1.2: 修改分区类型为8e

t 更改类型， 8e 代表lvm

[root@linuxprobe /]# fdisk /dev/sdb
Welcome to fdisk (util-linux 2.23.2).

Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.


Command (m for help): t
Selected partition 1
Hex code (type L to list all codes): 8e
Changed type of partition 'Linux' to 'Linux LVM'

Command (m for help): p

Disk /dev/sdb: 21.5 GB, 21474836480 bytes, 41943040 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0xcdd05104

   Device Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048     2099199     1048576   8e  Linux LVM

Command (m for help): w
The partition table has been altered!

Calling ioctl() to re-read partition table.
Syncing disks.

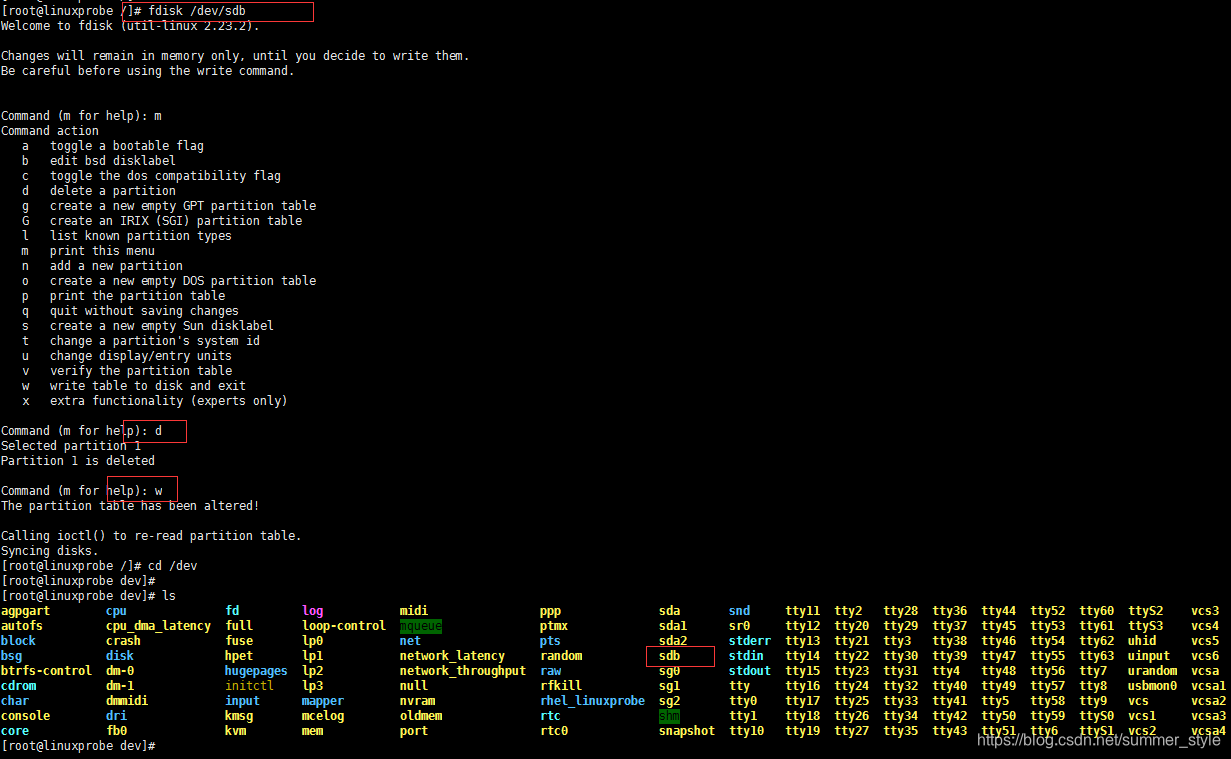

1.3：删除分区

2. 格式化分区

如果硬件存储设备没有进行格式化，则Linux系统无法得知怎么在其上写入数据。因此，在对存储设备进行分区后还需要进行格式化操作。在Linux系统中用于格式化操作的命令是mkfs。这条命令很有意思，因为在Shell终端中输入mkfs名后再敲击两下用于补齐命令的Tab键，会有如下所示的效果：

[root@linuxprobe ~]# mkfs
mkfs mkfs.cramfs mkfs.ext3 mkfs.fat mkfs.msdos mkfs.xfs
mkfs.btrfs mkfs.ext2 mkfs.ext4 mkfs.minix mkfs.vfat

对！这个mkfs命令很贴心地把常用的文件系统名称用后缀的方式保存成了多个命令文件，用起来也非常简单—mkfs.文件类型名称。例如要格式分区为XFS的文件系统，则命令应为mkfs.ext4 /dev/sdb1。

[root@linuxprobe dev]# mkfs.ext4 /dev/sdb1
mke2fs 1.42.9 (28-Dec-2013)
Filesystem label=
OS type: Linux
Block size=
