STM32CubeIDE 烧录一次程序后，ST-LINK无法再次连接，需要手动复位约3秒才能连接

最新推荐文章于 2025-06-11 15:24:13 发布

原创最新推荐文章于 2025-06-11 15:24:13 发布 · 330 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #嵌入式硬件 #单片机

STM32CubeIDE 烧录一次程序后，ST-LINK无法再次连接，需要手动复位约3秒才能连接。

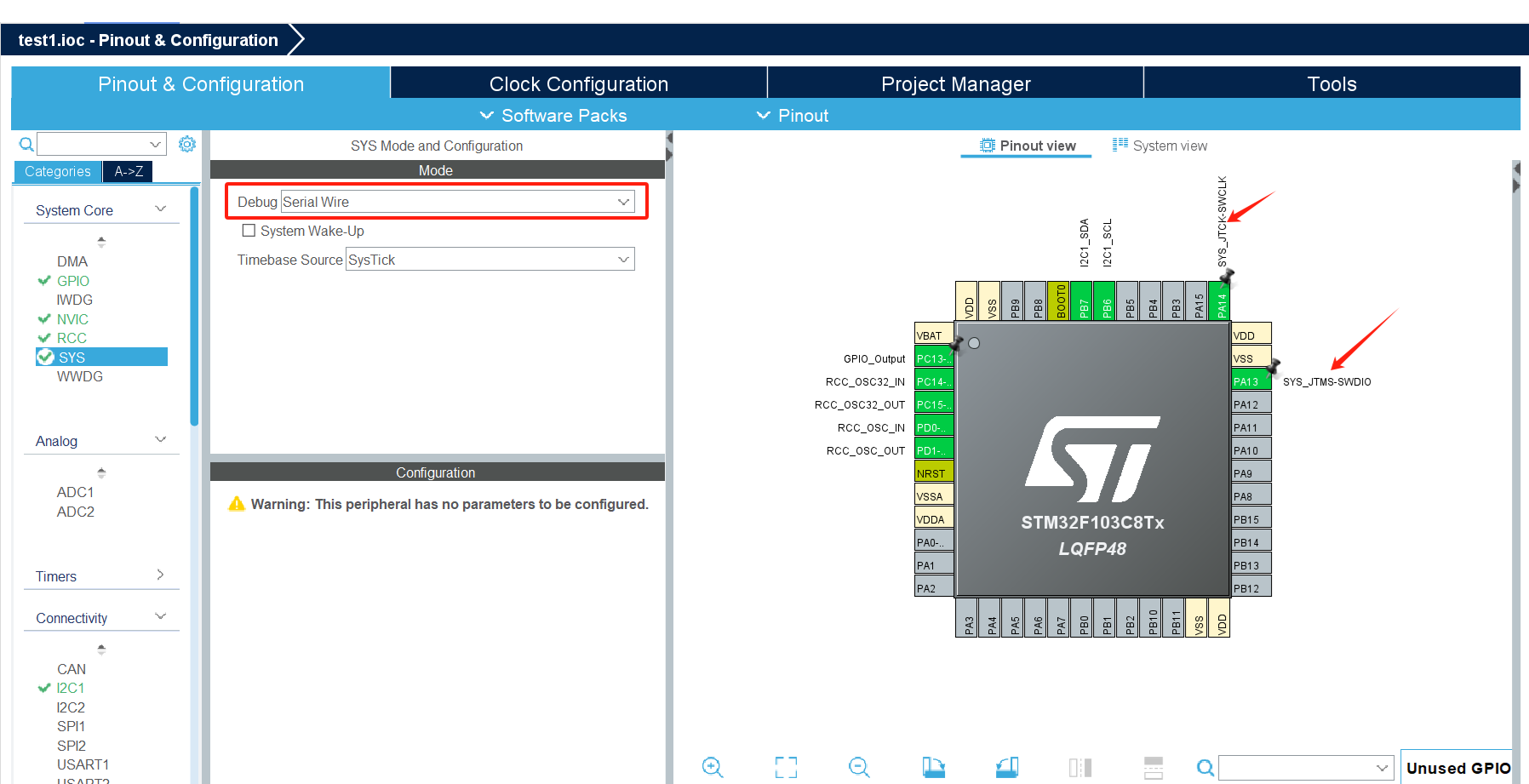

原因是System Core -> SYS -> Debug 要选择Serial Wire；
PA13 要选择SYS_JTMS-SWDIO
PA14 要选择SYS_JTCK-SWCLK
在这里插入图片描述
