射频（RF）静电放电防护方案

方案简介

射频（RF）是 Radio Frequency 的缩写，表示可以辐射到空间的电磁频率，频率

范围从 300kHz～300GHz 之间。射频就是射频电流，简称 RF，它是一种高频交流变化

电磁波的简称。射频天线是一种利用射频原理工作的天线，能够收发射频电磁波，实

现信号的远距离运输。由于其传输性能卓越、抗干扰能力强、灵活性高，被广泛应用

于无线通信领域，如通信安防、导航定位、汽车电子、身份识别、航天军事等。

但由于天线长期暴露在室外，如遇雷暴天气，恶劣的电磁环境易通过天线引入干

扰到 PCB 板，导致后端芯片的损坏、系统重启、死机等现象，必然给后续产品的稳定

性及可靠性带来一定隐患。此方案采用封装体积小、响应速度快、结电容低的 ESD 做

静电保护，在不影响数据传输的前提下满足 IEC 61000-4-2 Level 4 静电放电防护需

求，让后端的电路得到有效全面的防护，使其适用于各种工业级产品。

射频（RF）天线的 ESD 防护

在构建射频天线的 ESD（静电放电）防护体系时需要充分考虑静电在底板的泄放

路径，以确保静电能量不会经由射频连接线进入无线模块内部，保证静电快速地通过

所设计的泄放路径泄放到大地。ESD 防护在瞬态事件突发时，需凭借超低线间电容来

维持电路安全，同时丝毫不减损信号的纯净度与完整性。遭遇 ESD 冲击时，电路承受

的电压即等同于 ESD 防护器件的钳位电压，故确保钳位电压尽可能低。因此，理想的

保护器件应兼具低 ESD 峰值钳位电压和低动态电阻的优越特性，以有效限制电压尖峰

并减少能量损耗。所以，射频天线在选择 ESD 防护器件时需要考虑如下要求：

1. 低电容，防止产生谐波噪声使得无线模块的接收灵敏度降低

2. 经过若干次 ESD 冲击后，防护性能不退化且泄漏保持在较低水平

3. 器件封装尺寸小，PCB 设计空间充足

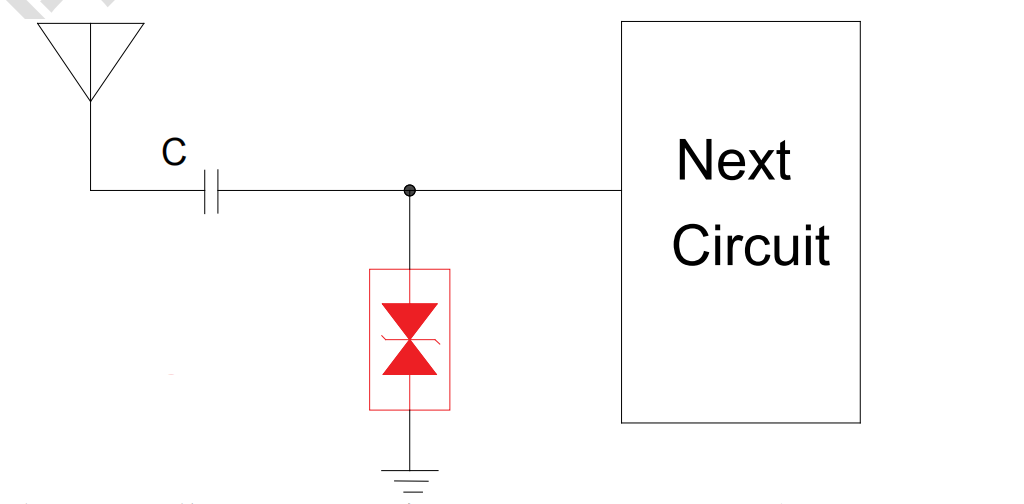

应用案例
