CactiEZ汇总流量的抓取

一、CDEF项

1. 创建2个CDEF项

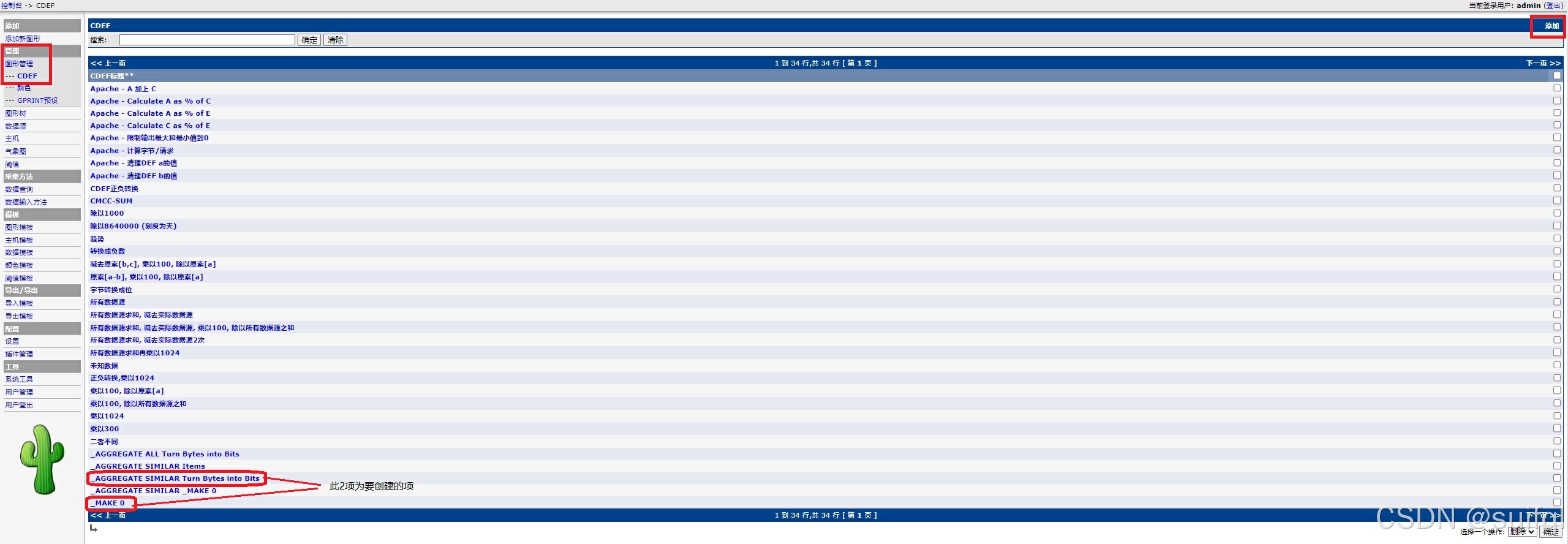

管理(Management)——图形管理(Graph Management)——CDEF——添加(Add)
添加项分别为"_AGGREGATE SIMILAR Turn Bytes into Bits"及“_MAKE 0”

Ps. 以上是CDEF项名称可根据情况更改。

2. 对上述2个CDEF赋属性值

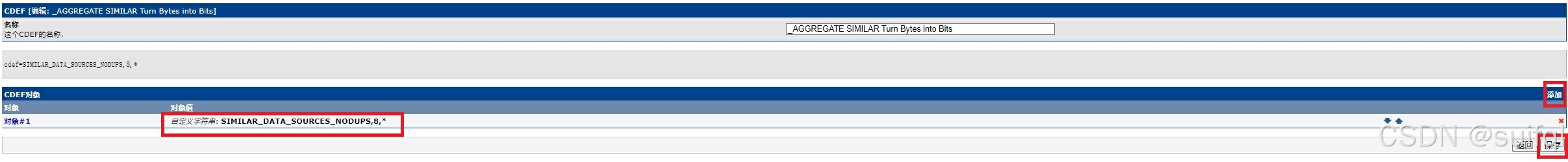

• “_AGGREGATE SIMILAR Turn Bytes into Bits"项：CDEF类型选择"自定义字符串(Custom String)”，CDEF值输入"SIMILAR_DATA_SOURCES_NODUPS,8,*"

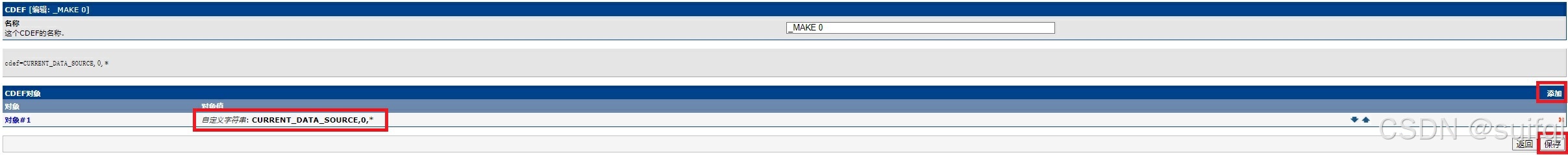

• “_MAKE 0"项：CDEF类型选择"自定义字符串(Custom String)”，CDEF值输入" CURRENT_DATA_SOURCE,0,*"


Ps. 以上CDEF项均已完成。

二、创建相关图形

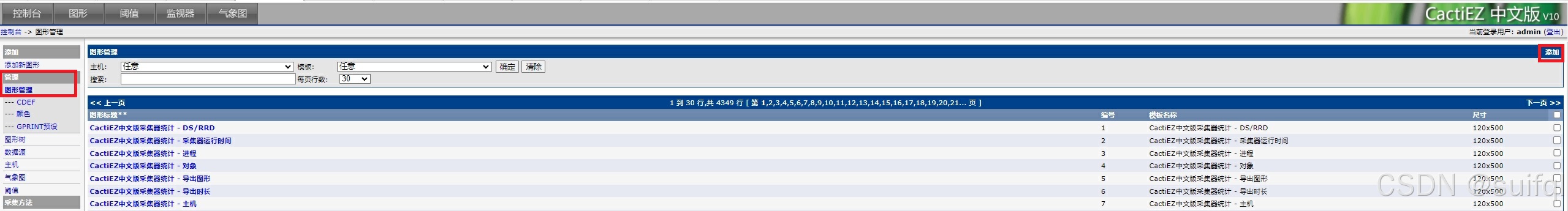

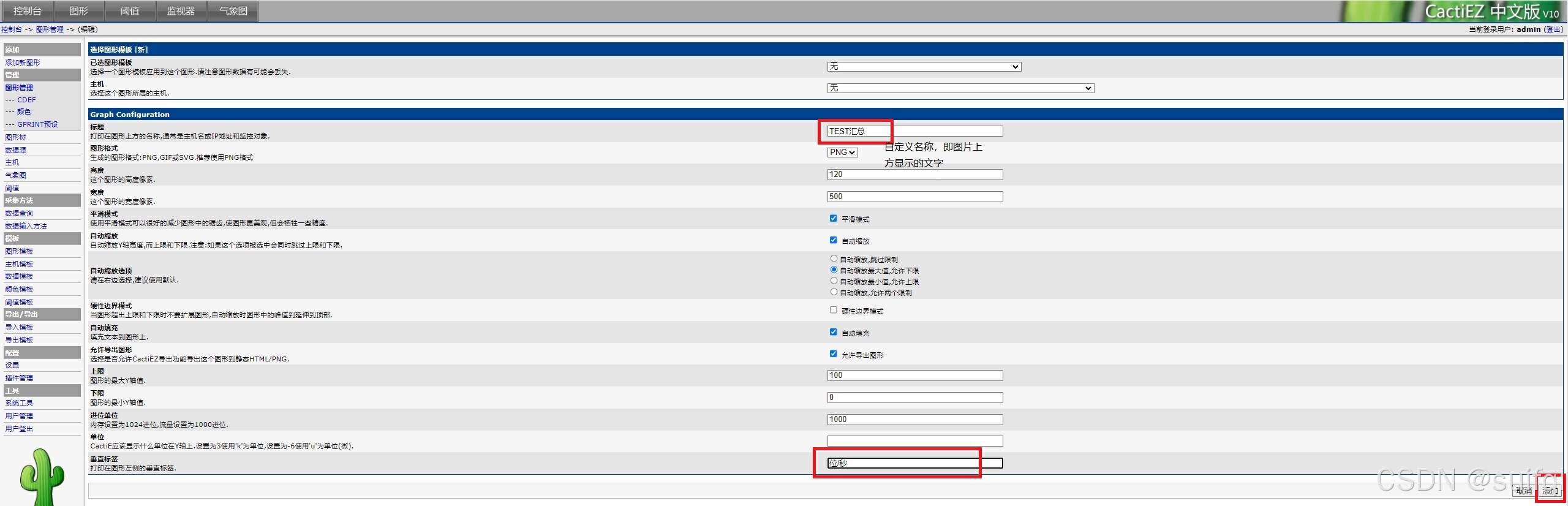

管理(Management)——图形管理(Graph Management)——添加(Add)

Ps. 以上图形创建完毕。

三、 添加要汇总的接口，完成图形

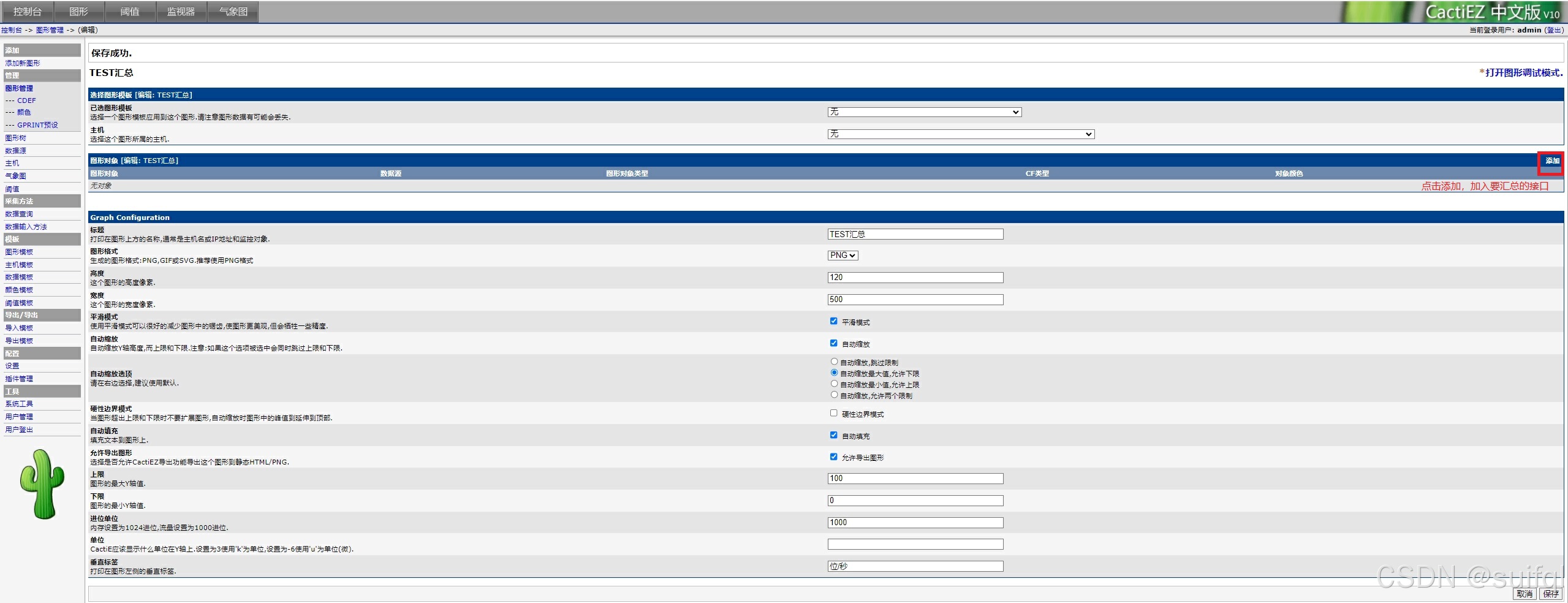

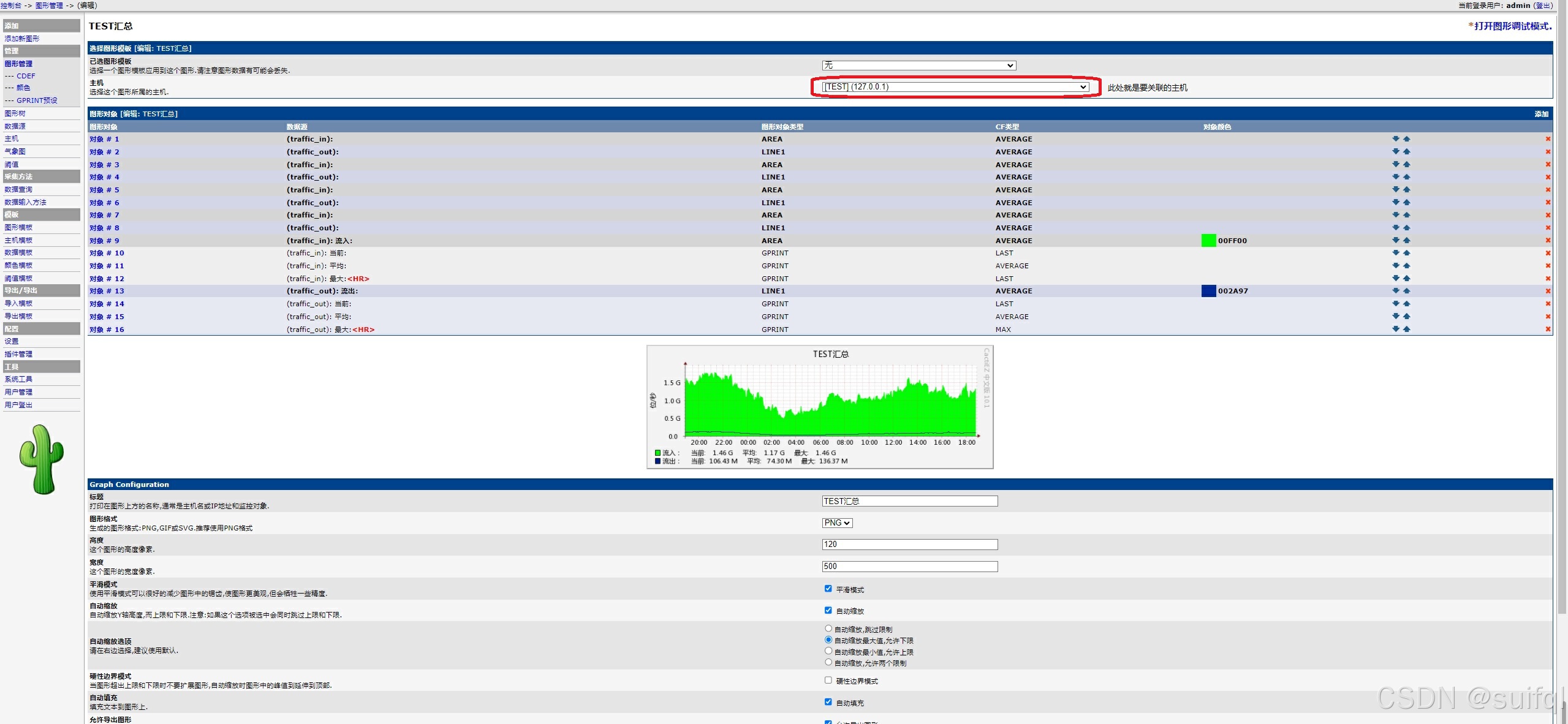

添加图形对象位置

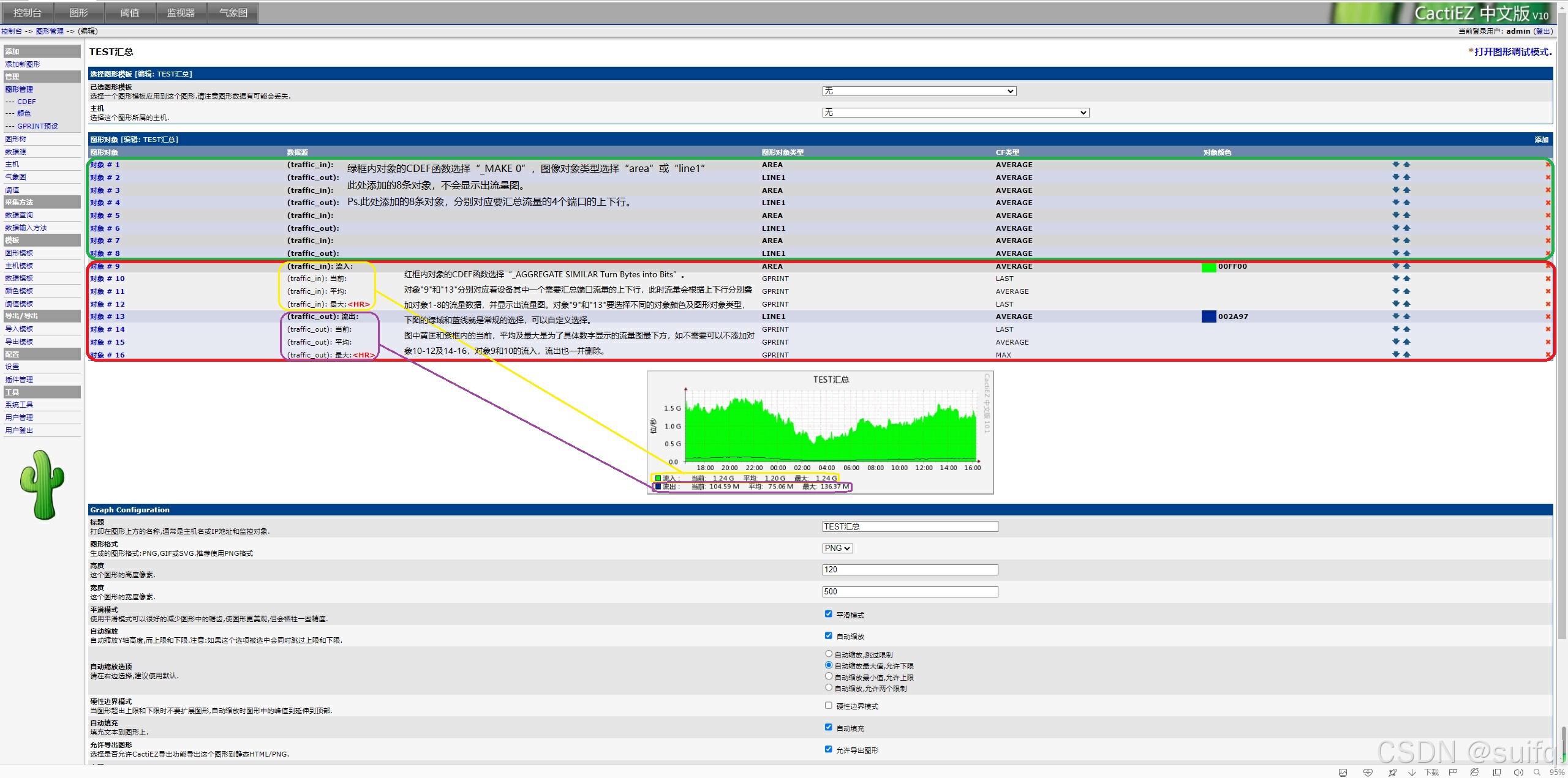

添加图形对象

• 添加CDEF函数为“_MAKE 0”的对象

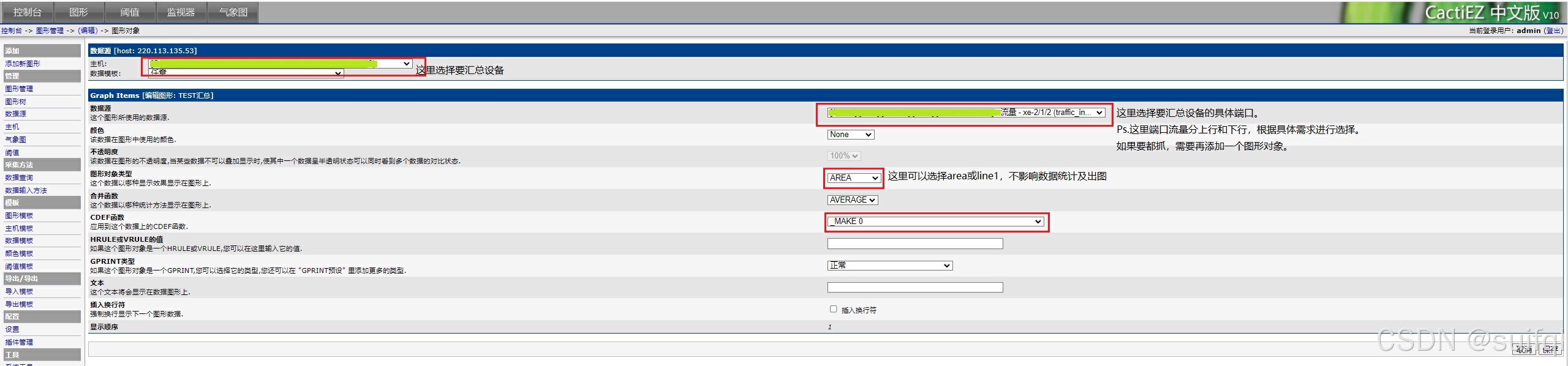

  对象1-8根据下图依次修改添加

• 添加CDEF函数为“_AGGREGATE SIMILAR Turn Bytes into Bits”的对象

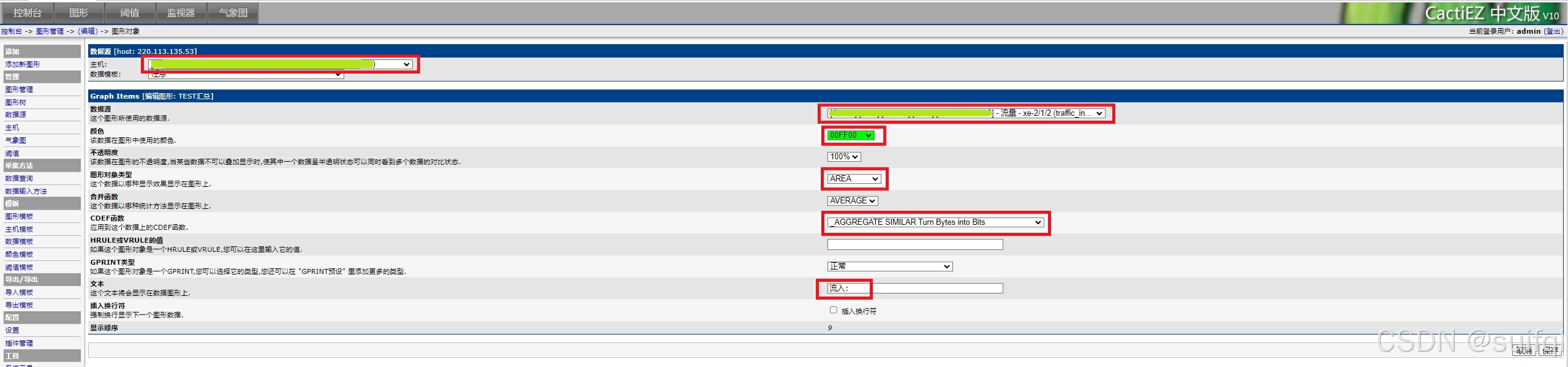

  对象9，13根据下图修改添加

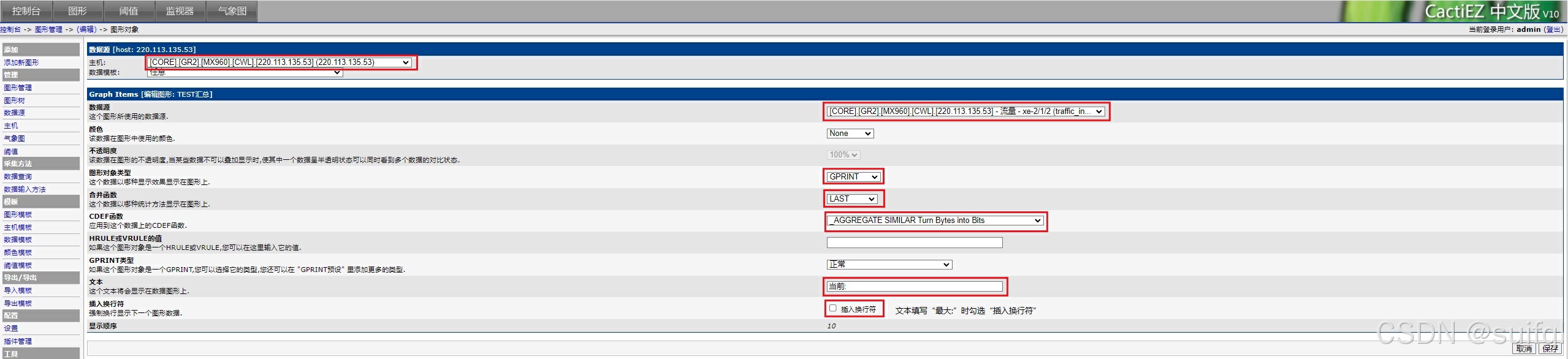

  对象10-12，14-16根据下图修改添加


Ps.以上汇总图就创建完成，并可正常使用了，查找使用通过 管理(Management)——图形管理(Graph Management) 进行相关查找

四、查找已创建汇总图方式

不关联主机查找汇总图方式

• 可通过 管理(Management)——图形管理(Graph Management) 中查找全部汇总图（此方法包括所有已抓取的汇总图及已抓取的主机具体端口，不能通过主机查找，可通过搜索及翻页查找图）。
• 可通过 图形树(Graph Trees)中添加，一般都添加主机，这时可通过添加图形的方式找到汇总图进行添加。
• 在气象图(Weathermaps)中添加

关联主机查找汇总图方式

不关联主机及关联主机操作差不多，但可以通过关联主机的方式将不同汇总图加入到不同主机中方便查找及管理(类似于成员与组的关系)。

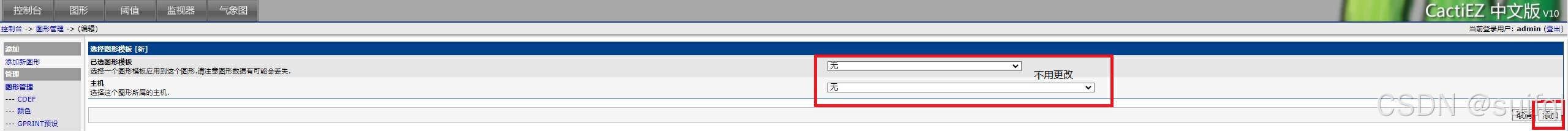

• 关联主机，则可将主机加入关联到图形树(Graph Trees)中,和气象图(Weathermaps)中更方便查询，下图提供关联主机的位置，至于创建主机的方法不在此篇文章中赘述了。
