1. UML类图

在UML类图中，常见的有以下几种关系: 泛化（Generalization）, 实现（Realization）, 关联（Association), 聚合（Aggregation）, 组合(Composition), 依赖(Dependency)

1.1 泛化（Generalization）

【泛化关系】：是一种继承关系, 表示一般与特殊的关系, 它指定了子类如何特化父类的所有特征和行为. 例如：老虎是动物的一种, 即有老虎的特性也有动物的共性.
【箭头指向】：带三角箭头的实线，箭头指向父类

描述](https://img-blog.csdnimg.cn/20191117113016581.png)
在这里插入图片描述

1.2 实现（Realization）

【实现关系】：是一种类与接口的关系, 表示类是接口所有特征和行为的实现.
【箭头指向】：带三角箭头的虚线，箭头指向接口
在这里插入图片描述

1.3 关联（Association)

【关联关系】：是一种拥有的关系, 它使一个类知道另一个类的属性和方法；如：老师与学生，丈夫与妻子
关联可以是双向的，也可以是单向的。双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头。
【代码体现】：成员变量
【箭头及指向】：带普通箭头的实心线，指向被拥有者
在这里插入图片描述

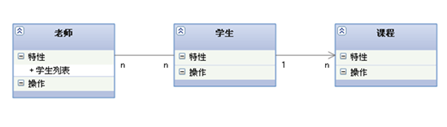

上图中，老师与学生是双向关联，老师有多名学生，学生也可能有多名老师。但学生与某课程间的关系为单向关联，一名学生可能要上多门课程，课程是个抽象的东西他不拥有学生。

上图为自身关联
