ESP-12F 腾讯云MQTT固件烧录

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

今天调试ESP12F，连接腾讯云服务器，发现出厂默认固件不支持MQTT指令，重新烧录支持MQTT固件用来实现和腾讯云平台交互，记录一下烧录过程及问题。

一、使用硬件条件

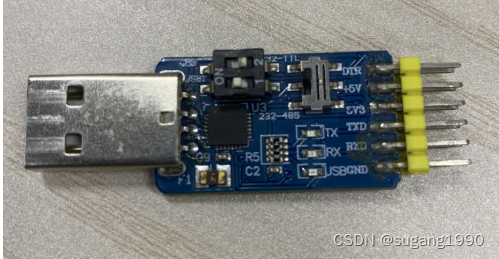

1.USB 转TTL串口工具

烧录串口使用的是常见的USB转串口工具

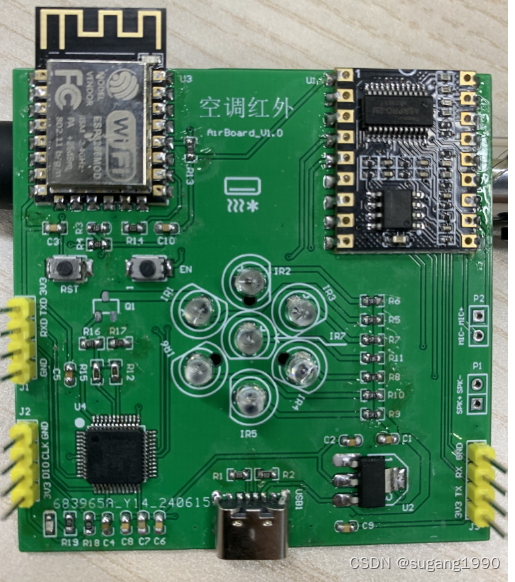

2.ESP12F硬件

带ESP12F的硬件PCB

二、测试是否支持MQTT命令

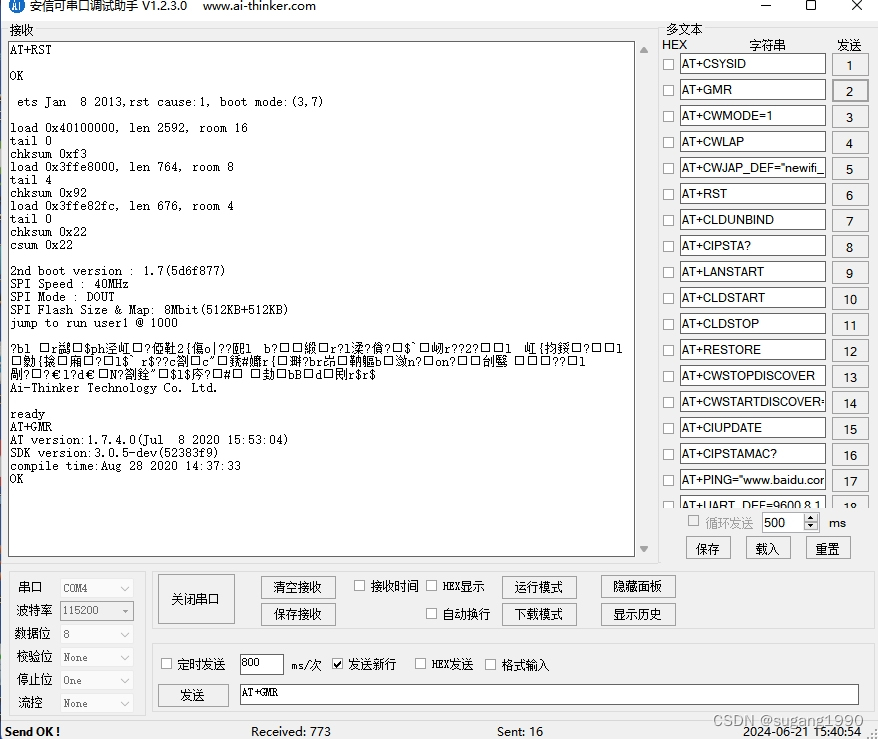

从网上买的ESP12F模块连接，串口后，使用串口助手发AT指令，查看版本信息
AT+RST //复位
AT+GMR //查看软件版本信息

AT+TCMQTTSTATE? //客户端连接状态
AT+TCMQTTSTATE=1,5000,240,1,0 //连接腾讯云MQTT服务器

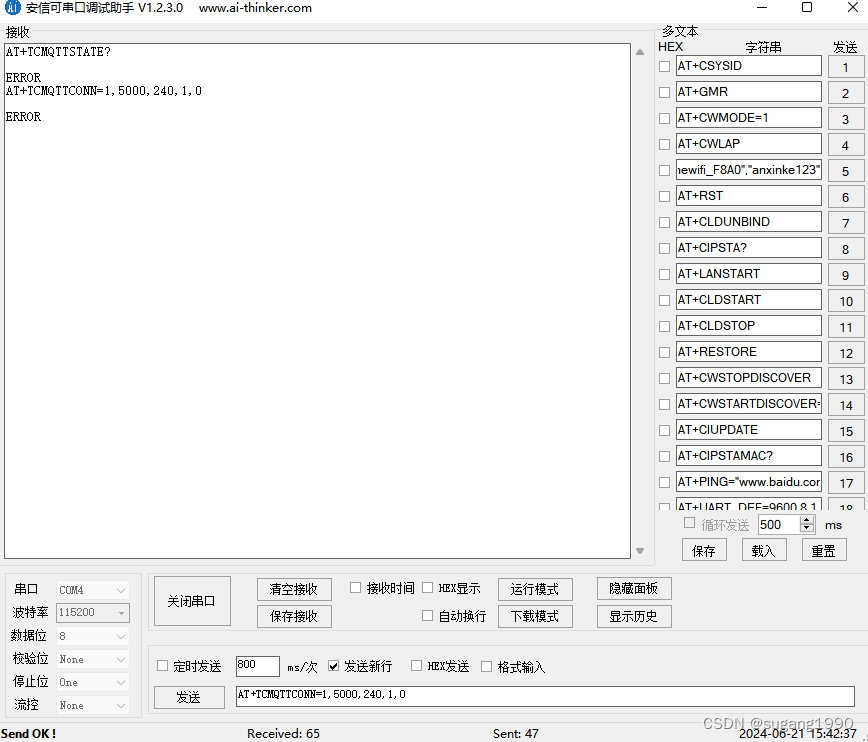

显示ERROR，表示不支持MQTT指令

三、下载腾讯云MQTT固件及烧录软件

1.腾讯云MQTT固件

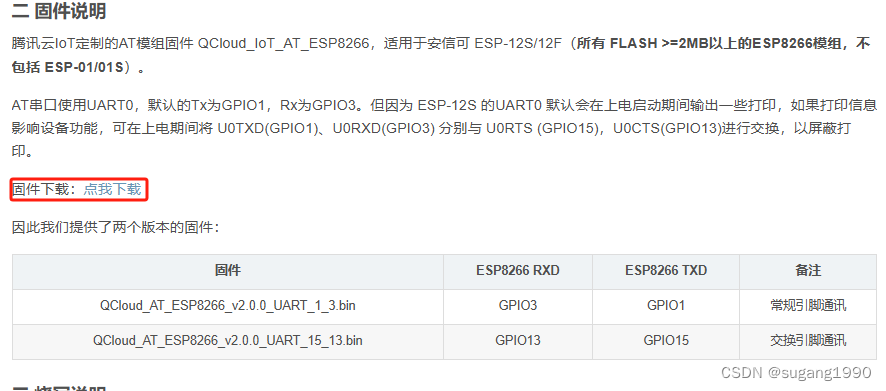

腾讯云IoT定制的AT模组固件 QCloud_IoT_AT_ESP8266，适用于安信可 ESP-12S/12F（所有 FLASH >=2MB以上的ESP8266模组，不包括 ESP-01/01S）。

AT串口使用UART0，默认的Tx为GPIO1，Rx为GPIO3。但因为 ESP-12S 的UART0 默认会在上电启动期间输出一些打印，如果打印信息影响设备功能，可在上电期间将 U0TXD(GPIO1)、U0RXD(GPIO3) 分别与 U0RTS (GPIO15)，U0CTS(GPIO13)进行交换，以屏蔽打印。

固件说明参考安信可博客文中内容介绍：

https://blog.youkuaiyun.com/Boantong_/article/details/107139647?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522171895548416800178576080%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=171895548416800178576080&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-8-107139647-null-null.nonecase&utm_term=%E8%85%BE%E8%AE%AF%E4%BA%91MQTT%20AT%E6%8C%87%E4%BB%A4&spm=1018.2226.3001.4450

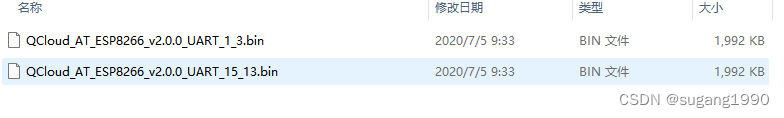

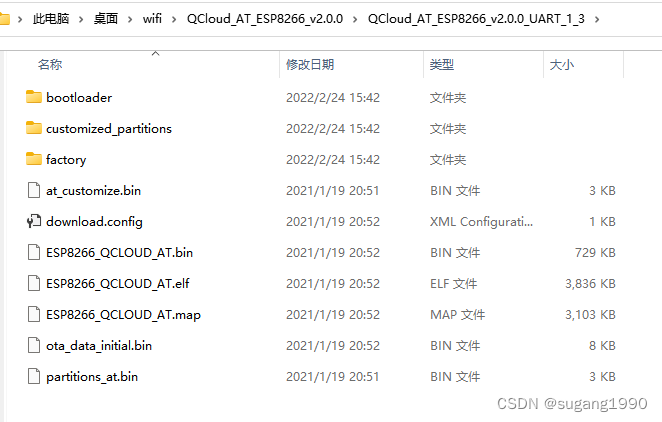

固件选择这个博客里面的合并后的固件，这里使用UART1_3固件，当然也可以都选择，烧录看看哪个正常跑起来，毕竟wifi可以重新烧录

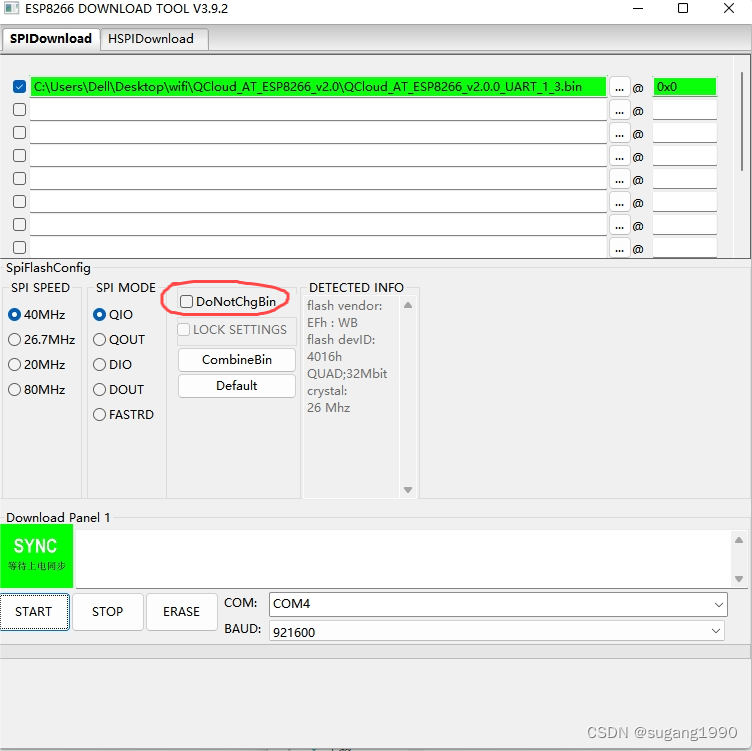

2.烧录软件配置

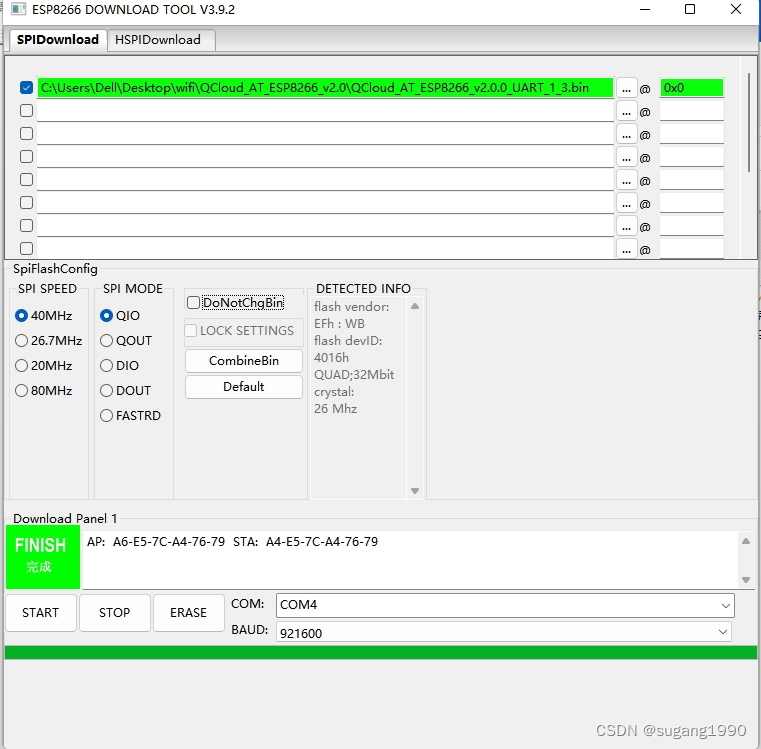

烧录软件选择串口端口号，波特率921600，SPI MODE选择QIO，不要选择DoNotChgBin，要不然烧录进去跑不起来

点击START按钮，按下EN和RST按键，RST先松开，再松开EN，可以看到开始烧录。

3.AT指令测试

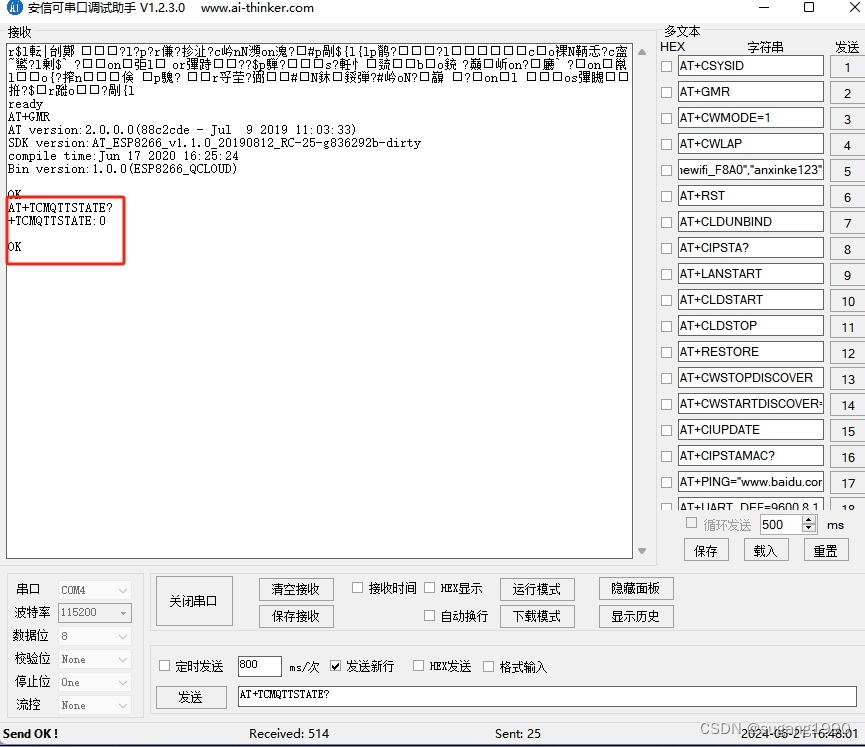

查看软件版本是2.0.0
AT+TCMQTTSTATE? //客户端连接状态
返回OK

四、官网固件问题说明

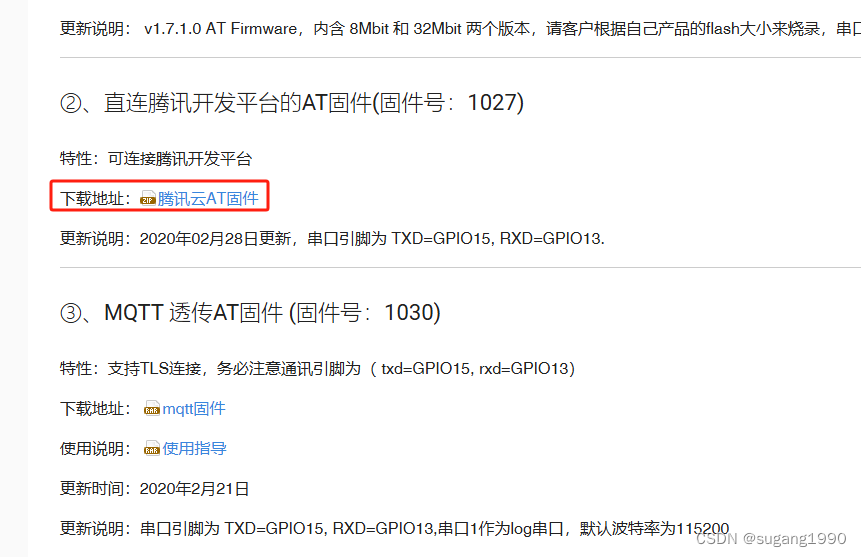

安信可官网获取的固件，是没有合并的文件，在网上找个合并后的估计烧录测试。

总结

使用串口工具是：AiThinker_Serial_Tool_V1.2.3
烧录工具：flash_download_tool_3.9.2
软件版本：QCloud_AT_ESP8266_v2.0 -》QCloud_AT_ESP8266_v2.0.0_UART_1_3.bin
以上可以通过访问获取：
链接：https://pan.baidu.com/s/1uwEl_xskkUQj5XWV0_Rb1Q
提取码：y8ar
