stm32F407+DP83848调试记录，问题处理

最新推荐文章于 2025-04-30 11:35:48 发布
最新推荐文章于 2025-04-30 11:35:48 发布
阅读量3.9k 收藏 25
点赞数 3
CC 4.0 BY-SA版权
分类专栏： stm32 文章标签： stm32 arm 嵌入式硬件 网络传输 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/strongshao/article/details/121301926
本文详细记录了使用STM32F407与DP83848进行网口转RS422项目调试的过程，包括网线插入无反应、无法ping通的排查步骤。从硬件检查、SMI接口、RMII接口的RX和TX调试进行了深入分析，提供了问题解决方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

        项目用到DP83848 + STM32F407做一块网口转6路RS422的项目，调试了几天终于搞定网络部分，下面是调试的总结，希望能帮到大家。

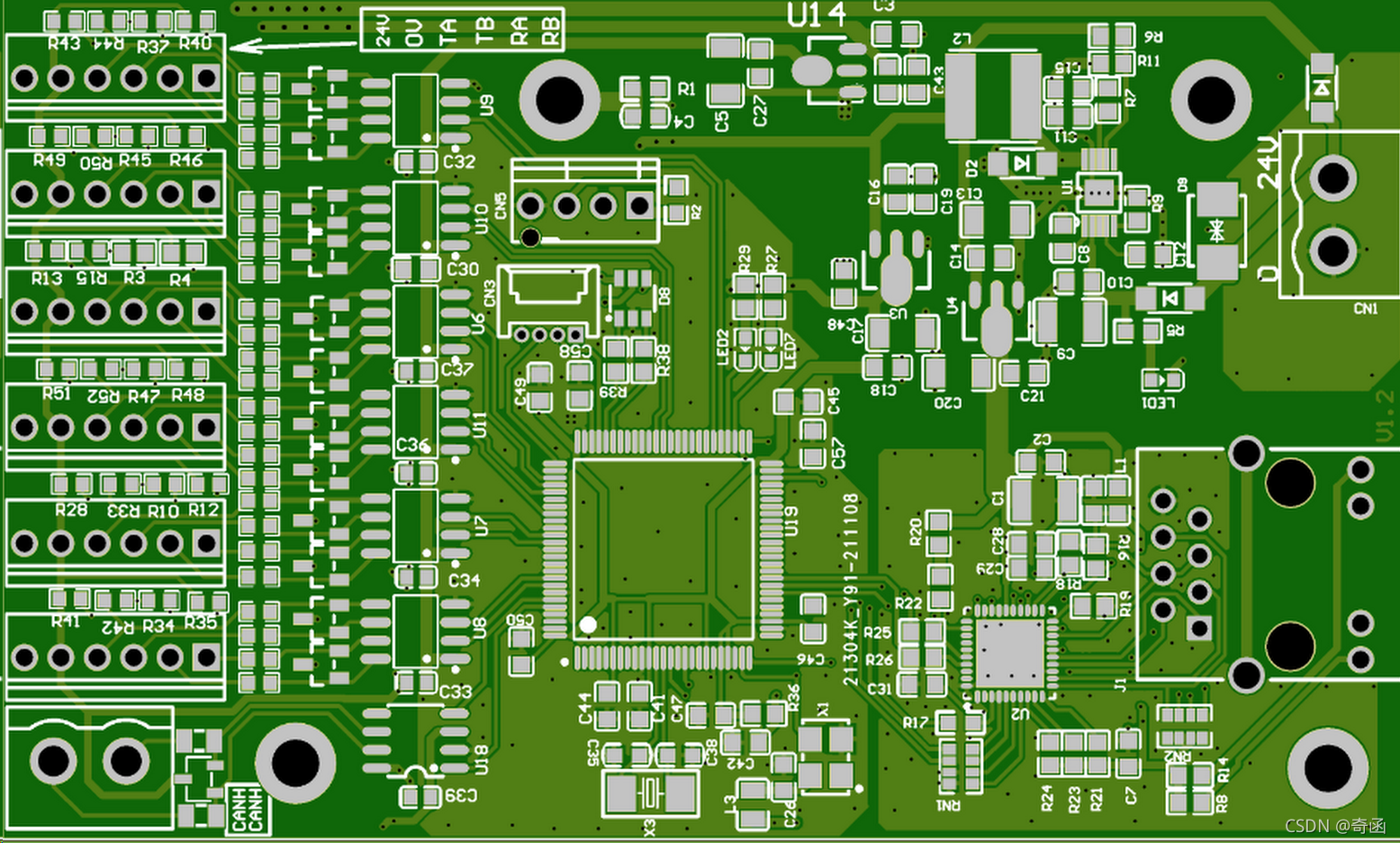

        硬件的调试板子是自己焊接的，出现了各种虚焊等问题。以下是遇到问题的一些解决方法，代码通过STM32CUBUMX生成，网上很多教程这里就不再贴出来。

        1、网线插入网口灯不亮

                一般这个问题都不用多想，硬件问题

                        确认网口灯是否正常，给网口灯一个电压测试，可能性极小

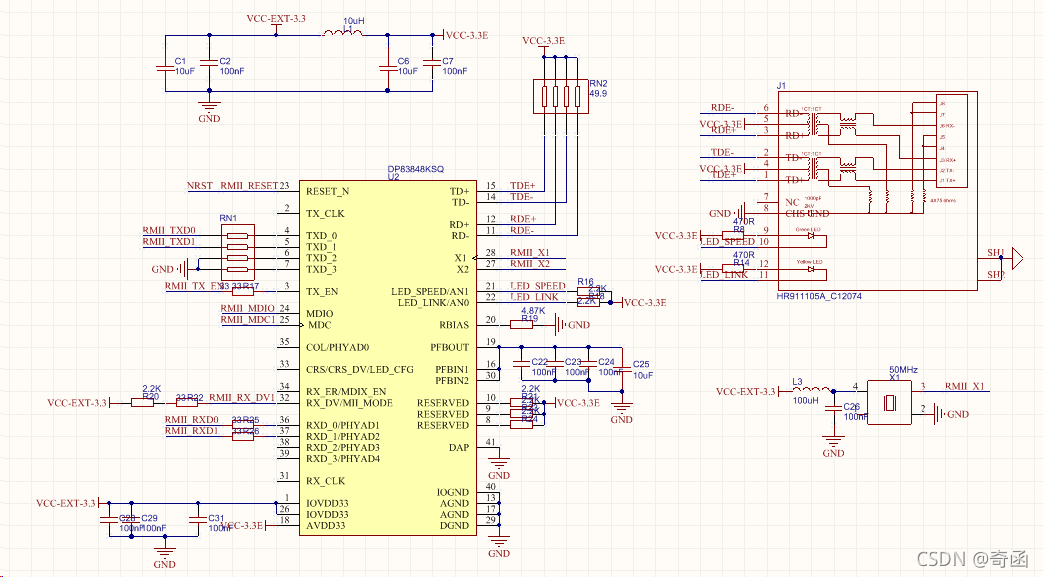

                        确认83848的供电是否正常

                        检查NREST引脚，复位信号必须拉高

        2、通
