1.NVIC中断优先级分组

1.CM3内核支持256个中断, 其中包含16个内核中断和240个外部中断,并且具有256级的可编程中断设置。

2.STM32并没有使用CM3内核全部的东西,而是只用了他其中的一部分。

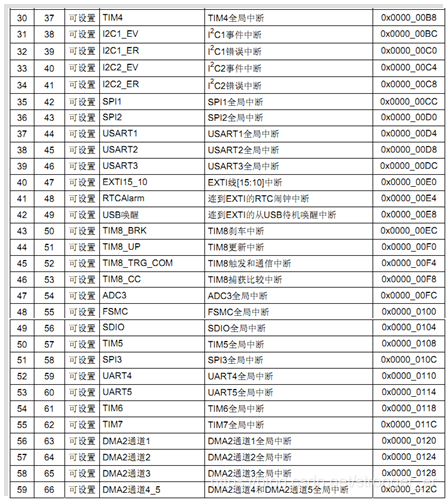

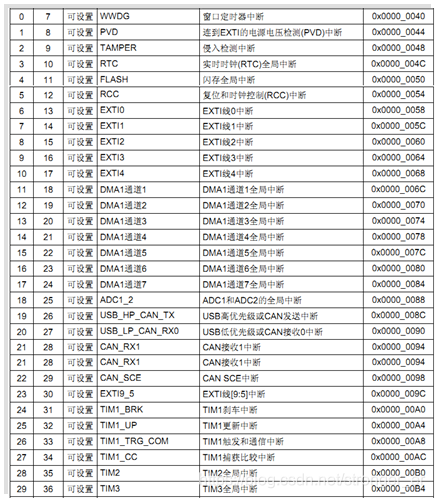

3.STM32有84个中断,包括16个内核中断和68个可屏蔽中断,具有16级可编程的中断优先级。

4.STM32F103系列上边,又只有60个可屏蔽中断(在107系列才有68个)

中断管理方法

首先,对STM32中断进行分组,组0-4.同时,对每个中断设置一个抢占优先级和一个响应优先级

分组配置是在寄存器SCB->AIRCR中配置

AIRCR[108]

IP bit[74]分配情况

分配结果

0

111

04

0位抢占优先级,4位响应优先级

1

110
