stm32——时钟系统

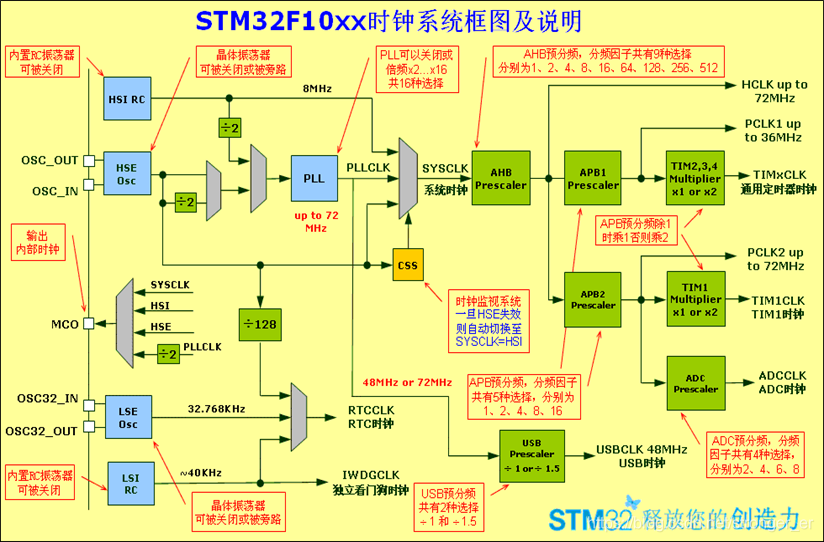

时钟系统框图

stm32时钟系统知识总结

1.stm32有5个时钟源：HSI\HSE\LSI\LSE\PLL

 1>HSI是高速内部时钟，RC振荡器，频率为8MHz，精度不高

2>HSE是高速外部时钟，可接石英或陶瓷谐振器，或者接外部时钟源，频率范围4MHz-16MHz

3>LSI是低速内部时钟，RC振荡器，频率为40MHz，提供低功耗时钟。WDG

4>LSE是低速外部时钟，接频率为32.768KHz的石英晶体。RTC

5>PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2.倍频可选择为2-16倍，但是其输出频率最大不得超过72MHz。

2.系统时钟SYSCLK可来源于三个时钟源

1> HSI振荡器时钟

2>HSE振荡器时钟

3>PLL时钟

3.STM32可以选择一个时钟信号输出到MCO脚（PA8）上,可以选择为PLL输出的2分频、HSI、HSE、或者系统时钟。

4.任何一个外设在使用之前，必须首先使能其相应的时钟。

几个重要的时钟

SYSCLK（系统时钟）

AHB（总线时钟）

APB1（总线时钟（低速）：速度最高为36MHz）

APB2（总线时钟（高速）：速度最高为72MHz）



typedef struct
{
  __IO uint32_t CR;                //HSI,HSE,CSS,PLL等的使能和就绪标志位
  __IO uint32_t CFGR;           //PLL等的时钟源选
